Установка для формирования скирд
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

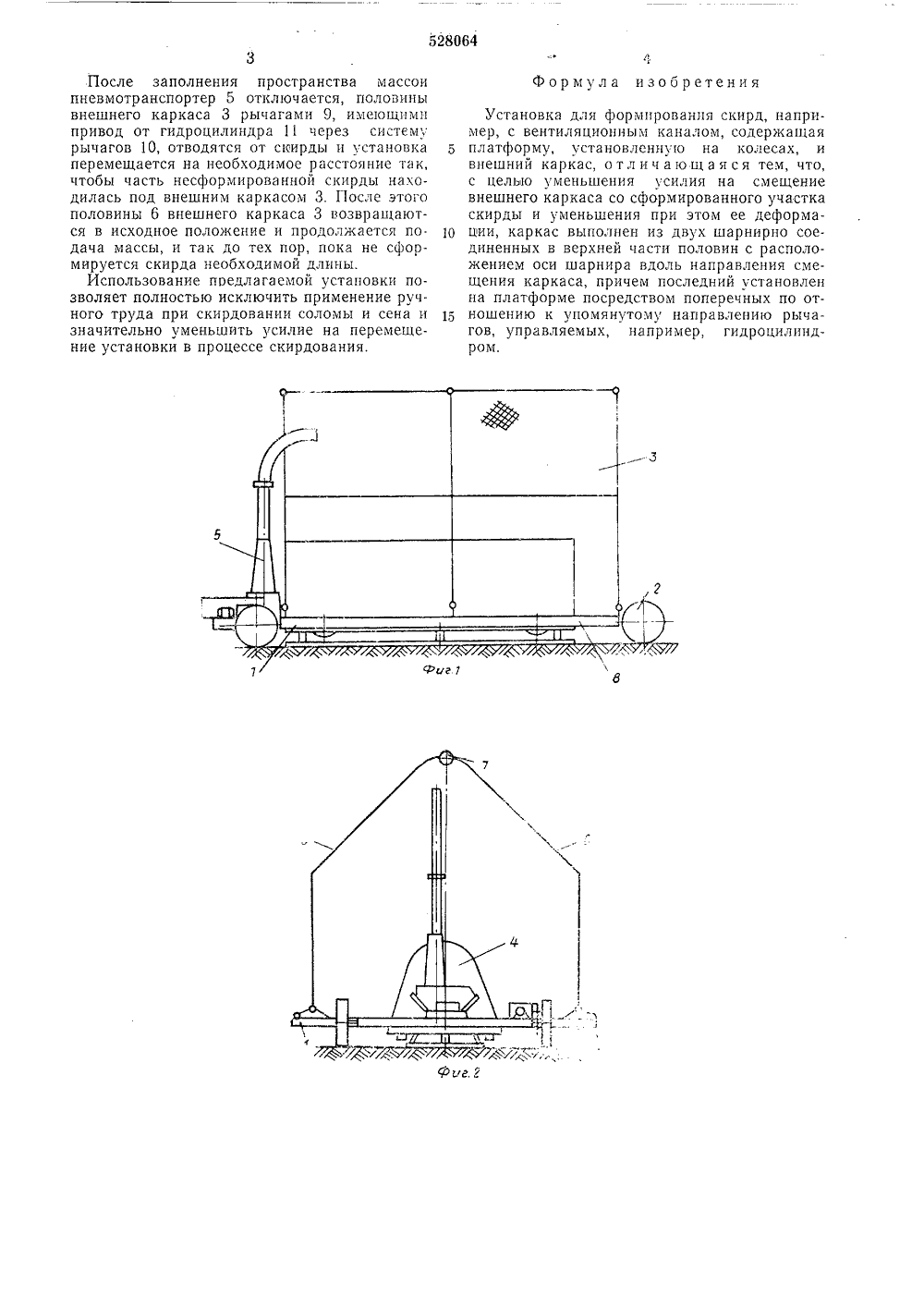

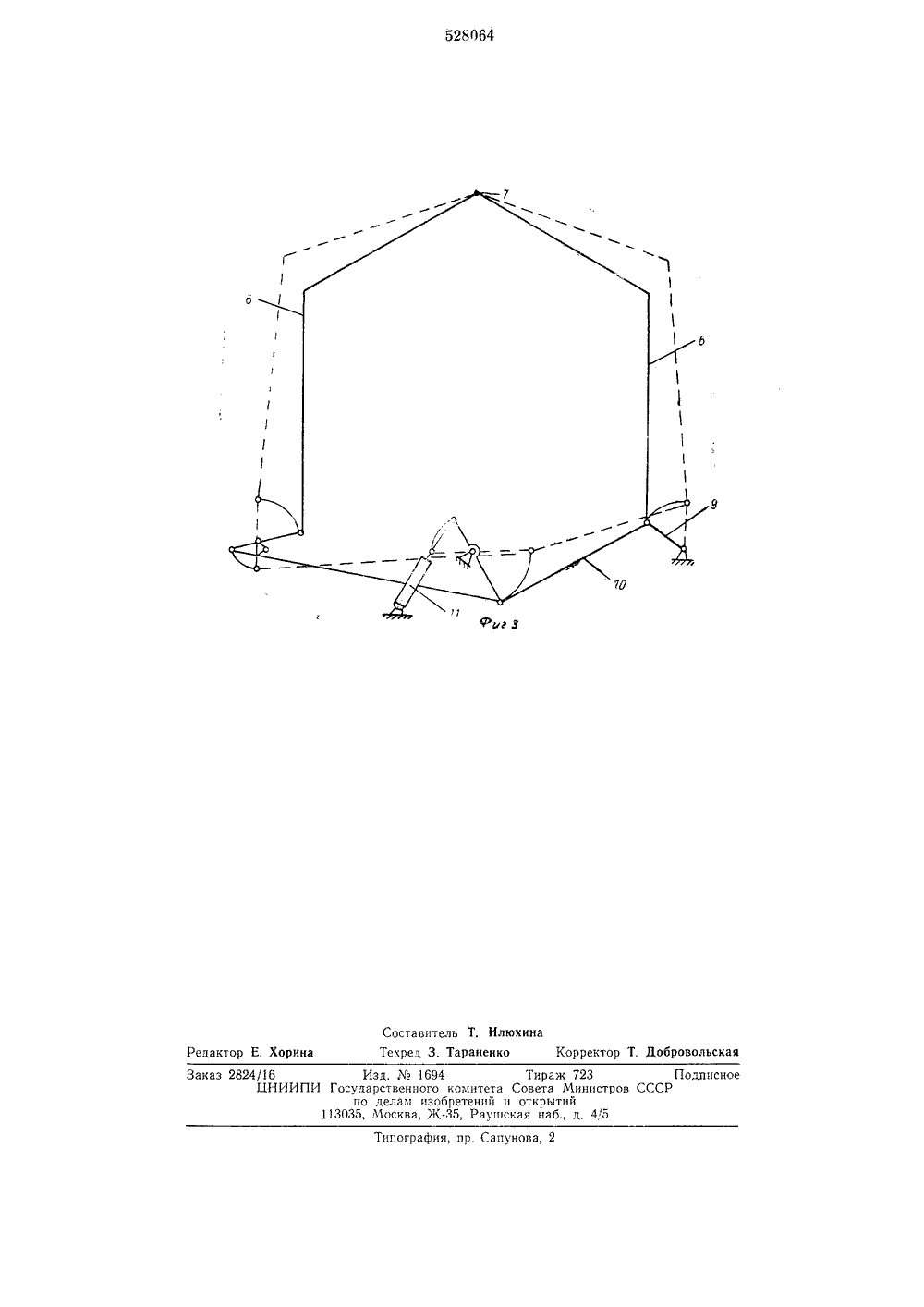

) 528064 О ПИЗОБВЕТЕН ИЯ Сони Советскик( (23) Приоритет ГосударственНый комитет Совета Министров СССР1 Опубликовано 15.09.7 Бюллетень34 3) УДК 631 36Дата опубликования описания 20.10.76Изобретение относится к сельскохозяиственным машинам, преимущественно, для формирования скирд соломы и сена.Известны установки для формирования скирд с вентиляционным каналом и внешним каркасом, представляющим собой трубчатую конструкцию, обтянутую сеткой. Форма каркаса соответствует форме и размерам скирды в поперечном сечении, Однако при перемещении внешнего каркаса со сформованных участков скирды возможна ее деформация.Известна также установка для формирования скирд, содержащая платформу, установленную на колесах, внешний каркас с передней стенкой, две леоедки, служащие для перемещения платформы путем упора передней стенки о скирду, и образователь вентиляционного канала, Йедостатком известной установки является то, что при перемещении платформы передняя стенка деформирует скирду (особенно первую секцию) и разрушает вентиляционный канал, кроме того, требуется значительное усилие на стягивание внешнего каркаса со сформированного участка скирды.Цель изобретенияуменьшение усилия на смещение Внешнего каркаса со сформированного участка скирды и уменьшение при этом ее деформации.Это достигается выполнением внешнего карРМИРОВАНИЯ СКИРД каса из двух шарнирно соединенных в верхней части половин с расположением оси шарнира вдоль направления смещения каркаса, причем последний установлен на платформе 5 посредством поперечных по отношению к упомянутому направлению рычагов, управляемых, например, гидроцилиндром.На фиг, 1 показана установка для формирония скирд, вид сбоку; на фиг, 2 - то же, д спереди; на фиг. 3 - схема отхода внешго каркаса от скирды.Установка состоит из П-образной платформы 1 с колесами 2, внешнего каркаса 3, образователя вентиляционного канала 4 и пневмотранспортера 5. Внешний каркас 3 состоит из двух половин 6, которые соединены между собой в части, расположенной на вершине скирды, шарнирами 7, а в части, опирающейся на продольные брусья 8 платформы 1, сое- О динены с рычагами поворота 9, которые установлены на продольных брусьях 8 платформы и соединены системой рычагов 10 с гидро- цилиндром 11, установленным на поперечном брусе 12 платформы.5 Скирдование соломы или сена при помощипредлагаемой установки осуществляется следующим образом.Пневмотранспортером 5 масса направляетсяв пространство, ограниченное внешним каркао сом 3 и ооразователем канала 4.После заполнения пространства массон пневмотранспортер 5 отключается, половины внешнего каркаса 3 рычагами 9, имеющими привод от гидроцилиндра 11 через систему рычагов 10, отводятся от скирды и установка перемещается на необходимое расстояние так, чтобы часть несформированной скирды находилась под внешним каркасом 3. После этого половины 6 внешнего каркаса 3 возвращаются в исходное положение и продолжается по. дача массы, и так до тех пор, пока не сформируется скирда необходимой длины.Использование предлагаемой установки позволяет полностью исключить применение ручного труда при скирдовании соломы и сена и значительно уменьшить усилие на перемещение установки в процессе скирдования. Формула изобретения Установка для формирования скирд, например, с вентиляционным анархо, содержащая 5 платформу, установленную на колесах, ивнешний каркас, отличающаяся тем, что, с целью уменьшения усилия на смещение внешнего каркаса со сформированного участка скирды и уменьшения при этом ее деформа цнии, каркас выполнен из двух шарнирно соединенных в верхней части половин с расположением оси шарнира вдоль направления смещения каркаса, причем последний установлен на платформе посредством поперечных по от ношению к упомянутому направлению рычагов, управляемых, например, гидроцилиндром.528064 ПодппсиоССР Тираж 723Совета Министровоткрытийская наб., д, 45 Заказ 2824/6ЦНИИ Изд, Мо 1694 Государственного комитет по делам изобретений 13035, Москва, Ж, Рауш
СмотретьЗаявка
2001350, 01.03.1974
ЗОНАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ПО СОЗДАНИЮ МАШИН С ПРИМЕНЕНИЕМ ЭЛЕКТРОННОЙ ТЕХНОЛОГИИ
ФИЛИМОНОВ МИХАИЛ ИЛЬИЧ, РИКК ВЛАДИМИР АЛЕКСАНДРОВИЧ, ЩЕДРИНОВ ВИКТОР АЛЕКСАНДРОВИЧ, КИМ КЛИМЕНТИЙ МИХАЙЛОВИЧ, БЕЛОТЕЛОВ ЮРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A01D 85/00
Метки: скирд, формирования
Опубликовано: 15.09.1976
Код ссылки
<a href="https://patents.su/3-528064-ustanovka-dlya-formirovaniya-skird.html" target="_blank" rel="follow" title="База патентов СССР">Установка для формирования скирд</a>
