Формирователь частотно-манипулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 526998
Автор: Четыркин
Текст

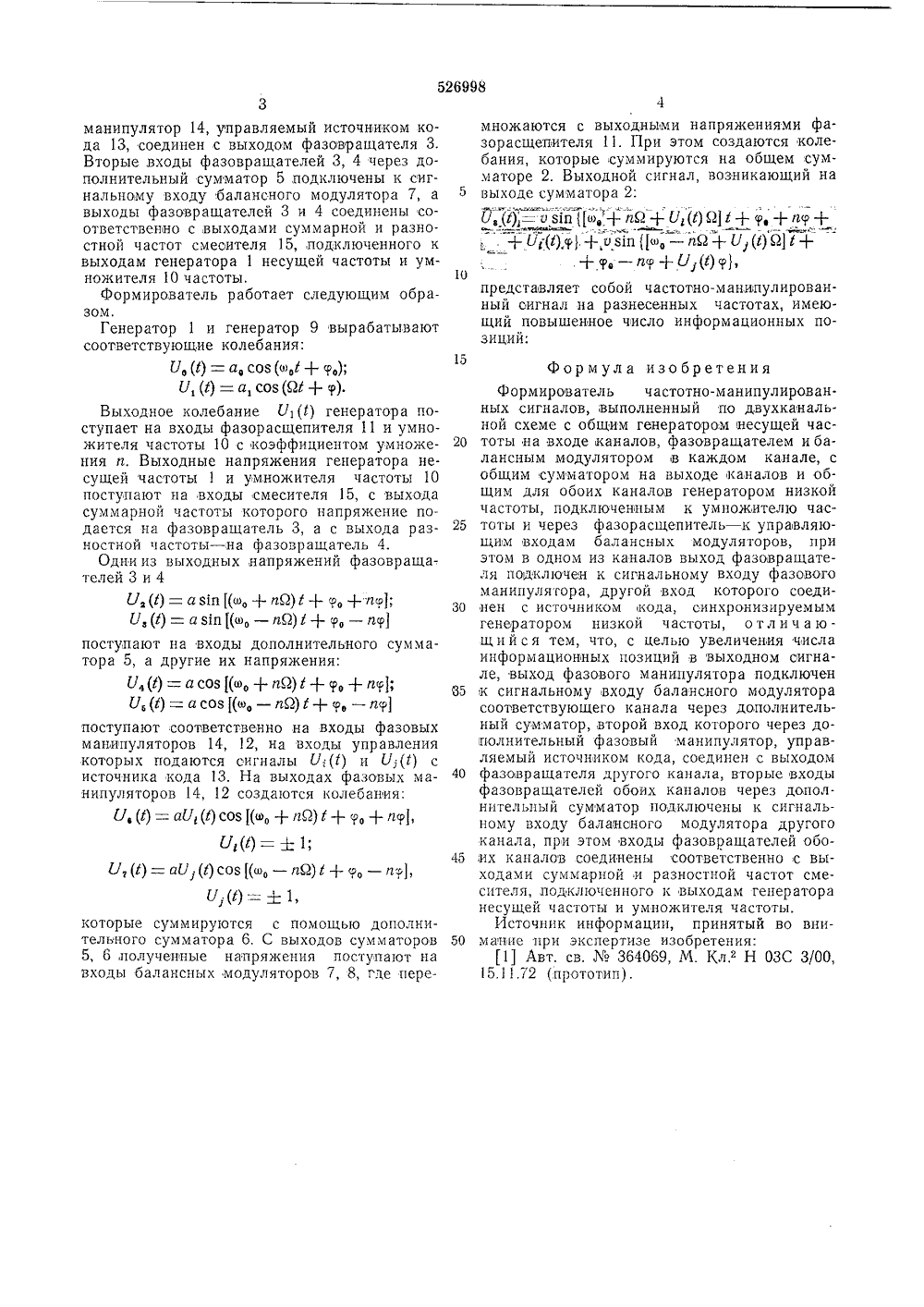

ОПИСАНИЕ ИЗОЫ ЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУн 1526998 Союз Советских Социалистических Республик(51) М. Кл Н ОЗС 3/О 847705 с присоединением заявки М сударственный камитевета Министров СССР 3) Приорите 3) УДК 621.376.08.76. Бю тень ч"е ла делам изобретеии и открытий2 ится к радиотехнике и радиопередающих устИзобретение относможет применяться вройствах.Известен формирователь частотно-манипулированных сигналов, выполненный по двухканальной схеме с общим генератором несущей частоты на входе каналов, фазовращателем и балансным модулятором в каждом канале, с общим сумматором на выходе каналов и общим для обоих каналов генератором низкой частоты, подключенным к умножителю частоты и через фазорасщепитель - к управляющим входам балансных модуляторов, при этом в одном из каналов выход фазовращателя подключен к сигнальному входу фазового манипулятора, другой вход которого соединен с источником кода, синхронизируемым генер а тором низкой частоты 1 .Однако известный формирователь имеет малое число информационных позиций в выходном сигнале,Цель изобретения - увеличение числа информационных позиций в выходном сигнале.Для этого выход фазового манипулятора подключен к сигналвному входу балансного модулятора соответствующего канала через дополнительный сумматор, второй вход которого через дополнительный фазовый манипулятор, управляемый источником кода, соединен с выходом фазовращателя другого канала, вторые входы фазовращателеи обоих каналов через дополнительный сумматор подключены к сигнальному входу балансного модулятора другого канала, при этом входы фазовращателей обоих каналов соединены соответственно с выходами суммарной и разностной частот смесителя, подключенного к выходам генератора несущей частоты и умножителя частоты.На чертеже приведена функциональная схема формирователя. Формирователь частотноманипулированных сигналов, выполненный по двухканальной схеме, содержит общий генератор 1 несущей частоты, общий сумматор 2 на выходе каналов, фазовращатели 3 и 4, дополнительные сумматоры 5 и 6 и балансные модуляторы 7 и 8 каждого канала соответственно, а также общий для обоих каналов генератор 9 низкой частоты, подключенный к умножителю 10 частоты и через фазорасщепитель 11 - к управляющим входам балансных модуляторов 7 и 8, при этом выход фазовращателя 4 подключен к сигнальному входу фазового манипулятора 12, другой вход которого соединен с источником 13 кода, синхронизируемым генератором 9,низкой частоты, а выход фазового манипулятора 12 подключен к сигнальному входу балансного модулятора 8 через дополнительный сумматор 6, второй 30 вход которого через дополнительный фазовый5 10 15 манипулятор 14, управляемый источииком кода 13, соединен с выходом фазовращателя 3. Вторые входы фазовращателей 3, 4 через дополнительный сумматор 5 подключены к сигнальному входу балансного модулятора 7, а выходы фазовращателей 3 и 4 соединены соответственно с,выходами суммарной и разностной частот смесителя 15 подключенного к выходам генератора 1 несущей частоты и умножителя 10 частоты,Формирователь работает следующим образом,Генератор 1 и генератор 9 вырабатывают соответствующие колебания:У, = а, соз(о,+ ср,);У,= а, соз (й 8 + ср),Выходное колебание У,(1) генератора поступает на входы фазорасщепителя 11 и умно- жителя частоты 10 с коэффициентом умножения л. Выходные напряжения генератора несущеи частоты 1 и умножителя частоты 10 поступают на входы смесителя 15, с выхода суммарной частоты которого напряжение подается на фазовращатель 3, а с выхода разностной частоты - на фазовращатель 4.Одни из выходных, напряжений фазовращателей 3 и 4У, (1) = а з 1 п (ю, + пй) 8+ р, + пз;У, (1) = а з 1 п (в, - пй) У+ р, - пр поступают на входы дополнительного сумматора 5, а другие их напряжения:У, (1) = а соз (а, + пй) 1 + р, + л рУ, (1) = а соз (ао - лР) 1+ фе - ирпоступают соответственно на входы фазовыхманипуляторов 14, 12, на входы управлениякоторых подаются сигналы У;(1) и У, систочника кода 13. На выходах фазовых манипуляторов 14, 12 создаются колебания:О,= ай/,соз (ю, + лй)+ ср, + л р,юИ) =:Ь 11У, (1) = аЬ (1) соз (а, - пй) 1 + р, - л; ,У (1) = -1- 1,которые суммируются с помощью дополнительного сумматора 6. С выходов сумматоров 5, 6,полученные напряжения поступают на входы балансных модуляторов 7, 8, где пере 20 25 Зо 85 40 45 50 4множаются с выходными напряжениями фазорасщепителя 11. При этом создаются колебания, которые суммируются на общем сумматоре 2. Выходной сигнал, возникающий на выходе сумматора 2:и,;= о з 1 п(а,+ пй+ О, + р, + лр++ р, - и р + У (1) р,представляет собой частотно-манипулированный сигнал на разнесенных частотах, имеющий повышенное число информационных позиций: Формула изобретенияФормирователь частотно-манипулированных сигналов, выполненный по двухканальной схеме с общим генераторо,м несущей частоты на входе каналов, фазовращателем и балансным модулятором в каждом канале, с общим суиматором на выходе каналов и общим для обоих каналов генератором низкой частоты, подключенным к умножителю частоты и через фазорасщепитель - к управляющим входам балансных модуляторов, при этом в одном из каналов выход фазовращателя подключен к сигнальному входу фазового манипулятора, другой вход которого соединен с источником кода, синхронизируемым генератором низкой частоты, отл и ч а ющи й ся тем, что, с целью увеличения числа информационных позиций в выходном сигнале, выход фазового манипулятора подключен к сигнальному входу балансного модулятора соответствующего канала через дополнительный сумматорвторой вход которого через дополнительный фазовый манипулятор, управляемый источником кода, соединен с выходом фазовращателя другого канала, вторые входы фазовращателей обоих каналов через дополнительный сумматор подключены к сигнальному входу балансного модулятора другого канала, при этом входы фазовращателей обоих каналов соединены соответственно с выходами суммарной и разностной частот смесителя, подключенного к выходам генератора несущей частоты и умножителя частоты.Источник информации, принятый во внимание при экспертизе изобретения:1 Авт. св. ЛЪ 364069, М. Кл, Н 03 С 3/00, 15.11,72 (прототип).526998 Составитель А. КузнецовТехред В. Рыбакова Корректор Е. Хмелева Редактор Е. Дайч Типография, пр. Сапунова, 2 Заказ 2319/5 Изд, Мо 1620 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
1847705, 20.11.1972
ПРЕДПРИЯТИЕ ПЯ Г-4149
ЧЕТЫРКИН ИВАН ВЕНИАМИНОВИЧ
МПК / Метки
МПК: H03C 3/00
Метки: сигналов, формирователь, частотно-манипулированных
Опубликовано: 30.08.1976
