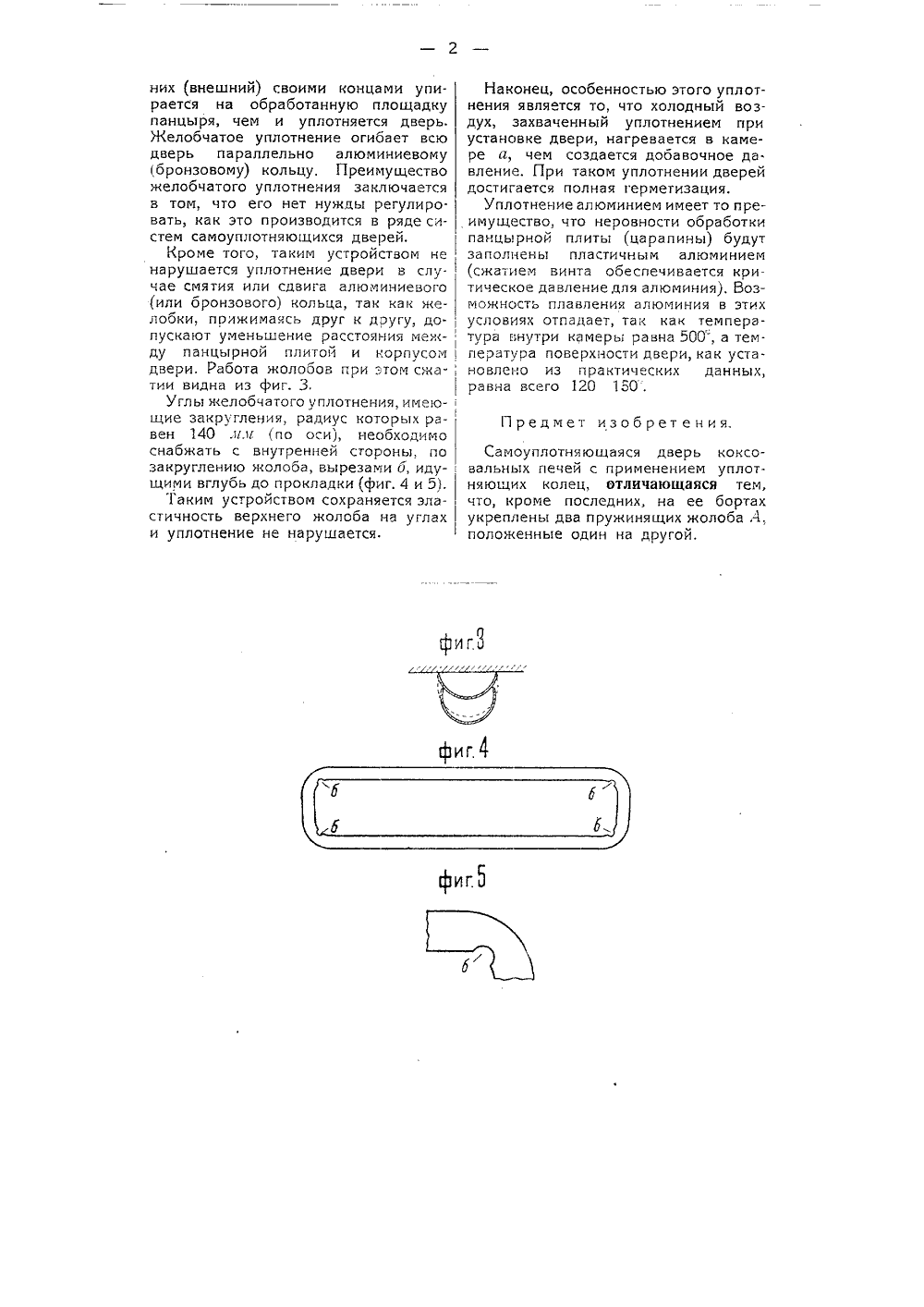

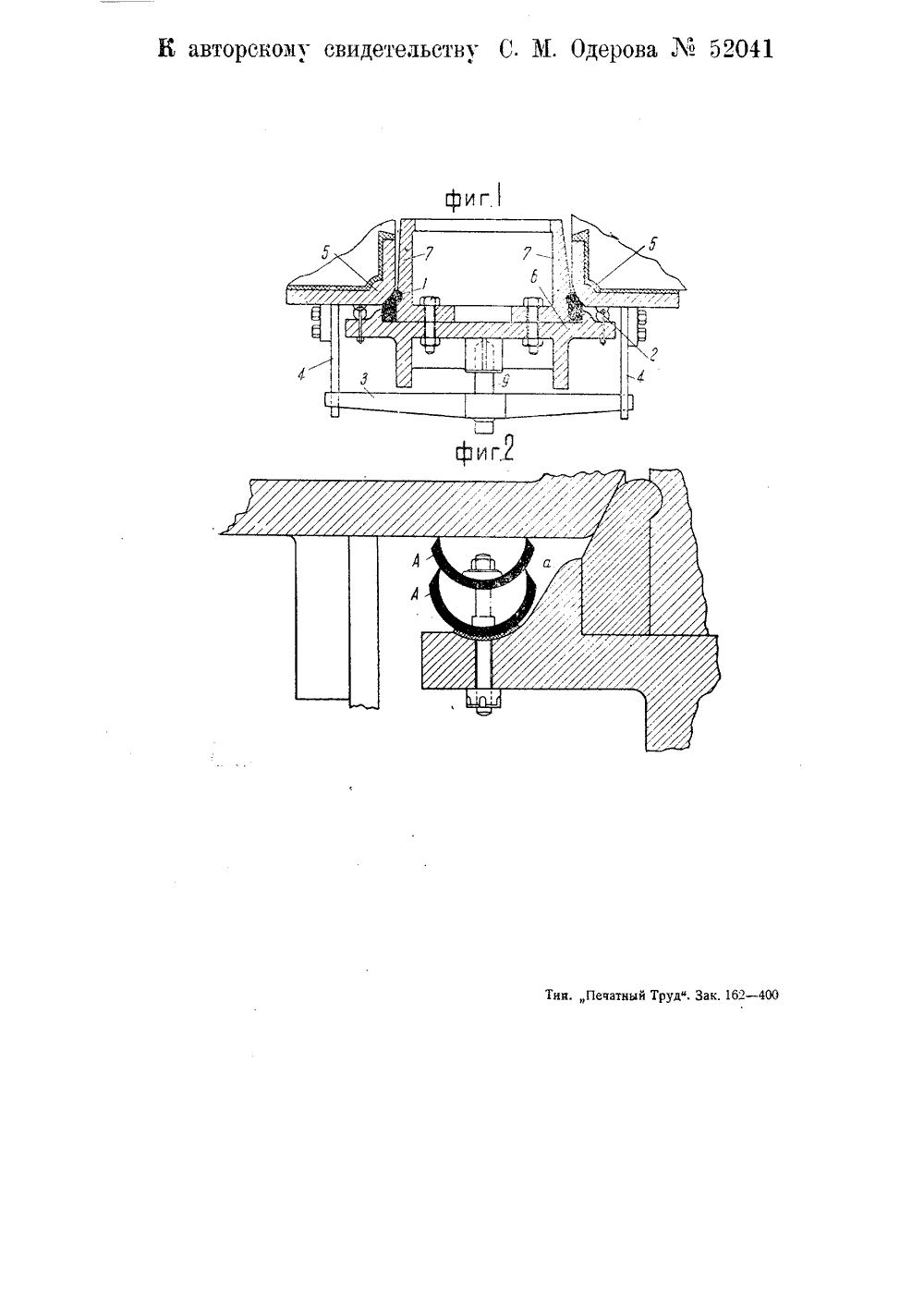

Самоуплотняющаяся дверь коксовальных печей

Номер патента: 1421752

Опубликовано: 07.09.1988

Авторы: Вишнепольская, Власова, Котляр, Махмутов, Плешков, Ткаченко

МПК: C10B 25/16

Метки: двери, коксовой, печи, узел, уплотнения

...свойства уплотнительной планки.1 з.п. Ф-лы, 2 иле. достаточная. для уплотнения рамы 7печи, обеспечивается рессорными прижимами б за счет того, что при установке двери на печи уплотнительные 5 планки 4 раздвигаются по скосам выступа рамы 7, деформируя рессорные прижимы б. Рессорные прижимы, стремясьвернуть начальную форму, создают дополнительные усилия на уплотнитель 10 ные планки, плотно прижимают их куплотняемой поверхности, компенсируявсе зазорыПри этом при угле наклона, образованном поверхностью скоса и внутрен ней поверхностью рамы, меньше 20 требуется большая точность установки двери в печь, снижается рабочая нагрузкарессорного прижима, а при угле наклона скоса больше 40 второй конец 20 уплотнительной планки не сможет сколь"зить...

Номер патента: 1330295

Опубликовано: 15.08.1987

Авторы: Елсуков, Правдина

МПК: E06B 7/16

Метки: двери, уплотнения

...элемент 1, установленныйна внутренней стороне двери 2, которая с помощью роликов 3 подвешена на направляющей 4 и связана с приводом 5 ее перемещения,2 ОГерметизирующий элемент 1 связан с механизмом герметизации, выполненным в виде поворотного копирного штока 6, установленного на осн 7, и вертикального стержня 8, соединен ного тягой 9 с герметиэирующим элементом 1. Шток 6 на одном конце имеет ролик 10, контактирующий с копирной направляющей 11.Направляющая 11 имеет гнездо 12, Зо куда западает при закрытой двери ролик 10. Втулочно-роликовая цепь 13 привода 5 соединена со штоком 6.Устройство работает следующим образом.35При закрытойдвери 2 шток бподвернут так, что его ролик 10 находится в гнезде 12 направляющей 11. При этом 5...

Номер патента: 1821490

Опубликовано: 15.06.1993

Авторы: Васильев, Круглов

МПК: C10B 25/16

Метки: дверей, коксовых, печей, уплотнения

...первых и в углублениях 14 вторых.Для обеспечения заданных усилий прижатия ножа 7 уплотняющей рамки 1 к зеркалу Зрамы 9(см. фиг, 2) высоту ограничителей 13 определяют как разность между внутренней высотой пружинной скобы 10 и величиной ее заданного прогиба, определяемого расчетом по заданному усилию прижатия ножа 7.Для иллюстрации работы устройства на фиг, 1 показаны также ригельные затворы .18 и 19 двери коксовой печи и крючья 20 и 21 рамы 9 коксовой печи.Устройство работает. следующим образом.При закрывании камеры коксовой печй уплотняющую рамку 1, усилиями ригельных . затворов 18 и 19., взаимодействующих с крючьями 20 и 21 соответственно, прижйма ют нож 7 через регулирующие винты 15 пружйнные скобы 10 и ограничители 13 к зеркалу...

Номер патента: 343890

Опубликовано: 01.01.1972

Авторы: Петрова, Пономарев, Селезнев, Суслов, Фирсанов

МПК: B60J 5/00, B61D 19/00

Метки: двери, уплотнение

...уплотнения дверей, содержащие закрепленные по периметру дверного проема и двери упругие элементы с монолитным и 5 полым приливами.Цель изобретения - повысить надежность уплотнения и улучшить герметизацию проема.Для этого каждый упругий элемент выполнен уголкового профиля, причем полый и мо цолитный приливы упругого элемента двери контактируют соответственно с монолитным и полым приливами элемента дверного проема, образуя при соприкосновении полость между ними. 15На фиг. 1 показано предложенное уплотнение дверного проема, например тепловоза; на фиг. 2 - уплотнительные элементы в нерабочем положении; на фиг. 3 - то же, в рабочем положении. 20На двери 1 транспортного средства закреплен по всему периметру упругий элемент 2...

Номер патента: 1588742

Опубликовано: 30.08.1990

Авторы: Гадяцкий, Косточкин, Рома, Соловьев, Чучминов, Юрасов

МПК: C10B 25/16

Метки: дверей, коксовых, печей, уплотнения

...надежная герметизация камерыкоксования двукратным уплотнением.Для охлаждения узла уплотнения вохладительный элемент 9 непрерывноподается охлаждающий газообразныйили жидкий агент (например, вода),Тем самым в эластичной части узлауплотнения создается пониженнаятемпература (70-80 С), что и предопределяет .высокую его надежностькак по газоплотности, так и по долго.вечности службы эластичного уплотняющего элемента.45Примейение охладительного элемента 9 позволяет снизить температурыв зоне уплотнения с 200-300 до 7080 С, уменьшить термические деформации отдельных узлов уплотнения рамы 50и двери. Увеличивается скорость конденсации из газа смолы, что способст.вует быстрому самоуплотнению первого узла герметизации: нож-ограничитель - прилегающая...
