Пылесос

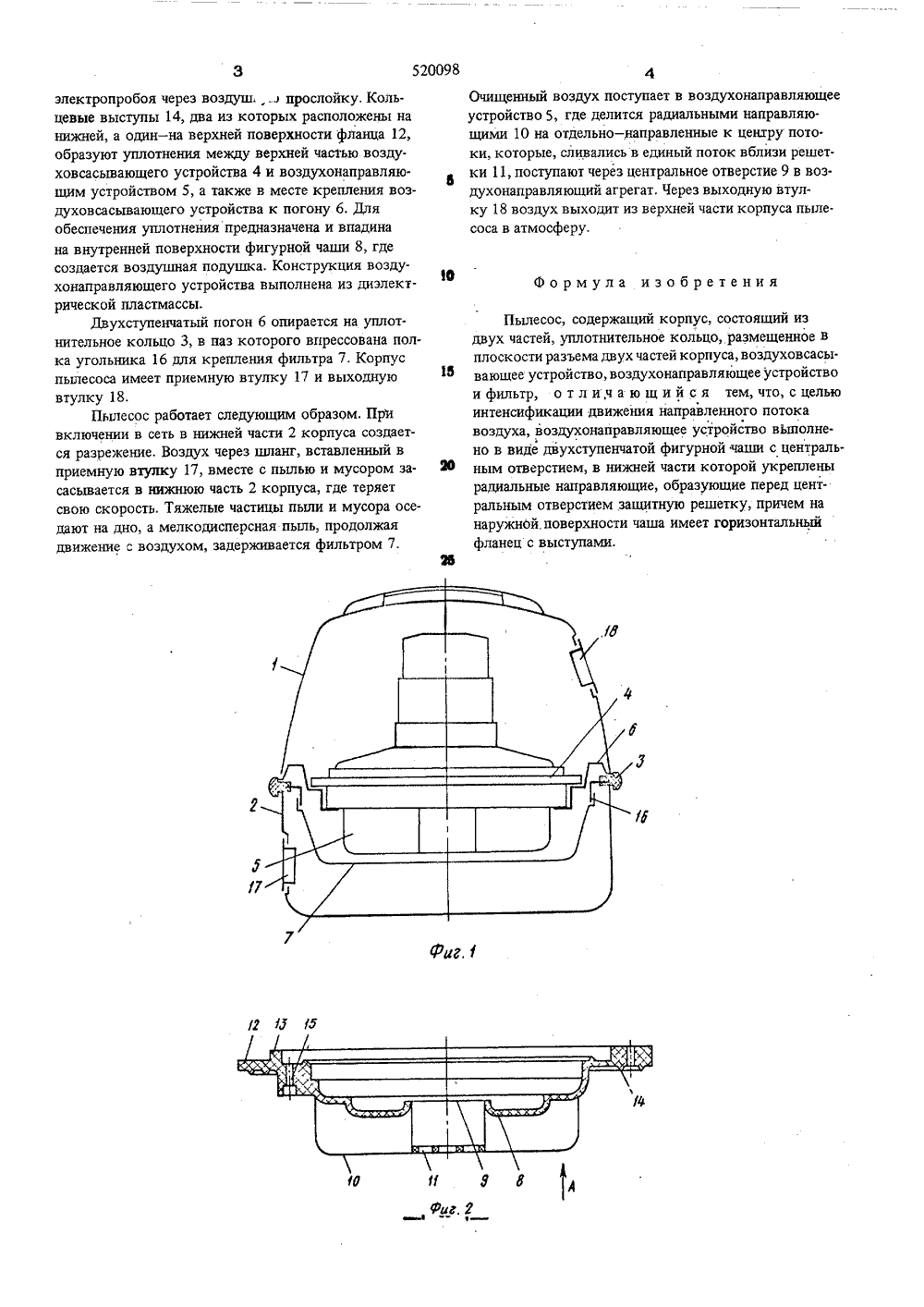

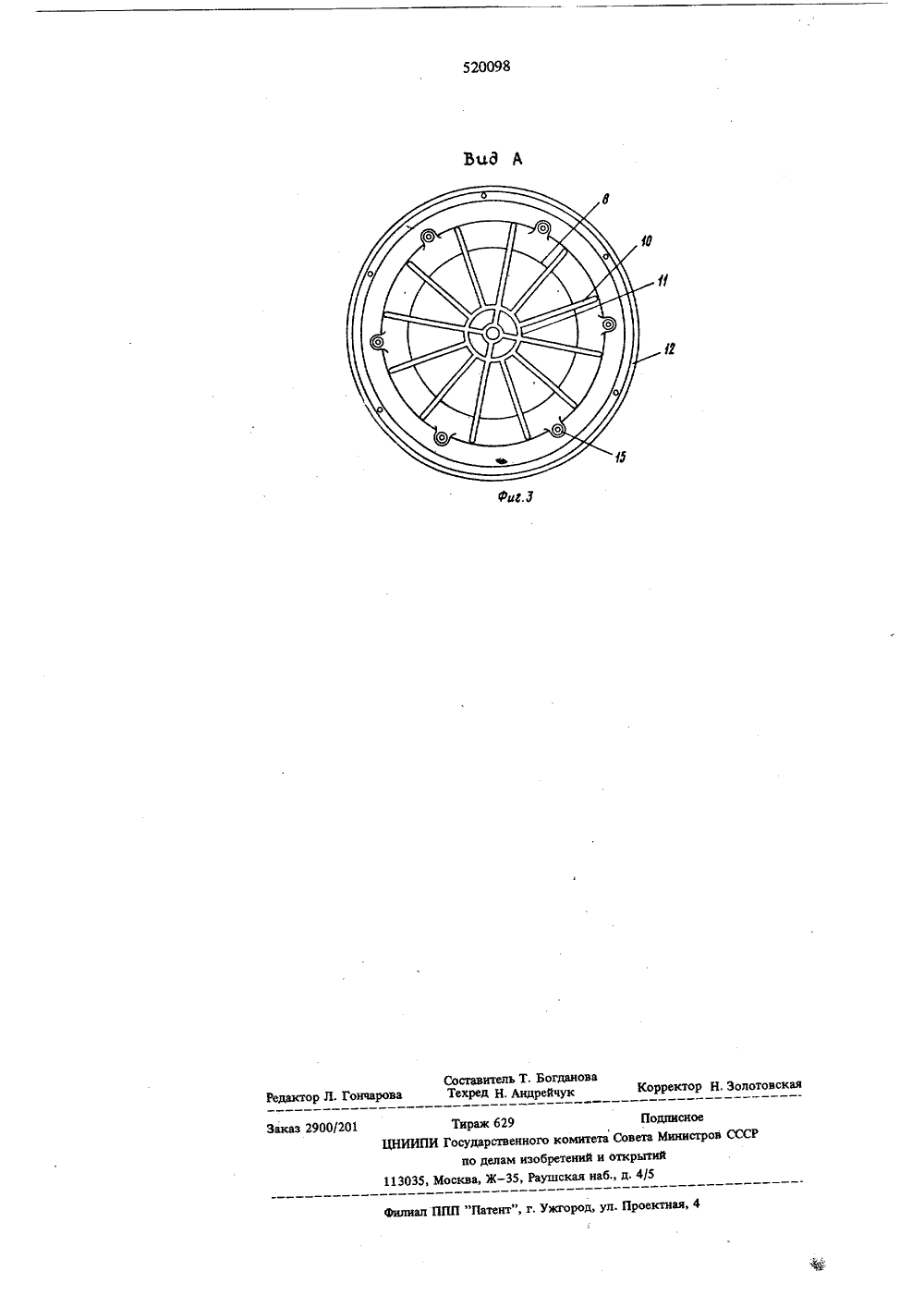

.Оп ИСАНИЕИЗОЬЕЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) М, Кл 471 5/22 ки е Государственный намнтет Сааета Мнннстраа СССР па делам нэааретеннй н аткрытнй(45) Дата опубликования описания 16.08,76. 3) УДК 648 525(088 2) Авторы изобретения Г И Аветин, М. А, Киреичев, С. А. Юрпавлов и Г. Е. Тито Изобретение относится к электробытовому ма.шиностроению, а именно к аппаратам для пневмова.куумной уборки помещений.Известен пылесос, содержащий корпус, состоящий из двух частей, уплотнительное кольцо, размещен.ное в плоскости разъема двух частей корпуса, воздуховсасывающее устройство, воэдухонаправляющееустройство и фильтр.Однако такой пылесос отличается невысокойпроизводительностью из-за недостаточно интенсивного движения направленного потока воздуха.Целью изобретения является интенсификациядвижения направленного потока воздуха,Для этого воздухонаправляющее устройствовыполнено в виде двухступенчатой фигурной чаши 1 нс центральным отверстием, в нижней части которойзакреплены радиальные направляющие, образующиеперед центральным отверстием защитную решетку,причем чаша имеет на наружной поверхности гори зонтальный фланец с выступами. 20На фиг. 1 изображен предлагаемый пылесос всборе; на фиг. 2 - возлухонаправляющее устройство, разрез, на фиг, 3 - вид по стрелке А на фиг. 2.Пылесос содержит корпус, состоящий из верхней 1 и нижней 2 частей, уплотнительное кольцо 3, рб размещенное в плоскости разъема двух частеи корпуса, воздуховсасывающее устройство 4, воздухо.направляющее устройство 5, кольцевой ступенчатый погон 6, образующий перекрытие между верхней и нижней частями корпуса, и фильтр 7,Воздухонаправляющее устройство выполненоввиде двухступенчатой фигурной чаши 8, в которой нижняя ступень имеет кольцевую концентрическую впадину и центральное отверстие 9. К нижнейчасти фигурной чаши прикреплены радиальные направляющие 10, образующие перед центральным отверстием 9 защитную решетку 11 и обеспечивающие образование направляющего сплошного потока засасываемого воздуха. На наружной поверхности чаша имеет горизонтальный фланец 12 с кольцевым выступом 13 и уплотняющими выступами 14. Двухступенчатая фигурная чаша 8 соединяется с воздуховсасывающим устройством 4 винтами, проходящимичерез отверстия 15 во фланце 12, а также с погоном 6 посредством фланца 12,Кольцевой выступ 13 предназначен для разделения воздушной прослойки между винтами, контактирующими с частью воздуховсасывающего устройства, отдаленной от токоведущих частей рабочейизоляцией, и корпусом пылесоса для защиты отэлектропробоя через воздуш., э прослойку. Кольцевые выступы 14, два из которых расположены нанижней, а один - на верхней поверхности фланца 12,образуют уплотнения между верхней частью воздуховсасывающего устройства 4 и воздухонаправляю.щим устройством 5, а также в месте крепления воздуховсасывающего устройства к погону 6, Дляобеспечения уплотнения предназначена и впадинана внутренней поверхности фигурной чаши 8, гдесоздается воздушная подушка. Конструкция воздухонаправляющего устройства выполнена из диэлектрической пластмассы.Двухступенчатый погон 6 опирается на уплотнительное кольцо 3, в наз которого впрессована пол.ка угольника 16 для крепления фильтра 7. Корпуспылесоса имеет приемную втулку 17 и выходнуювтулку 18,Пылесос работает следующим образом. Привключении в сеть в нижней части 2 корпуса создается разрежение. Воздух через шланг, вставленный вприемную втулку 17, вместе с пылью и мусором засасывается в нижнюю часть 2 корпуса, где теряетсвою скорость, Тяжелые частицы пыли и мусора оседают на дно, а мелкодисперсная пыль, продолжаядвижение с воздухом, задерживается фильтром 7. Ощщенный воздух поступает в воздухонаправляющее устройство 5, где делится радиальными направляющими 10 на отдельно - направленные к центру потоки, которые, сливалисьв единый поток вблизи решет. ки 11, поступают через центральное отверстие 9 в воздухонаправляющий агрегат. Через выходную втулку 18 воздух выходит из верхней части корпуса пылесоса в атмосферу.Формула изобретенияПылесос, содержащий корпус, состоящий издвух частей, уплотнительное кольцо, размещенное в плоскости разъема двух частей корпуса, воздуховсасы 1 ф вающее устройство, воздухонаправляющее устройствоифильтр, отличающийся тем,что,сцелью интенсификации движения направленного потока воздуха, воздухонаправляющее устройство выполнено в виде двухступенчатой фигурной чаши с центральф ным отверстием, в нижней части которой укрепленырадиальные направляющие, образующие перед центральным отверстием защитную решетку, причем на наружной поверхности чаша имеет горизонтальный фланец с выступами.а520098 Вид А фиг.Ю Тираж 629 Подписноеомитета Совета Министров СССРЦНИИПИ Государственного комитетапо делам изобретений н открытий113035, Москва, Ж - 35, Раушская ., д.кая наб., д. 4/5 Заказ 2900/201 филиал ППП "Патент", г. Ужгород, ул. Проектная,СостввнтелКорректор Н. ЗолотовскаяЛ. Гончарова Техред Н. Андрейчук
