Прибор для испытания листовых материалов на продавливание

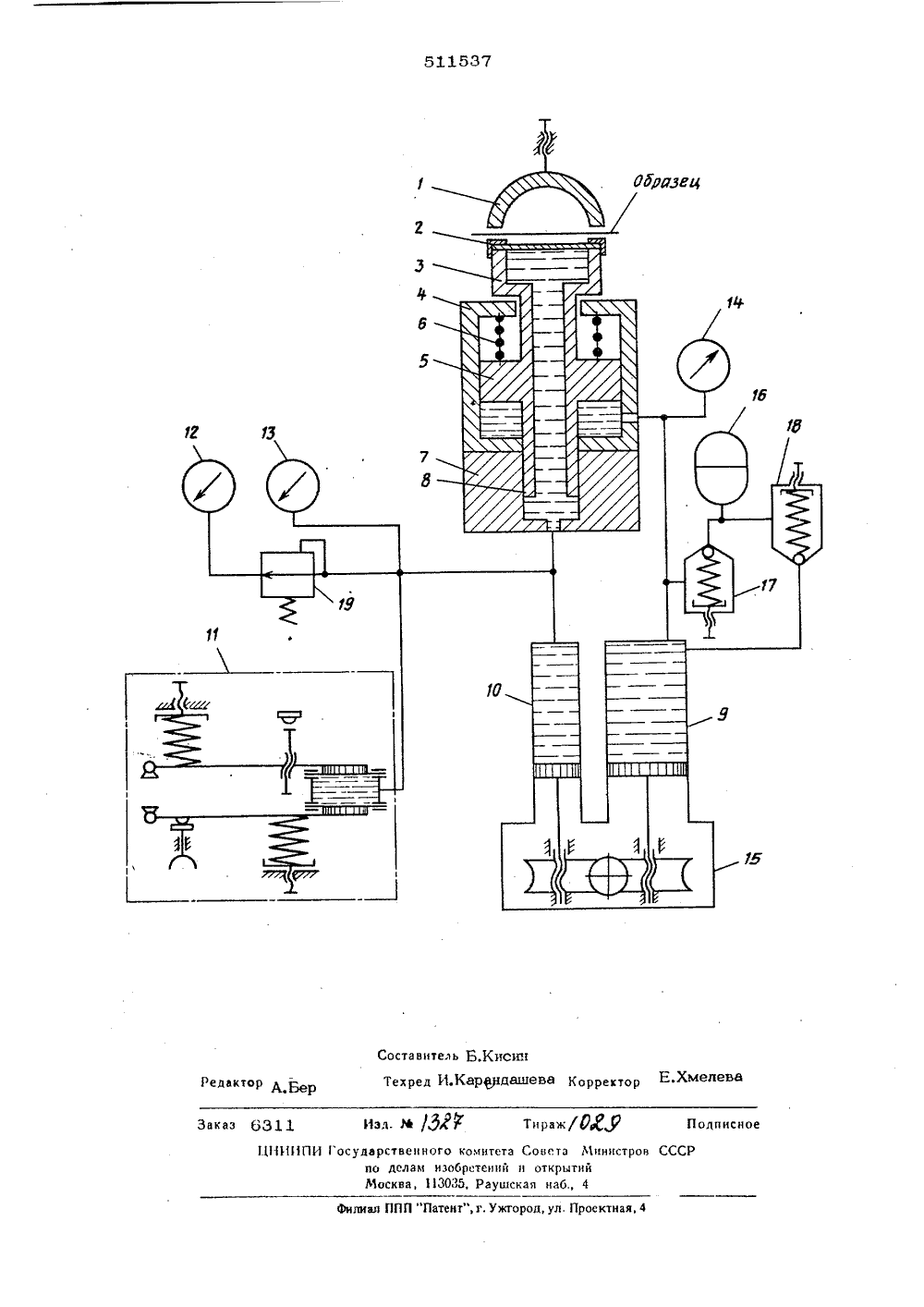

Союз Советскик Социалистицескик Рестублик(и) 511537 ТОРСКОМУ СВИДИИДЬСе ВУ 1) Дополнительно к авт, свид-ву74 (21) 2035935/1 51(45) Дата опубликования описания 03,11,76 осударстеенныи комитетСовета Иннистроа СССРоо делам изобретенийи открытий 53) УЙК 677.064:620.1 (088 8) (47571 Авторизобретен А. Е. Марьянчик(71) Заявите Украинский еллюл озц о-бухаж аучно-исследовательский инстипродышленн ости(54) ПРИБОР ДЛЯ ИСПЫТАНИЯ ЛИСТОВЫХ МАТЕРИАЛОВ НА ПРОДАВЛИВАННЕ Ф Изобретение отцоиборам легкой про ится к испытательным ленцости. Известно устройс противления бумаги шее устройство прил во для определения сопродавливанию, включаю-ма, выполненное в вибор,Он содержит прижимной коло давливаюшую мембрану 2 с под камерой 3. гидроццлцндр 4 с п пружноГ 6 для возврата поршн ное положение, гидроцлшр 7 кол 1, прое мбрацн о Г ршцем 5 и я 5 в сходс поршнем 8 де прижимного колокола, устройство продавливания, выполненное в виде продавливаюшей мембраны с подмембранцой камерой, и гидросистему, включающую резервуар, трубо-о проводы, манометры, реле давления и привод. В гидросистему встроены сблокированные с реле давления насосы, из которых один соединен с прижимным колоколом, а другой - с камерой мембраны, При включе нии прибора привод приводит в движение оба насоса. Рабочая жидкость из одного насоса подается к прижимному колоколу, который, опускаясь прижимает образец. После прижа/тия образца другой насос подает жидкость 20 под мембрану и реле давленя, Происходит продавливае образца, После разрушешя образца давление в насосе, соедноннас камерой мембраны, падает, что является сигналом для реверса двигателя. рабочая жид кость отсасывается н прижимной колокол возврашается в исходное положение,Однако такой прибор имеет низкую прои;эводительность, что обусловлено еобход стью последовательного выполнения операций прижида и продавливания образца.В предложенном приборе с целью повышения производительности труда продавливаюшее устройство выполнено в виде двух гидроцилицдров разного диаметра, поршни которых представляют собой одну деталь с осевым каналом, жестко связанную с подмелбранной камерой, при этом подмембранцая камера посредством канала в поршне связана с гидроцилиндром меньшего диаметра, соединенным с насосом для продавливация образца, а гидроцилиндр большегс диаметра связан с насосом для прижима образца.На чертеже изображен предложенный прии гидросистему, включаюшую насос 9 для прижима образца, насос 10 для продавлива,ния обраэца, реле давления 11, манометры 12, 13, 14, привод 15, гидроаккумулятор 16, предохранительный клапан 17, обрат ный клапан 18 и напорный золотник 19.Прибор работает следующим образом.Нажатием кнопки реле давления 11 приводят в движение оба насоса. Рабочая жидкость из насоса 9 поступает в гидроцилиндр 10 4 и манометр 14.Подмембранная камера 3, поднимаясь, прижимает образец к колоколу 1, сжимая пружину 6. Одновременно рабочая жидкость из насоса 10 поступает в гидроцилиндр 7, занимая объем, освобожда емый поршнем 8, который выходит из гидроцилиндра 7 при подъеме подмембранной камеры 3.После прижатия образца, когда подмембранная камера 3 остановится, рабочая жидкость из насоса 9 начинает поступать через предохранительный клапан 1 7 в гидроаккуму- лятор 16,а из насоса 10 через канал в поршнях 5 и 8- в подмембранную камеру З,реле давления 11, манометр 13 и через напор 2 б ный золотник 19 и манометр 12.После разрушения образца реле 11 переключается привод 15 на реверс, При этом насос 10 отсасывает рабочую жидкость из гидроцилиндра 7, подмембранной камеры 3,30 реле давления 11, манометров 12 и 13,а насос 9 - иэ гидроцилиндра 4, манометра 14 и гидроаккумулятора 16 через обрат;ный клапан 18,Описанный прибор может найти примененение для определения сопротивления продавливанию текстильных материалов, напримертканей,Формула изобретения.жПрибор для испытания листовых материалов йа продавливание, содержащий прижимнойколокол, мембрану, подмембранную камеру,продавливаюшее устройство и гидросистему,состоящую из насосов для прижима и продавливания образца, манометров, реле давленияи привода, о т л и ч а ю ш и й с я тем,что, с целью повышения производительноститруда, продавливаюшее устройство выполненов виде двух гидроцилиндров разного диаметра, поршни которых представляют собой одну деталь с осевым каналом, жестко связанную с подмембранной камерой, при этомподмембранная камера посредством каналав поршне связана с гидроцилиндром меньшего диаметра, соединенным с насосом дляпродавливания образца, а гидроцилиндр большего диаметра связан с насосом для прижима образца,Ц 11 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушскап наб., 4фнлнап ППП "Патент"г. Ужтород, ул. Проектная, 4
