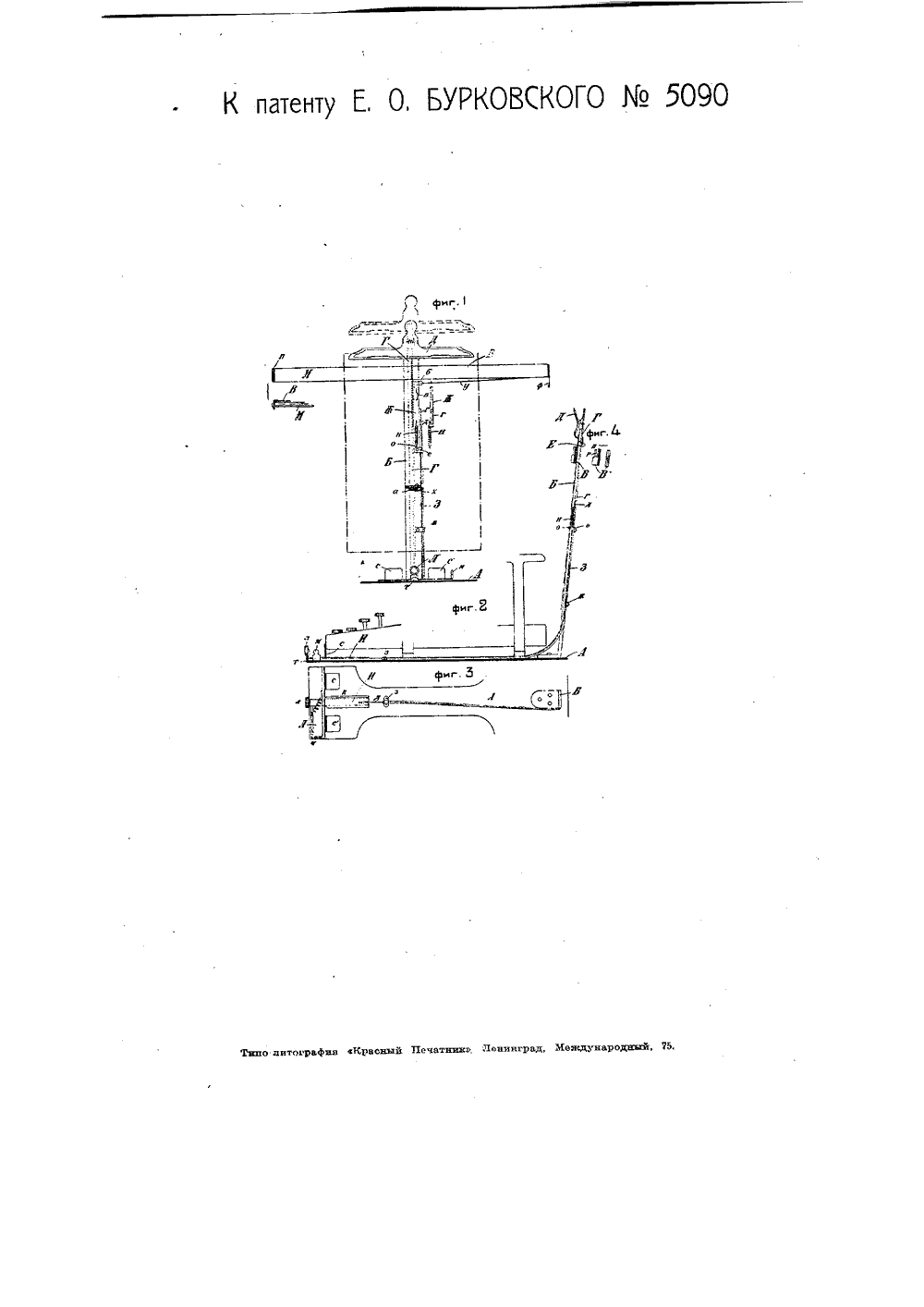

Класс 15 д, 46, 5090 АТЕНТ НА ИЗОБРЕТ О ПИ АНИЕ строкоуказателя урковского, заявленному свил,5997). от 15 сентября 1924 года(зая Основной патент на имя того же лица за2918О выдаче дополнительного патента опубликовано 30 апреля 1928 года,Действие дополнительного патента простирается на срок до 15 сентября1939 года. К дополнительному патенту Е. 11 декабря 1925 года Предлагаемыи строкоуказатель, представляющий видоизменение строкоуказателя, описанного в патенте за2918, имеет целью облегчить и ускорить работу наборщика и машинописца, а также устранить пропуски при переписке и наборе.На фиг, 1 изображен вид спереди предлагаемого строкоуказателя, на фиг. 2 - вид сбоку пишущей машинки со строкоуказателем и на фиг, 3 в в ее сверху.На металлической пластинке А (фиг. 1, 2, 3) или на доске укреплена стойка Б, снабженная поперечной рейкой В. Вдоль всей своей длины стойка Б имеет паз а, в котором движется зубчатая рейка Г, заканчивающаяся пружинящим держателем Д; рейка эта удерживается на любой высоте прижимной пружиной Е. В верхней части рейки Б, на оборотной стороне ее, в покрышке х движется ползун,Ч 1, снабженный собачкой б, которая под действием пружинки в зубом западает в зубчатую рейку Г, Сбоку ползун имеет выступающую трубку г с верхним заделанным концом; в эту трубку введена проволока д, которая затем проходит в трубку 3 укрепленную отростками е ж к стойке Б и скобкой з к планке А или к доске и затем, выйдя из нее, переходит в движущийся в футляре и движок И, заканчивающийся кнопкой л; здесь же в поперечном направлении, в пазах, над движком И скользит ступенчатый регулятор Л, у которого один конец имеет зубчатую форму, другой же заканчивается загибом м; высота зубьев равна шагу зубчатой рейки Г. Описанный выше ползун Ж в нижней своей части имеет пружинку и; последняя другим концом накинута на стерженек о. В вырезы р р (фиг. 4) загибов и и поперечнойрейки В вводится линейка Л (фиг, 1), также имеющая вырезы, Собачка б ползуна Ж имеет шнур у, проходящий через отверстие в отогнутом конце рейки В и заканчивающийся пугбвицей ф.Нижняя пластинка А ставится под пишущую машинку таким образом, чтобы передняя часть ее упиралась в отгибы с с (фиг, 1, 2, 3), Линейка М снимается и подлежащий переписке документ (см. пунктир) прихватыва ется прижимом Д; затем линейка Л вводится на место. Прибор готов к работе. Нажимом кнопки л движка И посредством движущейся в трубке 3 проволоки д, другим концом входящей в трубку г ползуна,Ж, последний передвинется вверх на расстояние, равное ходу ,движка И; ползун,Ж, будучи собачкой б сцеплен с зубчатой рейкой Г, поднимет ее на ту же высоту; при этом натянувшаяся пружина и будет стремиться оттянуть ползун Ж в прежнее исходное положение; обратное движение это произойдет тотчас же, как только движок И будет отпущен. Обратноедвижение движка И произойдет до загнутого упора и, Ход рейки Д вверх регулируется ступенчатым регулятором Л и зависит от того в как зубец его подведен под движок И. Если подведено деление помеченное цыфрой 1, то- движок передвинется только на один зуб рейки,при подведении деления, 2 - на два зубца и т. д.; но так как упомянутый движок через проволоку д связан с ползуном ,Ж, то таково же будет движение вверх рейки Д, а с ней и укрепленного в зажиме документа, Поднятая вверх рейка Д удерживается в новом положении прижимной, пружиной Е, а ползун Ж и, следовательно, движок И под действием пружинки и отойдет обратно. При следующем нажиме на кнопку л движка И повторяются описанные движения, и подлежащий пере- печатанию документ поднимется выше, открывая поверх линейки М новую строку, и т, д.Для опускания рейки Г вниз, необходимо собачку Б б ползуна Ж оттянуть при помощи шнура у, проходящего через отверстие в отгибе рейки В и заканчивающегося пуговицей ф.Описанный строкоуказатель со сплошной нижней пластинкой требуется лишь в том случае, если он будет переносным и предназначен для обслуживания разных машинок; если же он служит для одной и той же пишущей машинки, то нижняя пластинка не требуется и стойка Б привертывается к столу, а передний механизм на меньшей пластинке - впереди машинки,Предмет патента,Видоизменение строкоуказателя, описанного в патенте2918, отличающееся тем (фиг. 1 и 2), что для передвижения держателя Д, при помощи кнопки л, служит проволочка д, пропущенная через трубку 3 и соединенная с ползуном,Ж, снабженным собачкою б, сцепляю- щейся с рейкой Г держателя.2. При строкоуказателе, указанном в и, 1, применение (фиг. 2 - 3) ступенчатого регулятора Л, укрепленного перед кнопкою.л движка И.3. При строкоуказателе, указанном в и. 1 применение (фиг. 1) шнурау, прикрепленного к собачке б и снабженного пуговкой ф для расцепления собачки с рейкой Г с целью опускания последней вниз,
