Устройство для отмера длин сортиментов при раскряжевке хлыстов

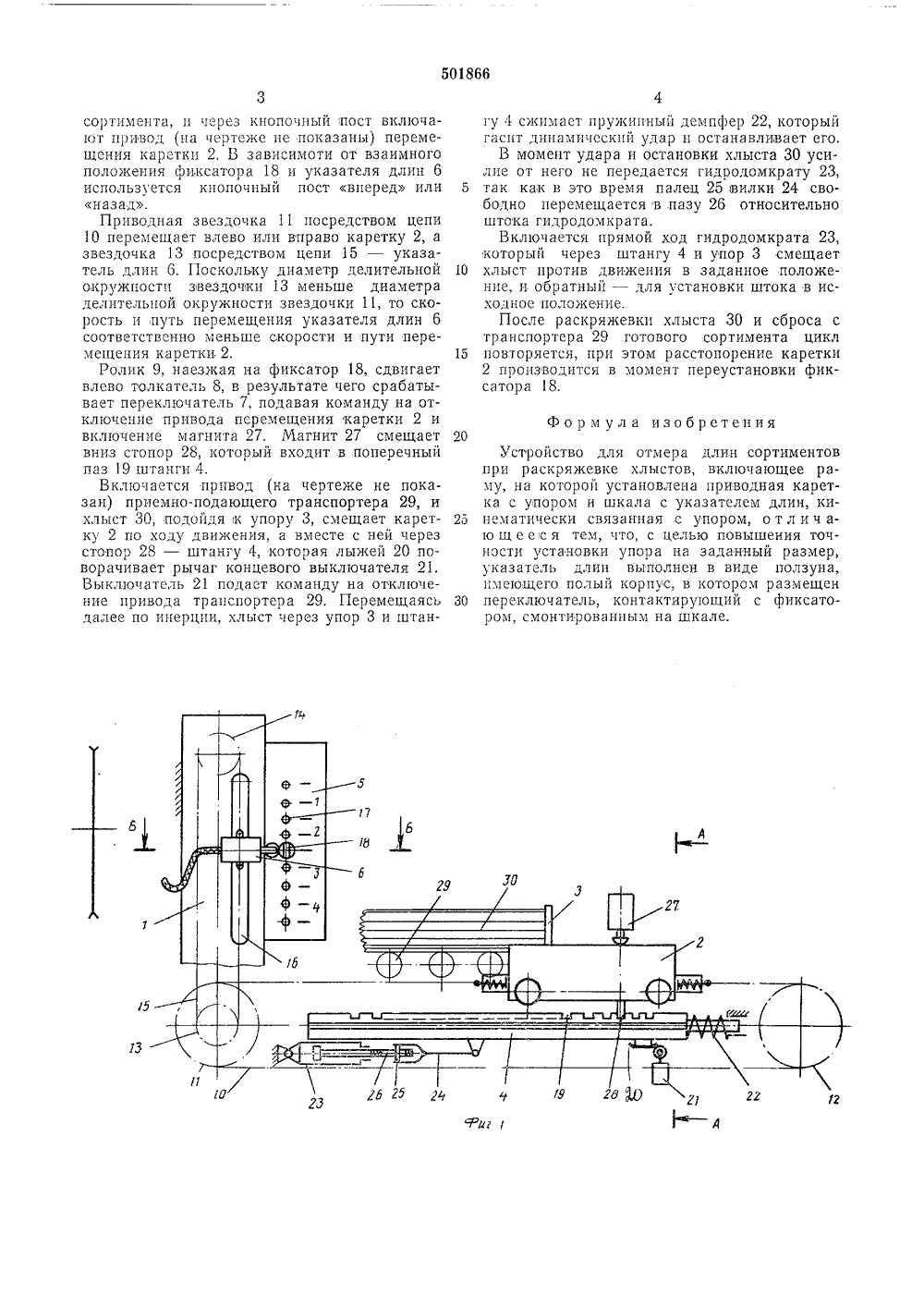

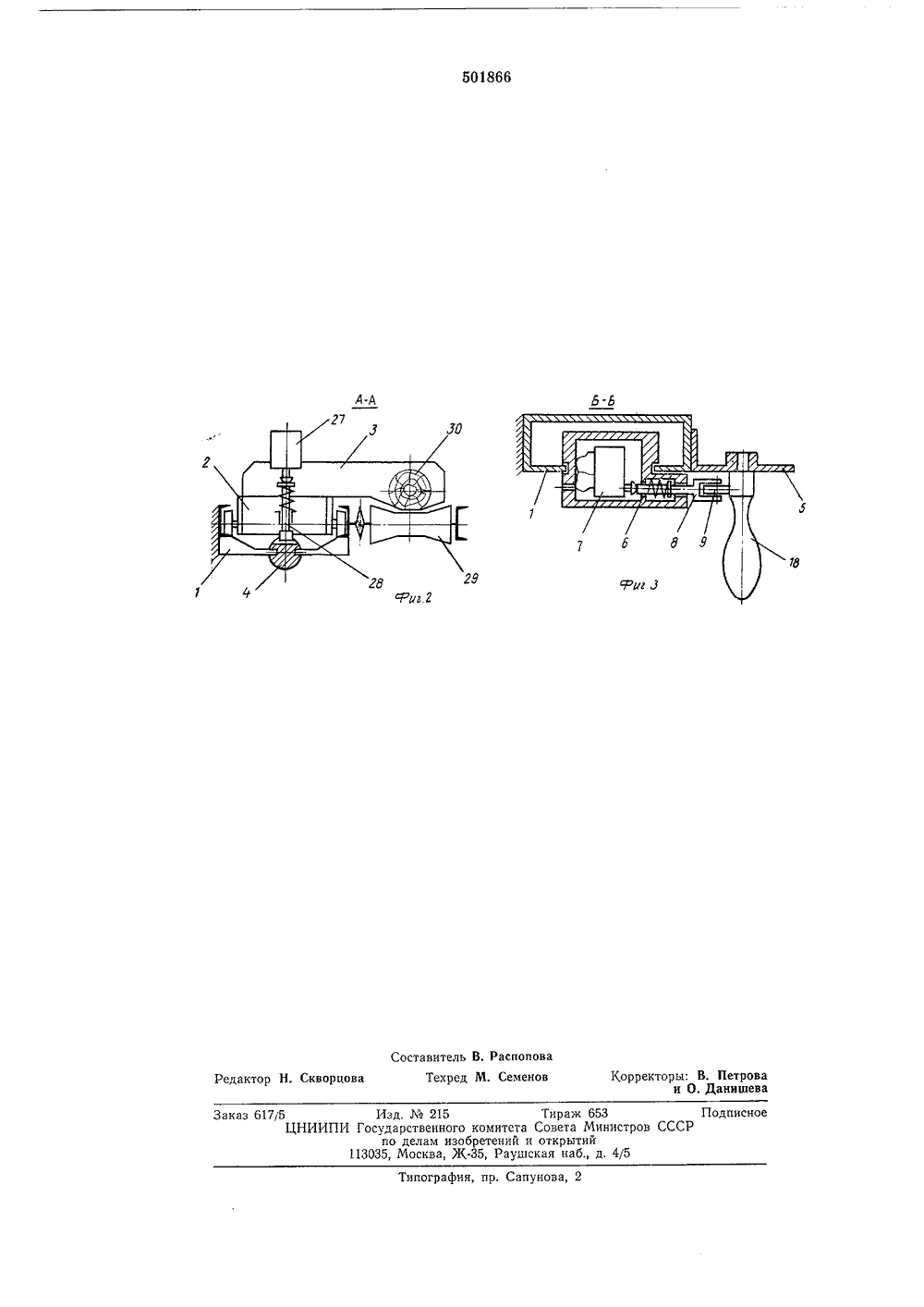

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) ПриоритетОпубликовано 05.02.76. Бюллетень5 27 В 5/29 1) М. Кл," Государственный комите Сввета Министров ССС(54) УСТРОЙСТВО ДЛЯ ОТМЕРА ДЛИН СОРТИМЕНТО ПРИ РАСКРЯЖЕВКЕ ХЛЫСТОВет быть использовано в батывающей и гольной чагаемое уст - разрез по зрез по Б - Б 2 Изобретение можлесной, деревообра У промышленности.Известно устройство для отмера длин сортиментов при раскряжевке хлыстов, включающее раму, на которой установлена приводная каретка с упором и шкала с указателем длин, кинематически связанная с упором.Одпако такое устройство не обеспечивает необходимой точности установки упора на заданный размер сортимента.С целью устранения указанного недостатка, в предлагаемом устройстве указатель длин выполнен в виде ползуна, имеющего полый корпус, в котором размещен переключатель, контактирующий с фиксатором, смонтированным на шкале,На фиг. 1 изображено пред,ройство, общий вид; на фиг. 2А - А на фиг. 1; на фиг. 3 - рана фиг. 1.Устройство состоит из рамы 1, каретки 2, несущий упор 3, штанги 4, шкалы 5 и указателя длин 6, выполненного в виде ползуна, имеющего полый корпус, в котором размещен переключатель 7 и контактирующий с,ним подпружиненный толкатель 8 с роликом 9 на свободном конце. Каретка 2 установлена на раме 1 с возможностью перемещения и соединена посредством пружинных демпферов с цепью 10, которая надета на приводную 11 и натяжную 12 звездочки, Приводная звездоч. ка 11 установлена на одном валу со звездоч кой 3, диаметр целительной окружности ко торой меньше первой и которую вместе с натяжной звезлочкой 14 охватывает цепь 15. Последняя соединена с указателем 6 длин, установленным с возможностью перемещения в паз 16 рамы 1, на которой неподвижно укреплена шкала 5, выполненная с отверстиями 17, против которых нанесены деления с цифровымп обозначениями длин сортиментов. В одно из отверстий 17 шкалы вставлен фиксатор 18, выполненный в виде штыря с ручкой, с которым контактирует ролик 9 подпружиненного толкателя 8.Штанга 4 выполнена с поперечными пазами 19, снабжена лыжей 20, контактирующей с выключателем 21, подвижно установлена на направляющих рамыи соединена с пружинным демпфером 22 и с гидродомкратом 23. Соединение штанги с гпдродомкратом Выполнено посредством вилки 24 с пальцем 25, установленным с возможностью перемещения в паз 26 штока.На каретке 2 установлен магнит 27, контактирующий с подпружиненным стопором 28.Устройство работает следующим образом.Фиксатор 18 устанавливают в отверстие 17 шкалы 1, соответствующее заданной длинесортимента, и через кнопочный пост включают привод (на чертеке не показаны) перемещения каретки 2, В зависимоти от взаимного положения фиксатора 18 и указателя длин 6 используется кнопочный пост вперед или 5 назад.Приводная звездочка 11 посредством цепи 10 перемещает влево или вправо каретку 2, а звездочка 13 посредством цепи 15 - указатель длин 6. Поскольку диаметр делительной 10 окружности звездочки 13 меньше диаметра делительпой окружности звездочки 11, то скорость и путь перемещения указателя длин 6 соответственно меньше скорости и пути перемещения каретки 2, 15Ролик 9, наезжая на фиксатор 18, сдвигает влево толкатель 8, в результате чего срабатывает переключатель 7, подавая команду на отключение привода перемещения каретки 2 и включение магнита 27, Магнит 27 смещает 20 вниз стопор 28, который входит в поперечный паз 19 штанги 4.Включается привод (на чертеже не показан) приемно-подающего транспортера 29, и хлыст 30, подойдя;к упору 3, смещает карет ку 2 по ходу движения, а вместе с ней через стопор 28 - штангу 4, которая лыжей 20 поворачивает рычаг концевого выключателя 21. Выключатель 21 подает команду на отключение привода транспортера 29. Перемещаясь 30 далее по инерции, хлыст через упор 3 и штангу 4 сжимает пружинньш дсмпфер 22, который гасит динамический удар и останавливает его.В момент удара и остановки хлыста 30 усилие от него не передается гидродомкрату 23, так как в это время палец 25 вилки 24 свободно перемещается в пазу 26 относительно штока гидродомкрата.Включается прямой ход гидродомкрата 23, который через штангу 4 и упор 3 смещает хлыст против движения в заданное положение, и обратный - для установки штока в исходное положение.После раскряжевки хлыста 30 и сброса с транспортера 29 готового сортимента цикл повторяется, при этом расстопорение каретки 2 производится в момент переустановки фиксатора 18. Фо р м ул а изобретенияУстройство для отмера длин сортиментов при раскряжевке хлыстов, включающее раму, на которой установлена приводная каретка с упором и шкала с указателем длин, кинематически связанная с упором, о т л и ч аю ще ется тем, что, с целью повышения точности установки упора на заданный размер, указатель длин выполнен в виде ползуна, имеющего полый корпус, в котором размещен переключатель, контактирующий с фиксатором, смонтированным на шкале.501866 А-А Б.Б Составитель В оп ехред М. Семенов ворцо едакто тираж 653митета Совета Минитений и открытий, Раушская наб., д. 4 писное ов СССР ипография, пр. Сапунов Заказ 617/5ЦНИИ Изд. Мо 215 Государственного по делам изо 113035, Москва, Ж
