Способ использования малых температурных перепадов для получения механической работы

Номер патента: 49658

Автор: Велле

ZIP архив

Текст

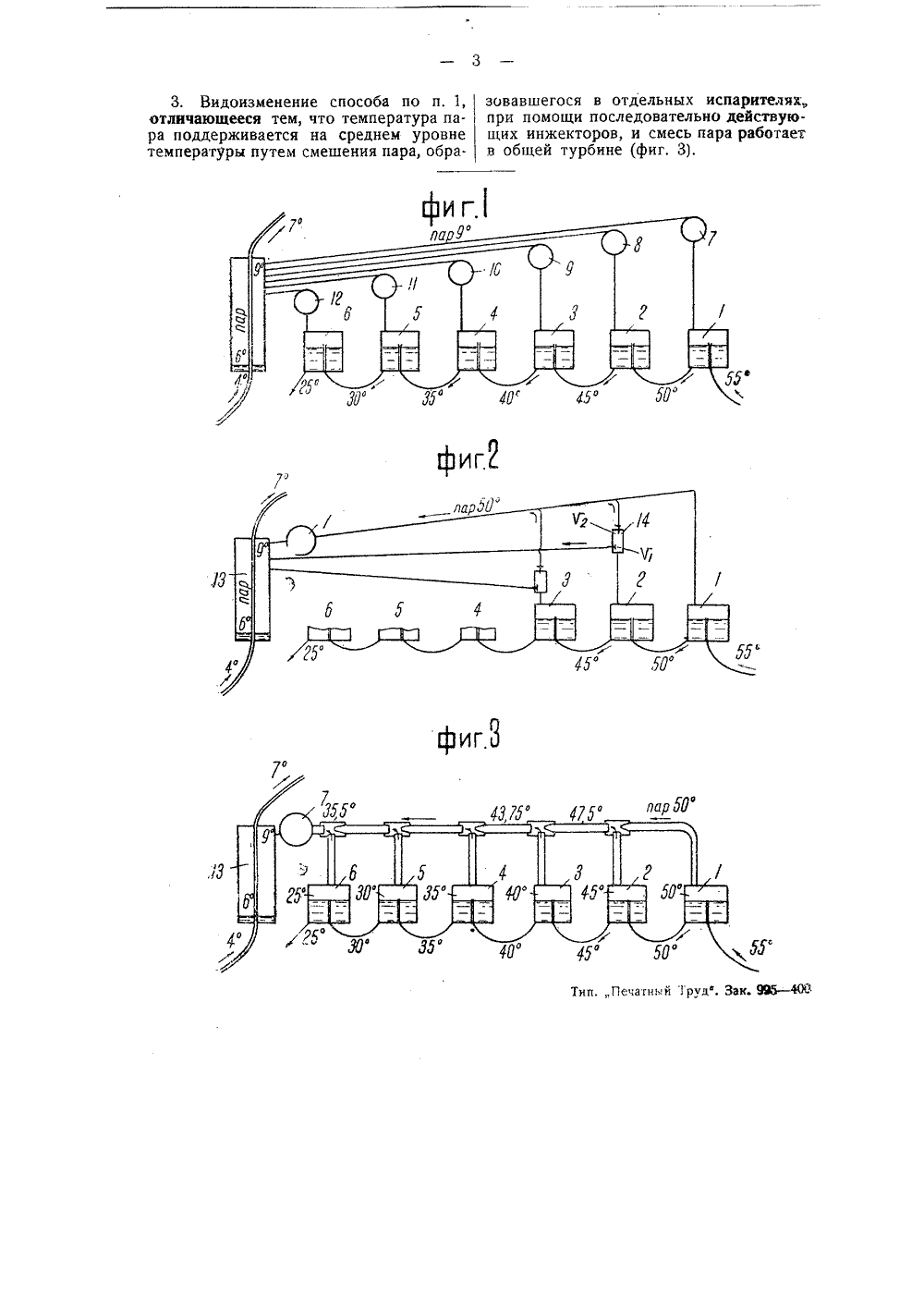

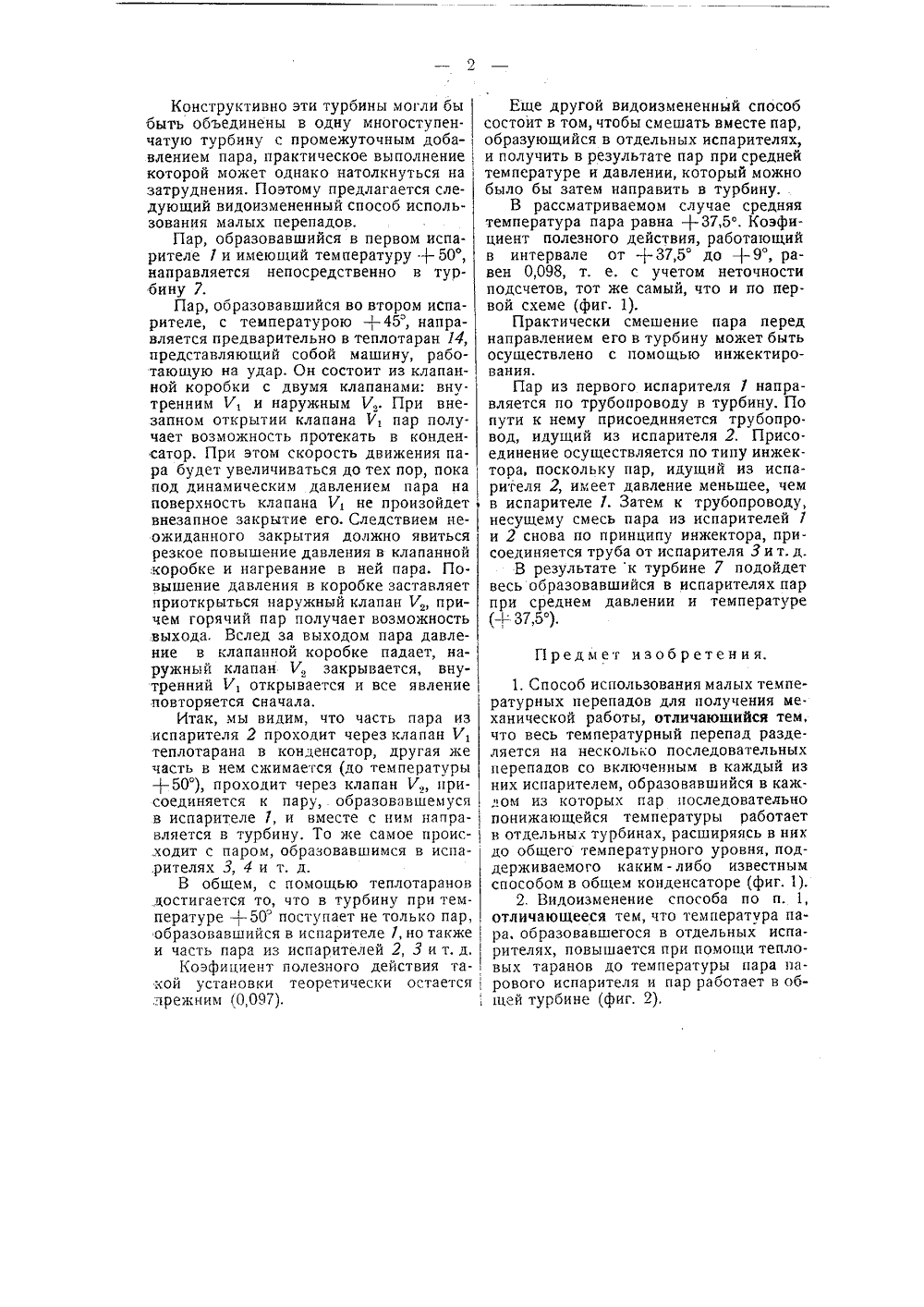

Класс 4 бд, 1849658 АВТОРСНОЕ СЗМДЕТЕЛвСТВО НА МЗОУЕТЕНМЗ ОПИСАНИЕ способа использования малых температурных перепадов для получения механической работы. К авторскому свидетельству М, А. Велле, заявленному 21 декабря 1935 года (спр, о перв,182760),О выдаче авторского свидетеиьства опубииковано 31 августа 1936 года.Темпер. перепад в щ с 6 сб й о о О Среднийи. п, д. от до 501 9 45 9 40 9 35 9 30 9 569,2 0,135 572.0 0,121 7 8 9 10 11 12 77 б 9 61 52 42 574.80,106 577,5 0,090 580,2 0,072 583,1 0,057 0,097 25 9 При предлагаемом способе использования малых температурных перепадов для получения механической работы в каждый из таких последовательных перепадов включают испаритель, причем образовавшийся в каждом из них пар или работает в отдельных турбинах, или отводится в одну общую турбину, проходя через теплотараны, в которых температура пара повышается или смешивается с понижением температуры до некоторой средней, при которой он и поступает в турбину,На чертеже фиг, 1 изображает схему работы пара в отдельных турбинах; фиг, 2 - схему работы пара, проходящего через теплотараны; фиг. 3 - схему работы пара для случая, когда температура пара понижается до некоторого среднего значения.Общая схема извлечения максимального количества механической работы при подобном охлаждении состоит в следующем. Вода при температуре+55 подается в первый испаритель 1, а образовавшийся пар при температуре +50 поступает в первую турбину 7, а из нее при температуре 9 в кондея. сатор 13,Охлажденная до +50 вода поступает во второй испаритель 2, где снова охлаждается на 5 и т. д до тех пор,пока в последнем испарителе 6 она не , приобретет, наконец, нужную темпера. туру +25. Пар с постепенно понижающейся температурой поступает из испарнтелей в турбины 8, У, 12.В нижепомещенной таблице, в виде иллюстрации, приведен подсчет среднего коэфициента полезного действия для устройства, изображенного на фиг. 1. Полученный средний коэфициент полезного действия (0,097) рассмотренной установки выше того коэфициента (0,057) который был бы получен, если бы воду испарителя сразу охладили до + 25 и пропустили весь образовавшийся пар через одну турбину,Однако этот способ требует сложной установки, заключающей в себе шесть турбин,Конструктивно эти турбины могли бы быть объединены в одну многоступенчатую турбину с промежуточным доба-влением пара, практическое выполнение которой может однако натолкнуться назатруднения. Поэтому предлагается следующий видоизмененный способ использования малых перепадов.Пар, образовавшийся в первом испарителе 1 и имеющий температуру+50, направляется непосредственно в турбину 7.Пар, образовавшийся во втором испарителе, с температурою +45, направляется предварительно в теплотаран 14, представляющий собой машину, работающую на удар. Он состоит из клапанной коробки с двумя клапанами; вну. тренним У, и наружным Ь При внезапном открытии клапана К пар получает возможность протекать в конденсатор. При этом скорость движения пара будет увеличиваться до тех пор, пока под динамическим давлением пара на поверхность клапана Р не произойдет внезапное закрытие его, Следствием неожиданного закрытия должно явиться резкое повышение давления в клапанной :коробке и нагревание в ней пара. Повышение давления в коробке заставляет приоткрыться наружный клапан причем горячий пар получает возможность выхода. Вслед за выходом пара давление в клапанной коробке падает, наружный клапан закрывается, внутренний Ь, открывается и все явление повторяется сначала.Итак, мы видим, что часть пара из .испарителя 2 проходит через клапан Ъ, теплотарана в конденсатор, другая же часть в нем сжимается (до температуры +50), пооходит через клапан присоединяется к пару, образовавшемуся в испарителе 7, и вместе с ним направляется в турбину. То же самое происходит с паром, образовавшимся в испа.рителях 3, 4 и т. д.В общем, с помощью теплотаранов достигается то, что в турбину при температуре +50 поступает не только пар, образовавшийся в испарителе 7, но также и часть пара из испарителей 2, 3 и т. д.Коэфициент полезного действия такой установки теоретически остается прежним (0,097),Еще другой видоизмененный способ состоит в том, чтобы смешать вместе пар, образующийся в отдельных испарителях, и получить в результате пар при средней температуре и давлении, который можно было бы затем направить в турбину,В рассматриваемом случае средняя температура пара равна +37,5. Коэфициент полезного действия, работающий в интервале от +37,5 до +9, равен 0,098, т. е, с учетом неточности подсчетов, тот же самый, что и по первой схеме (фиг, 1).Практически смешение пара перед направлением его в турбину может быть осуществлено с помощью инжектирования.Пар из первого испарителя 7 направляется по трубопроводу в турбину, По пути к нему присоединяется трубопровод, идущий из испарителя 2. Присоединение осуществляется по типу инжектора, поскольку пар, идущий из испарителя 2, имеет давление меньшее, чем в испарителе 7. Затем к трубопроводу, несущему смесь пара из испарителей 1 и 2 снова по принципу инжектора, присоединяется труба от испарителя 3 и т. д.В результате к турбине 7 подойдет весь образовавшийся в испарителях пар при среднем давлении и температуре (+ 37,5),Предмет изобретения,1, Способ использования малых температурных перепадов для получения механической работы, Отличающийся тем,что весь температурный перепад разделяется на несколько последовательныхперепадов со включенным в каждый изних испарителем, образовавшийся в каж дом из которых пар последовательнопонижающейся температуры работаетв отдельных турбинах, расширяясь в нихдо общего температурного уровня, поддерживаемого каким - либо известнымспособом в общем конденсаторе (фиг, 1).2. Видоизменение способа по п. 1,, отличающееся тем, что температура пара, образовавшегося в отдельных испарителях повышается при помощи тепло)вых таранов до температуры пара парового испарителя и пар работает в об, щей турбине (фиг. 2),7 д 3, Видоизменение способа по п, 1, отличающееся тем, что температура пара поддерживается на среднем уровне температуры путем смешения пара, образовавшегося в отдельных испарителяхпри помощи последовательно действующих инжекторов, и смесь пара работаетв общей турбине (фиг, 3,Тип., Печзтнь,й Трудф. Зак. 995 - 4 ОО

Смотреть

Заявка

182760, 21.12.1935

Велле М. А

МПК / Метки

МПК: F01K 7/34

Метки: использования, малых, механической, перепадов, работы, температурных

Опубликовано: 31.08.1936
