Устройство формирования фазоманипулированного сигнала

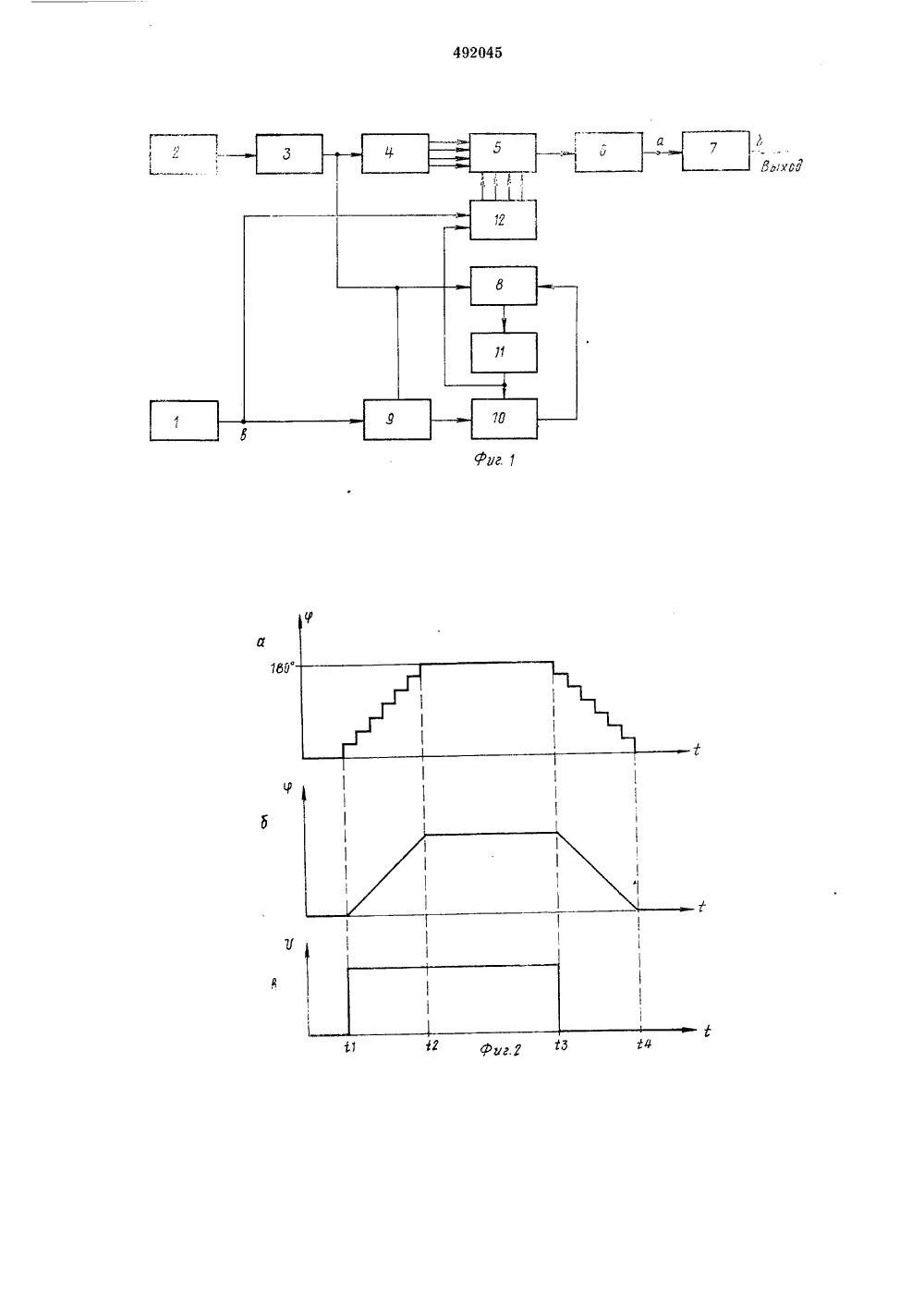

ОПИСАНИЕ ИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(1 ц 492045 Союз Советских Социалистических Республик(51) Ч Кт исоединением заявки ЛЪ Государственный комитет Совета Министров СССР по делам изобретений(54) УСТРОИСТВО ДЛЯ ФОРМИРОВАНИЯ ФАЗОМАНИПУЛИРОВАННОГО СИГНАЛА Изобретение относится к области радиотехники и может быть использовано в передатчиках, работающих с фазовой манипуляцией.Известно устройство для формирования фазоманипулированного сигнала, содержащее источник манипулирующих импульсов и генератор несущей частоты, последовательно к которому присоединены формирователь импульсов, кольцевой регистр сдвига, дешифратор, делитель частоты и фильтр,Для уменьшения внеполосных составляющих спектра фазоманипулированного сигнала в предлагаемом устройстве выход формирователя импульсов соединен дополнительно со 15 входами схемы И и формирователя импульса установки, источник манипулирующих импульсов соединен со вторым входом формирователя импульса установки, выход которого соединен со сбросовым входом счетчика, счет ный вход которого через второй делитель частоты соединен свыходом схемы И, второй вход которой соединен с выходом счетчика, а выход второго делителя частоты присоединен также к тактовому входу кольцевого ревер сивного регистра сдвига, реверсирующий вход которого соединен с источником манцпулируюших импульсов, а выходы - с вертикальными шинами дешифратора.На фиг. 1 изображена блок-схема предло женного устройства; на фиг. 2 - временная диаграмма, поясняющая его работу.Устройство содержит источник 1 манипулирующих импульсов, генератор 2 несущей частоты, последовательно к которому присоединены формирователь 3 импульсов, кольцевой регистр 4 сдвига, дешифратор 5, делитель б частоты и фильтр 7. Выход формирователя 3 импульса соединен дополнительно со входамц схемы И 8 и формирователя 9 импульса установки. Источник 1 манипулирующих импульсов соединен со вторым входом формирователя 9 импульса установки, выход которого соединен со сбросовым входом счетчика 10. Счетный вход счетчика 10 через второй дели- гель 11 частоты соединен с выходом схемы И 8, второй вход которой соединен с выходом счетчика, Выход делителя 11 частоты присоединен также к тактовому входу кольцевого реверсивного регистра 12 сдвига, реверсируюпп;и вход которого соединен с источникомманипулирующих импульсов, а выходы - с вертикальными шинами дешпфратора 5.Устройство работает следующим образом, Напряжение несущей частоты генератора 2 преобразуется формирователем 3 импульсов в последовательность импульсов, которая подается на вход кольцевого регистра 4 сдвига. С каждой ячейки регистра 4 на горизонтальные шины дешифратора 5 подается напряжение, 492045которое сдвинуто по фазе на определенную величину. При этом на выходе дешифратора 5 всзникает напряжение в зависимости от комбинации напряжений на вертикальных шинах, которое снимается с каждой ячейки кольцевого реверсивного регистра 12, При поступлении импульсов на тактовый вход регистра 12 его выходные напряжения меняются так, что на выходе дешифратора 5 последовательно появляются соответствующие напряжения. Форма напряжения на выходе делителя 6 показана на фиг. 2,а, Период времени 11 - 1 соответствует поступлению импульсов на тактовый вход регистра 12, а период времени 12 - з - отсутствию импульсов. Период времени 1 - 1 соответствует поступлению импульсов при осуществлении в регистре 12 реверса, который включается сигналами, поступающими от источника 1 манипулирующих импульсов. Последовательность импульсов с выхода формирователя 3 поступает через схему И 8 на делитель 11 и с его выхода на тактовый вход регистра 12, Таким образом, делитель 11 определяет длительность ступенек фазовых переходов, а импульсы на сго выходе подсчитываются счетчиком 10. При заполнении счетчика 10 схема И 8 закрывается выходным напряжением счетчика 10, при этом на тактовый вход регистра 12 импульсы больше не поступают, Для формирования заднего фронта фазоманипулированного сигнала на счетчик 10 подается импульс сброса, который переводит счетчик в нулевое состояние, открывая схему И 8, При этом процесс повторяется в обратном порядке, так как регистр 12 реверсирован нулевым уровнем, поступающим от источника 1 манипулирующих импульсов (см. фиг. 2, в). Импульс установки на выходе формирователя 9 возникает из импульса последовательности несущей частоты при изменении манипулирующего сигнала от нуля до единицы и наоборот.5 Таким образом, устройство формирует фазоманипулированный сигнал, показанный на фиг. 2, а, который после пропускания через полосовой фильтр 7 преобразуется в фазоманипулированный сигнал с трапецеидальным 10 округлением( см. фиг. 2,б). Формула изобретенияУстройство для формирования фазоманипу 15 лированного сигнала, содержащее источникманипулирующих импульсов и генератор несущей частоты, последовательно к которомуприсоединены формирователь импульсов,кольцевой регистр сдвига, дешифратор, дели 20 тель частоты и фильтр, отличающеесятем, что, с целью уменьшения внеполосных составляющих спектра фазоманипулированногосигнала, выход формирователя импульсов соединен дополнительно со входами схемы И25 и формирователя импульса установки, источник манипулирующих импульсов соединен сов",орым входом формирователя импульса установки, выход которого соединен со сбросовым входом счетчика, счетный вход которогоЗО через второй делитель частоты соединен свыходом схемы И, второй вход которой соединен с выходом счетчика, а выход второгоделителя частоты присоединен также к тактовому входу кольцевого реверсивного регистра35 сдвига, реверсирующий вход которого соединен с источником манипулирующих импульсов, а выходы - с вертикальными шинамидешифратор а,
