Устройство для формирования прогрессивно изменяющегося временного интервала

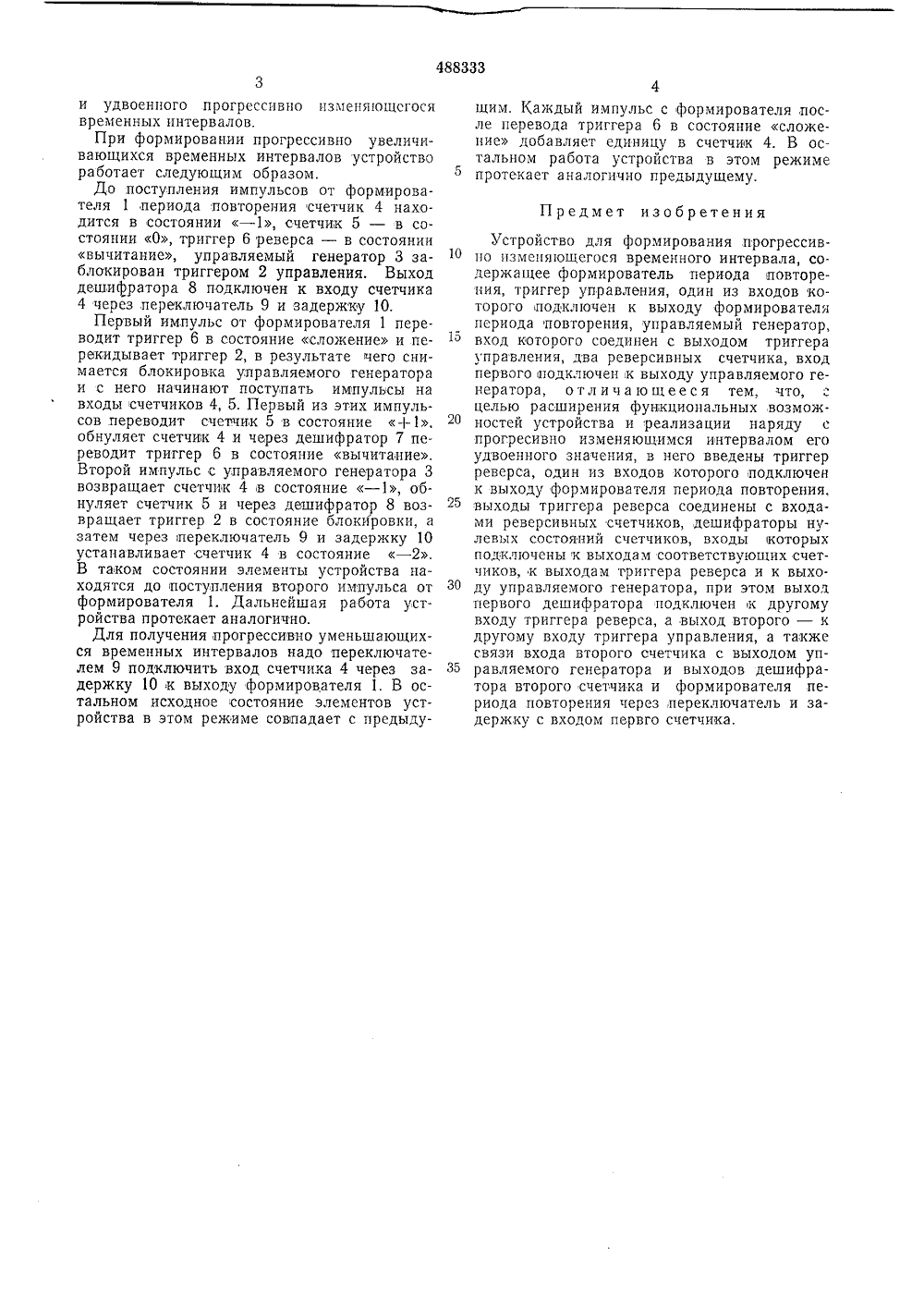

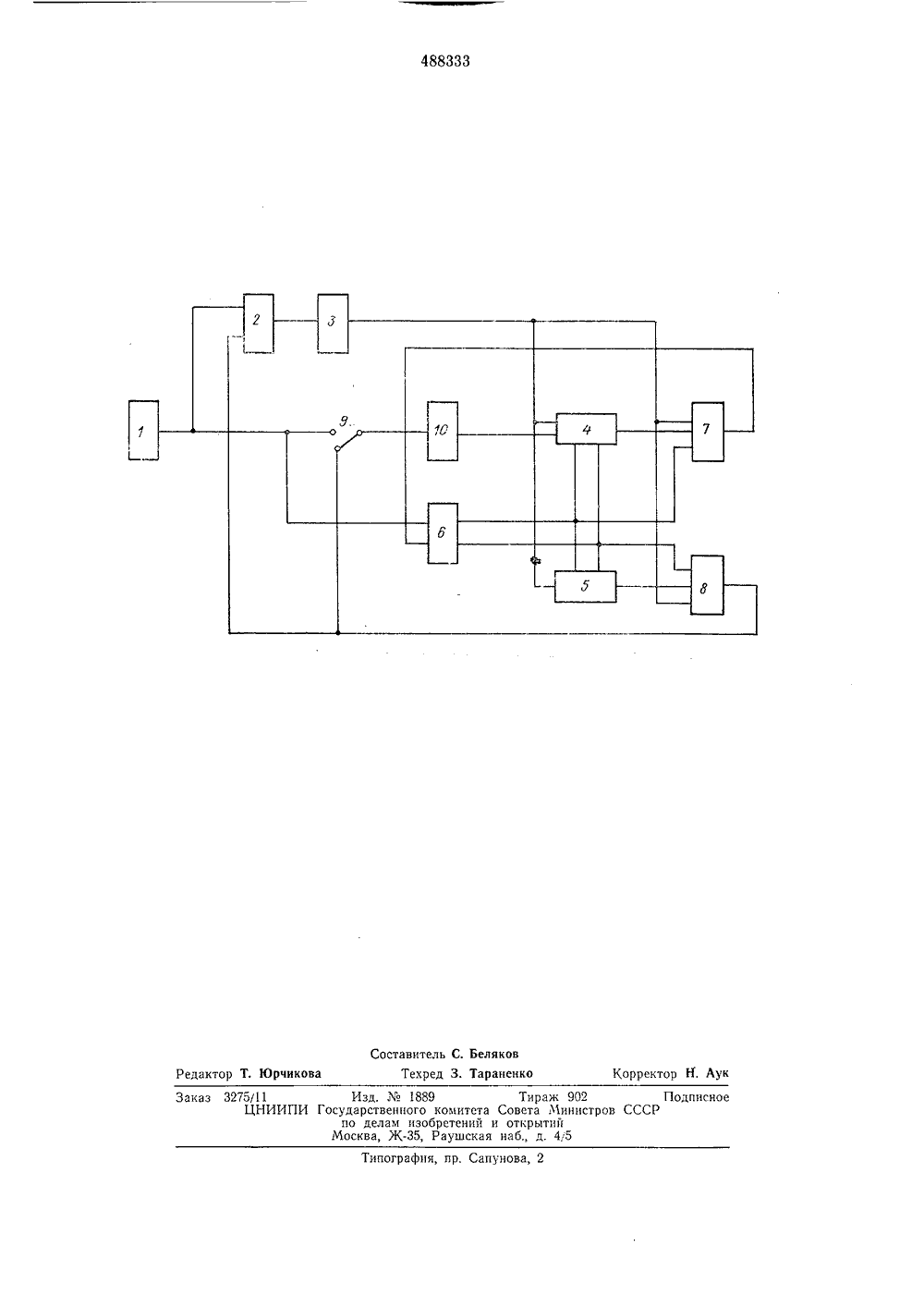

юигтентно- :-Р 1.-Ф ъ 4 абуаедтгФЖ.;Р . Ь, п 1 488333 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ(23) ПриоритетОпубликовано 15,10.75. Бюллетень38 Дата опубликования описания 16.01.76 Государственный комитет Совета Министров СССР 3) УДК 621.394,142(088.8) по делам изобретений открытии(71) Заявител Специальное конструкторское бюро ордена Трудового Красно Знамени Института радиотехники и электроники АН ССС(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ОГРЕССИВНО ИЗМЕНЯЮЩЕГОСЯ ВРЕМЕННОГ ИНТЕРВАЛАИзобретение относится к устройствам и может быть программных блоках импульс рометров ядерного резонанса. Известно устройство для прогрессивно изменяющегося тервала, содержащее формир повторения, триггер управлени генератор, два счетчика и с ного сравнения кодов счетчивремязадающим использовано в ных радиоспектформирования временного инватель периода я, управляемый хему поразрядЦель изобретения - расширение функциональных возможностей устройства и реализацию наряду с прогрессивно изменяющимся интервалом его удвоенного значения. Для этого в предлагаемое устройство введены триггер реверса, один из входов которого соединен с выходом формирователя периода повторения, выходы триггера реверса подключены к входам двух реверсивных счетчиков, дешифраторы нулевых состояний счетчвков и связи входа второго счетчика с выходом управляемого генератора и входа первого счетчика через задержку и переключатель с выходамп дешифратора второго счетчика и формирователя периода повторения, Входы дешифраторов подключены к выходам соответствующих счетчиков, а также к выходам триггера реверса и управляемого генератора, выход первого дешифратора подключен к другому входу триггера реверса, а выход второго - к другому входу триггера управления.На чертеже показана блок-схема,предлагаемого устройства.Устройство содержит формирователь 1 периода повторения, триггер 2 управления, управляемый генератор 3, счетчики 4 и 5, триггер 6 реверса, дешифраторы 7 и 8 нулевых состояний счетчиков 4 и 5, переключатель 9 и задержку 10.Один из входов триггера 2 подключен квыходу формирователя 1, другой его вход - к выходу дешифратора 8. Вход управляемого генератора 3 соединен с выходом триггера 2.15 Счетчик 4 одним из своих входов подключенчерез задержку 10 и переключатель 9 к выходу формирователя 1 и к выходу дешифратора 8. Другой вход счетчика 4 и один пз входов счетчика 5 соединены с выходом управ О ляемого генератора. Остальные входы счетчиков подключены к выходам триггера 6, Один из входов последнего подсоединен к выходу формирователя 1, другой - к выходу дешифратора 7, Входы дешифратора 7 под ключены к выходам управляемого генератора 3, счетчика 4 п триггера 6, Входы дешифратора 8 подключены к выходам управляемого генератора 3, счетчика 4 и триггера 6.Выходы дешифраторов являются соответст венно выходамп прогрессивно изменяющегосяи удвоенного прогрессивно измепяющсгося временных интервалов.При формировании прогрессивно увеличивающихся временных интервалов устройство работает следующим образом.До .поступления импульсов от формирователя 1 периода повторения счетчик 4 находится в состоянии- 1, счетчик 5 - в состоянии О, триггер 6 реверса - в состоянии вычитание, управляемый генератор 3 заблокирован триггером 2 управления, Выход дешифратора 8 подключен к входу счетчика 4 через переключатель 9 и задержку 10.Первый импульс от формирователя 1 переводит триггер 6 в состояние сложение и перекидывает триггер 2, в результате чего снимается блокировка управляемого генератора и с него начинают поступать импульсы на входы счетчиков 4, 5. Первый из этих импульсов переводит счетчик 5 в состояние +1, обнуляет счетчик 4 и через дешифратор 7 переводит триггер 6 в состояние вычитание, Второй импульс с управляемого генератора 3 возвращает счетчик 4 в состояние- 1, обнуляет счетчик 5 и через дешифратор 8 возвращает триггер 2 в состояние блокировки, а затем через переключатель 9 и задержку 10 устанавливает счетчик 4 в состояние- 2. В таком состоянии элементы устройства находятся до поступления второго импульса от формирователя 1. Дальнейшая работа устройства протекает аналогично.Для получения прогрессивно уменьшающихся временных интервалов надо переключателем 9 подключить вход счетчика 4 через задержку 10 к выходу формирователя 1. В остальном исходное состояние элементов устройства в этом режиме совпадает с предыду 4щим, Каждый импульс с формирователя после перевода триггера 6 в состояние сложение добавляет единицу в счетчик 4. В остальном работа устройства в этом режиме протекает аналогично предыдущему. Предмет изобретенияУстройство для формирования прогрессив по изменяющегося временного интервала, содержащее формирователь периода повторения, триггер управления, один из входов которого подключен к выходу формирователя периода повторения, управляемый генератор, вход которого соединен с выходом триггера управления, два реверсивных счетчика, вход первого подключен к выходу управляемого генератора, о т л и ч а ю щ е е с я тем, что, целью расширения функциональных возможностей устройства и реализации наряду с прогресивно изменяющимся интервалом его удвоенного значения, в него введены триггер реверса, один из входов которого подключен к выходу формирователя периода повторения, выходы триггера реверса соединены с входами реверсивных счетчиковдешифраторы нулевых состояний счетчиков, входы которых подключены к выходам соответствующих счетчиков, к выходам триггера реверса и к выхо. ЗО ду управляемого генератора, при этом выходпервого дешифратора подключен к другому входу триггера реверса, а выход второго - к другому входу триггера управления, а также связи входа второго счетчика с выходом упЗ 5 равляемого генератора и выходов дешифратора второго счетчика и формирователя периода повторения через, переключатель и задержку с входом первго счетчика.488333 оставитель С. Беляко Корректор Н. Тараненк едактор Т, Юрчик ПодписноСР пографня, пр. Сапунова, 2 аз 3275/11 Изд. М. 1889 ЦНИИПИ Государственного комитета С по делам изобретений и Москва, Ж, Раушская
