Преобразователь кода в период повторения импульсов

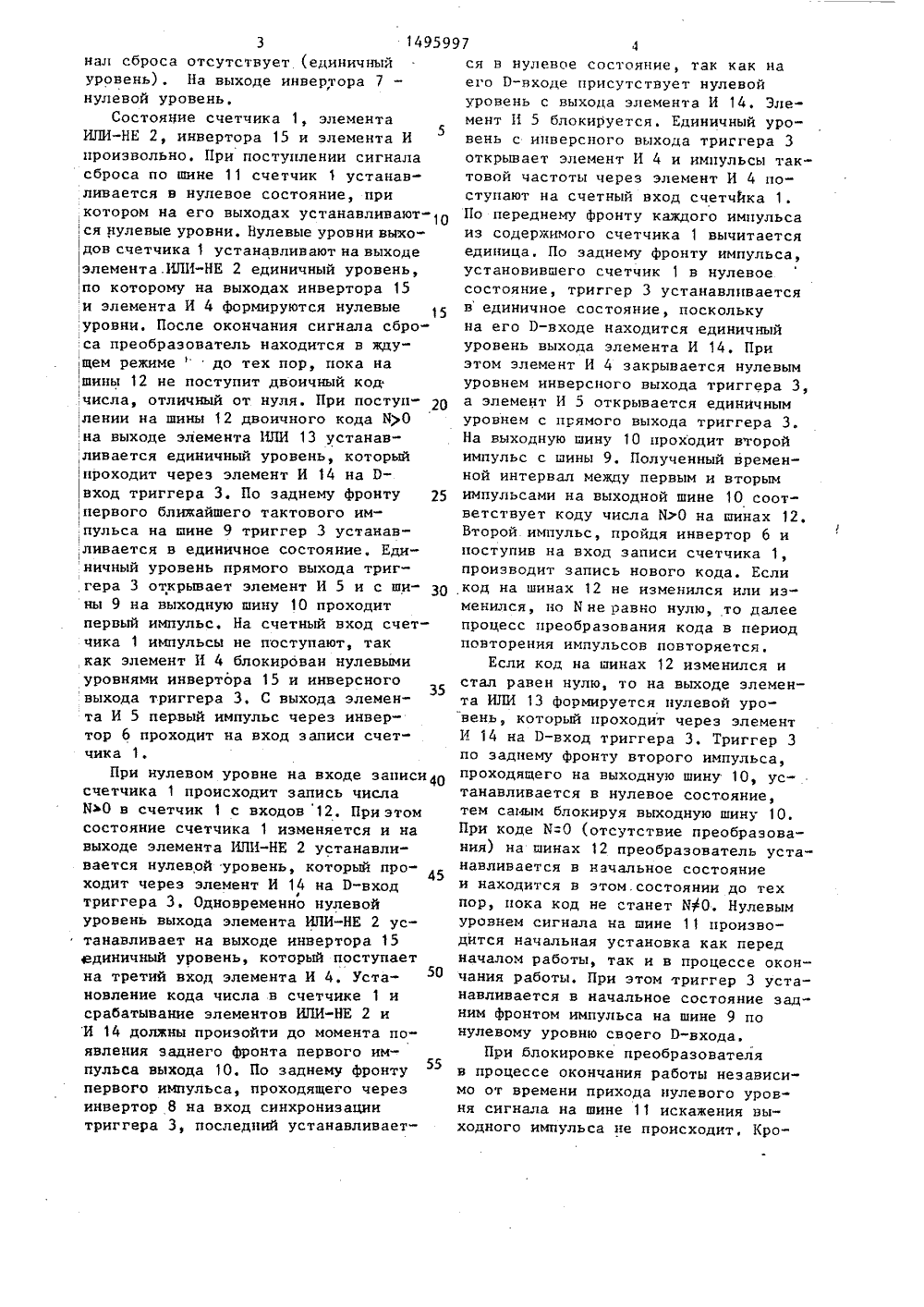

3 149599нал сброса отсутствует (единичныйуровень), На выходе инверторанулевой уровень,Состояние счетчика 1, элементаИЛИ-НЕ 2, инвертора 15 и элемента И5произвольно. При поступлении сигналасброса по шине 11 счетчик 1 устанавливается в нулевое состояние, прикотором на его выходах устанавливают,ся нулевые уровни. Нулевые уровни выходов счетчика 1 устанавливают на выходеэлемента,ИЛИ-НЕ 2 единичный уровень,по которому на выходах инвертора 15и элемента И 4 формируются нулевыеуровни, После окончания сигнала сброса преобразователь находится в жду,щем режимедо тех пор, пока нашины 12 не поступит двоичный кодчисла, отличный от нуля. При поступлении на шины 12 двоичного кода М)0на выходе элемента ИЛИ 13 устанав,ливается единичный уровень, которыйнроходит через элемент И 14 на Рвход триггера 3. По заднему фронту 25,первого ближайшего тактового импульса на шине 9 триггер 3 устанав,ливается в единичное состояние, Единичцый уровень прямого выхода триг,гера 3 открывает элемент И 5 и с шины 9 на выходную шину 10 проходитпервый импульс. На счетный вход счетчика 1 импульсы не поступают, таккак элемент И 4 блокирован нулевымиуровнями инвертора 15 и инверсноговыхода триггера 3, С выхода элемента И 5 первый импульс через инвертор 6 проходит на вход записи счетчика 1,При нулевом уровне на входе записи 40счетчика 1 происходит запись числаИО в счетчик 1 с входов 12, При этомсостояние счетчика 1 изменяется и навыходе элемента ИЛИ-НЕ 2 устанавливается нулевой уровень, который проходит через элемент И 14 на Р-входтриггера 3, Одновременно нулевойуровень выхода элемента ИЛИ-НЕ 2 устанавливает на выходе инвертора 15единичный уровень, который поступаетна третий вход элемента И 4, Установление кода числа в счетчике 1 исрабатывание элементов ИЛИ-НЕ 2 иИ 14 должны произойти до момента появления заднего фронта первого импульса выхода 10. По заднему фронтупервого импульса, проходящего черезинвертор 8 на вход синхронизациитриггера 3, последний устанавливается в нулевое состояцие, так как ца его Р-входе присутствует нулевой уровень с выхода элемента И 14. Элемент И 5 блокируется. Единичный уровень с инверсного выхода триггера 3 открывает элемент И 4 и импульсы тактовой частоты через элемент И 4 поступают ца счетный вход счетчйка 1. По переднему фронту каждого импульса из содержимого счетчика 1 вычитается единица, По заднему фронту импульса, установившего счетчик 1 в нулевое состояние, триггер 3 устанавливается в единичное состояние, поскольку на его Р-входе находится единичный уровень выхода элемента И 14. При этом элемент И 4 закрывается нулевым уровнем инверсного выхода триггера 3, а элемент И 5 открывается единичным уровнем с прямого выхода триггера 3. На выходную шину 10 проходит второй импульс с шины 9. Полученный временной интервал между первым и вторым импульсами на выходной шине 10 соответствует коду числа И 0 на шинах 12. Второй импульс, пройдя ицвертор б и поступив ца вход записи счетчика 1, производит запись нового кода. Если код на шинах 12 не изменился или изменился, цо И не равно нулю, то далее процесс преобразования кода в период повторения импульсов повторяется,Если код на шинах 12 изменился и стал равен нулю, то на выходе элемента ИЛИ 13 формируется нулевой уровень, который проходит через элемент И 14 на Р-вход триггера 3. Триггер 3 по заднему фронту второго импульса, проходящего на выходную шину 10, устанавливается в нулевое состояние, тем самым блокируя выходную шину 1 О. При коде И=О (отсутствие преобразования) на шинах 12 преобразователь устанавливается в начальное состояние и находится в этом. состоянии до тех пор, пока код не станет ИО. Нулевым уровнем сигнала на шине 11 производится начальная установка как перед началом работы, так и в процессе окончания работы. При этом триггер 3 устанавливается в начальное состояние задним фронтом импульса ца шине 9 по нулевому уровню своего Р-входа.При блокировке преобразователя в процессе окончания работы независимо от времени прихода нулевого уровня сигнала на шине 11 искажения выходного импульса не происходит. 1(ро 1495997ме того, пуск преобразования можно проводить после установки на шинах 12 кода МФО снятием нулевого уровня на шине 11, При этом счетчик 1 блокирован своим нулевым состоянием по5 счетному входу. Поэтому снятие нулевого уровня на шине 11 независимо от импульсов тактовой частоты фазы всегда приводит к началу работы преобразователя с установки триггера 3 в единичное состояние с последуюшими выдачей выходного импульса, занесением входного кода в счетчик 1 и его преобразованием, 15 формула изобретенияПреобразователь кода в период повторения импульсов, содержаший счетчик импульсов, информационные входы 2 О которого являются шинами входного кода, а выходы соединены с соответствующими входами элемента ИЛИ-НЕ, триггер, инверсный выход которого соединен с первым входом первого эле мента И, второй вход которого объединен с первым входом второго элемента И и является шиной синхронизации, первый инвертор, вход которого подключен к выходу второго элемента Ии является выходной шиной, а выходсоединен с входом записи счетчика импульсов, счетный вход которого подключен к выходу первого элемента И,а вход обнуления соединен с выходомвторого инвертора, вход которого является шиной "Сброс", и третий инвертор, вход которого является шинойсинхронизации, а выход подключен квходу синхронизации триггера, прямойвыход которого соединен с вторым входом второго элемента И, о т л ич а ю ш и й с я тем, что, с цельюповышения надежности работы преобразователя, в него введены элемент ИЛИ,третий элемент И и четвертый инвертор, выход которого подключен к третьему входу первого элемента И, авход объединен с первым входом третьего элемента И и подключен к выходуэлемента ИЛИ-НЕ,при этом входы элемента ИЛИ являются шинами входногокода, а выход соединен с вторым входом третьего элемента И, третий входкоторого является шиной "Сброс", авыход подключен к информационномувходу триггера.
