Устройство для формирования импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 488332
Автор: Шамов
Текст

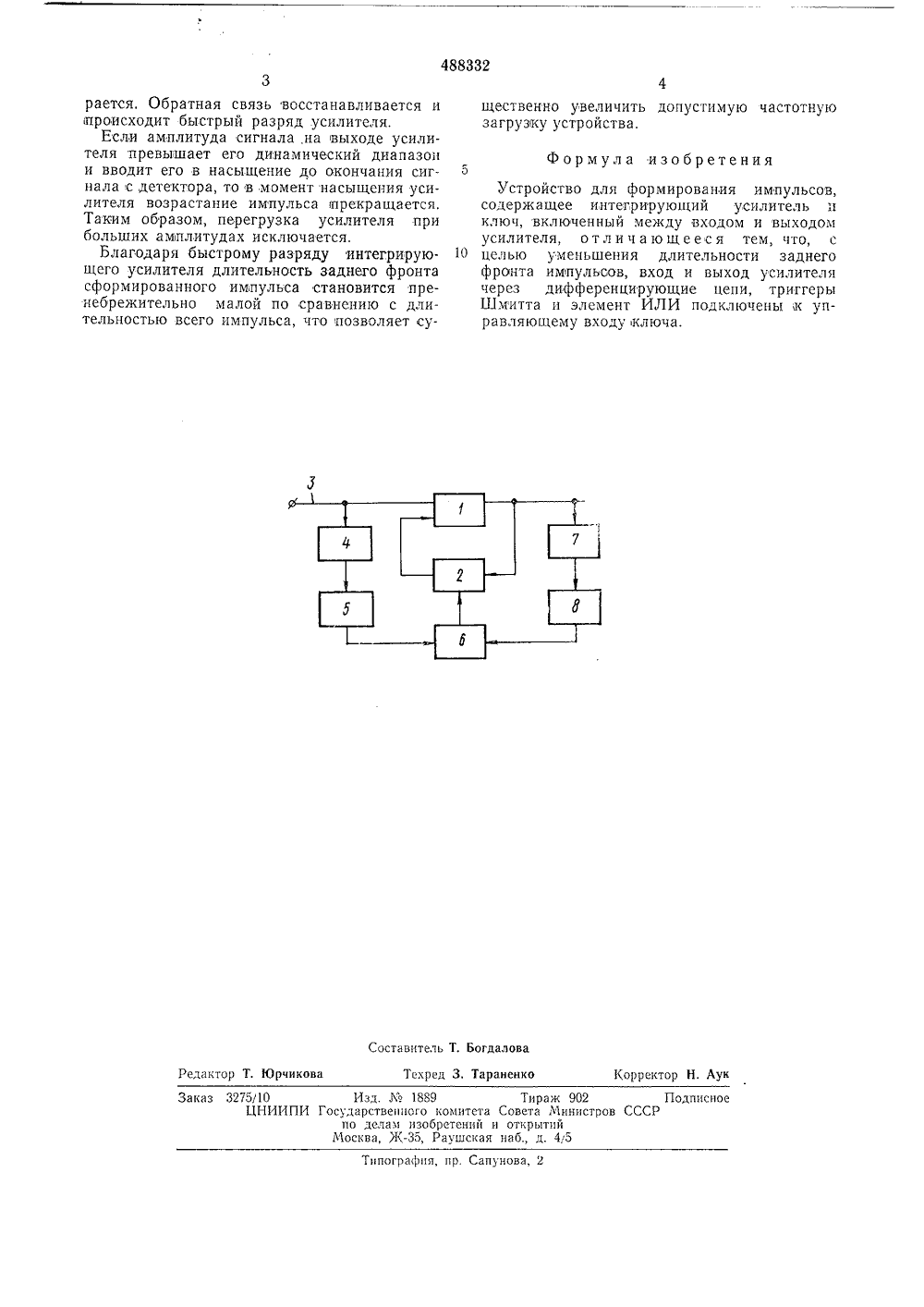

СПИ САНИЕ ИЗОБРЕТЕНИЯ 1 ц 488332 Союз Советских Социалистических(22) Заявлено 24.12,7 с присоединением заявки 23) Пр иор ите Гвсуларственный комитет Совета Министров СССР 1 д)1,К 6 1 3/3 531, Бюллет ликовано 15.10.7 по делам изобретенн и открытий) УСТРОЙСТВО ДЛЯ ФОРМИРОВА ироваможет строеройство предназначено для фмпульсов по длительностиспользовано в ядерном при ния и ибыть и боро нии.Известно устройство для формирования импульсов, содержащее интегрирующий усилитель и ключ, включенный между входом и выходом усилителя.Однако в известном устройстве за счет многократного отражения и неидеального согласования линии задерж 1 ки наблюдаются затягивание заднего фронта и последующие выбросы, что увеличивает общую длительность импульса и снижает допустимую частотную загрузку.Цель изобретения - уменьшение длительности заднего фронта импульсов. Для этого вход и выход усилителя через дифференцирующие цепи, триггеры Шмитта и элемент ИЛИ подключены к управляющему входу ключа.На чертеже показана блок-схема предлагаемого устройства для формирования импульсов.Устройство содержит интегрирующий усилитель 1. Вход и выход которого соединены через ключ 2. Выход 3 детектора ядерных излучений подключен к входу усилителя 1 и через дифференцирующую цепь 4 и триггер Шмитта 5 к входу элемента ИЛИ 6. Выход усилителя через дифференцирующую цепь 7 и триггер Шмитта 8 соединен с вторым входом элемента ИЛИ. Выход элемента ИЛИ подключен к управляющему входу ключа 2,Схема работает следующим образом.В исходном состояниикогда на выходе 3детектора излучений отсутствует сигнал, ключ 2, через который выход усилителя 1 соединен с его входом, открыт, т. е. усилитель 1 10 охвачен сильной обратной связью. Когда навыходе детектора появляется сигна,ч, он дифференцируется на цепи 4, нормализуется на триггере Шмитта 5 и, пройдя через элемент ИЛИ 6, поступает на управляющий вход гклю ча 2 и запирает его. Выход уснлите.чя отключается от входа, т, е. обратная связь размыкается, и входной импульс интегрируется на усилителе. Интегрированный сигнал на выходе усилителя дифференцируется на цепи 7, 20 нормализуется на триггере Шмитта 8 и черезэлемент ИЛИ 6 поступает на управляющий вход ключа 2, поддерживая его в запертом состоянии до тех пор, пока нарастает сигнал на выходе усилителя.25 Если амплитуда сигнала на выходе усилителя находится в линейном диапазоне, происходит полное интегрирование импульса,с выхода детектора. Когда нарастание импульса на выходе усилителя закончено, триггер 8 30 приходит в исходное состояние и ключ отпи488332 Составитель Т. Богдалова Текред 3, Тараненко Редактор Т. Юрчикова Корректор Н, Аук Заказ 3275/10 Изд. М 1889 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Раушская паб., д. 45Типографии, пр. Сапунова, 2 рается. Обратная связь восстанавливается и происходит быстрый разряд усилителя,Если амплитуда сигнала,на выходе усилителя превышает его динамический диапазон и вводит его в насыщение до окончания сигнала с,детектора, то в момент насыщения усилителя возрастание импульса прекращается. Таким образом, перегрузка усилителя при больших амплитудах исключается,Благодаря быстрому разряду интегрирующего усилителя длительность заднего фронта сформированного импульса становится пренебрежительно малой по сравнению с длительностью всего импульса, что позволяет существенно увеличить допустимую частотнуюзагрузп(у устройства,Формула изобретенияУстройство для формирования импульсов,содержащее интегрирующий усилитель и ключ, включенный между входом и выходом усилителя, отличающееся тем, что, с 10 целью уменьшения длительности заднегофронта импульсов, вход и выход усилителя через дифференцирующие цепи, триггеры Шмитта и элемент ИЛИ подключены к управляющему входу ключа.
СмотретьЗаявка
1978748, 24.12.1973
ПРЕДПРИЯТИЕ ПЯ В-2502
ШАМОВ АЛЕКСЕЙ ИВАНОВИЧ
МПК / Метки
МПК: H03K 5/12
Метки: импульсов, формирования
Опубликовано: 15.10.1975
Код ссылки
