Генератр двоичных последовательностей

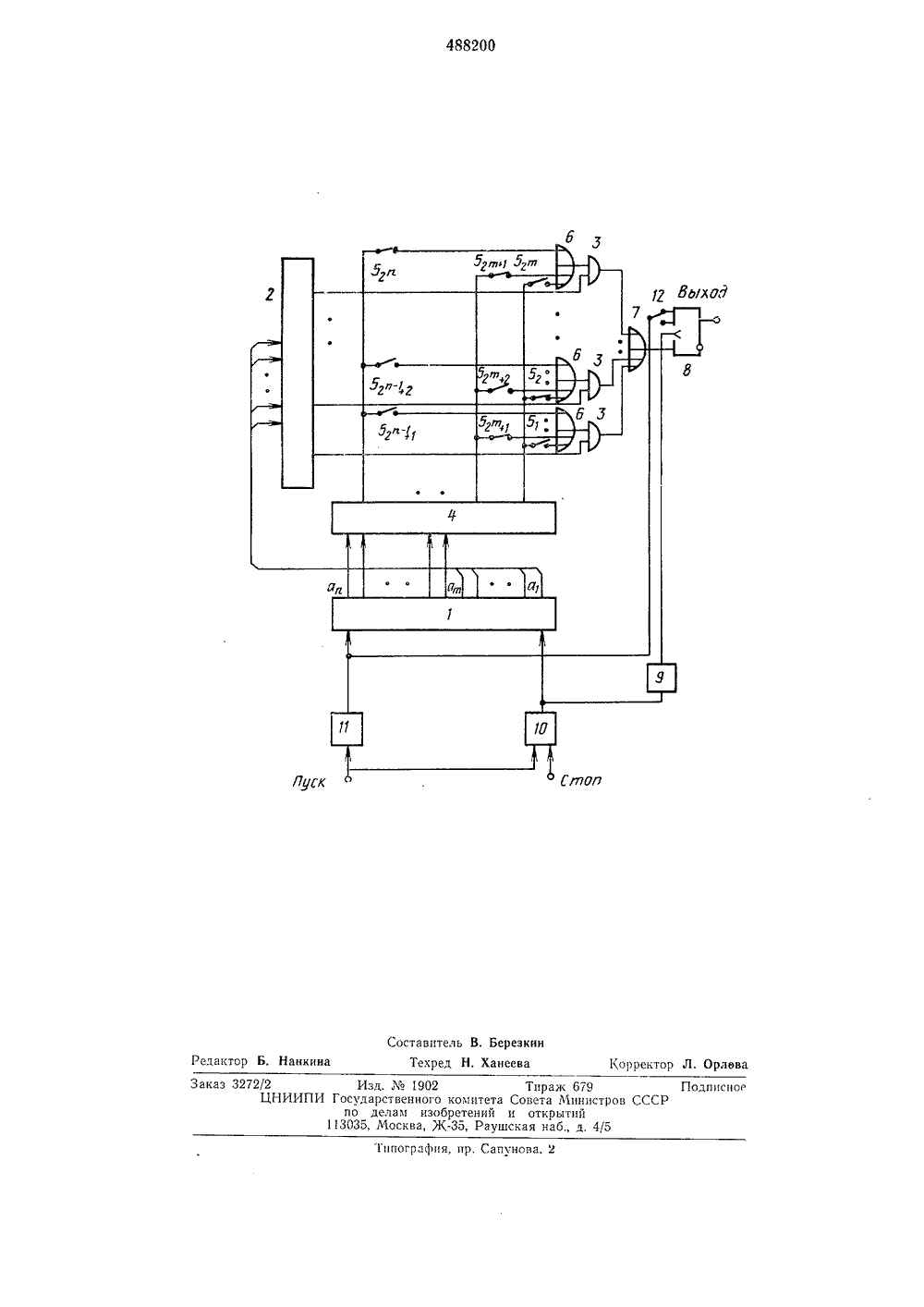

О ПА"Н И Е ИЗОБРЕТЕНИЯ 1 11 488200 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬС ополнительное к авт. свид-ву(21) 1977886/18-2 22) Заявлено 19. 51) М. Кл, 6 06 г 1/ с присоединени заявки Государственный комит Совета Министров ССС ло делам изобретенийи открытий(53) У 1.3 (088 та опубликования ания 09.02.7 Авторы изобретени Орлов и Л. М, Попел Батыре 71) Заявитель 54) ГЕНЕРАТОР ДВОИЧНЫХ ПОСЛЕДОВАТЕЛЪНОСТ ключи с соответствующими вход тов ИЛИ, выходы которых соедин дами соответствующих элементов элементов И подключены к вход 5 ИЛИ, выход которого подключенционному входу триггера. ми элеменены со вхо- И, выходы м элемента к информаНа чертеже приведена схема предлагаемого генератора, где выходы т младших разря дов п=разрядного счетчика 1 соединены свходами первого дешифратора 2, выходы которого соединены с первыми входами соответствующих элементов И 3, выходы (и - т) старших резрядов счетчика 1 соединены с вхо дами второго дешифратора 4, выходы которого через ключи 5 соединены с входами элементов ИЛИ б, выходы которых соединены со вторыми входами соответствующих элементов И 3, выходы этих элементов И подклю чены к входам элемента ИЛИ 7, выход которого подключен к информационному входу триггера 8, счетный вход которого через линию задержки 9 соединен с выходом тактового генератора 10 и с счетным входом счетчика 1, 25 установочный вход которого соединен с выходом элемента пуска 11 и через переключатель 12 - с одним из двух установочных входов триггера 8.Генератор Й 30 работает след то выходы перс первыми вхонтов И, а выхооединены через Изобретение относится к устроиствам для генерирования двоичных последовательностей и может быть применено в системах контроля цифровых интегральных схем.Известны устройства для генерирования двоичных последовательностей, содержащие элементы И, ИЛИ, ключи, дешифраторы, триггер, линию задержки, тактовый генератор, элемент пуска, счетчик, установочный вход которого соединен с выходом элемента пуска и через переключатель - с одним из двух установочных входов триггера, вход элемента пуска соединен с запускающим входом тактового генератора, выход которого соединен со счетным входом счетчика и через линию задержки - со счетным входом триггера, младшие разряды счетчика соединены с входами первого дешифратора, а старшие - с входами второго дешифратора,Однако известному устройству свойственен следующий недостаток: сложность программирования на новый вид кодового кольца типа Д, вызываемая необходимостью применения новой схемы несоответствия.Целью изобретения является расширение класса решаемых задач.Эта цель достигается тем, чвого дешифратора соединеныдами соответствующих элемеды второго дешифратора с двоичных последовательно стеующим образом,5 1 О 15 Вначале ключами 5 ь 5 5 д 5" соответственно тактам 1, 2,., 2", 2" набирают код двоичной последовательности, при этом замкнутое положение ключа соответствует положению 1, а разомкнутое - значению О двоичного кода. Переключатель 12 ставится в положение установка 1 или уста новка в 0 в соответствии с кодом в первом такте последовательности. Затем по команде пуск запускают элемент пуска 11, служащий для формирования пускового импульса, и тактовый генератор 10.Пусковой импульс устанавливает счетчик 1 в нулевое состояние, а триггер 8 в состояние, определяемое переключателем 12, при этом на выходе триггера 8 будет значение сигнала, соответствующее первому такту двоичной последовательности.После окончания действия пускового импульса и с приходом первого импульса от тактового генератора 10 счетчик 1 переходит в первое состояние, в результате чего на выходных шинах дешифраторов 4 и 2 будут единичные выходные сигналы.При замкнутом ключе 5 единичный сигнал пройдет через элемент ИЛИ 6 и через элемент И 3, затем через элемент ИЛИ 7 на информационный вход триггера 8. Импульс тактового генератора, задержанный в линии задержки 9, поступит на счетный вход тактового генератора тогда, когда на информационном входе будет уже установившееся значение сигнала, после чего сигнал с информационного входа пройдет на выход триггера 8.С приходом следующего импульса счетчик 1 переходит во второе состояние и процедура прохождения сигнала повторяется; так будет повторяться для каждого состояния счетчика 1. Так как количество всех возможных состояний у двоичного счетчика с и-разрядами равно 2", то длина периода генерируемой последовательности будет равна 2".Ключ 5 после пуска генератора в первом такте первого периода не участвует в работе, в последующих периодах он будет участво 20 25 зо 35 40 45 вать в работе генератора, Останов работы генератора осуществляется командой стоп, в результате чего останавливается тактовый генератор 10.Количество младших разрядов счетчика 1, присоединяемых к входам первого дешифраи и т.1 тора, равно т=- - при п четном и т=2 2 при п нечетном. При выборе величины т по вышеприведенным зависимостям количество логических элементов генератора получается меньшим, чем при других значениях т,Предлагаемый генератор удобен в программировании и может быть быстро перестроен на любой наперед заданный вид двоичной последовательности. Эти качества позволяют использовать его в различных областях техники. Формула изобретенияГенератор двоичных последовательностей, содержащий элементы И, ИЛИ, ключи, дешифраторы, триггер, линию задержки, тактовый генератор, элемент пуска, счетчик, установочный вход которого соединен с выходом элемента пуска и через переключатель - с одним из двух установочных входов триггера, вход элемента пуска соединен с запускающим входом тактового генератора, выход которого соединен со счетным входом счетчика и через линию задержки - со счетным входом триггера, младшие разряды счетчика соединены с входами первого дешифратора, а старшие - с входами второго дешифратора, отличающийся тем, что, с целью расширения класса решаемых задач, выходы первого дешифратора, соединены с первыми входами соответствующих элементов И, выходы второго дешифратора соединены через ключи с соответствующими входами элементов ИЛИ, выходы которых соединены со вторыми входами соответствующих элементов И, выходы элементов И подключены к входам элемента ИЛИ, выход которого подключен к информационному входу триггера.488200 Составитель В. Березкиндактор Б. Нанкина Техред Н. Ханеева Корректор Л. Орлвва каз 3272/2ЦНИИПИ писц ипография пунова. 2 Изд.1902 Государственного комитета по делам изобретений 113035, Москва, Ж, Рауш
