Регулятор шахтных воздушных потоков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

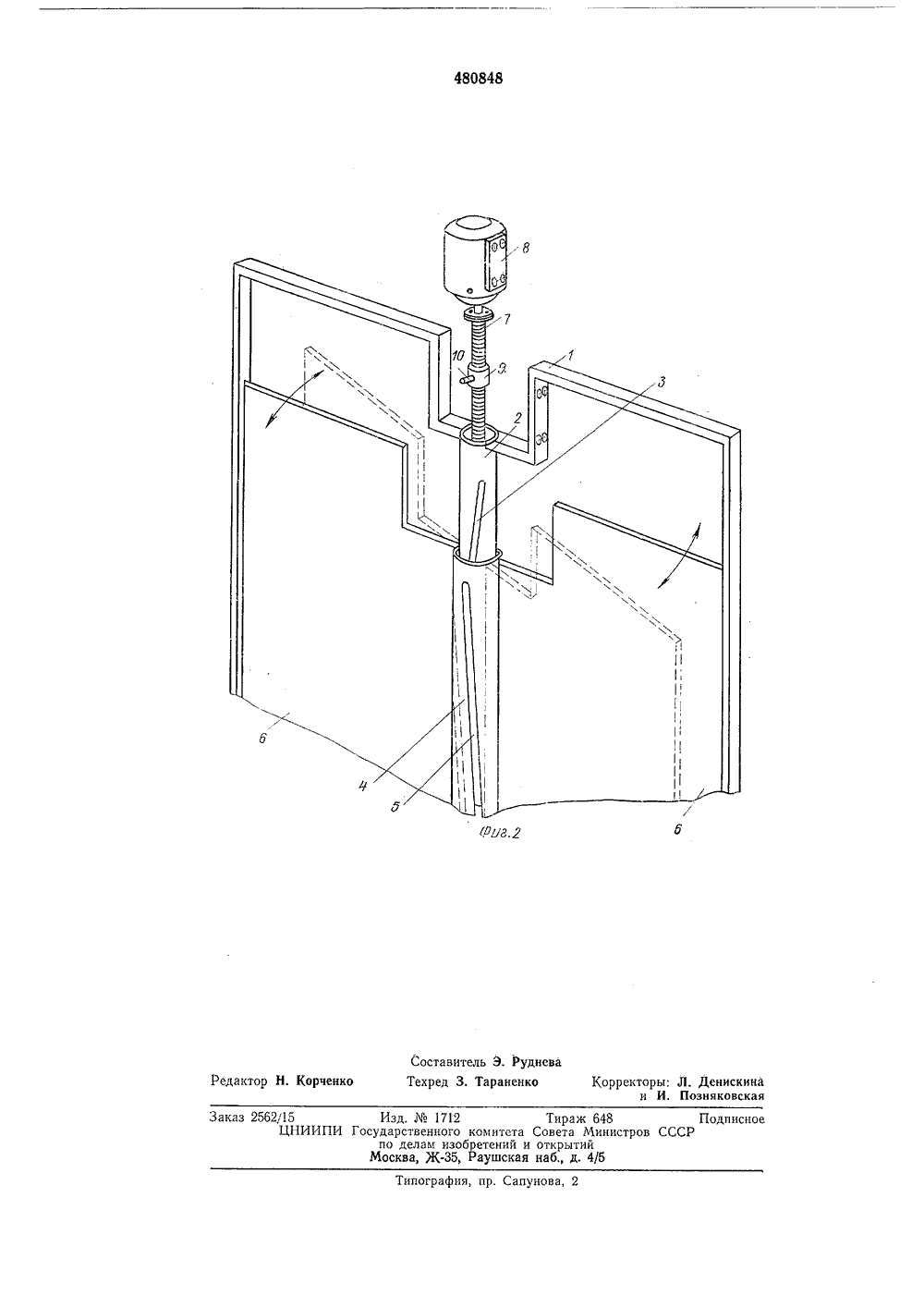

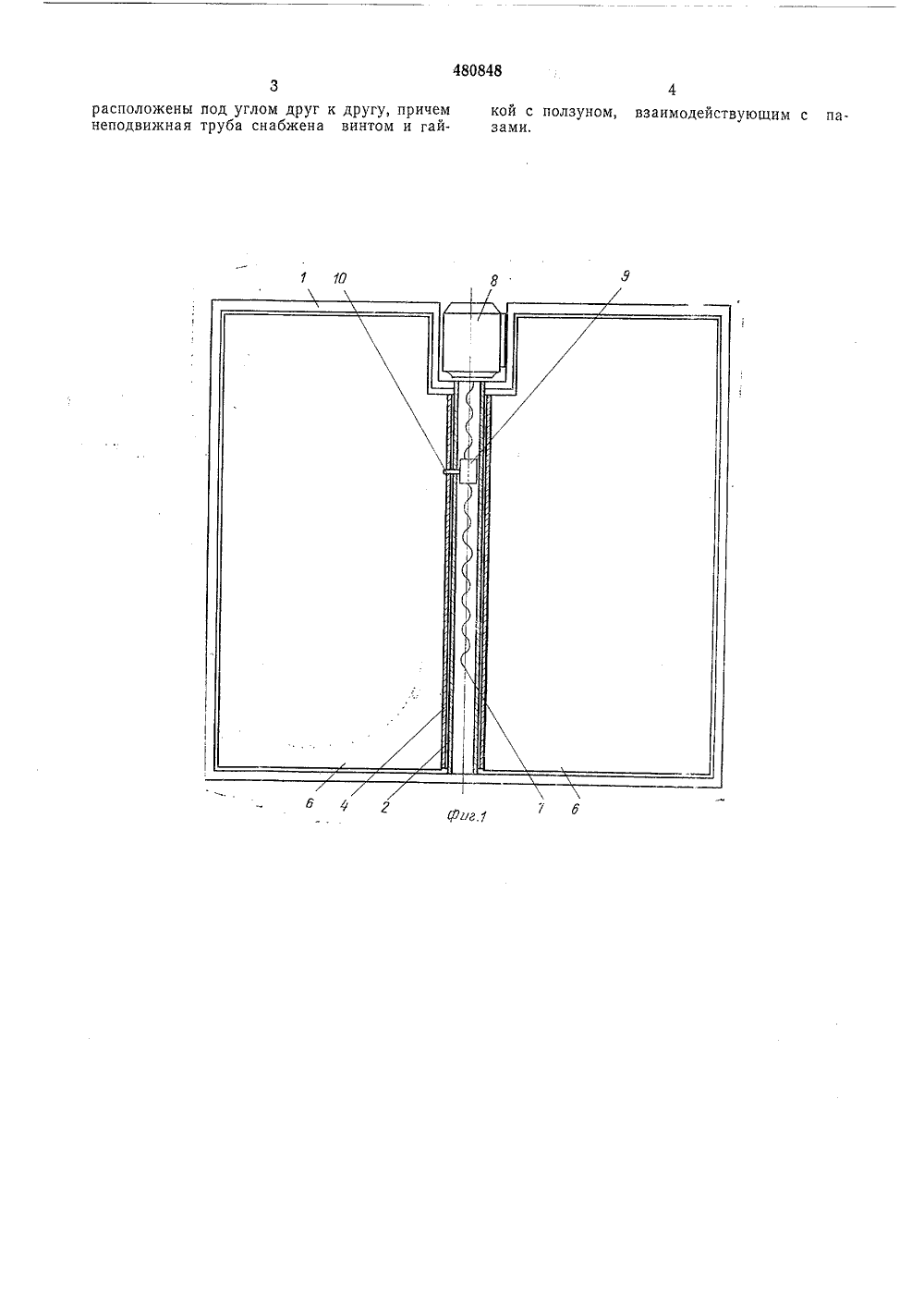

(61) Дополнительное к авт. свид-ву 1) М. Кл. Е 211 1/10 22) Заявлено 16.05.73 (21) 1921172/22 присоединением заявкиГосударственный комитеСовета Министров СССР(088.8) Опубликовано 15.08.75. Бюллетень30Дата опубликования описания 22.10.75 ио делам иэобретени и отирытив 72) Авторы изобретения Ю. П, Роганов и В, В, Мосякин аучно-исследовательский горнорудный институ(71) Заявитель 54) РЕГУЛЯТОР ШАХТНЫХ ВОЗДУШНЫХ ПОТО трубы 2 размещен винт лом двигателя 8. На в гайка 9 с ползуном 10. ные пазы 3 и 5 заходит 5 вижной и неподвижной т Работа регулятора ша токов осуществляется п ния выработки створкам ны на подвижной трубе 10 жение ползуном 10, взаи зом 5. Движение ползун гайке 9, производится п соединенного с двигател положение определяется 15 трубы 2, Направление в меняется посредством р теля 8.едмет изобретен 20 ти регулятор продольныма фиг, 2 -Регулятор шахтных воздушных потоков,включающий раму, створки с осью вращения и механизм поворота с двигателем, отлича ю щ и й с я тем, что, с целью повышения егонадежности и расширения диапазона применения, механизм поворота выполнен в виде двух установленных одна в другой подвижной и неподвижной труб, каждая из которых име- ЗО ет по одному направляющему пазу, которые Изобретение относится к горному делу и может быть использовано для регулирования шахтных воздушных потоков.Известен регулятор шахтных воздушных потоков, включающий раму, створки с осью вращения и механизм поворота с двигателем. Однако указанный регулятор недостаточно надежен в работе и имеет небольшой диапазон применения.Целью изобретения является повышение надежности работы и расширение диапазона применения. Это достигается тем, что механизм поворота выполнен в виде двух установленных одна в другой подвижной и неподвижной труб, каждая труба имеет по одному направляющему пазу, которые расположены под углом друг к другу, причем неподвижная труба снабжена винтом и гайкой с ползуном, взаимодействующим с пазами.На фиг. 1 показан предлагаемь"шахтных воздушных потоков сразрезом механизма поворота; нрегулятор в аксонометрии.Регулятор шахтных воздушных потоков содержит раму 1, по оси которой установлена и жестко скреплена с ней неподвижная труба 2 с направляющим пазом 3. На неподвижную трубу насажена подвижная труба 4 с направляющим пазом 5. К подвижной трубе жестко присоединены створки 6, Внутри неподвижной 7, соединенный с ваинтерасположена Ползун 10 через сквозв зацепление с подрубами.хтных воздушных поутем изменения сече- и б, которые укрепле, приводимой в двимодействующим с паа 10, укрепленного на ри помощи винта 7, ем 8, а его заданное пазом 3 неподвижной ращения створок б изеверсирования двига480848 1 10 расположены под углом друг к другу, причем неподвижная труба снабжена винтом и гайкой с ползуном, взаимодействующим с па.вами,аказ 2562/15ЦНИИП одписное Типография, пр. Сапунова,Изд. Мо 1712 осударственного комитета по делам изобретений Москва, Ж, Раушская
СмотретьЗаявка
1921172, 16.05.1973
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ГОРНОРУДНЫЙ ИНСТИТУТ
РОГАНОВ ЮРИЙ ПАВЛОВИЧ, МОСЯКИН ВЯЧЕСЛАВ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: E21F 1/10
Метки: воздушных, потоков, регулятор, шахтных
Опубликовано: 15.08.1975
Код ссылки
