Интерполятор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 480094
Авторы: Коробейников, Кургаев
Текст

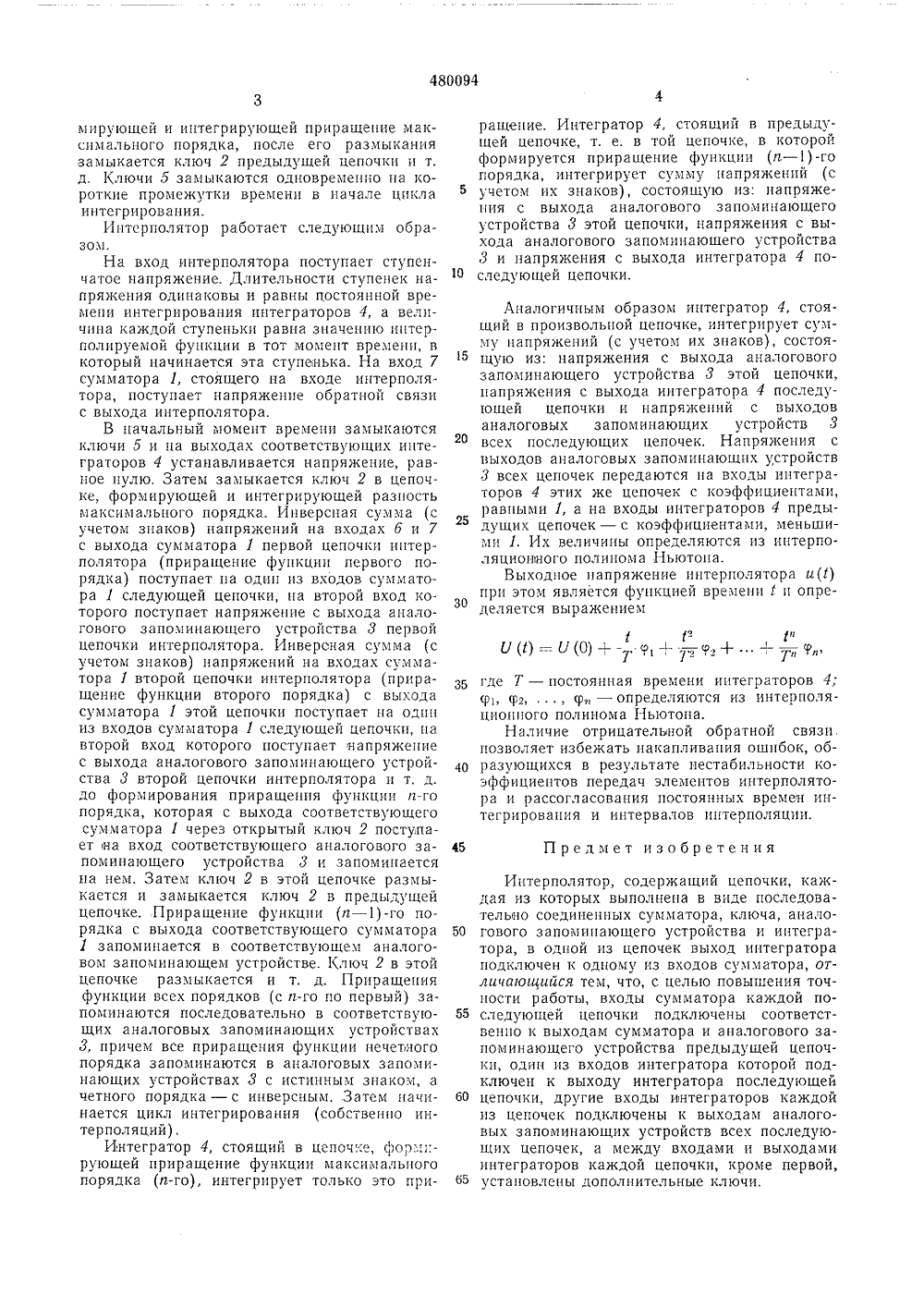

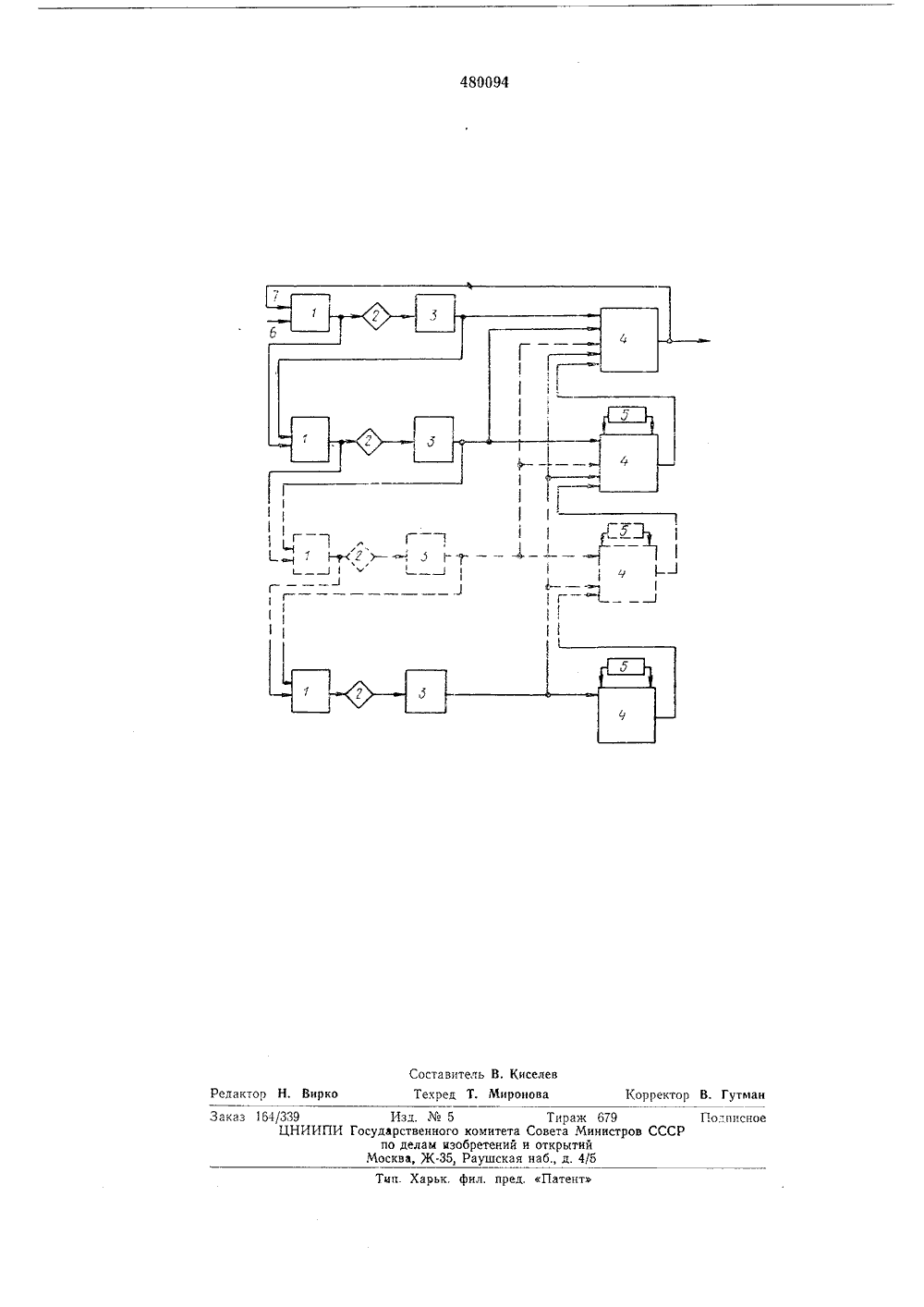

:Е. Р.У 1;:.б йи ОП И М-й" изоБретения 4 воои Союэ Советских Социалистических Республик(22) Заявлено 08,08.73 (21) 1955730/18-2 1) М. Кл. 6061 с присоединением заявк Государетвенныи квмите Совета Министров СССР ло делам изобретенийи открытий 23) иоритет -юллетень ЪЪ 29 убликовацо 05,08.75 81,335,87088.8) 3) У бликования описания 13,04.76 Дата(72) Авторы изобретен,ия Коробейников и А. Ф. Курга 71) Заявите рдена Ленина институт кибернетики АН УС(54) И НТЕРПОЛ Указанная предлагаемом ра каждой пос соответственно гового запоми щей цепочки, о торой подключ дующей цепочк каждой из цеп аналоговых зап следующих цепИзобретение относится к вычислительнои технике и может быть использовано для воспроизведения функций, зависящих от времени, при выводе информации на электроннолучевые трубки, графопостроители и исполнительные механизмы в управляющих вычислительных системах.Известен интерполятор, содержащий цепочки, выполненные в виде последовательно соединенных сумматора, ключа, аналогового 10 запоминающего устройства и интегратора, выход которого подключен к одному из входов сумматора.Известный интерполятор характеризуется низкой точностью воспроизведения функциональных зависимостей.Цель изобретения - повышение точности интерполяции. цель достигается тем, что в интерполяторе входы сумматоледующей цепочки подключены к выходам сумматора и аналонающего устройства предыдудин из входов интегратора ко есч к выходу интегратора после- и, другие входы интеграторов очек подключены к выходам оминающих устройств всех по- очек, а между входами и выхо- зО дами интеграторов всех цепочек, кроме первой, установлены дополнительные ключи.На чертеже изображена схема предлагаемого устройства. Устройство содержит цепочки из последовательно соединенных сумматора 1, ключа 2, аналогового запоминающего устройства 3, интегратора 4 и ключа б в обратной связи интеграторов 4 всех цепочек, кроме первой. Вход б сумматора 1 первой цепочки является входом интерполятора, вход 7 сумматора 1 первой цепочки соединен с выходом интегратора 4 этой же цепочки, являющимся выходом интерполятора, Входы сумматора 1 каждой последующей цепочки соединены с выходами сумматора 1 и аналогового запоминающего устройства 3 предыдущей цепочки. Выход интегратора 4 каждой последую. щей цепочки соединен со входом интегратора 4 предыдущей цепочки, к другим входам которого подключены выходы аналоговых запоминающих устройств 3 всех последующих цепочек, На выходе сумматоров 1 формируются приращения функции таким образом, что в первой цепочке формируется приращение функции первого порядка, во второй второго и т. д. Ключи 2 через одинаковые интервалы времени, равные постоянной времени интегрирования, замыкаются последовательно ца короткие промежутки времени таким образом, что вцачале замыкается ключ в цепочке, фор48 ОО 94 Редактор Н, Вирко Корректор В. Гутман Заказ 164/339 Изд. Мо 5 Тираж 679 По.-.пнсное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
1955730, 08.08.1973
ОРДЕНА ЛЕНИНА ИНСТИТУТ КИБЕРНЕТИКИ АН УКРАИНСКОЙ ССР
КОРОБЕЙНИКОВ ВАЛЕРИЙ НИКОЛАЕВИЧ, КУРГАЕВ АЛЕКСАНДР ФИЛИППОВИЧ
МПК / Метки
МПК: G06K 7/10
Метки: интерполятор
Опубликовано: 05.08.1975
Код ссылки
<a href="https://patents.su/3-480094-interpolyator.html" target="_blank" rel="follow" title="База патентов СССР">Интерполятор</a>
