Регулятор давления

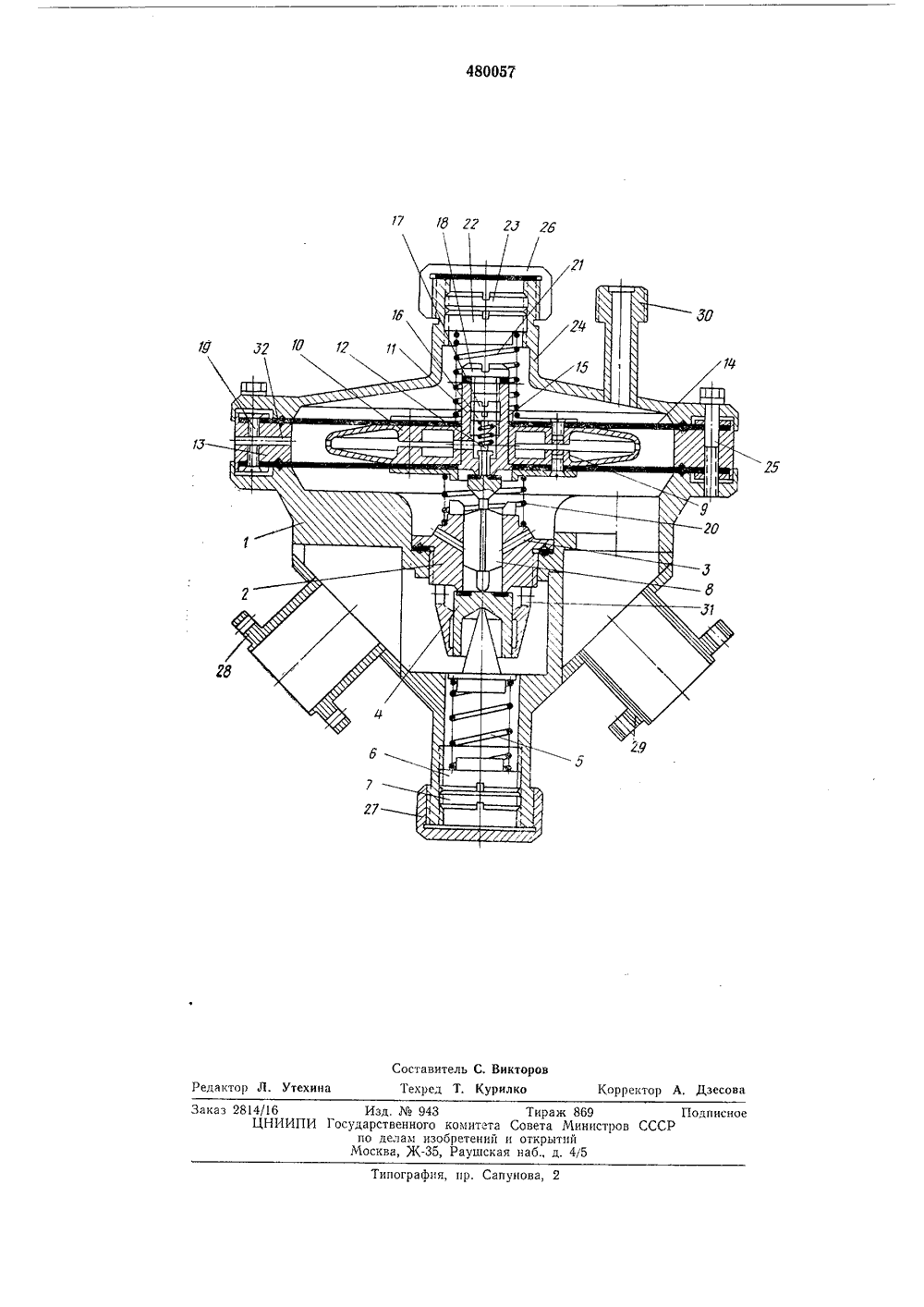

(23) ПриоритетОпубликовано 05.08.75. Бюллетень29Дата опубликования описания 17.11.75 оударственный комитет овета Министров СССРо делам изобретений 3) УДК 621,646.6(54) РЕГУЛЯТОР ДАВЛЕН Изобретение относится к устройсгвам для регулирования давления в напорных газовых сетях, где требуется повышенная точность поддержания заданного давления при переменных расходах, а также плавная мгновен ная регулировка в прямом и обратном порядках.Известны регуляторы давления, управляемые с помощью вспомогательных регуляторов-пилотов, и содержащие корпус с входным 10 и выходными патрубками и с расположенным в нем регулирующим органом в виде двух мембран, соединенных диском, в котором имеется подпружиненный сбрасывающий клапан, 15Однако при работе в режиме малого противодавления и больших расходах в линии потребителя подвижная часть вибрирует с частотой собственных колебаний, что снижает надежность работы и точность поддержа ния заданного давления. Причиной появления автоколеоаний низкой частоты является малая упругость подвижной системы регулятора, так как сдвоенная диафрагма имеет малую жесткость при значительном весе. 25Описываемый регулятор отличается от известных тем, что, с целью устранения низкочастотных колебаний диафрагмы, под ней установлена дополнительно прукина, упирающаяся одним концом в гнездо промежуточ ного золотника, а другим - в корпус диафрагмы, Благодаря этому второй верхней пружиной диафрагма независимо от золотниковой системы зажимается между ними и за счет этого повышается частота собственных колебаний подвижной системы.На чертеже схематично представлено описываемое устройство, в продольном разрезе.В корпусе 1 имеется седло 2 с каналами 3 и обратный клапан 4. Клапан 4 прижимается к седлу 2 пружиной 5. Усилие прижатия клапана 4 регулируется винтом 6 с контрвинтом 7.В отверстии седла 2 помещен промежуточный золотник 8.Блок диафрагмы 9 состоит из облегченного диска 10, седла 11, сбрасывающего клапана 12, наружного кольца 13 и двух гибких мембран 14. Дчя регулирствки усилия взаимодействия клапана 12 и увеличения чувствительности имеется пружина 15 с регулировочным винтом 16 и контрвинтом 17. Герметизация блока диафрагмы 9 осуществляется винтом 18. Весь блок собран в единую сборочную единицу визитами 19. Это необходимо для точной центровки всего блока 9 в корпусе 1 изделия по отношению к центру промежуточного золотника. Блок диафрагмы опирается на пружину 20 и золотник 8, Оверху блока диафрагмы установлена верхняя пружина 21 с регулировочным винтом 22 и контрвинтом 23, установленным в крышке 24 корпуса 1. Вся конструкция соединена болтами 25,Регулировочные отверстия закрываются крышками 26 и 27. Патрубок 28 служит для подачи сжатого газа в регулятор, патрубок 29 - для отвода газа потребителю. Управляющее давление подается через патрубок 30.Регулирующими винтами 6, 16 и 22 пружины 5, 15, 20 и 21 сжимаются в такое положение, которое обеспечивает максимальную чувствительность при высокой упругости системы и прижатие клапана 4 и золотника 8 к соответствующим седлам. Управляющее давление газа через патрубок 30 подается в полость под крышкой 24, и блок диафрагмы 9 давит на золотник 8 и клапан 4 открывается. Газ проходит из патрубка 28 через патрубок 31 в полость под мембраной 14. Давлением снизу система уравновешивается, и газ проходит через патрубок 29 к потребителю с давлением, равным по величине давлению управления. При увеличении расхода клапан 4 отжимается еще больше, а при уменьшении зазор уменьшается,В случае мгновенного сброса нагрузки давление в полости под блоком диафрагмы поднимается, и блок диафрагмы 9 отходит от промежуточного золотника 8 и через клапан 5 12 и отверстие 32 газ выходит в атмосферу.При плавуном уменьшении давления в системе от максимума к нулю регулятор работает аналогично.Предмет изобретенияРегулятор давления, содержащий корпусс входным и выходным патрубками и распо ложенный в нем регулирующий орган, выполненный в виде двух мембран, соединенных диском с установленным в нем предохранительным клапаном, соединенным через золотник с подпружиненным регулирующим 20 клапаном с седлом, отличающийся тем,что, с целью повышения чувствительности, точности и надежности работы регулятора, в нем между чувствительным элементом и седлом регулирующего клапана установлена 25 пружин а.480057 ставитель С. Викторовехред Т. Курилко Подпис Тираж 869вета Министров ССткрытпйаб., д. 4/5 з 2814 1 ипографпя, пр. Сапунова,Редактор Л, Утех 17 1 д 1 г г Изд.943Государственного комитета Спо делам изобретений и Москва, Ж-З 5, Раушская орректор А Дзес
