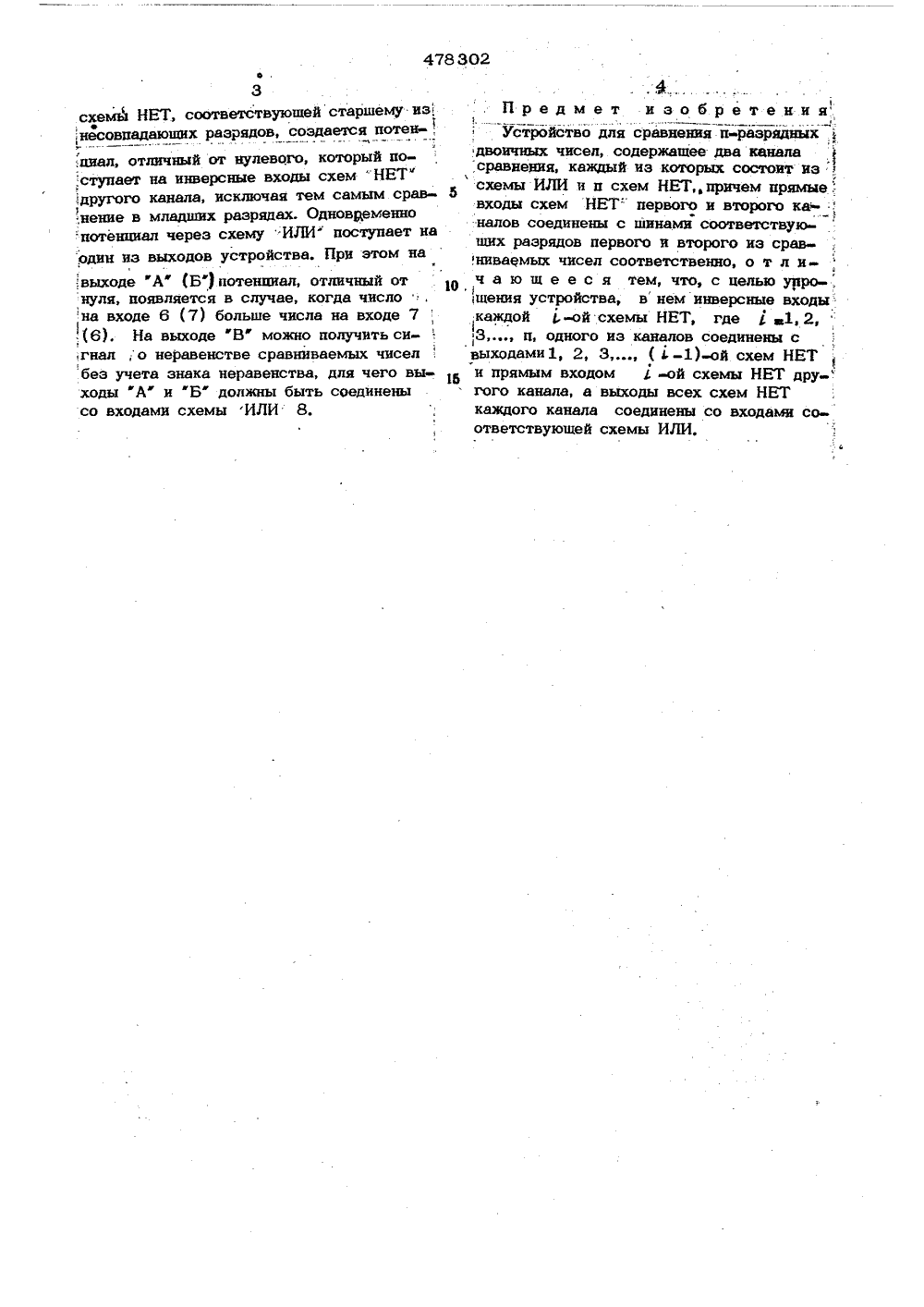

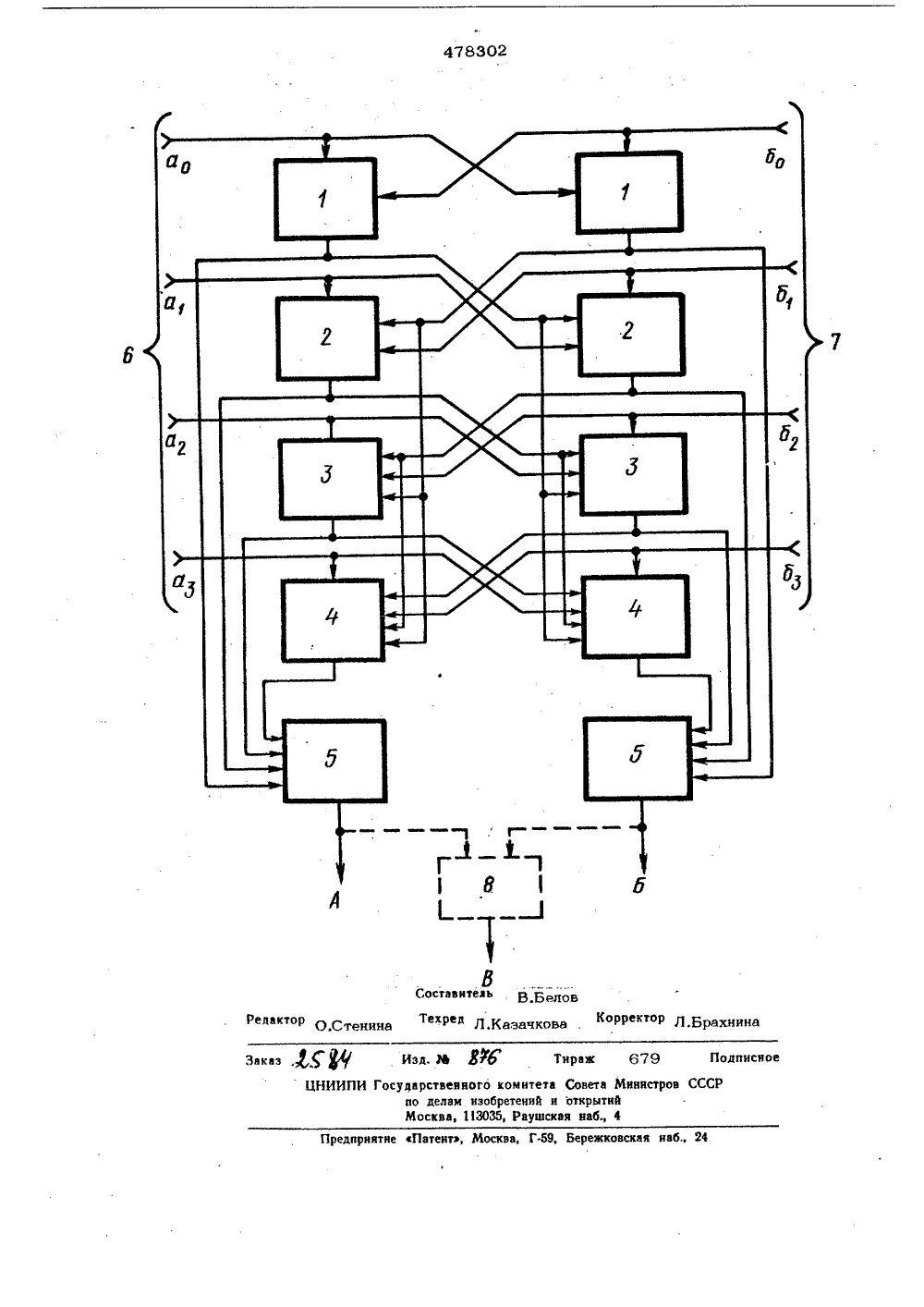

Устройство для сравнения разрядных двоичных чисел

Номер патента: 1363182

Опубликовано: 30.12.1987

Авторы: Аспидов, Мисько, Огороднов, Селетников

МПК: G06F 11/30

Метки: контролем, сравнения, схема

...подается единичный потенциал,На первую группу 2 информационныхвходов схемы сравнения подается первое из сравниваемых чисел на вторуюгруппу 1 информационных входов схемы сравнения - второе число, Приэтом элементы 4 равнозначности второй группы выполняют роль повторителей, Непосредственное сравнение двухи-разрядных чисел осуществляетсяэлементами 5 равнозначности первойгруппы, на выходе которых Формируется единичный сигнал при равенствевходных, сигналов. При сравнении всеходноименных разрядов на выходе первого элемента 8 равнозначности (он дают, при этом срабатывает третийэлемент 10 равнозначности и на выходе 11 неисправности схемы сравненияпоявляется единичный сигнал, говоря"щий о неисправности. 4 ил. выполняет Функцию элемента И)...

Номер патента: 767767

Опубликовано: 30.09.1980

Авторы: Кипецкий, Теслюк

МПК: G06F 11/22

Метки: сравнения, схем

...3 сдвига, а на вход первого разряда регистра 2.сдвига с выхода первого элемента И-ИЛИ9 подается логический нуль.5По (20 +1)-му тактовому сигналу впервый разряд регистра 3 сдвига заносится логическая единица, а в первыйразряд регистра 2 сдвига - нуль, Одновременно в триггеры 5 и 6 записываются логические "0" и1 соответственно.Схема 1 сравнения выдает на блок 8 сигнал Х ( Д ( В). Тактовые сигналы от(2 п+1)-го до (3 О)-го сдвигают логическую единицу в регистре 3 сдвига, в , Нрегистре 2 в сдвиге участвуют нули вовсех разрядах. При этом числа АВ,что соответствует нулевому состояниювторого триггера 5 и единичному состояниютретьего триггера 6,По (3 И )-му 20тахтовому сигналу четвертый триггер 7опрохидывается в нулевое состояние, ана входы...

Номер патента: 328451

Опубликовано: 01.01.1972

Автор: Чехонин

МПК: G05B 1/01

Метки: сравнения, схема

...предлагаемая схема сравнения.10 Схема состоит пз балансного диодно-регенератпвного компаратора, выполнетшого на основе блокпнг-генератора, содержащего транзистор 1 и триггера, выполненного на основе транзисторов 2 и 3.15 Предположим в начале работы транзистор 2 триггера находится в выключенном состоянии, а транзистор 3 во включенном состоянии. В этом случае па коллекторе транзистора 2 находится высокое напряжение, которое 20 вызывает запирапие диода 4, в результатеэтого через резистор б в базу транзистора 6 течет ток, который усиливается пм в р раз.Поскольку транзистор 3 находится в включенном состоянии через него протекает ток, по ступающий от источника питания Е, через резистор 7 и диод 8, причем величина этого тока может быть в Р раз...

Номер патента: 378794

Опубликовано: 01.01.1973

Авторы: Васильков, Офицеров

МПК: G05B 1/01

Метки: балансная, сравнения, схема

...на входе 14 транзистор 1 закрьп, а транзистор 2 открыт (см. фиг, 2). Как только напряжение на входе 15 превысит величину эталонного напряжения на входе 14, состояние транзисторов 1 и 2 меняется на противоположное. В момент равенства напряжений ток может быть произвольно распределен между этими двумя транзисторами, однако зона неопределенности очень мала, что свойственно для всех транзисторных схем сравнения, и в дальнейшем не будет учитываться.Когда напряжение на входе И ниже эталонного,на входе 14, ток течет через резистор 10, диод б, открытый транзистор 2 и через генератор тока 3. Величины источников питания выоираются так, чтобы Е,) Величина тока генератора д и величина резисторов 10 выбирается так, чтобы падение напряжения на...

Номер патента: 1016778

Опубликовано: 07.05.1983

Авторы: Коробков, Ларченко, Фурманов, Холодный

МПК: G06F 7/04

Метки: кодов, сравнения, схема

...разности по переменной х; в 1-м разряде кода - единица,в остальных - нули,.Прн подаче счетных импульсов на вход 10 счетчик формирует последовательность двоичных наборов, На каж-. дом из них производится определение значения функции с помощью коммутатора 4. В группе элементов НЕРАВНОЗНАЧНОСТЬ б по набору, поступающе.- му со счетчика 3, и коду переменной,: поступающему на входы схемы, формируется второй набор, на котором определяется значение Функции с помощью коммутатора 5. На выходе элемента НЕРАВНОЗНАЧНОСТЬ 7 формируется значение булевой разности, поступающее на информационный вход сдвигового регистра 8, выходы 9.которого являются выходами схемы.По окончании счетного импульса значение булевой разности запишется в сдвиговый регистр 8, а...
