Способ автоматического управления процессом сгущения растворов в вакуум-аппарате

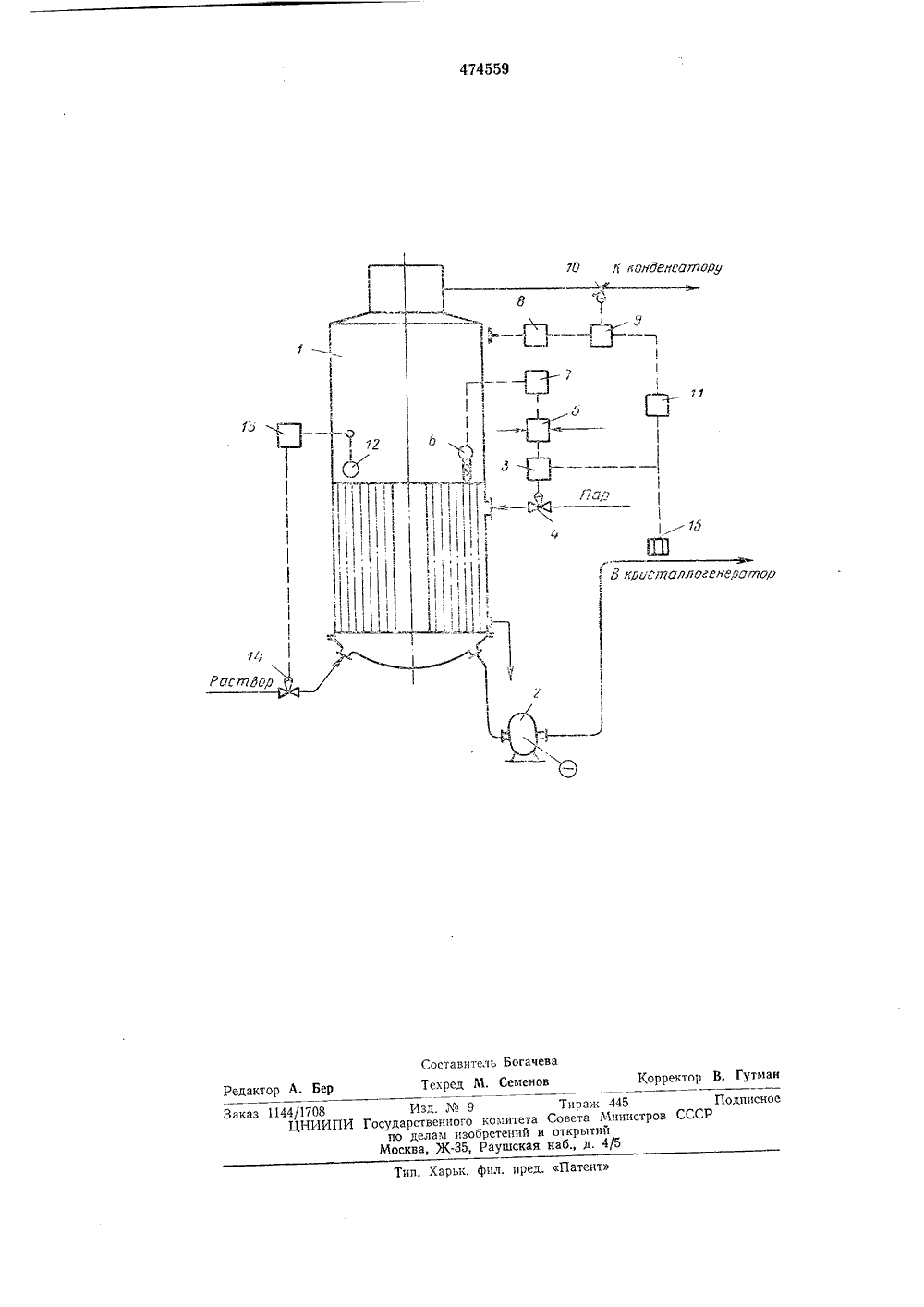

ОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 111474559 Сооа Советских Социалистических Республикб 1) Дополнительное к авт.22) Заявлено 26.03.73 (21 вцд Ч К С 13 д 97858/28-13 исоедннением заявки Государственный комитет Совета Министров СССРта опубликования описания 18.12.1) Заявител 54) ,ПОСОЬ АВТОМАТИЧЕСКОГО УПРАВЛЕИ ПРОЦЕССОМ СГУЩЕНИЯ РАСТВОРОВ В ВАКУУМ-ВЫПАРНОМ АППАРАТЕ Изобретение относится к сахарной промышленности.Известен способ автоматического управления процессом сгущения растворов в вакуум-выпарном аппарате, заключающийся в регулировании подачи раствора в зависимости от уровня густого раствора в аппарате ц подачи греющего пара в аппарат и в поддержании абсолютного давления вторичного пара.Целью изобретения является исключение зародышеобразования в аппарате ц повышение точности поддержания концентрации густого раствора.Для этого регулирование подачи греющего пара в аппарат осуществляют в зависимости от рассогласования фактического и заданного значений концентраций, причем последнее определяют с учетом заданного значения пересыщения, чистоты и температуры густого раствора, а абсолютное давление поддержиВают в зависимости от величины рассогласования текущего и заданного значений абсолютного давления, определяемого в зависимости от фактической концентрации густого раствора.На чертеже показана схема установки для осуществления предлагаемого способа,Она содержит вакуум-выпарной аппарат (концентратар) 1; насос 2 для пересыщенного раствора; регулятор у процесса сгущения; исполнительный механизм 4 подачи греющего пара; вычцсл:тельное устройство 5; датчик 6 температурь. раствора; преобразователь 7; датчик 8 абсолютного давления вторичного пара; регулТор 9 абсолютного давления вторичного пара; регулирующий орган 10 абсолютного давления вторичного пара; функциональный блок 11; датчик 12 уровня раствора В аппарате; р;гулятор 13 уровня раствора в 0 атьпарате;,регулирующий орган И уровняраствора В аппарате н датчик 1 д коццентрац 1 гц раствора.Предлагаемый способ осуществляется следующим образом.15 Раствор (сироп) цз сборника подают вВакуум-выпарной аппарат (концентратор), где его сгущгиот до нясыще ного цлц несколько пересьц 1, нного состояния, зятем насосом 2 подают В кр:Стяллогенерятор (на ертеже не 2 О показан),Управле 11 ие процессом сгу 1 цснця раствораосуществляют регул;:ровяццем подачи греющего пара регулятором т ц исполнительным МЕ.;Я 1 П 1 ЗМОХВ ЗЯВЦСЦХОСТЦ ОТ РЯССОГЛЯСО ванця фактического и заданного значений концентраций, рассчитанных с помощью вы- ЧЦСЛЦТСЛЬНОГО УСТРО 1 СТВЯ д С УЧСТОМ ЧЦСТОТЫ раствора, вводимой в вычцслцтельнос устройство по данным анализа, заданного значения пересыгцишя и рястВОрцмостп, ОпредсляемойВ завис 1 мос 1 и От теТературы кцненц 51 Густого раствора в аппарате.Фактическое значение концентрации измеряют датчиком.Заданное значение концентрации густого раствора определяют по формуле:к О, 100 г -а. Нг 100 с 3 Д где а, - заданное значение пересыщеция,вводимое вручную от задатчика;Н, - растворимость сахарозы прц тем,пературе кипения в аппарате;г - чистота раствора.11 олуче 11 ое зцачение содер 5 каня сухих веществ, соответствующее заданному пересыщению, преобразуют в сиггал, пропорциональный концентрации раствора.Тернертуру раствора измеряют датчиком б, преобразуют В пропорциоальггьй сигнал тока в преобразователе 7 и направляют на вход вычислительного устройства О.ЛбсолОтное давление вторичного пара, измеренное датчиком 8 с гюхощью регулятора 9 и регулирующего орган 10, поддсржнвяот в звцсцмостц от всличцны рассогласования текущего и зядя:шого з:аче:Ий яосолютО- го давлеиця, определяемого в зависимости от фактической концентрапии густого рястзора.Зя,снное Знгчепце ОсолотнОГО даления устанавливают с помощью фуцкпцоналыого блкя 11, выходной сигнал которого формируетс 51 В 3 ЯВисхости От ьходнОГО сиГня,1, пропорцгОпального фактической концентрации густого раствора (например, олок типа ЛД-ЗоА).Та шм образом, нри отклонении концентрации густого раствора От задниГО значения изменяют поступление греющего няря при установленном абсолютном давлении в аппарате. Если концентрация изме:1;тся большеустановленного предела, то фукциональны блок 11 изменит задание регулятору 9, что обеспечит быстрое исключение рассогласова ния.Прц остановке, незначительном отборе густого раствора или резком изменении производительности устаювкц концентрацию его О при закрытом клапане греющего пара ноддеркивают за счет изменения абсолютного давления, повышая температуру кипения раствора до установленного предела.15 Уровень раствора в аппарате, цзмеряемьйдатчиком 12, с помощью регулятора 13 ц рсгу;ирующего оргя:а 14 поддержцвают ня заданном значении.2011 редмет изобретенияСпособ автоматического унравлеИя процессом сГуцения рствочов В Вакуум-Выгр цом аппарате, закгпочающцйся в регмлцров 1 нии подачи раствора в зависимости от уровня густого раствора в аппарате ц подачи греющего пара в аппяпат и в под еркш:1 абсолютного давления втор;ч ого пара, ог,гггчгго гггггйсг тем, что, с целью исклочснця зяродышсобрязовання вцпрте и позыне 1: я точиостц поддер 5 каиц 51 конс:трИцц гус гого рсзвора, регулирование нодячн грсОнего паря в аппарат осуществляют в завц,:мо;гц от 35 рссогласованця фактического н здапогозначений концентраций, причем послсдисе ои- )еделЯот с У 1 ето 1 ЗЯд 11 ИОГО 3 1 ченн 51 ИСРС сыпения, чисто ы ц температуры Гугто 0 ргстВОра, я яосолютное давление но:дертк 13 от 40 в зависмости от велЧин 1 рассоглясован;яТСКУЩЕГО И ЗЯДЯННОГО ЗНЯЧЕН 1 й ЛОСОЛОТНО 0 давления, опредсляемого в зависимости от фактической концентрации густого раствор.474559 тОидгеатпору 1 =.1 стаппагенгрептор сЛ Редактор А. Бер Изд.9 Тираж 445 сударственного комитета Совета Минист по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5
