Устройство для цифрового программного управления электронно лучевыми установками

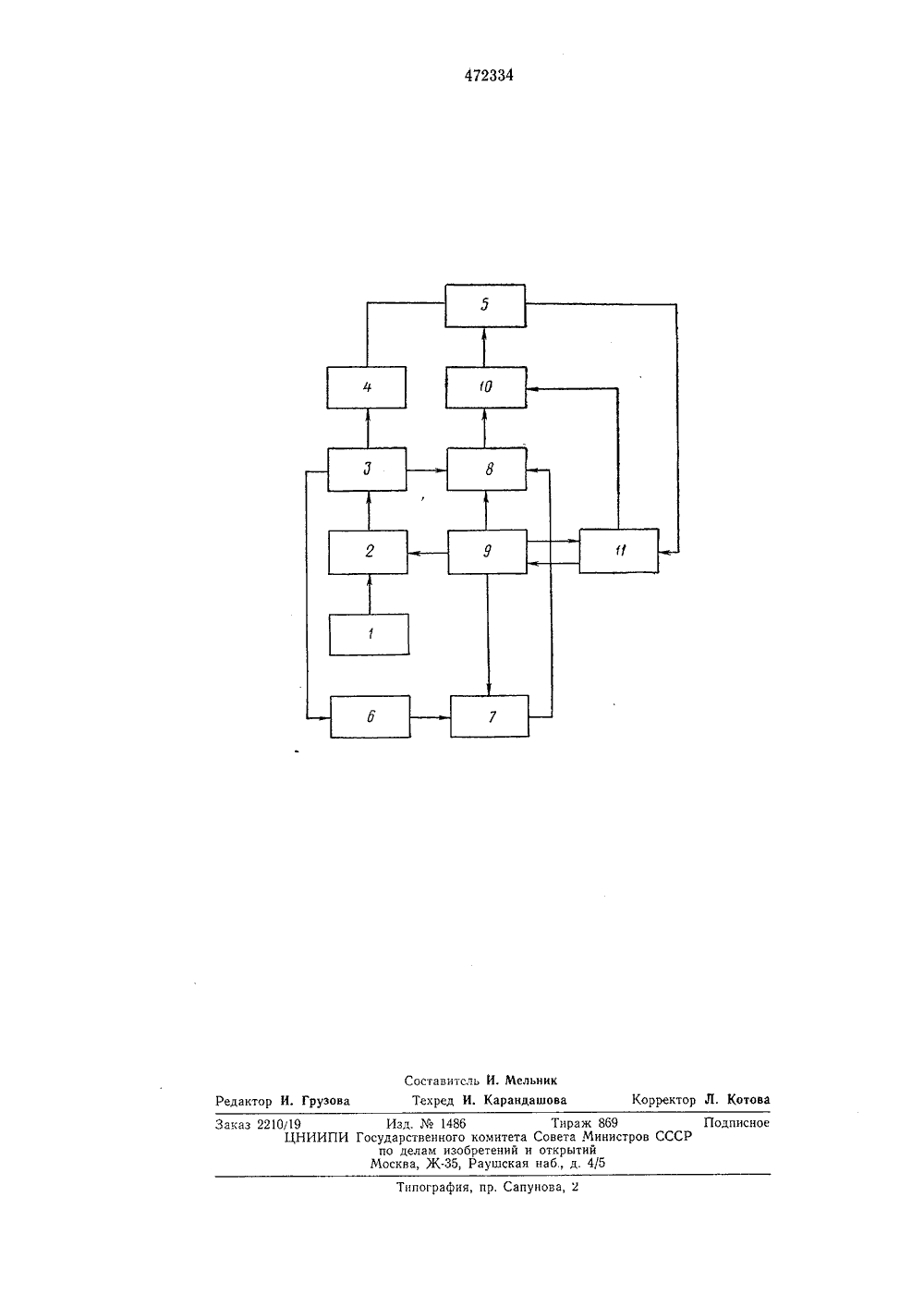

Сотоз Советских Социапистических Респчбаик)М. Кл. 605 осударственныи комитет Совета Ьдинистров СССР УДЫ, 62-529(088.8 лам изобретений открыт 72) Авторы изобретсни 71) ЗаявительН, Баня, ф. Н. Киселевский, И. М. Мельник и В. В. Садовенко евский ордена Ленина политехнический институт им. 50-летияВеликой Октябрьской социалистической революции(54) УСТРОЙСТВО ДЛ ПРАВЛЕНИЯ ЭЛЕКТР Цельустройствравленияобусловлклоняющновки,тзобр для за с иной й си Это достигае дены блок ком нен с третьим блок выдачи кзан с выходом четвертым вых ход - с третьи инат. На черте влена блок-схема уст предс Изобретение относится к устройствам для цифрового программного управления электроннолучевыми установками для прецизионной обработки материалов и может найти применение в области автоматики и вычислительной техники.Известны устройства для цифрового программного управления электроннолучевыми установками, содержащие блок ввода информации с пультом управления, блок управле ния, блок программы, вычислитель координат, преобразователь код-аналог, блок технологического режима, блок автоматической коррекции. етения - повышение точности цифрового программного упчет компенсации погрешности, наличием нелинейности в отстеме электроннолучевой устатся тем, что в устроиство ввепенсации, вход которого соедивыходом блока программы, ода, первый вход которого свяблока компенсации, второй - с одом блока управления, а вым входом вычислителя коорройства для цифрового программного управления электроннолучевыми установками.Это устройство состоит из последовательного соединения пульта 1 управления, блока2 ввода информации, блока 3 программы,блока 4 технологического режима, выход которого соединен с первым входом электроннолучевой установки 5. Третий выход блокапрограммы через последовательно соединенные блоки компенсации 6 и выдачи кода 7подключен к третьему входу вычислителя 8координат, а второй выход блока программы - к первому входу вычислителя координат непосредственно. Блок 9 управления соединен с электроннолучевой установкой 5 через последовательно соединенные вычислитель 8 координат и преобразователь 10 коданалог, с входами блоков ввода информации2 и выдачи кода 7 н двухсторонней связьюс блоком 11 автоматической коррекции, выход которого подключен к второму входу преобразователя код-аналог, а вход - к электроннолучевой установке,Устройство для цифрового программногоуттравления работает следуютцим образом.Для данной электроннолучевой установкиэкспериментально снимают семейство характеристик В=1(Н), по которым определяютвеличину Н, - половину ширины петли гистерезпса для максимального тока при В=О,Программу обработки поверхности изделия и величину Н, в масштабе М, записанные на перфоленте, по сигналу с пульта 1 управления с помощью блока 2 ввода информации вводят в блок 3 программы. По сигналу блока 9 управления в вычислитель 8 координат поступают цифровой код перемещения электронного луча А - МНгде А - цифровой код перемещения, соответствующий основной кривой намагничивания. В блок 6 компенсации подается цифровой код величины 2 МН,. Дальнейшая работа устройства происходит по сигналам блока управления в соответствии с программой обработки.При отклонении электронного луча, соответствующем увеличению тока в отклоняющей системе, по команде блока управления с выхода блока выдачи кода в вычислитель координат проходит цифровой код 2 МНс, который суммируется с числом А - МНвведенным в. вычислитель координат. Суммарный код перемещения А+МН, преобразуется в преобразователе код-аналог в ток, который поступает в отклоняющую систему установки 5 и отклоняет луч в заданную точку со скоростью, определяемой блоком 4 технологического режима. Блок 11 осуществляет коррекцию чувствительности отклоняющей системы, нестабильность которой определяется рядом электрических факторов в процессе работы.При отклонении электронного луча, соответствующем уменьшению тока, по команде с блока управления с выхода блока выдачи кода в вычислитель координат вводится обратный код величины 2 МН, который суммируется с числом А+МНс Код суммы А+МН, -- 2 МН, преобразуется в ток и отклоняет луч в заданную точку без ошибки, обусловленной 5 нелинейностью отклоняющей системы,Предмет изобретенияУстройство для цифрового программногоуправления электроннолучевыми установка ми, содержащее пульт управления, подключенный к первому входу блока ввода информации, выход которого соединен с первым входом электроннолучевой установки через последовательно соединенные блок програм мы и блок технологического режима, блок управления, первый выход которого подключен к второму входу блока ввода информации, второй - к второму входу вычислителя координат, первый вход которого соединен с вто рым выходом блока программы, а выход -через преобразователь код-аналог подключен к второму входу электроннолучевой установки, выход которой подключен к входу блока автоматической коррекции, связанного с бло ком управления двухсторонней связью, а выход - с вторым входом преобразователя коданалог, отличающееся тем, что, с целью повышения точности, в устройство введены блок компенсации, вход которого соединен с 30 третьим выходом блока программы, блок выдачи кода, первый вход которого связан с выходом блока компенсации, второй - с четвертым выходом блока управления, а выход - с третьим входом вычислителя координат.472334 Составитсль И. МельникТехред И. Карандашова Корректор Л. Котова Редактор И. Грузова Типография, пр. Сапунова, 2 Заказ 221019 Изд. Мо 1486 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
