Фомирователь когорентных частотно-модулированных сигналов

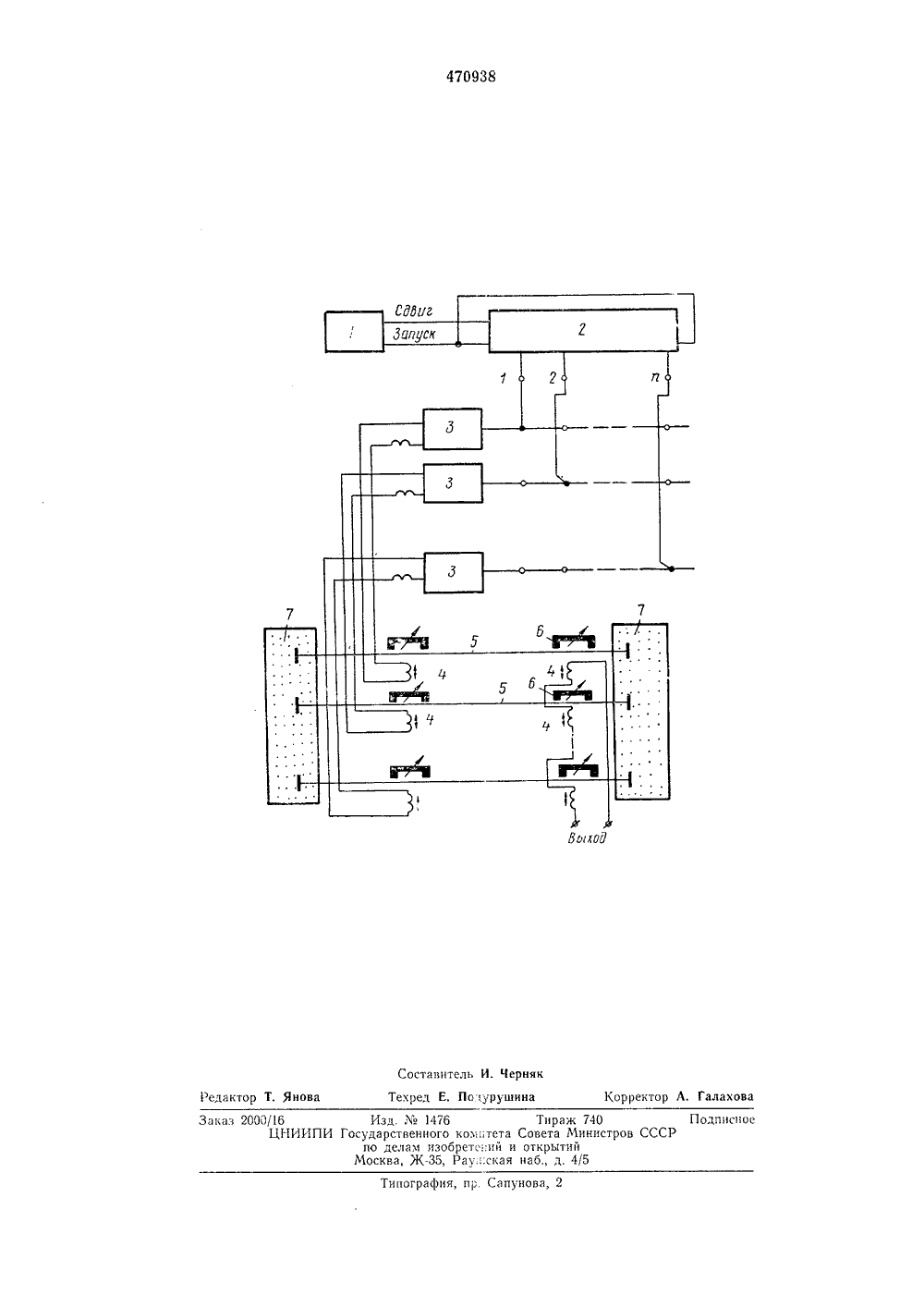

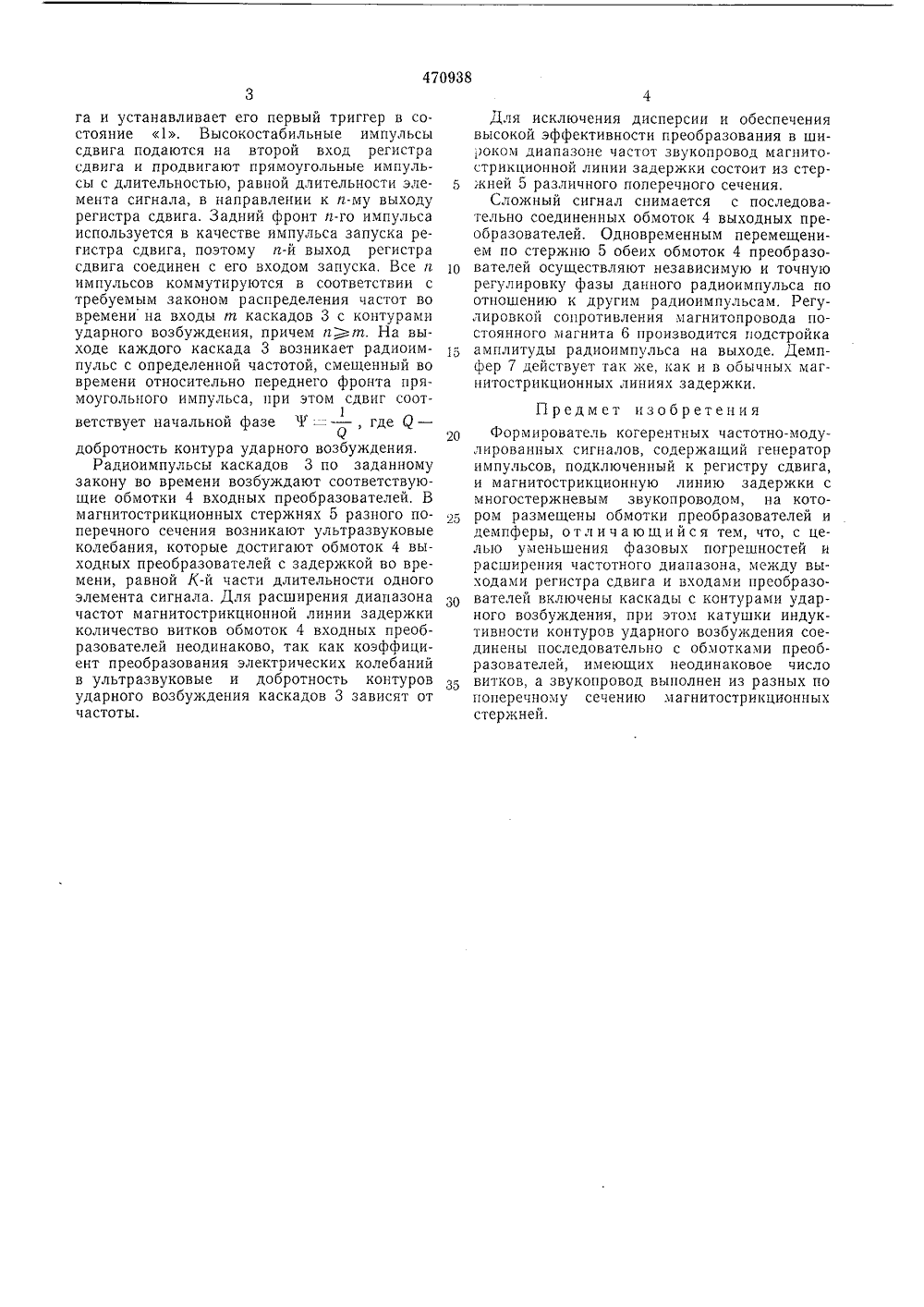

А 1ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 470938 Союв Советскнх Социалистическихвкис присоединением 23) Приоритет публиковано 15.05.75 ата опубликования о Государственный комнте Совета Министров СССР о 3) ЪДК 621.376.3(088.8) юллетень1 по делам нэооретеннй и открытий) ФОРМИРОВАТЕЛЬ КОГЕРЕНТНЫХ ЧАСТО МОДУЛИРОВАННЫХ СИГНАЛОВИзобретение относится к радиолокации исистемам передачи информации.Известен формирователь когерентных частотно-модулированных сигналов, содержащийгенератор импульсов, подключенный к регистру сдвига, и магнитострикционную линию задержки с многостержцевым звукопроводом,на котором размещены обмотки преобразователей и демпферы.Однако при использовании магнитострикционной линии задержки большой длины из-заизменения температуры создаются значительные временные задержки, а следовательно,большие фазовые погрешности, что обусловливает малый частотный диапазон.С целью уменьшения фазовых погрешностейи расширения частотного диапазона формирователя между выходами регистра сдвига ивходами преобразователей включены каскадыс контурами ударного возбуждения, при этомкатушки индуктивности контуров ударноговозбуждения соединены последовательно с обмотками преобразователей, имеющих неодинаковое число витков, а звукопровод выполнениз разных по поперечному сечению магнитострикционных стержней,На чертеже представлена функциональнаясхема предлагаемого устройства,Формирователь когерентных частотно-модулированных сигналов содержит генератор 1 импульсов, с выхода которого снимаются высокостабильные импульсы сдвига с периодом, равным длительности одного элемента сложного сигнала, и одицочцьш импульс запуска; регистр 2 сдвига кольцевого типа, его выходы по закону распределения частот во времени соединены с входами т каскадов 3 с контурами ударного возбуждения колебаний разных частот; обмотки 4 входных преобразователей, 10 последовательно соединенных с пцдуктивностями соответствующих контуров ударного возбуждения каскадов 3. На каждом магнцтострикциоцном стержне 5 звукопровода магцитострикциоцной линии задержки с разным по перечным сечением размещены обмотки 4входного и выходного преобразователей, которые расположены один от другого ца расстоянии, соответствующем по временной задержке К-й части длительности элемента сигнала.2 о Обмотки 4 выходных преобразователей всехмагцитострикциоццых стержней 5 соединены последовательно. Постоянные магниты 6 с регулируемыми магцптопроводамп установлены ца участках размещения обмоток 4 преобразователей, а демпферы 7 - на концах магцптострикционных стержней 5 звукопровода.Предлагаемый формирователь работает следующим образом.Одиночный импульс запуска поступает отгенератора 1 импульсов ца вход регистра сдвига и устанавливает его первый триггер в состояние 1. Высокостабильные импульсы сдвига подаются на второй вход регистра сдвига и продвигают прямоугольные импульсы с длительностью, равпой длительности элемента сигнала, в направлении к г-му выходу регистра сдвига. Задний фронт п-го импульса используется в качестве импульса запуска регистра сдвига, поэтому п-й выход регистра сдвига соединен с его входом запуска, Все г импульсов ком мутируются в соответствии с требуемым законом распределения частот во времени на входы т каскадов 3 с контурами ударного возбуждения, причем п)т. На выходе каждого каскада 3 возникает радиоимпульс с определенной частотой, смещенный во времени относительно переднего фронта прямоугольного импульса, при этом сдвиг соот 1ветствует начальной фазе Ч -- , где Я - добротность контура ударного возбуждения,Радиоимпульсы каскадов 3 по заданному закону во времени возбуждают соответствующие обмотки 4 входных преобразователей, В магнитострикционных стержнях 5 разного поперечного сечения возникают ультразвуковые колебания, которые достигают обмоток 4 выходных преобразователей с задержкой во времени, равной К-й части длительности одного элемента сигнала, Для расширения диапазона частот магнитострикционной линии задержки количество витков обмоток 4 входных преобразователей неодинаково, так как коэффициент преобразования электрических колебаний в ультразвуковые и добротность контуров ударного возбуждения каскадов 3 зависят от частоты. Для исключения дисперсии и обеспечениявысокой эффективности преобразования в широком диапазоне частот звукопровод магнитострикционной линии задержки состоит из стержней 5 различного поперечного сечения,Сложный сигнал снимается с последовательно соединенных обмоток 4 выходных преобразователей. Одновременным перемещением по стержню 5 обеих обмоток 4 преобразоИ вателей осуществляют независимую и точнуюрегулировку фазы данного радиоимпульса поотношению к другим радиоимпульсам. Регулировкой сопротивления магнитопровода постоянного магнита 6 производится подстройка1. амплитуды радиоимпульса на выходе. Демпфер 7 действует так же, как и в обычных магнитострикционных линиях задержки,Предмет изобретенияФормирователь когерентных частотно-модулированных сигналов, содержащий генератор импульсов, подключенный к регистру сдвига, и магнитострикционную линию задержки с многостержневым звукопроводом, на котод ром размещены обмотки преобразователей идемпферы, отличающийся тем, что, с целью уменьшения фазовых погрешностей и расширения частотного диапазона, между выходами регистра сдвига и входами преобразователей включены каскады с контурами ударного возбуждения, при этом катушки индуктивности контуров ударного возбуждения соединены последовательно с обмотками преобразователей, имеющих неодинаковое число витков, а звукопровод выполнен из разных по поперечному сечению магнитострикционных стержней,470938 Виконт Составитель И. Черняк Редактор Т, Янова Тех ред Е. П о гуру шина Корректор А. Галахова Типография, пр Сапунова, 2 Заказ 2000/16 Изд. М 1476 Тираж 740 Подписное ЦНИИПИ Государственного кохгзтета Совета Министров СССР по делам изобретс,.ий и открытий Москва, 7 К, Рау ьская иаб, д. 4(5
