Устройство для селекции сигналов

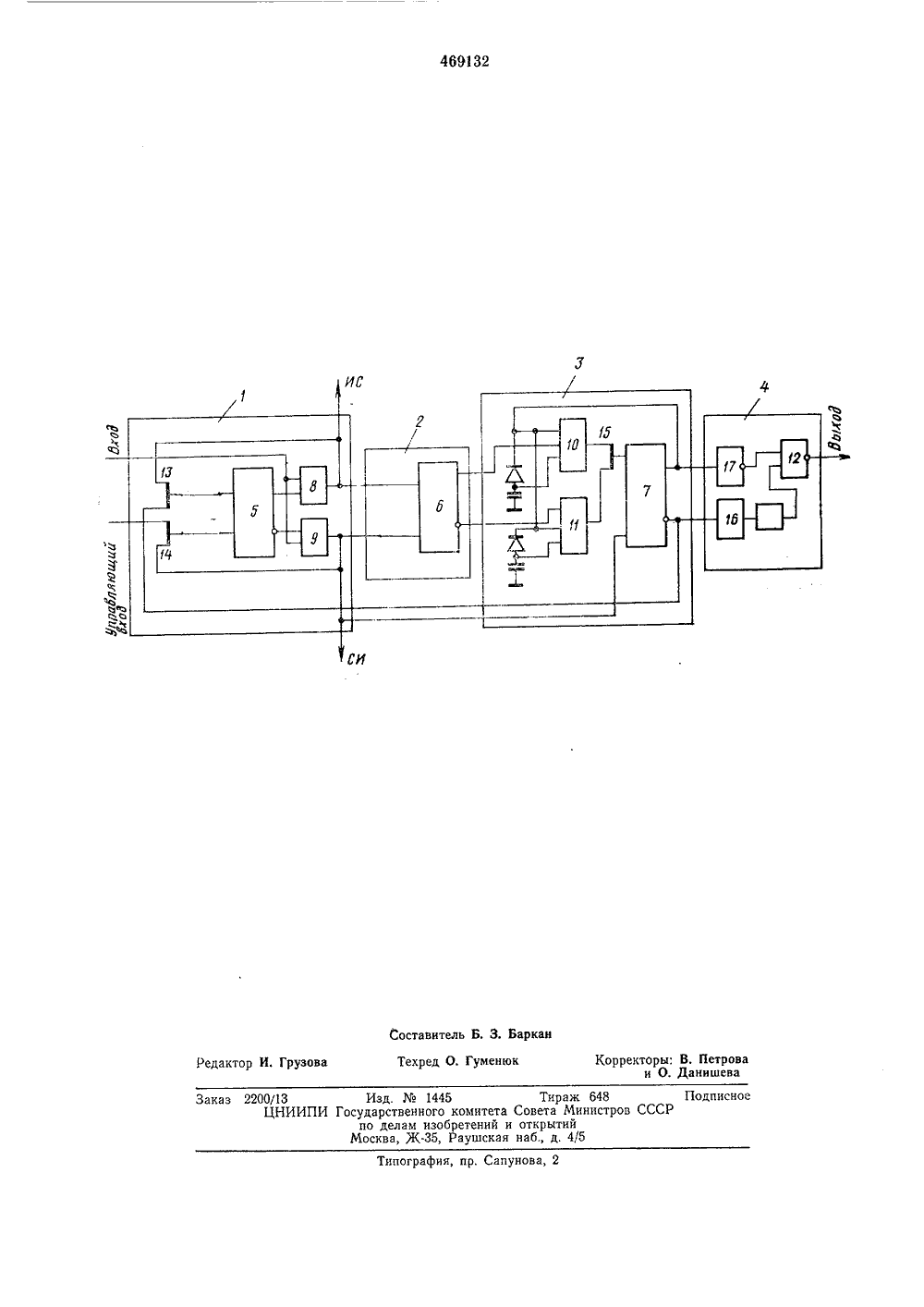

О П И С А Н И Е 1 п 46932ИЗОБРЕТЕНИЯ Союз Советских Социалистических . РеспубликАВТОРСКОМУ СВИДЕТЕЛЬСТВУ Дополните ное к авт. свид-ву(51) М. Кл. б 11 Ь 5/О рисоединением заявкиосударственныи комитетСовета Министров СССР(23) ПриоритетОпубликовано 30,04.75. Бюллетень16 Дата опубликования описания 14.08.75(53) УДК 681,327(088.8) лам изобретенийи открытий 2) Авторы изобретени аркан, В. Ф. Белкин, И, Н. Бух, В, В. Зайчиков и В. В. Прошак(54) УСТРОЙСТВО ДЛЯ СЕЛЕКЦИИ СИГНА На чертежма устройствУстройствформ ационньблок 2 аналиления, блокнпзирующих е показана функциональная схеа.о содержит блок 1 выделения инги и синхронпзирующих сигналов, за считанного кода, блок 3 управ индикации прекращения синхросигналов. Изобретение относится к области автоматики и вычислительной техники и может быть использовано в устройствах управления обменом с накопителями на магнитных дисках.Известны устройства для селекции сигна лов, например, при обмене с накопителями на магнитных дисках, содержащие блок выделения информационных и синхронизирующих сигналов, информационный вход которого подключен к входу устройства, а управляющий 10 вход - к первому выходу блока управления.Однако такие устройства критичны к стабильности временных характеристик считываемых сигналов и недостаточно надежны в работе. Они требуют подстройки режимов при 15 работе с конкретными накопителями. Предлагаемое устроиство отличается тем,что в него введены блок индикации прекращения синхронизирующих сигналов, вход и выход которого соединены соответственно с выходом блока управления и выходом устройства, и блок анализа считанного кода, подключенный своим входом к блоку выделения информационных и синхронизирующих сигналов, 25а выходом - к второму входу блока управления,Это позволяет расширить область применения и повысить надежность работы устройства. 30 Показанныи на чертеже вариант технической реализации устройства выполнен на основе триггеров 5, 6 и 7, элементов И 8 - 12, элементов ИЛИ 13, 14 п 15, линии 16 задержки и пнвертора 17.При считывании последовательного двоичного кода, записанного способом без возвращения к нулю, в зависимости от чередования значений двоичных разрядов значительно изменяется величина задержки как между информационными сигналами (ИС) и синхроимпульсами (СИ), так и между самими синхроимпульсами.Блок 1 служит для выделения из считываемого с накопителя на магнитных дисках последовательного двоичного кода и распределения по двум шинам последовательности информационных и спнхронизирующих сигналов. В последовательном двоичном коде, считываемом с накопителя, первым всегда поступает синхроимпульс,.поэтому сигналом установки в начальное состояние обеспечивается настрой5 10 15 20 25 30 35 40 45 ка схемы на выделение синхроимпульсов из поступающей последовательности.Устройство работает следующим образом.При подаче сигнала установки в начальное положение триггер 5 занимает нулевое состояние, и на его инверсном входе формируется сигнал, разрешающий прохождение синхроимпульсов через элемент И 9. Задним фронтом синхроимпульса триггер 5 устанавливается в состояние 1, при этом элемент И 9 закрывается низким потенциалом, а элемент И 10 открывается для прохождения информ ационных сигналов.Блок 2 предназначен для формирования сигналов уставки величины длительности и сигнала установки в нулевое состояние триггера 5 в зависимости от значения двоичного кода, принятого в предыдущем такте. Это выполняется триггером 6, устанавливаемом в нулевое состояние по заднему фронту синхроимпульса, а в единичное - по заднему фронту информационного сигнала,Блок 3 управления предусмотрен для формирования длительности сигнала установки в нулевое состояние триггера 5, в зависимости от значения поступившего в предыдущем такте разряда двоичного кода. При этом блок управления, реагируя на сигналы блока 2 анализа считанного двоичного кода, передает по выходным шинам, связывающим ее с блоком 1, сигналы с разной временной задержкой, которые компенсируют девиацию временных параметров считываемого последовательного кода.В приведенном примере реализации этот блок выполнен в виде управляемого одновибратора, формирующего сигналы с длительностью, зависящей от сигналов на его управляющих входах.С приходом информационного сигнала триггер 6 устанавливается в состояние 1 и по переднему фронту синхроимпульса проводится установка минимальной задержки в управляемом одновибраторе блока управления. По заднему фронту синхроимпульса одновибратор блока управления запускается и формирует сигнал с заданной длительностью ть Если информационный сигнал не поступает, то установленный по переднему фронту синхроимпульса в предыдущем такте триггер остается в состоянии О, и управляемый одновибратор блока управления формирует сигнал длительностью не менее максимальной задержки информационного сигнала относительно синхроимпульса т.Сигнал с управляемого одновибратора блока управления подается через схему ИЛИ 13 на вход триггера 5 и по заднему фронту устанавливает его в состояние О, если в этом такте информационный сигнал не поступает, В противном случае изменение уровня происходит только по окончании информационного сигнала, таким образом триггер 5 устанавливается в состояние О по заднему фронту информационного сигнала,Блок индикации прекращения синхронизирующих сигналов обеспечивает формирование сигнала в том случае, когда прекращается поступление синхроимпульса. Если синхроимпульс поступает в известный промежуток времени, то на выходе схемы И по заднему фронту сигнала с линии задержки формируется сигнал прекращения обмена. Предмет изобретения Устройство для селекции сигналов, например, при обмене с накопителями на магнитных дисках, содержащее блок выделения информационных и синхронизирующих сигналов, информационный вход которого подключен к входу устройства, а управляющий вход - к первому выходу блока управления, отличающееся тем, что, с целью расширения области применения и повышения надежности работы устройства, оно содержит блок индикации прекращения синхронизирующих сигналов, вход и выход которого соединены соответственно с выходом блока управления и выходом устройства, и блок анализа считанного кода, подключенный своим входом к блоку выделения информационных и синхронизирующих сигналов, а выходом - к входу блока управления,469132 Составитель Б. 3. Баркан Техред О. Гуменюк Редактор И, Грузова Корректоры: В, Петрова и О. Данишева Типография, пр. Сапунова, 2 Заказ 2200/13 Изд.1445 Тираж 648 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
