Уплотнение многоманжетного типа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

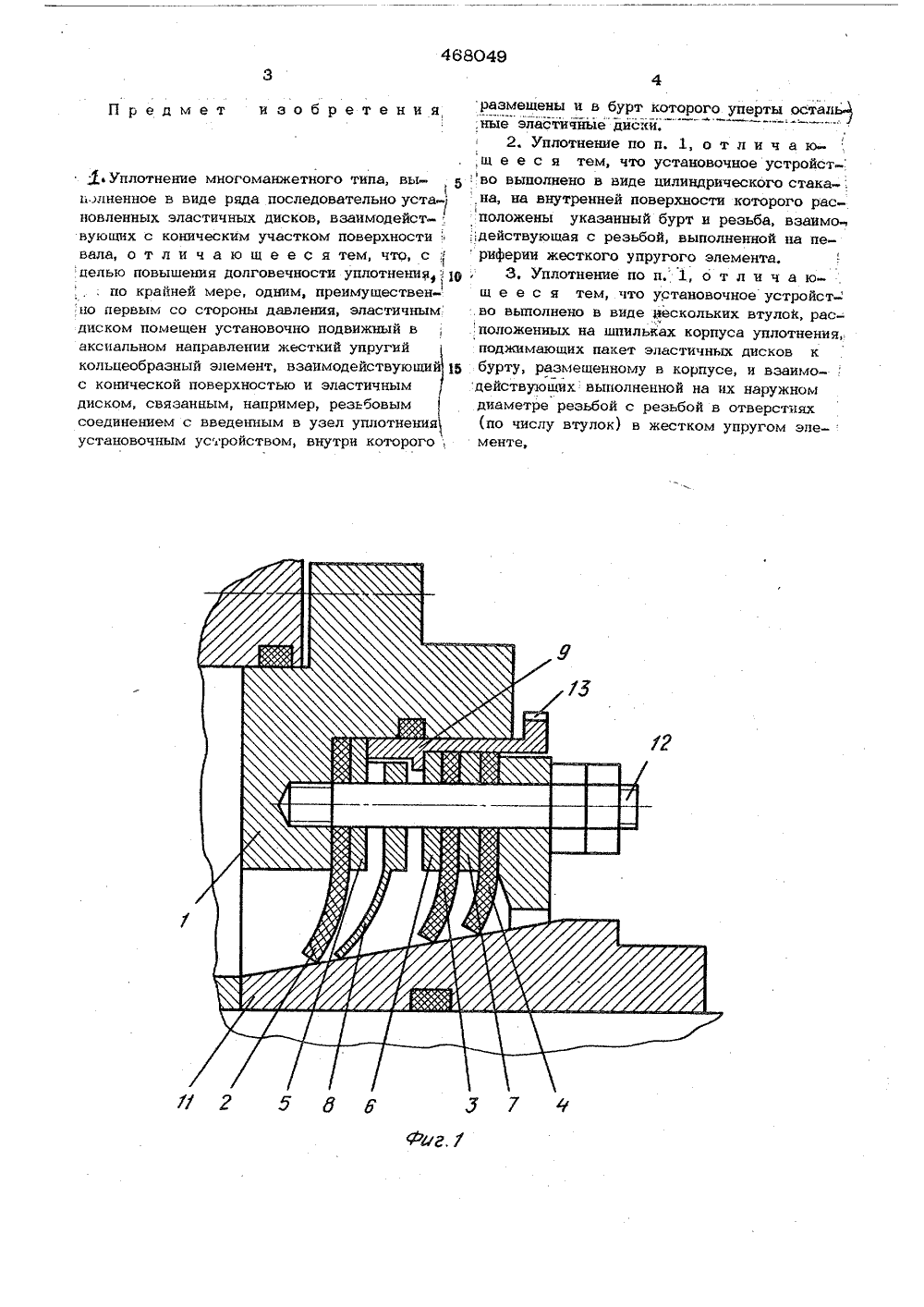

О П И С А Н И Е р 11 4 в 8049ИЗОБРЕТЕН ИЯ Своз СоевтенихСоциалистическихУесттублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(51) М. Кл,дсудврстсенный квинтетСоввтв Министров СССРпо долны нзооретенийн открытий 32) Приоритет) УДК 62-762.Опубликовано 25.04,75. Бюллетен Дата опубликования описания 1 О,О 4,75 Тодер, В. В. Попов, Т. В, Широкова и И. Н, Похильк(54) УПЛОТНЕНИЕ МНОГОМАНЖЕТН Изобретение касается уплотнительнойтехники.Известны уплотнения многоманжетного типа с манжетами, выполненные в виде ря-, да последовательно установленных эластич ных дисков, взаимодействующих внутренней кромкой с конической поверхностью вала, Однако под действием давления уцлотняемой среды эластичные диски нагружаютсянеравномерно, в результате чего наблюдает ся неравномерный износ уплотняющих элементов. Предложенное уплотнение отличается тем чт,по крайней мере, за одним, преимущественно первым со стороны давления, эла-стичным диском помещен установочно под-, вижный в аксиальном направлении жесткий упругий кольцеобразный элемент, взаимодействующий с конической поверхностью и , щ связанный, например, резьбовым соединением с установочным устройством, внутри которого размещены и в бурт которого уперты остальные эластичные диски.На фиг, 1 и 2 приведены два из возмож- р 5(72) Авторы. Н. И, Крылов, изобретения ных вариантов исполнения предложенного уплотнения. Оно состоит и ко з рпуса 1, эластичныхдисков 2-4, дистанционных шайб 5-7, жесткого упругого кольцеобразного элемента 8и установочного устройства, состоящего из,цилиндрического стакана О или резьбовыхвтулок 10, конической втулки 11 и крепежных элементов 12,Изменяя положение жесткого упругогокольцеобразного элемента относительно ко нической поверхности вала, регулируют перепад давления на нем и тем самым напервом эластичном диске. Кроме того, причрезмерном повышении давления жесткий, упругий кольцеобразный элемент ограничи-.вает положение кромки эластичного диска,препятствуя тем самым ее выворачиванию. Регулирование положения жесткогоупругого кольцеобразного элемента осущест.вляют вращением стакана или втулок 10,щлицы 13 которых вынесены вне корпусадля упрощения регулировки. Такое исполнение существенно повышает долговечность1 уплотнения в целом.Уплотнение многоманжетного типа, вы 1 ц,элненное в виде ряда последовательно уста- новленных эластичных дисков, взаимодейст- . вующих с коническим участком поверхности , вала, о т л и ч а ю щ е е с я тем, что, с целью повышения долговечности уплотнения . щпо крайней мере, одним, преимушественно первым со стороны давления, эластичным, диском помешен установочно подвижный в аксиальном направлении жесткий упругий кольцеобразный элемент, взаимодействуюши" ц с конической поверхностью и эластичным диском, связанным, например, резьбовым соединением с введенным в узел уплотнения установочным устройством, внутри которого,размещены и в бурт которого уперты осталь,на, на внутренней поверхности которого расположены указанный бурт и резьба, взаимо.,:,действующая с резьбой, выполненной на пе риферии жесткого упругого элемента,3. Уплотнение по и, 1, о т л и ч а юш е е с я тем, что установочное устройст-.во выполнено в виде нескольких втулок, рас,положенных на шпильках корпуса уплотнения,.поджимающих пакет эластичных дисков кбурту, размещенному в корпусе, и взаимодействуюших: выполненной на их наружномдиаметре резьбой с резьбой в отверстиях468049 Соста интел в Е.МЯсков д Н.Ханеева й актор 1 Шаго М 66 тира одписно ПИ Государственного комитета Советно делам изобретений и откр Москва, 113035, Раушская на а, Г, Бережковская наб.,Заказ ДЦ 1
СмотретьЗаявка
1686088, 26.07.1971
ПРЕДПРИЯТИЕ ПЯ А-7697
КРЫЛОВ НИКОЛАЙ ИВАНОВИЧ, ТОДЕР ИЛЬЯ АЛЕКСАНДРОВИЧ, ПОПОВ БОРИС ВАСИЛЬЕВИЧ, ШИРОКОВА ТАМАРА ВАСИЛЬЕВНА, ПОХИЛЬКО ИГОРЬ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16J 15/32
Метки: многоманжетного, типа, уплотнение
Опубликовано: 25.04.1975
