Уплотнение аппаратуры вб1сокого давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

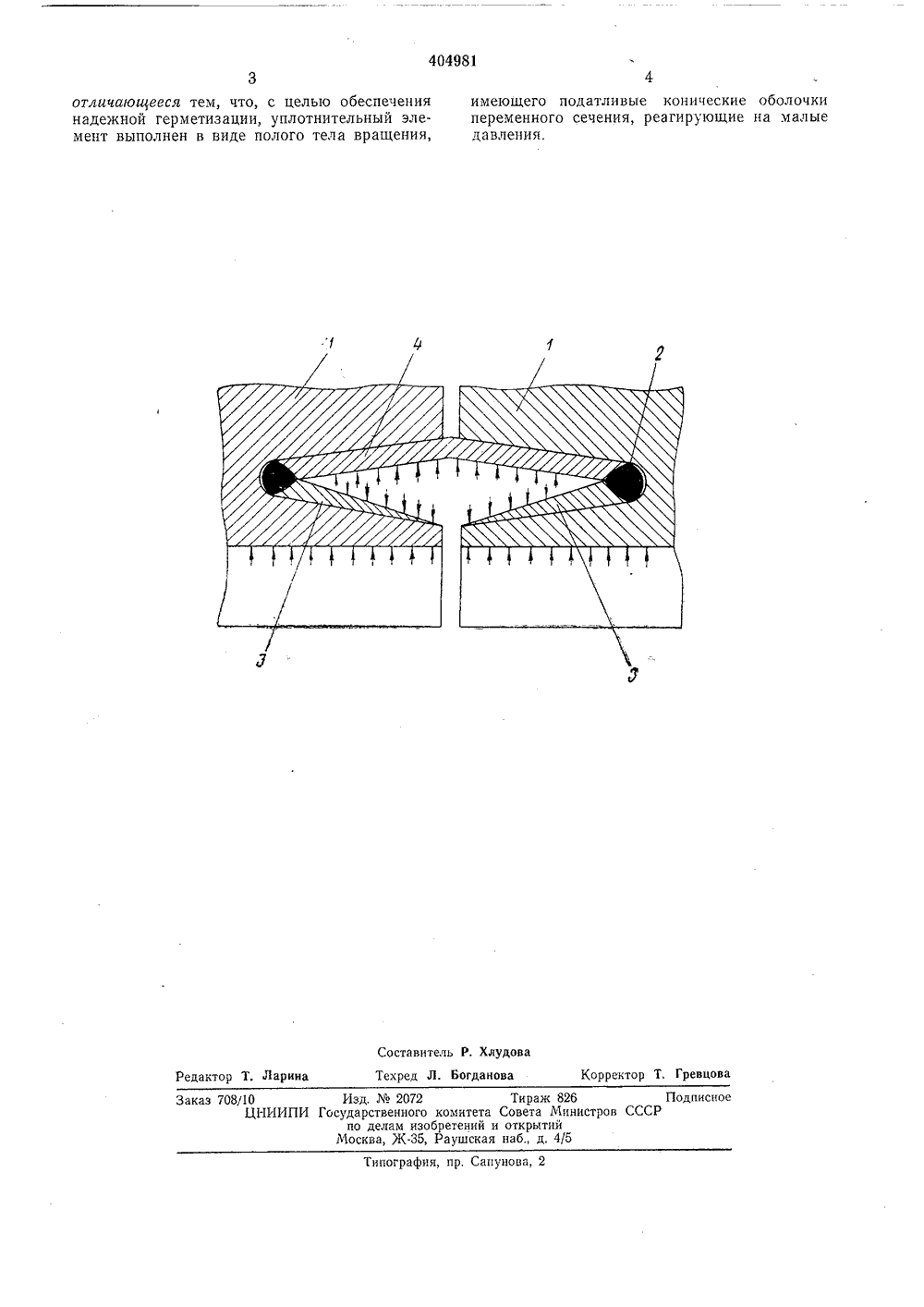

"-.зг О П И А-Н Й Е ИЗОБРЕТЕН ИЯ 40498 Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваМ. Кл. Г 161 1502 Заявлено 20.1 Ч,1972 ( 1774884/25-8) с присоединением заявкиПриоритет Государственный комитет Совета Министров СССР па делам изооретений и открытийОпубликовано 22.Х.1973. Бюллетень44 Дата опубликования описания 29,111.1974 УДК 62-762.4(088.8) Авторыизобретения Б. И. Гринберг и Б, А, Васильков Заявитель УПЛОТНЕНИЕ АППАРАТУРЫ ВЫСОКОГО ДАВЛЕНИЯПредварительная герметизация достигаетсявследствие разности углов конуса уплотнительного элемента 2, у которого этот уголбольше, и уплотнительного гнезда соединяе 5 мых деталей 1. При подъеме внутреннего давления от 0 и выше оно, действуя на податливые конические оболочки 3 переменного сечения, плотно прижимает их к уплотнительнымгнездам соединяемых деталей 1, герметизируя10 соединение. С ростом давления начинает работать более жесткая наружная часть 4 уплотнительного элемента 2. Таким образом,податливые конические оболочки 3 переменного сечения выполняют роль элемента, чут 15 ко реагирующего даже на небольшое внутреннее давление. С дальнейшим ростом давления в работу вступает наружная часть 4уплотнительного элемента 2, которая так же,как и конические оболочки 3, работает за счет20 самоуплотняющего действия внутреннего давления. При сбросе давления уплотнение работает так же, как и при подъеме, - в результате высокой податливости конических оболочек 3,25 Уплотнение аппаратуры высокого давленияпосредством уплотнительного элемента, рас положенного в гнездах соединяемых деталей,Изобретение относится к уплотнительной технике и может найти применение для уплотнения сосудов, аппаратов, трубопроводов высокого давления.Известные уплотнения высокого давления не обеспечивают надежной герметизации соединений ввиду их слабой работы при низких давлениях, что затрудняет их применение в производстве газовзрывонадежных и токсичных продуктов.Целью изобретения является повышение надежности и герметизирующей способности соединений при низких давлениях.Это достигается тем, что уплотнение выполнено в виде полого тела вращения, установленного в уплотнительных гнездах, расположенных параллельно оси соединяемых деталей и снабженного внутренними податливыми коническими оболочками переменного сечения.Возможно изготовление и неметаллического цельного уплотнительного элемента.На чертеже изображен уплотнительный узел.Уплотнение включает соединяемые детали 1, уплотнительный элемент 2 в виде полого тела вращения, имеющего податливые конические оболочки 3 переменного сечения и более жесткую наружную часть 4 (стрелками показано действие внутреннего давления),Предмет изобретения404981 Составитель Р. ХлудоваТехред Л. Богданова Корректор Т, Гревцова Редактор Т. Ларина Заказ 708/10 Изд,2072 Тираж 826 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д, 4/5Типография, пр. Сапунова, 2 отличающееся тем, что, с целью обеспечения надежной герметизации, уплотнительный элемент выполнен в виде полого тела вращения,имеющего податливые конические оболочки переменного сечения, реагирующие на малые давления,
СмотретьЗаявка
1774884
Б. И. Гринберг, Б. А. Васильков
МПК / Метки
МПК: F16J 15/02
Метки: аппаратуры, вб1сокого, давления, уплотнение
Опубликовано: 01.01.1973
Код ссылки
