Рельсовое стыковое скрепление
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 461
Автор: Родичев
Текст

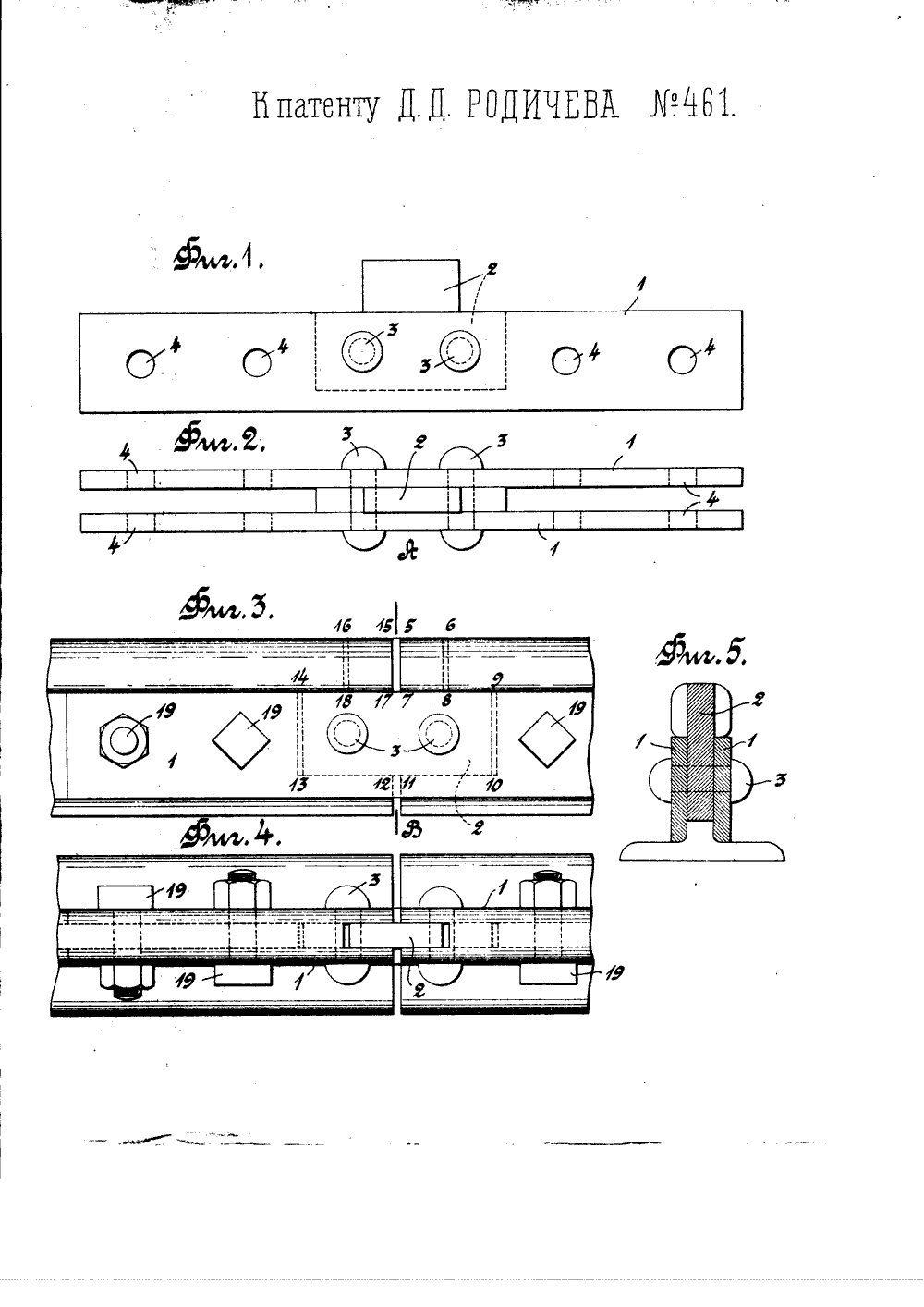

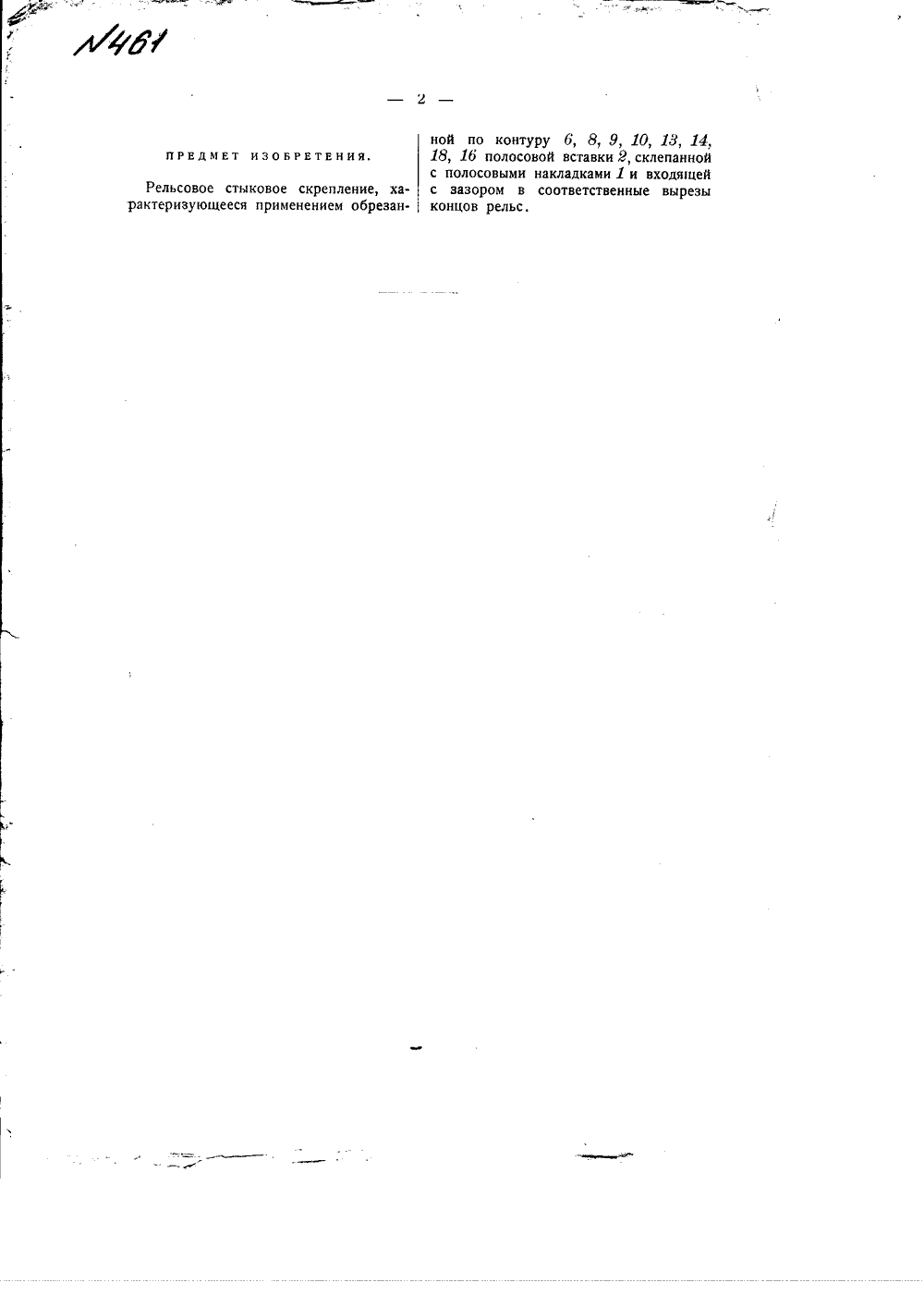

461 Н С А ьсового стыково епления патенту Д. Д. Родичева, заявл(заяв. свид. М ному 27 сентябр75889).я 1925 года. Де15 сентября 1924 22 го ыдаче патента опубликовано 31 ню распространяется на 15 лет о йстви года,тент няется заклепками 3, 3 с пластинами 1,1, в которых имеется еще четыре отверстия 4, 4,. для болтов, которыми концы рельс соединяются со скреплением.При соединении концов двух рельс на них должны быть сделаны пропилы для вставки выступающей части пластинки 2 скрепления, для этого в головке каждого рельса делаются продольные пропилы о, 6, 7, 8, в которые входит верхняя часть пластины 2, фиг. 3, а в шейке рельса делается вырез 7, 9, 10, .11 для помещения нижней части пластины 2. Скрепляющее устройство средней своей частью 2, фиг, 5, входит в вырез рельса, боковые же пластины 1,1 обхватывают с двух сторон шейки рельс и скрепляются с ними четырьмя болтами 1,9, По указанию автора, прогиб рельс на стыке невозможен, так как ему препятствует вставка 2 упором своих сторон в концы рельс и, кроме того, верхняя сторона средней части скрепления 2, 2, находясь на одном уровне с полотном рельс, служит как бы мостиком в месте стыка рельс, благодаря чему предотвращает толчек,Цель предлагаемого устройства заключается в соединении двух железнодорожных рельс таким образом, чтобы при проходе поезда не получалось толчков в местах соединений. Существующие соединения ж.-д. рельс неудобны именно потому, что под тяжестью поезда рельсы прогибаются в местах соединений, отчего получаются толчки, изнашивающие рельсы, вредно отзывающиеся на насыпях полотна, действующие разрушительным образом на подвижной состав и отчасти делающие езду по ж. д, беспокойной.На фиг. 1 изображена соединительная часть в вертикальной, проекции; на фиг. 2 - в горизонтальной; фиг. 3 в 5 изображены в вертикальной и горизонтальной проекциях и в разрезе концы скрепленных рельс.Предлагаемое скрепление состоит из трех частей, а именно: из двух стальных полос 1, 1 (фиг. 1 и 2) поставленных параллельно и стальной штампованной пластины 2, имеющей теобразную форму, фиг. 1 и 2, зажатой между полосами 1, 1. Эта пластина соедиОБРЕТЕНИПРЕДМЕТ ИЗОБРЕТЕНИЯ. Рельсовое стыковое скрепление, характеризующееся применением обрезанной по контуру 6, 8, 9, 10, 13, 14, 18, 16 полосовой вставки 2, склепанной с полосовыми накладками 1 и входящей с зазором в соответственные вырезы концов рельс.
СмотретьЗаявка
75889, 27.09.1922
Родичев Д. Д
МПК / Метки
МПК: E01B 11/32
Метки: рельсовое, скрепление, стыковое
Опубликовано: 15.09.1924
