Система централизованного программного управления

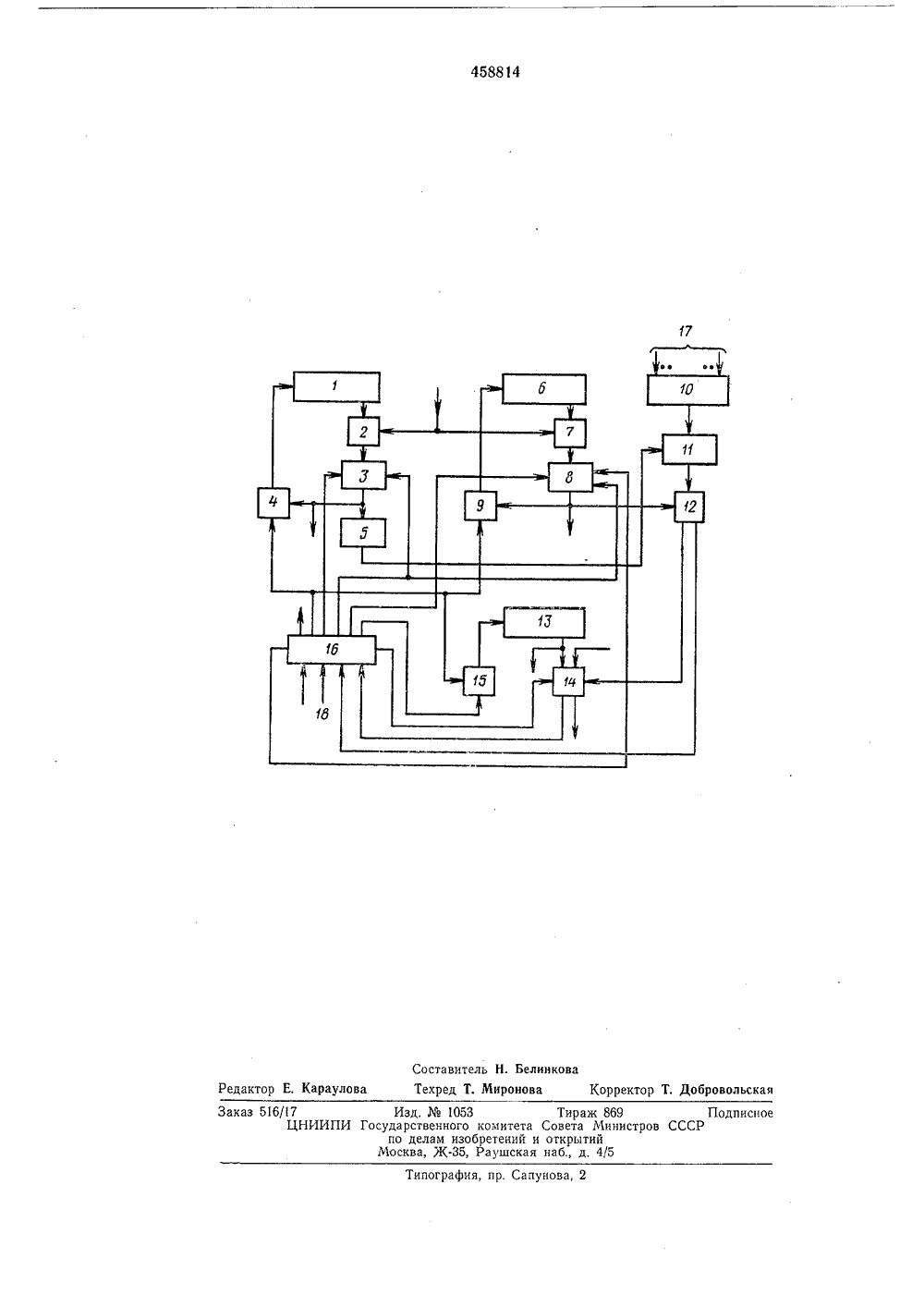

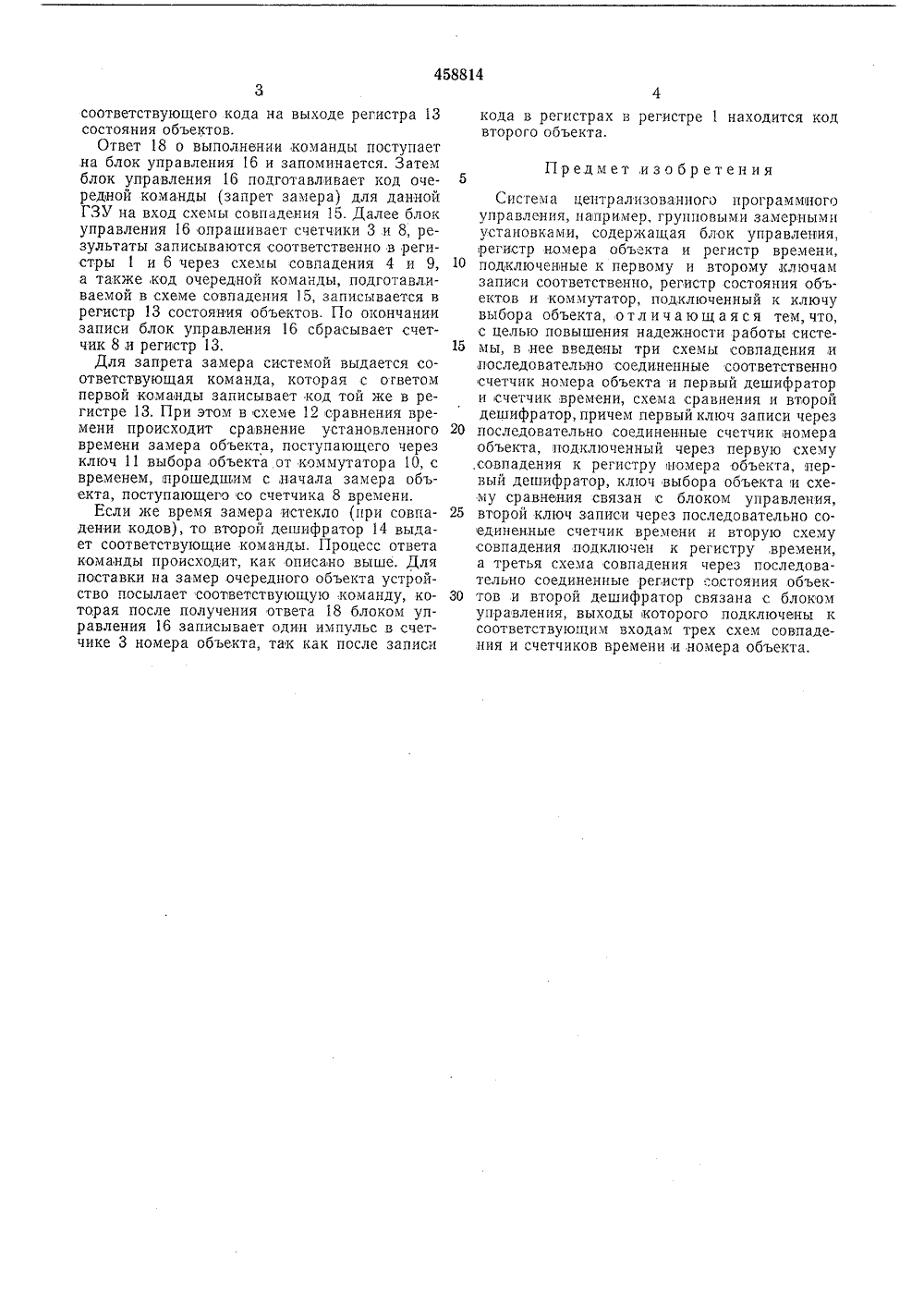

ОПИСИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 21,03.73 (21) 1895598/18-24с присоединением заявкищ 458814 Союз Советских иалистическихРеспублик 1) М. Кл. б 05 Ь 19/1 Государственный комитет Совета Министров СССР(088.8) Опубликовано 30.01.75. БюллетеньДата опубликования описания 11.03.75 ло делам изобретений и открытий(71) Заявитель К. В, Велиев, А, А. Джавадов, ф. Д, Джафаров и Н. М. Кязимов Научно-исследовательский и проектный институт по комплексной автоматизации нефтяной и химической промышленности54) СИСТЕМА ЦЕНТРАЛИЗОВАННОГО ПРОГРАММНОГО УПРАВЛЕНИЯИзобретение относится к области автоматики и вычислительной техники и может применяться при автоматизированном управлении технологических процессов, например, добычинефти.Известна система централизованного программного управления, например, групповыми замерными установками (ГЗУ), содержащая блок управления, регистр, номера объекта и регистр времени, подключенные,к первому и второму ключам записи соответственно, ре гистр состояния объектов и коммутатор, подключенный к ключу, выбора обьектов.Цель изобретения - повышение, надежности системы.Это достигается тем, что в предлагаемую систему введены три схемы совпадения и последовательно соединенные соответственно счетчик,номера объекта и первый дешифратор и счетчик времени, схема сравнения и второй дешифратор, причем первый ключ записи через последовательно соединенные счетчик номера объекта, подклю;енный через первую схему совпадения к регистру номера объекта, первый дешифратор, ключ выбора объекта и схему сравнения связан с блоком управления, второй ключ записи через последовательно соединенные счетчик времени и вторую схему совпадения подключен к регистру времени, а третья схема совпадения через последова 2тельно соединенные регистр состояния объектов и второй дешифратор связана с блоком управления, выходы которого подключены к соответствующим входам трех схем совпаде ния и счетчикав времени и номера объекта.На чертеже приведена схема предлагаемойсистемы.Она содержит регистр 1 номера объекта,первый ключ 2 записи, счетчик 3 номера объ екта, первую схему совпадения 4, дешифратор 5, регистр 6 времени, второй ключ 7 записи, счетчик 8 времени, вторую схему совпадения 9, коммутатор 10, ключ 11,выбора объекта, схемы 12 сравнения времени, регистр 13 15 состояния объектов, второй дешифратор 14,третью схему совпадения 15,и блок управле:ния 16.Регистры номера объекта, времени и состояния объектов предназначены для запоминания 20 соответственно номеров объектов, которые ставятся,на замер, продолжительности времени замера объектов и состояния всех ГЗУ.Счетчики номеров объектов и времени используются как промежуточная память.25 Система работает следующим образом,После поступления сигнала 17, соответствующего,номеру ГЗУ, система разрешает, начать замер. Для этого от блока управления 16 на вход второго дешифратора поступает разре шающий сигнал, который формирует командысоответствующего кода на выходе регистра 13 состояния объектов.Ответ 18 о выполнении команды поступает на блок управления 16 и запоминается. Затем блок управления 16 подготавливает код очередной команды (запрет замера) для данной ГЗУ на вход схемы совпадения 15. Далее блок управления 16 опрашивает счетчики 3 и 8, результаты записываются соответственно в регистры 1 и 6 через схемы совпадения 4 и 9, а также,код очередной команды, подготавливаемой в схеме совпадения 15, записывается в регистр 13 состояния объектов. По окончании записи блок управления 16 сбрасывает счетчик 8,и регистр 13.Для запрета замера системой выдается соответствующая команда, которая с о гветом первой команды записывает код той же в регистре 13. При этом в схеме 12 сравнения времени происходит сравнение установленного времени замера объекта, поступающего через ключ 11 выбора объекта от коммутатора 10, с временем, прошедшим с,начала замера объекта, поступающего со счетчика 8 времени.Если же время замера истекло (при совпадении кодов), то второй дешифратор 14 выдает соответствующие команды. Процесс ответа команды происходит, как описано выше. Для поставки на замер, очередного объекта устройство посылает соответствующую команду, которая после получения ответа 18 блоком управления 16 записывает один импульс в счетчике 3 номера объекта, так как после записи кода в регистрах в регистре 1 находится кодвторого объекта. 5Предмет, изобретенияСистема централизованного программногоуправления, налример, групповыми замерными установками, содержащая блок управлевия, ,регистр номера объекта и регистр времени, 10 подключенные к первому и второму ключамзаписи соответственно, регистр состояния объектов и коммутатор, подключенный к ключу выбора объекта, отличающаяся тем,что, с целью повышения надежности работы систе мы, в нее введены три схемы совпадения илоследовательно соединенные соответственно счетчик номера объекта и первый дешифратор и счетчик времени, схема сравнения и второй дешифратор, причем первый ключ записи через 20 последовательно соединенные счетчик номераобъекта, подключенный через первую схему .совпадения к регистру номера объекта, первый дешифратор, ключ выбора объекта и схему сравнения связан с блоком управления, 25 второй ключ записи через последовательно соединенные счетчик времени и вторую схему совпадения подключен к регистру ,времени, а третья схема совпадения через последовательно соединенные регистр состояния объек тов и второй дешифратор связана с блокомуправления, выходы которого подключены к соответствующим входам трех схем совпаде,ния и счетчиков времени и,номера объекта.Заказ 516/7 Изд. Юо 1053 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2
