Устройство для блокировки фидерных разъединителей

Номер патента: 45662

Авторы: Королев, Трифонов

ZIP архив

Текст

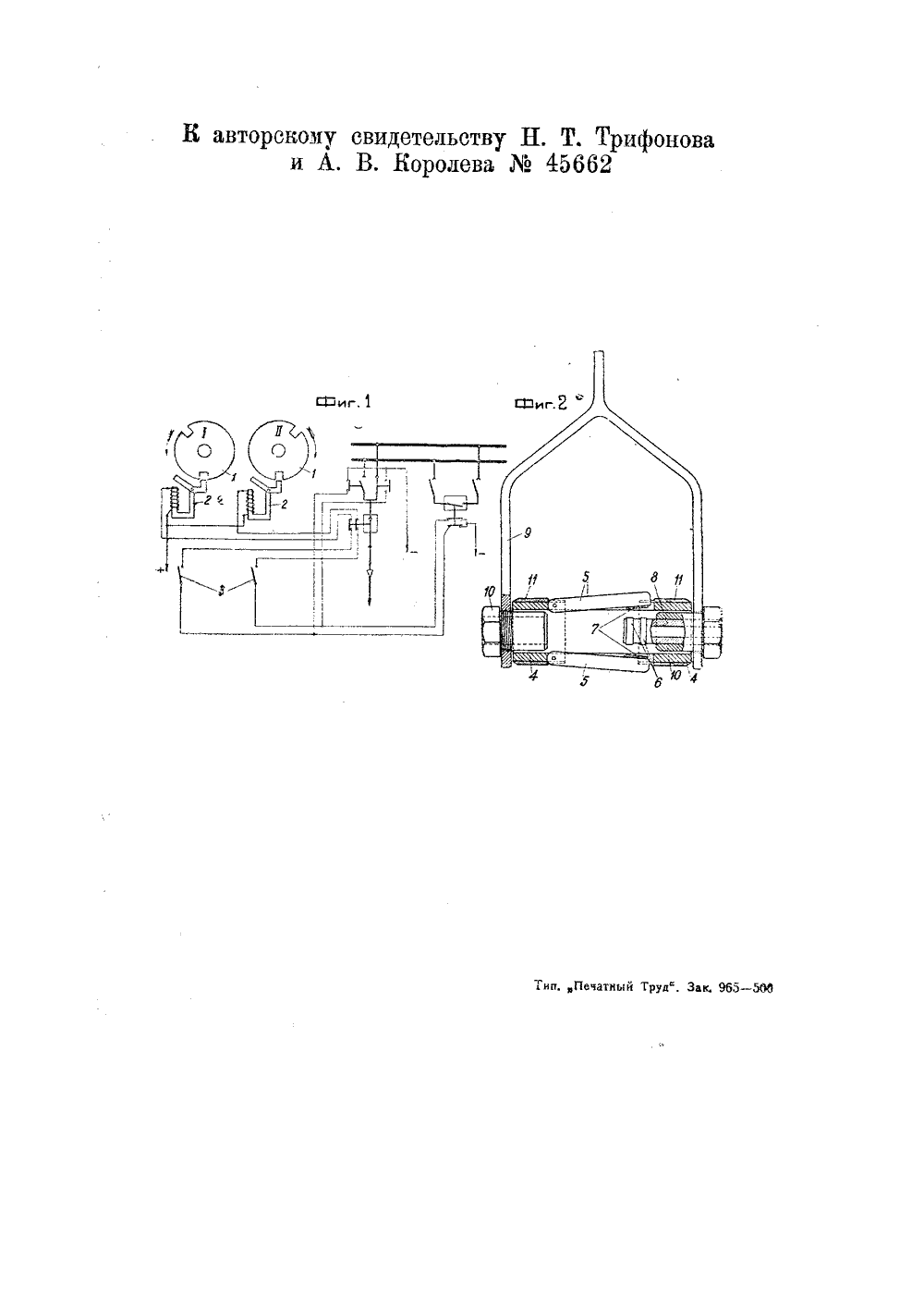

О ПИСА тройства для блокировки фА, В, Королева, 161335) авторскому свидетельству Н. Т. Трифонова заявленному 3 марта 193 э года (спр. о пе выдаче авторского свидетельства оп ложении масляного выключателя, На валу каждого из разъединителей имеется по одной паре контактов и по одному стопорному диску с вырезами, На фиг, 1 диск 1 принадлежит разъединителю, присоединяющему фидер к первой системе шин, и диск П - разъединителю второй системы шин.Для запирания стопорного диска служит электромагнит 2, цепь обмотки которого проведена через блокировочный контакт на валу масляного выключателя и через клавишный выключатель 3, смонтированный в рукоятке приводного механизма соответствующего разъединителя,Цепь блокировки проходит с одной стороны через блокконтакты разъединителей, а с другой в чер блокконтакты междушинного масляного выключателя,Клавишные выключатели смонтированы в рукоятках приводных механизмов разъединителей, так как это показано на фиг, 2. На скобе 9 закреплены полуоси 1 О для полой свободно вращающейся деревянной рукоятки 4, охваченной кольцами 11. В прорезах рукоятки установлены поворотно две клавиши 5 по типу вызывных клапанов в телефонных трубках. Клавиши снабжены латунными контактными мостиками 7. Внутри рукоятки расположена изоляционная трубка 8 с контактными кольцами б, к которым приртеже фиг хему пре клавишны продольн валу мас две пар амкнутых 1 изображ лагаемого и выключ м разрезе ляного вблокиро при вкл На ческую с ает электриустройства; тель в ча. фиг. 2 -стичномНа ыключателя вочных конюченном поме ются актов,Широко известны устройства для блокировки выключателей в электрических установках с двойной системой шин, состоящие из поворотных стопорных дисков, закрепленных на осях этих выключателей и запираемых в выключенном и включенном положениях стопор- ными электромагнитами, цепи коих проведены через блокконтакты всех выключателей, требующих согласованной работы,Изобретение относится к таким устройствам и имеет своим назначением обеспечить правильное действие коммута. ционной аппаратурой распределительной установки. В предлагаемом устройстве, согласно изобретению, с целью присоединения цепи управления к источнику тока лишь в случаях манипулирования с разьединителями, цепь каждого из электромагнитов проведена через клавишные выключатели, смонтированные в рукоятке приводного механизма соответствующего разъединителя и автоматически замыкаемые при охватывании рукоятки пальцами руки. ных разъединителей. вковано 31 января 1%6 годасоединены провода цепи блокировки, пропущенные через отверстия в полу. осях 1 О. При охватывании рукоятки падь. цами руки клавиши 5 погружаются внутрь рукоятки и замыкают мостиками 7 кольца,б. Кольца 6 и мостики 7 и образуют собой контакты клавишного выключателя 3.При попытке выключйть разъединитель не в определенной последовательности (например, когда включен масляный выключатель) клавишный выключатель 3 замыкает цепь электромагнита 2, и последний запирает стопорный диск 1, препятствуя неправильному действию обслужива ющего персонала.Нетрудно проверить по фиг. 1 чертежа, что 1) при выключенном положе. нии фидерного масляного выключателя можно включить или выключить один или оба шинных разъединителя; 2) при включенном положении фидерного масляного выключателя и одного шинного разьединителя второй разъединитель включить нельзя; 3) чтобы включить второй шинный разъединитель (перейти на другую систему шин), необходимо включить междушинный масляный выключатель;4) при двух включенных шинных разь. единителях и включенном междушинном выключателе ни один шинный разъединитель выключить нельзя; чтобы включить один из шинных разъединителей, необходимо включить междушинный масляный выключатель или выключить фидерный масляный выключатель; 5) при одном включенном шинном разъединителе или масляном выключателе выключить разъединитель нельзя.Предлагаемым устройством достигается устранение возможности аварии по вине обслуживающего персонала (вследствие неправильных операций с разъединителями) и увеличение безопасности обслуживающего персонала.Предмет изобретения.Устройство для блокировки фидерных разъединителей в установках с двойной системой шин с применением стопорных дисков на осях разъединителей, имеющих ручной привод, и стопорных электромагнитов, запирающих эти диски во включенном и выключенном положениях, цепи каковых электромагнитов проведены через блокировочные контакты междушинного масляного выключателя, разъединителей и фидерного масляного выключателя, отличающееся тем, что, с целью присоединения цепи управления к источнику тока лишь в случаях манипулирования с разъединителями, цепь каждого из электромагнитов проведена через клавишные выключатели -смонтированные в рукоятке приводного механизма соответствующего разъединителя и автоматически замыкаемые при охватывании рукоятки пальцами руки.

Смотреть

Заявка

164336, 03.03.1935

Королев А. В, Трифонов Н. Т

МПК / Метки

МПК: H01H 31/10, H01H 33/52

Метки: блокировки, разъединителей, фидерных

Опубликовано: 31.01.1936
