Трансформаторный датчик давления

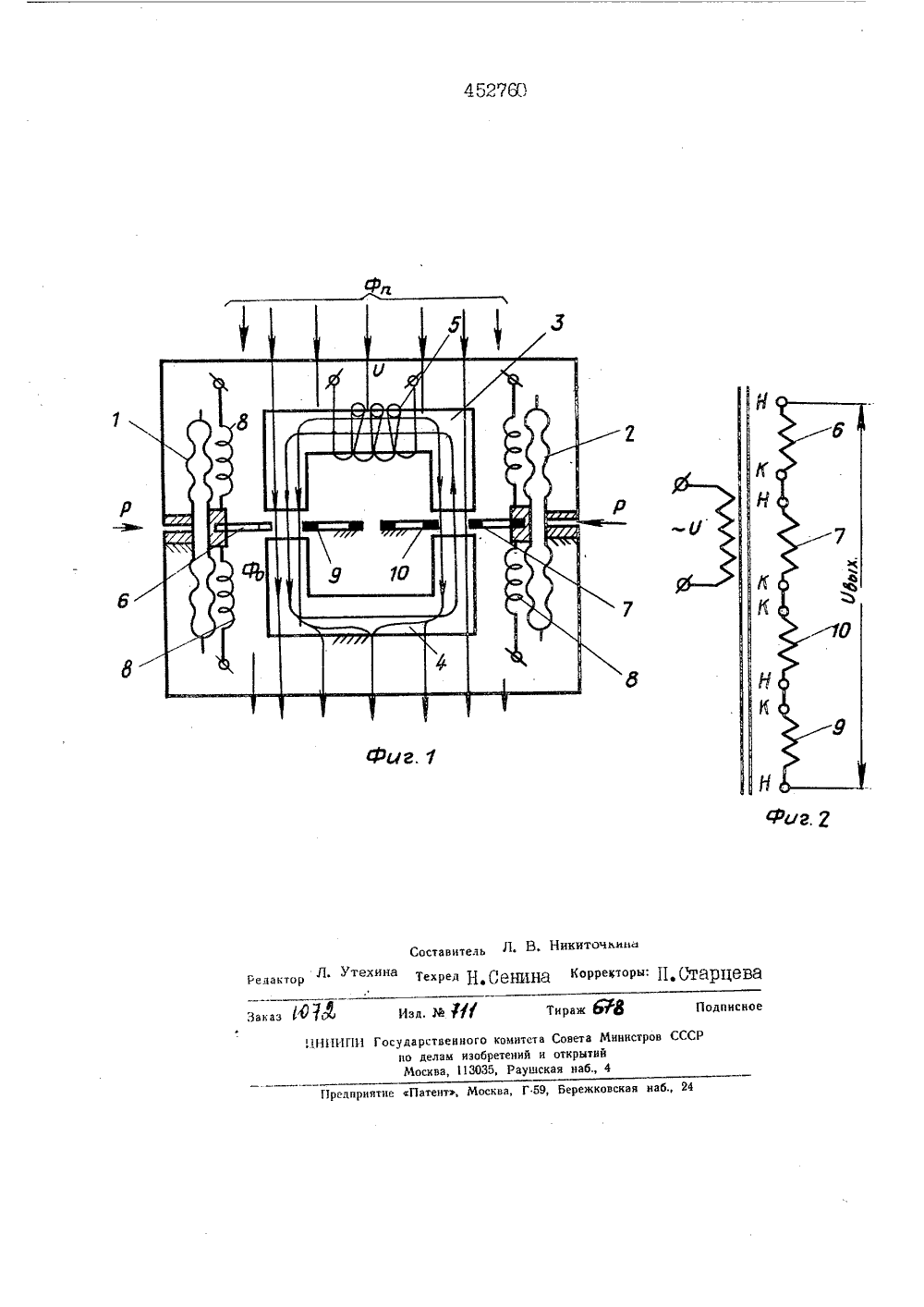

1ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДИЕЛЬСТВУ Союз Советских Социалистических Республик(Б 1) М. Кл. Я 01 9 у 10 Государственный номитет Совета Министров СССР оо делам наооретений н открытий(32) ПриоритетОпубликовано 05,12.74 оюллетень М 45 Дата опубликования описания й. 1 Ъ.74(54) ТРАНСФОРМАТОРНЫЙ ДАТЧИК ДАВЛЕНИЯ 1Изобретение относится к области конт - рольнсь-измерительной техники.Но основному авт. св. Ло 386293 известен трансформаторный датчик давления, содержащий чувствительный элемент и индукционный преобразователь перемешения, с противоположных сторон воздушного зазора которого симл 1 етрично один относительно другого расположены измерительная и компенсационная катушки.Для зашиты от влияния внешних магнитных гюлей эти датчики снабжены специальными экранами,Предлагаемый датчик, для искэгточения влияния внешних магнитных полей снабжендополнительными аналогичными основным чувствгттельным элементом и индукционным преобразователем перемещения, расположенлылп .имлцГрично ОснОВным, т Эбмотки измерительных и компенсационных катушек гэреобразэват елей соединены одна с другой согласно, а между собой встречно.11 я фиг. 1 изображена принципиальная .хема д-:;чика; на фиг, 2 - электрическаякг мя вклкэчения обэиоиэк катушек индук)ционного преобразователя,Датчик состоит из двух одинаковыхупругих чувствительных элементов 1 и 2;двух магнитопроводов 3 и 4; например, Иобразных, полюса которых образуют двавоздушных зазора шелевого типа, обмоткивозбуждения 5; двух измерительных катушек 6 и 7, закрепленных неподвижно наподвижных центрах элементов 1 и 2 и рас 1 О положенных в плоскости воздушного зазорана одинаковых расстояниях от центра полтосов магнитопроводов 3 и 4; пружинныхтокоподводов 8; двух компенсационных катушек 9 и 10, закрепляемых неподвижнов плоскости воздушного зазора с внутренней стороны полюсов на одинаковом расстоянии от их центра.Число витков и нлогцядь окна излгерительных 6, 7 и компенсационных 9, 1 0оо катушек одинаковы.Измерительньге 6, 7, компенсацисгнные9, 10 катушки соединены согласно, якомпенсационные и измерительные кятунэкимежду собой - вст речно,25Датчик работает следуюшил 1 образом.При изменении давления Р элементы 1 и 2 прогибгются и перемешают катушки 6, 7 вглубь воздушного зазора, при этоМ ,увеличивается величина магнитного потока пронизываюшего катушки, следовательно, увеличивается э. д. снаводи 1 лая в катушках 6, 7, и на выходе датчика появляется напряжение, пропорциональное измеряемо;лу давлению. Так как магнитный поток Ф, образуемый обмоткой возбуждения 5, в воздушных зазорах магнитопроводов 3 и 4 направлен в разные стороны, то при наличии внешнего переменного магнитного пс- ля Фр оно в одном из воздушных зазоров совпадает с направлением основного магнитного потока фо, а в другом направлено навстречу. Следовательно, э. д, с., наводимые потоком ф в катушках, расположенных под полюсом, где потоки суммируются, суммируется с э. д. с., наводимой основ ным потоком, а в катушках, расположенных под другим полюсом, вычитаются, Так как измерительные 6 и 7 и компенсационные 9 и 1 0 катушки расположены на одинаковом расстоянии от центра полюса, имеют одинаковое число витков и плошадь окна, то э, д снаводимые в каждой измерительной и в каждой компенсационной катушке внешним магнитным полем ф , одинаковы.При принятом соединении обмоток и на О личин внешнего магнитного поля выходноенапряжение датчикаоди =фи оо фо ф оо фл Фрог Фойг ба Фор).фк 1 гОофоа" М фладд" - уМО Фо - Ы Фд )40фа фл фк кг; число витков соответственно в катушках 6 7, 9 и 10, ф 01 ф Ф 02 ФОК 11 ФОК 2 магнитные потоки, образуемые обмоткой возбуждения, проходяшие соответственно через катушки 6, 7, 9 и 10;ФП 1, ФП 2, ФПК 1, ФПК 2 - внешние магнитные потоки, образуемые источниками по мех, проходяшие соответственно через катушки 6, 7, 9 и 10, (л 5 И -д - круговая частота основного и внешнего магнитных полей.Так как у -р щ ,у у уО 1 О 2Я 02 ОК 1 ОК 2Оф 2)тп Ищщ=2 о)у Ки Рдцйц фк фонУт, е, в предлагаемом датчике внешней магнитный поток не влияет на выходное напряжение датчика, Предмет изобретенияТрансформаторный датчик давления по авт. св, 386293, отлич аюшийс я тем, что, с целью исключения влияния внешних магнитных полей, он снабжен дополнительными аналогичными основным чувствительным элементом и индукционным преобразователем перемещения, расположенными симметрично с основными, причем обмотки измерительных и компенсационных катушек преобразователей соединены одна с другой согласно, а между собой встречно,В, Никиточки Редактор Изд. М Тираж одписи Заказ истров СССР 1 Н 1 ИПИ Государственного комитета Совета М по делам изобретений и открытий Москва, 113035, Раугпская наб.,Предприятие Патент Москва, Г 59, Бережковская иаб.,Составител ехина Техред Н
