Уплотнительное устройство вращающегося вала

Номер патента: 452705

Авторы: Голубев, Кукин

ZIP архив

Текст

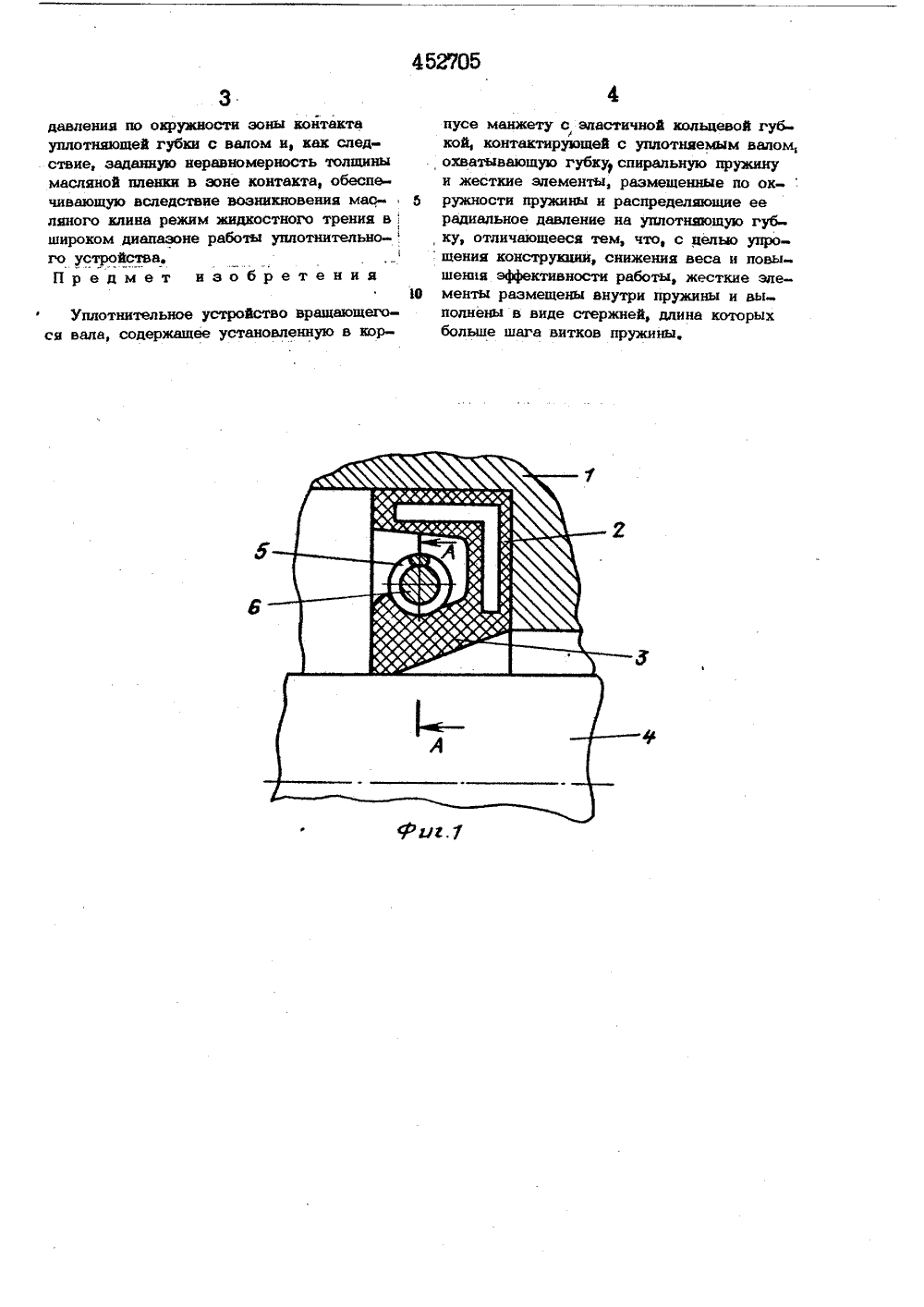

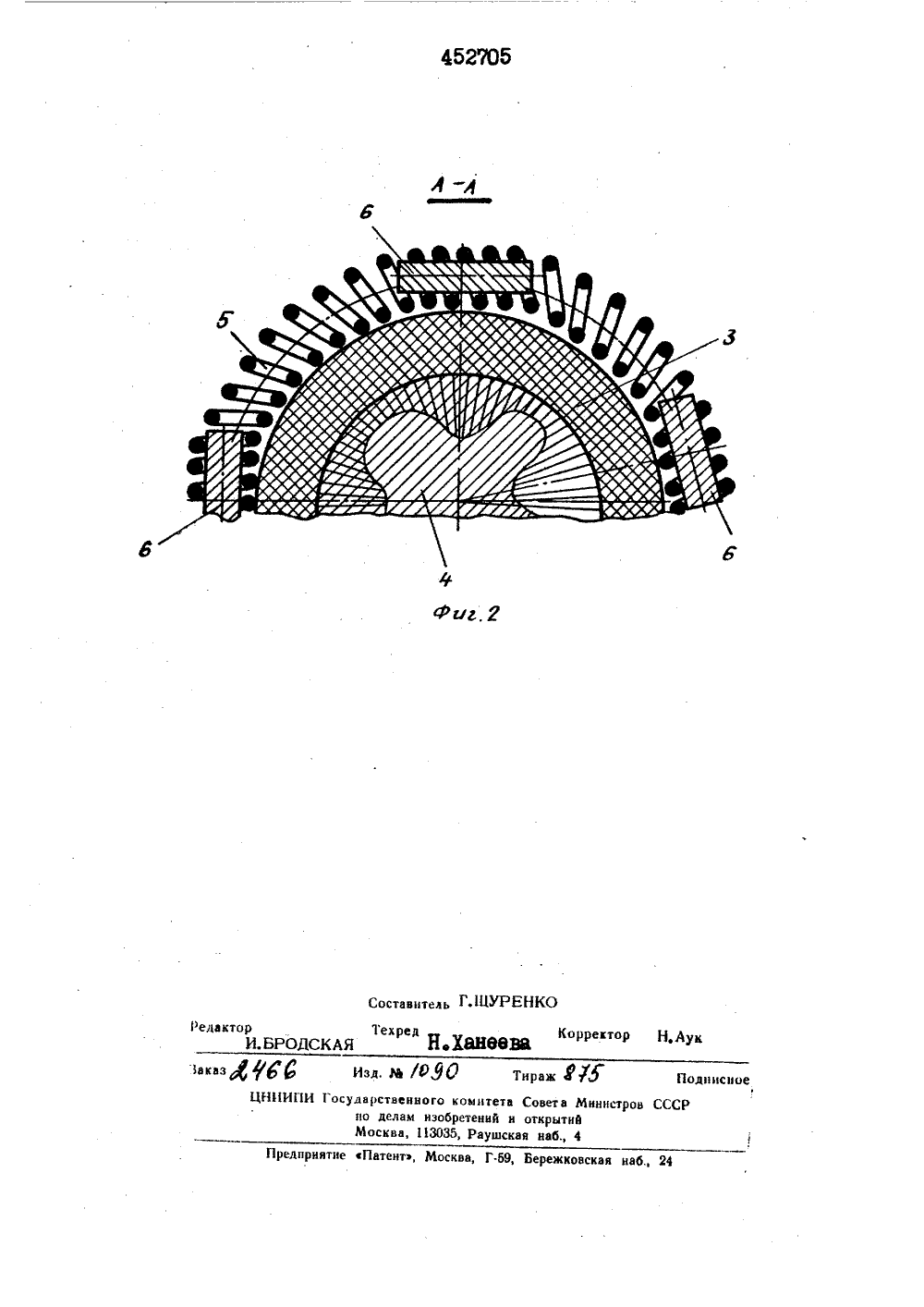

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Сова СоветсюаСаралмстичесваееспублик(61) Зависимое от авт (22) Заявлено 04 10 идете 5436/2 присоединением заяв Гесударстееюай иамитет Севете Мииестрое СССР ее делам иеееретеиий и еткрмтий(32) ПриоритетОпубликовано 05 12.Дата опубликования о 62-762 (088,8 5 летеиь 2.74 сани Голубев и Г,М. Кукин 2) Авторы изобретения 71) Заявител НИТЕЛЬНОЕ УСТРОЙСТВО ВР ЛА ЕГОС(54 Такое выполнение устройства упрсциает его конструкцию, уменьшает вес жестких элементов и уплотнительного устройства и повышает эффективность его работы, поскольку уменьшается влияние инерционных сил, действующих на жесткие элементы, на распределение контактного давления по окружности зоны контакта упдотняющей губки с валом.На фиг. 1 показано предлагаемое устройство, продольный разрез: на фиг. 2- разрез по А-А на фиг. 1.В корпусе 1 установлена манжета 2 с уплотняющей эластичной кольцевой губкойЗ охватывающей уплотняемый вал 4. Браслетная пружина 5, обжимающая губку, снабжена жесткими элементами 6, размещенными внутри пружины и выполненными в виде стержней, длина которых больше шага ее витков.Необходимое распределение радиального усилия пружины регулируется длиной стержней, их количеством и шагом расположения по длине пружины и обеспечивает заданный закон распределения контактного и Изобретение относится к устройствам для герметизации гидравлических агрегатов в зоне выхода вращающихся валов,Известно уплотнительное устройство вращающегося вала, содержащее установ- б ленную в корпусе манжету с кольцевой уплотняющей эластичной губкой, контактирующей с валом, браслетную пружину, охват тывающую губку, и жесткие элементы, размещенные по длине пружины и распределя ющие ее радиальное давление на уплотняю щую губку.Недостатком такого устройства являеч- ся низкая эффективность, сложность и боль шой вес конструкции, обусловленные ра Иположением жестких элементов снаружи пружины, и необходимость применения дополнительных деталей для фиксации этих элементов на манжете неподвижно или с возможностью радиальных перемещений, 20Предлагаемое устройство отличается от , известного тем, что жесткие элементыразмещены внутри пружины и выполнены в виде стержней, длина которых больше шва витков пружины, 25 511 и. кл.Г Ы 1 ВЗ0 давления по окружности зоны контактауплотняющей губки с валом и, как следствие, заданную неравномерность толщинымасляной пленки в зоне контакта, обеспечивающую вследствие возникновения масляного клина режим жидкостного трения в ,широком диапазоне работы уплотнительно- .го устройства,Предмет изобретения Уплотнительное устройство вращающегося вала, содержащее установленную в корпусе манжету с эластичной кольцевой губ/кой, контактирующей с уплотняемым валом, охватывающую губку спиральную пружину и жесткие элементы, размещенные по ок-ружности пружины и распределяющие ее радиальное давление на уплотняющую губку, отличающееся тем, что, с целью упро: щения конструкции, снижения веса и повышения эффективности работы, жесткие элементы размещены внутри пружины и вы полнены в виде стержней, длина которых больше шага витков пружины.Составитель Г.ШУРЕНКОредактор Техред Корректор Н,АукИ.БРОДСКАЯ фЗаказ/ф Д Изд, йй Ю( Тираж 4 ОПодписноеЦНИИГ 1 И Государственного комитета Совета Министров СССР по делам изобретений н открытий Москва, 13035, Раушская наб., 4Предприятие аПатентъ, Москва, Г.Ь 9, Бережковская иаб., 24
