Вычислитель разности двух чисел

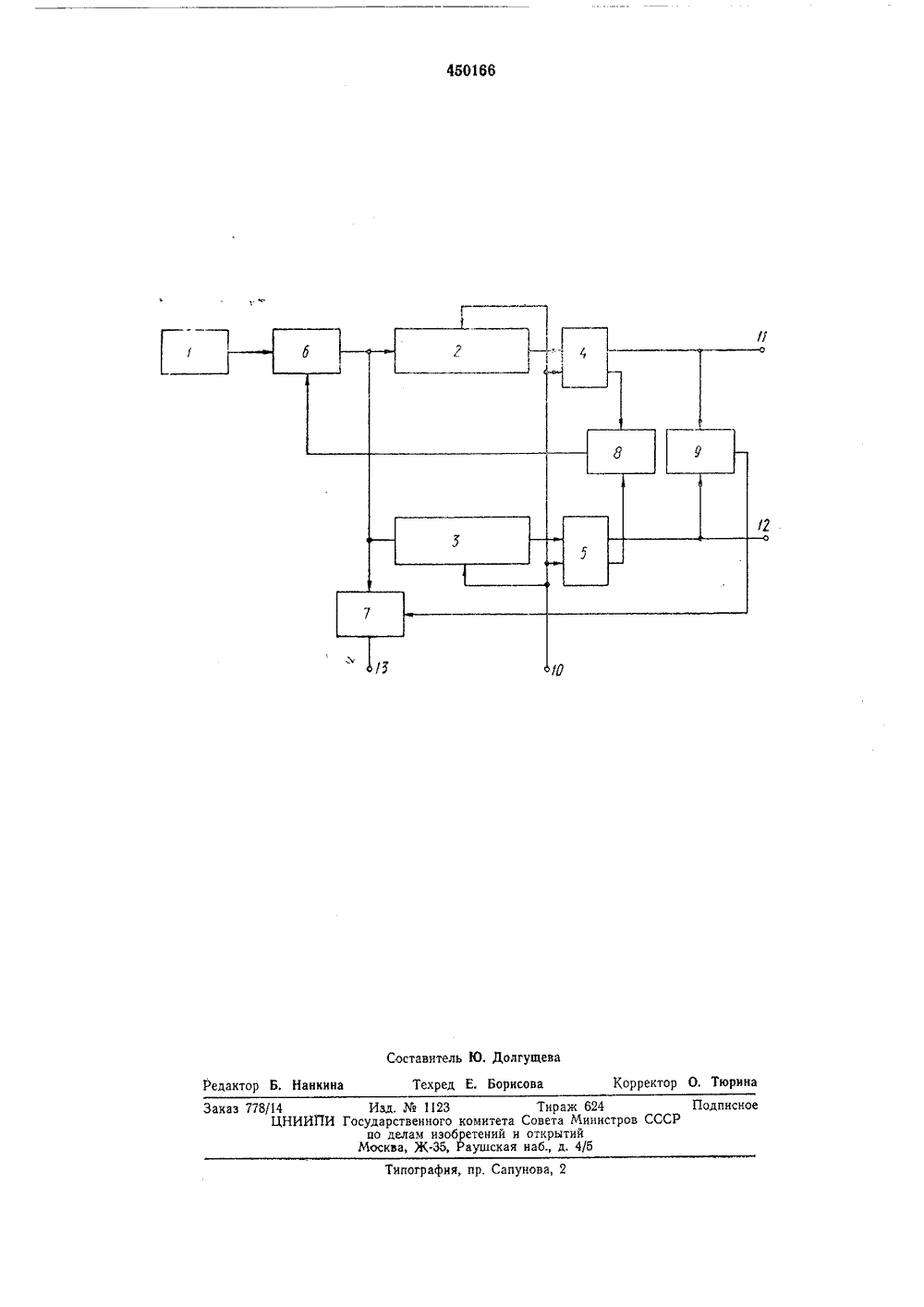

пц 450166 Союз Советских Социалистических Республик61) Зависим свидетель 22) Заявлено 23,10.72 (21) 1840449/18-24 7/385 присоединением заявки Государственный комитет света Ннннстров СССР 32) Приоритетпубликовано 15,11.7ата опубликования 621,374.001 ,088.8) 3 юллет ло делам изобретений и открытий(54) ВЫЧИСЛИТЕЛЬ РАЗНОСТ Х ЧИСЕЛ чиков, в кочисел,Известное устройство имеет большое число элементов, сложную схему и не обеспечивает получение разности в виде параллельного, кода,Цель изобретения заключается в унии схемы вычислителя, получении влельном и последовательных кодах рдвух чисел.Сущность изобретения заключается в том,что в него введены дополнительно вторая схема И и две схемы ИЛИ, причем первыйвход второй схемы И ссединен с выходомгенератора вычитающих импульсов, второйвход схемы И соединен с выходом первойсхемы ИЛИ, а выход соединен со счетнымвходом первого счетчика; выходы нуль первого и второго триггеров знака соединены совходами первой схемы ИЛИ соответственно; выходы единица первого и второгоприггеров знака соединены со входами второйсхемы ИЛИ соответственно; выход второйсхемы ИЛИ соединен со вторьвм входомпервой схемы И,Схема предлагаемого вычислителя разности приведена на чертеже.Вычислитель содержит генераторвычиающих импульсов, счетчик 2 уменьшаемогочисла и счетчик 3 вычнтаемого числа, тригпроще- парал- азности Вычислитель разности относится к области цифровой вычислительной техники и может быть использован в системах автоматического управления и контроля, цифровых моделирующих устройствах, специализи 1 рованных вычислителях, устройствах сравнения чисел.Известно устройство для вычисления разности двух чисел.Это устройство содержит генератор вычитающих импульсов, два счетчика, два триггера знака, причем установочные входы первого и второго счетчиков объединены и соединены со входами установки в нуль первого и второго триггеров знака и входом Запись всего устройства; выход первой схемы И соединен с числовым выходом всего устройства, а первый вход этой схемы И соединен со счетными входами первого и второго счетчиков, причем выход первого счетчика соединен со входом установки в единицу первого триггера знака, а выход второго счетчика соединен со входом установки в единицу второго триггера знака; выход единица первого трипгера знака соединен с выходом минус всего устройства, а выход единица второго триггера знака - со входом плюс всего устройства.Принцип действия известного устройства основан на последовательном вычитании единичных импульсов из двух регистров-счетторых хранятся коды исходных3гер 4 знака минус и триггер 5 знака сплюс, схемы И б и 7, схемы ИЛИ 8 и 9, вход 10 записи чисел и установки исходного состояния, знаковые выходы 11 и 12, выход 13 число-импульсной последовательности.Работает вычислитель разности двух чисел следующим образом.Сигналом записи со входа 10 исходные числа записываются в счетчики 2 и 3, а триггеры 4 и 5 устанавливаются в исходное состояние по нулевым входам.При этом импульсы от генератора 1 через открытую схему И б поступают в счетчики 2 и 3, уменьшая их содержимое, Счетчик, в котором записано меньшее число, раньше установится в нулевое состояние. Если уменьшаемое больше вычитаемого, то раньше установится в нулевое состояние счетчик 3, сработает триггер 5 и на выходе 12 появится сигнал, указывающий, что разность положительна. При этом с единичного выхода триггера 5 через схему ИЛИ б на вход схемы И 7 поступит разрешающий сигнал и вычитающие импульсы через схему И 7 пройдут на выход 13. Одновременно с нулевого выхода приггера 5 на вход схемы ИЛИ 8 поступит нулевой сигнал. После установки в нуль счетчика 2 сработает триггер 4 и на второй вход схемы ИЛИ 8 также поступит нулевой сигнал. При этом запрещающий сигнал с выхода ИЛИ 8 поступит на вход схемы И б и цикл вычисления закончится. Очевидно, что число импульсов, прошедших через схему И 7 на выход 13 вычислителя за время между установками в нуль счетчиков 3 и 2, и число импульсов, прошедших на входы этих счетчиков за то же время, равно величине искомой разности, Следовательно, по окончании цикла вычисления на выходах разрядов счетчика 3 будет получен параллельный дополнительный код разности. Если вычитаемое больше уменьшаемото, топервым установится в нуль счетчик 2, а затем счетчик 3. В остальном работа происходит аналогично. Сигнал, указывающий, что 5 разность оцрицательна, поступит с единичного выхода триггера 4 на знаковый выход 11, а параллельный дополнительный код разности будет получен на выходах разрядов счетчика 2.10Предмет изобретенияВычислитель разности двух чисел, содержащий генератор вычитающих импульсов, два счетчика, два триггера знака, причем ус тановочные входы первого и второго счетчи в объединены и соединены со входами устав,вки в нуль первого и второго цриггцров знака и входом Запись устройства; выход первой схемы И соединен с числовым вы ходом устройства, а первый вход этой схемыИ соединен со счетными входами первого и второго счетчиков, причем выход первого счетчика соединен со входом установки в единицу первого триггера знака, а выход 25 второго счетчика соединен со входом установки в единицу второго триггера знака; выход единица первого триггера знака соединен с выходом минус устройства, а выход единица второго триггера знака - со вхоЗ 0 дом плюс устройства, о т л и ч а ю щ и й с ятем, что, с целью упрощения схемы, он содержит вторую схему И и две схемы ИЛИ, причем первый вход второй схемы соединен с выходом генератора вычитающих импульсов, второй вход схемы И соединен с выхо.дом первой схемы ИЛИ, а выход соединен со счетным входом первого счетчика; выходы нуль первого и второго триггеров знака соединены со входами первой схемы ИЛИ 40 соответственно; выходы единица первогои второго триггеров знака соединены со входами второй схемы ИЛИ соответственно; выход второй схемы ИЛИ соединен со вторым входом первой схемы И.Корректор О, Тюрина Редактор Б. Нанкина Типография, пр. Сапунова, 2 Заказ 778/14 Изд.1123 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-Зб, Раушская наб., д. 4/б
