Способ управления работой синхронного гистерезисного двигателя

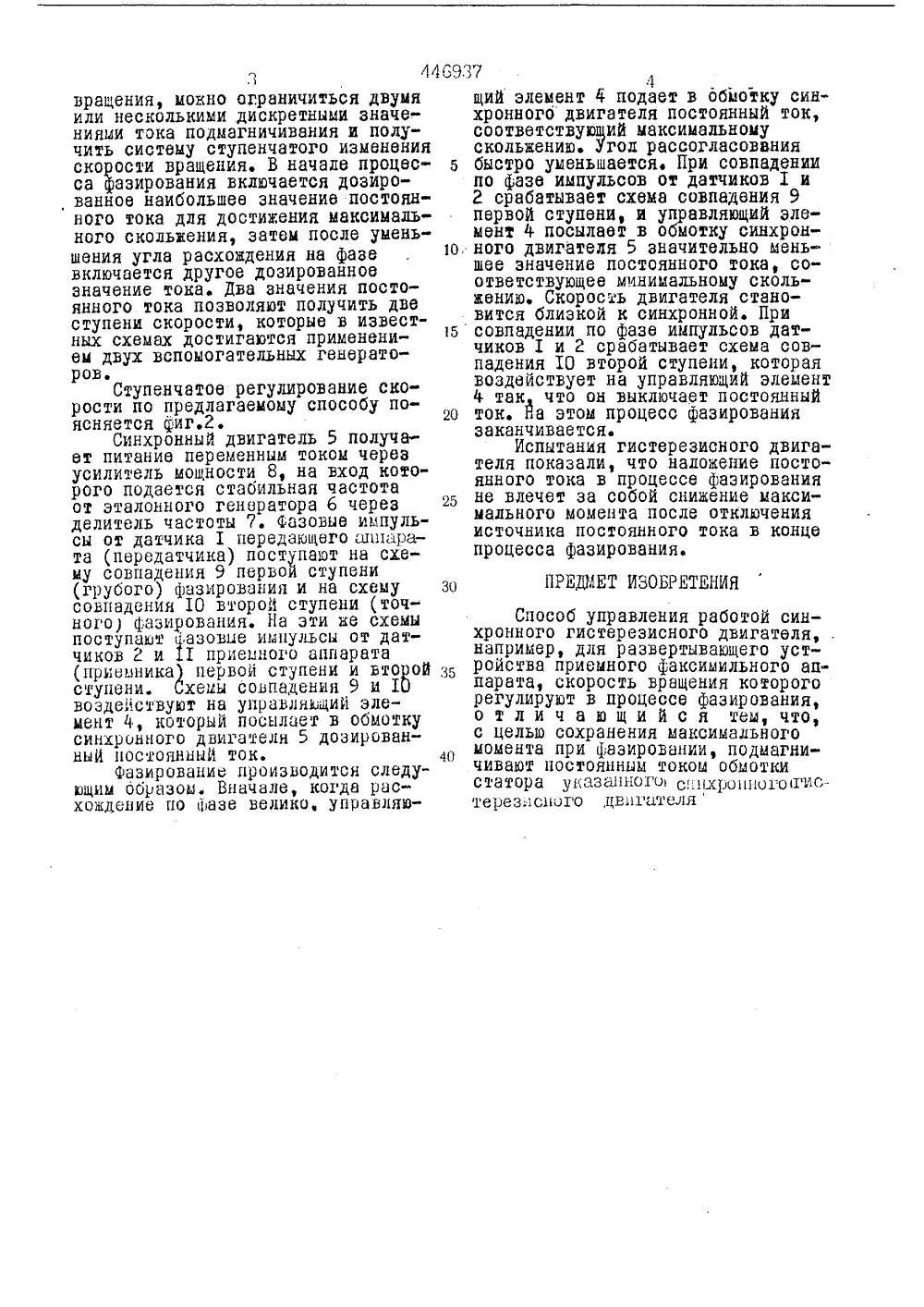

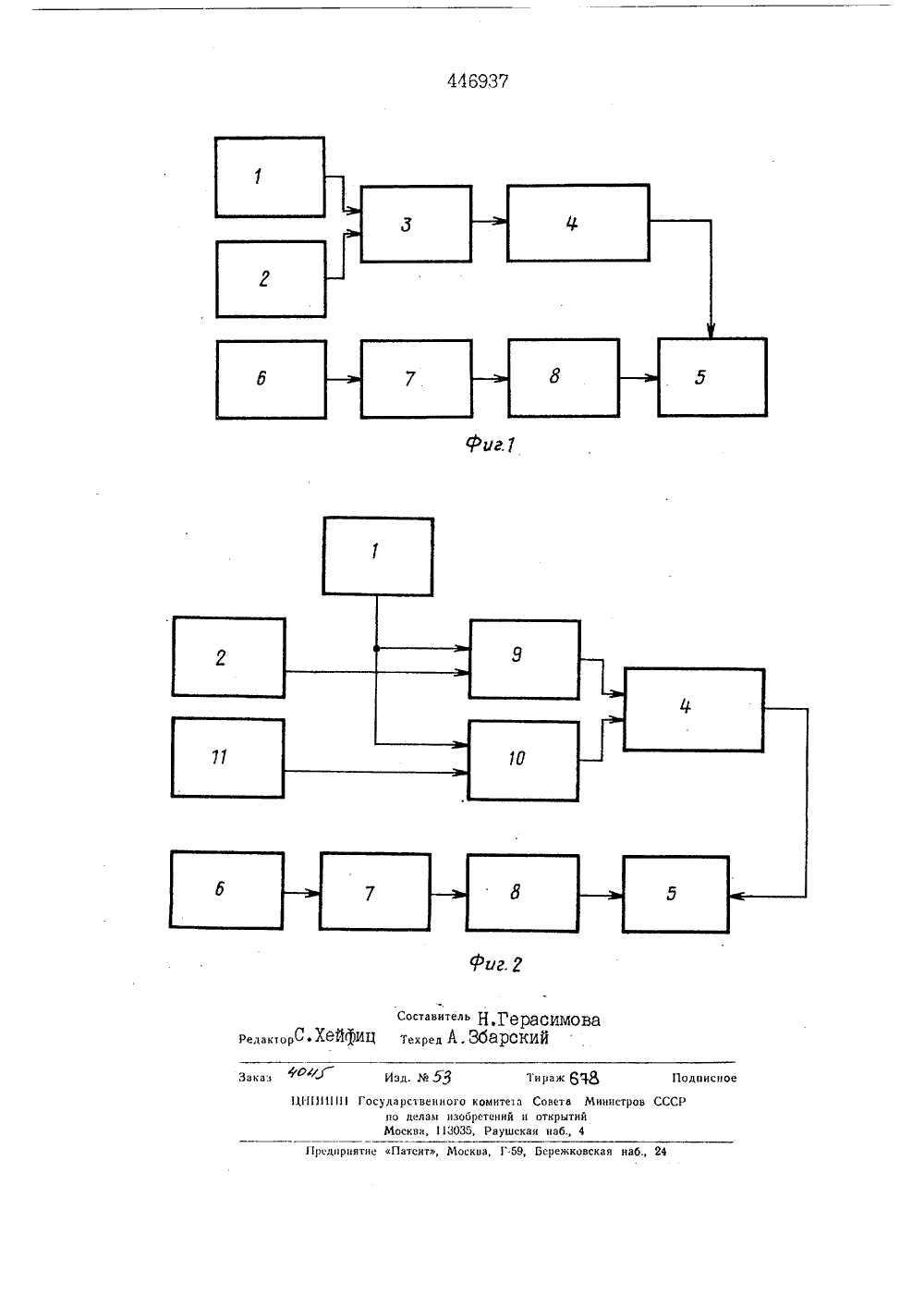

,"Кжй01) 446937 о и и с-Хит-идееИЗОБРЕТЕНИЯ Союз СоветскихСоциалистицескихРеспублик 61) Зависимое от авт. сви22) Заявлено 03,02,71 тел ьст 629465 26 Кл.02 р 7/О 84 т 1, 1,/2 нением заявки при Государственный комитет Соаата Миннстроа СССР ео делам нзоеретений н открытий(088.8) Опублнковано 15 10 7 летень3 Дата опубликования описания 15,1,Б.Певэн 72) Автор изобретения 71) Заявите ОСОБ УПРАВЛЕНИЯ РАБОТОЙ ГИСТЕРЕЗИСНОГО ДВИГАТЕЛЯ ОННОГО 54Известен способ управления работой синхронного гистерезисного двигателя, например, для развертывающего устройства приемного факсимильного аппарата.По известному способу регулирование скорости синхронного двигателя достигается модуляцией тока питания электродвигателя по частоте амплитудно-модулированным сигнадом.Недостатком известного способа является длительный процесс фазирования,Для сохранения максимального момента при фазировании по предлагаемому способу подмагничивают постоянным током обмотки статора указанного синхронного гистерезисного двигателя.Фазовые импульсы от датчика 1 (фиг.1) передающего аппарата (передатчика) и от датчика 2 приемного аппарата (приемника) поступают ыа фазовый детектор 5 а который выявляет угол рассогласования по Фазе 2и воздействует на управляющий элемент Ф, Последний посылает в обмотку синхронного двигателя 5 постоянный ток, подмагничивающий дви гатель. Переменное напряжение стабильной частоты подается на зажимысинхронного двигателя 5 от этадонного генератора 6 через делиельчастоты 7 и усилитель мощности 8.1 о Процесс фазирования осуществдяетсяследующим образом: с помощью управляющего элемента Ф автоматическирегулируется постоянный ток и соответственно скольжение в зависимости 15 от угла рассогласования по фазе д выявляемого фазовым детектором 3.В конце процесса фазирования управляющий элемент Ф отключает постоянный ток. Синхронный двигатель 5 приэтом находится в синхронном режиме.Соответственно в цепи источника переменного тока не нужно производитьникаких переключений.В более простых сдучаяха когданет необходимости применять системц автоматического регулирования ,для плавного изменения скоростиПРЕДМЕТ ИЗОБРЕТЕНИЯ 35 40вращения, цоено ограничиться двумя или несколькици дискретыыци значениями тока подцагничивания и получить систему ступенчатого изменения скорости вращения. В начало процесса фазироваыия включается дозированфов наибольшее значение постоян ного тока для достижения максимального скольжения, затем посде уменьшения угла расхождения на фазе включается другое дозироваынов значение тока. Два значения постоянного тока позволяют получить двв ступени скорости, которые в известных схемах достигаются примвнвнивм двух вспоцогатвдьных генераторов.Ступенчатое регулирование скорости по предлагаемому способу поясняется фиг.2.Синхронный двигатель 5 получает питание переменным током через усилитель мощности 8, на вход которого подается стабильная частота от эталонного генератора 6 через делитель частоты 7. Фазовыв импульсы от датчика 1 передающего жпарата (передатчика) поступают на схему совпадения 9 первой ступени (грубого) фазирования и на схему совпадения 10 второй ступени (точного фазирования. Йа зти же схемы поступают 4 азовые импульсы от датчиков 2 и 11 приемного аппарата (приемника) первой ступени и втоуой стуони. Схемы совпадения 9 и 1 О воздействуют на управляющий элемент М, который посылает в обмотку синхронного двигатели 5 дозированный постоянный ток.базирование производится следующим образом. Вначале, когда расхождение по цазе велико, управдяю 46937щий элемент 4 подает в обмотку синхронного двигателя постоянный ток,соответствующий максимальномускольжению. Угод рассогласованияь быстро уцейьшавтся. При совпадениипо фазе импульсов от датчиков 1 и2 срабатывает схема совпадения 9первой ступени, и управляющий элемент Ф посылавт в обмотку сиыхроыо, ного двигателя 5 значитвльыо меньшее значение постоянного тока, соответствующее минимальному скольжению. Скорость двигателя стаыовится близкой к синхронной. При 15 совпадении по фазе импульсов датчиков 1 и 2 срабатывает схема совпадения 10 второй ступени, котораявоздействует на управляющйй элементФ так что он выключает постоянный 2 о ток. а этом процесс фазироваыинзаканчивается.Испытания гистерезисного двигателя показали, что ыадожение постоянного тока в процессе фаэированияне влечет за собой снижение максимального момента после отключенияисточника постоянного тока в концепроцесса фазирования. Способ управления работой синхронного гистерезисного двигателя, .например, для развертывающего устройства йриецного факсимильного аппарата, скорость вращения которого регулируют в процессе фаэирования, о т л и ч а ю щ и й с я тец, что, с целью сохранения максимальйого момента при фазировании, подмагничивают постоянныц током обмотки статора указанного с,.нхрошюгогистерез. оного двигателя446937 фН.т ерасимокр.л А. ЗбарСКий лакторС ХЕИ тираж 6 Я И ад. Поднисно ака Предприятие Патенть, Москва, Г 59, Бережковская наб., 2 Н 1111111 Госуларственноно делам нМосква, 113 комитета Совста Министров СС бретений и открытий5, Раушская наб., 4
