Устройство для моделирования постепенного изменения параметров технических систем

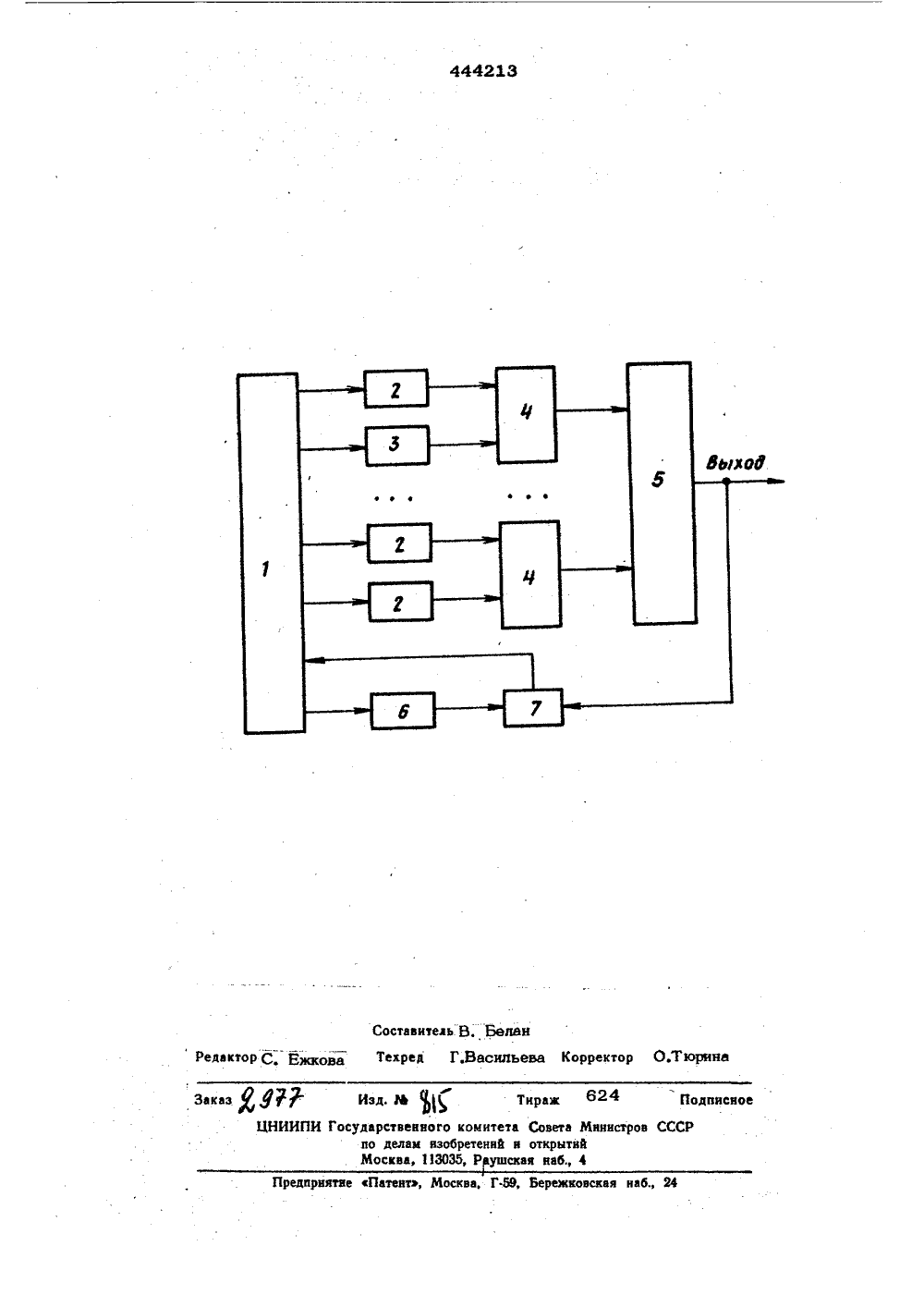

(11) 4 й 213 ЕТЕЛЬС К АВТОРСКОМУ ьства 2961243136/18-24 е от авт, свидетел Зови явлено 03.11,72 (21) 18(51) М. Кл, 606 7 с присоединением заявки-Гасударственные квинтеСената Мнннвтраа СССРа делам нэааратвннйн вткрытнн оритетбликоваио 25.09. 74,Бюллетень 3) УДК 681.333та опубликования описания 19,09 72 вторыобретения.Подкаменный и А,И.Черноскутов Я 3:" 71) Заявитель 54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ПОСТЕПЕННОГО ИЗМЕНЕНИЯ ПАРАМЕТРОВ ТЕХНИЧЕСКИХ СИСТЕ б в т уст Изобретение относится к электрическому моделированию,Известно устройство для моделирования постепенного изменения параметровтехнических систем по авт,св, М 296126,состоящее из схемы управления, выходыкоторой подключены ко входам генераторовслучайных уровней напряжений и входамлоков задания элементарных функций, изблоков умножения и сумматора,Схема управления через заданные интер, валы времени переводит устройство в рабочий режим, Пи переходе устройства врабочий режим включаются блоки заданияэлементарных функций. Подаваемые навходы соответствующих множительныхустройств напряжения с генераторов слу:чайных уровней напряжений и напряжения,изменяющие по заданным законам, с блоков задания элементарных функций перемножаются множительйыми устройствами.и подаются на сумматор, на выходе которого получаются реализации случайныхизменений параметро ехнических систем.Ощако известное ройство не позвопиет моделировать управляемые по темили иным критериям нестационарные случайные процессы и решать задачи по определению статических характеристик измен кения параметров технических систем сучетом эксплуатационных факторов (периодичности проведения регламентов, погрещностей аппаратуры контроля и других).Бель изобретения -.расширить функциоО нальные возможности устройства и увеличить точность моделирования.Предлагаемое устройс 7 во содержит последовательно соединенные и подключенные к выходу блока управления блок фор16 мирования погрешностей и блок селективного включения, причем второй вход блокаселективного включения подключен к выходу сумматора, а выход соединен совходом блока управления.Ф20 На чертеже изображена блок-схемапредлагаемого устройства,Оно содержит блок управления 1, генераторы 2 случайных уровней напряжений,блоки 3 задания элементарных функций,ф блоки 4 умножения, сумматор 5, блок 6формированид погрешностей и блок 7 селективного включения.Блок управления 1 может быть выполнен, например, в виде коммутатора, выполненного на реле, щаговых искателях, вре- . 5менных механизмах и наборного,поля.Построение блока управления определяется. предполагается учитывать при моделированииисследуемых систем,Блок 6 формирования погрешностей предназначен для имитации погрешностей контроля параметров технических систем. В.частном случае этот блок может быть выполнен в виде генератора случайных уров. для обеспечения контрола. над соблюдениемограничения по допустимому значению тогоили иного выбранного критерия эксплуата:юции. Блок селективного включения можетбыть выполнен в виде любой из известныхсхем суммирования и сравнения напряжений(в частности, в виде операционного усилителя, на выходе которого включено поляри,зованное реле).Блок управления 1 через заданные интер-валы времени, соответствующие циклуэксплуатации исследуемой системы, периодически переводит устройство то в подгото .вительное, то в рабочее положение. Вовремя подготовительного такта на вход; генераторов 2 - случайных уровней напря,жений, блока 3 - задания элементарныхфункций и блок 6 формирования погрешноотей с блока управления 1 подается сигнал,по которому на выходе генераторов 2 иблоке формирования погрешностей устанавли, ваются случайные напряжения, а блоки задания элементарных функций приводятсяв исходное состояние,После перехода устройства в рабочийрежим оно работает так же, как описанов авт.св. % 296126, до тех пор, пока,. суммарное напряжение нз выходе блока 7селективного включения подаваемое свыхода сумматора 5 и блока 6 формирования погрешностей, не выходит за допустимыезначения. В этом случае на выходе блока7 появляется напряжение, которое подаетсяна вход блока управления 1.В блоке управления 1 через интервалывремени, соответствующие периодичностиконтроля параметров исследуемой системыв процессе эксплуатации, формируютсяимпульсы напряжения, длительность которых в определенном масштабе соответствуетдлительности проведения непланового техни-,ческого обслуживания (регламента) системы 60 4силами ремонтных бригад по результатам периодического контроля параметров.Есдй в момент появления очередного " - импульса, соответствующего периодичности контроля параметров исследуемой системы, на вход блока управления 1 подается напряжение с блока 7, то блок управления формирует сигнал, который имитирует проведение непланового технического обслуживания системы по результатам периодического контроля, В зависимости от принятого вида непланового технического обслуживания исследуемой системы сигнал с блока управления 1 подается на соответст вуюшие блоки 3 задания элементарных функций, соответствующие генераторы 2 случайных уровней напряжений и блок 6 формирования погрешностей, По этому , сигналу, на выходе соответствующих генераторов случайных уровней напряжений и . блоке формирования погрешностей уста) навливаются новые случайные напряжения, а соответствующие блоки задания элементарных функций приводятся в исходное состояние. После окончания действия импульса, соответствующего периодичности контроля параметров, процесс моделирования продолжается аналогичным образом до конца цикла эксплуатации исследуе-мой системы, После окончания моделирования цикла эксплуатации процесс автома тически повторяется. Таким образом, на выходе сумматора реализуются случайные изменения параметров технических систем с учетом погрешностей периодического контроля и непланового технического обслуживания.Качество функционирования сложных технических систем в большинстве случаев характеризуется не одним, а несколькими параметрами. Регулировка (настройка) этих параметров, как правило, проводитса ио результатам периодического контроля силами ремонтных бригад.(ЮПредмет изобретения Устройство для моделирования постепенного изменения параметров технических систем по авт.св. й 296126, о т л ич а ю ш е е с я тем, что, с целью рас ширения функциональных возможностей и увеличения точности моделирования, оно содержит последовательно соединенные и подключенные к выходу блока управленияблок формирования погрешностей и блок селективного включения, причем второй вход блока селективного включения подключен к выходу сумматора, а выходорректор О.Тю однясяое в ССС Предприятие еПатент, Москва, Г.б 9, Бережковская наб аказЯЯ 7 изд. иЦНИИПИ Государственного коми по делам изобретен Москва, 113035, Рфнраж 624 та Совета Миннст и открытий ушская наб., 4
