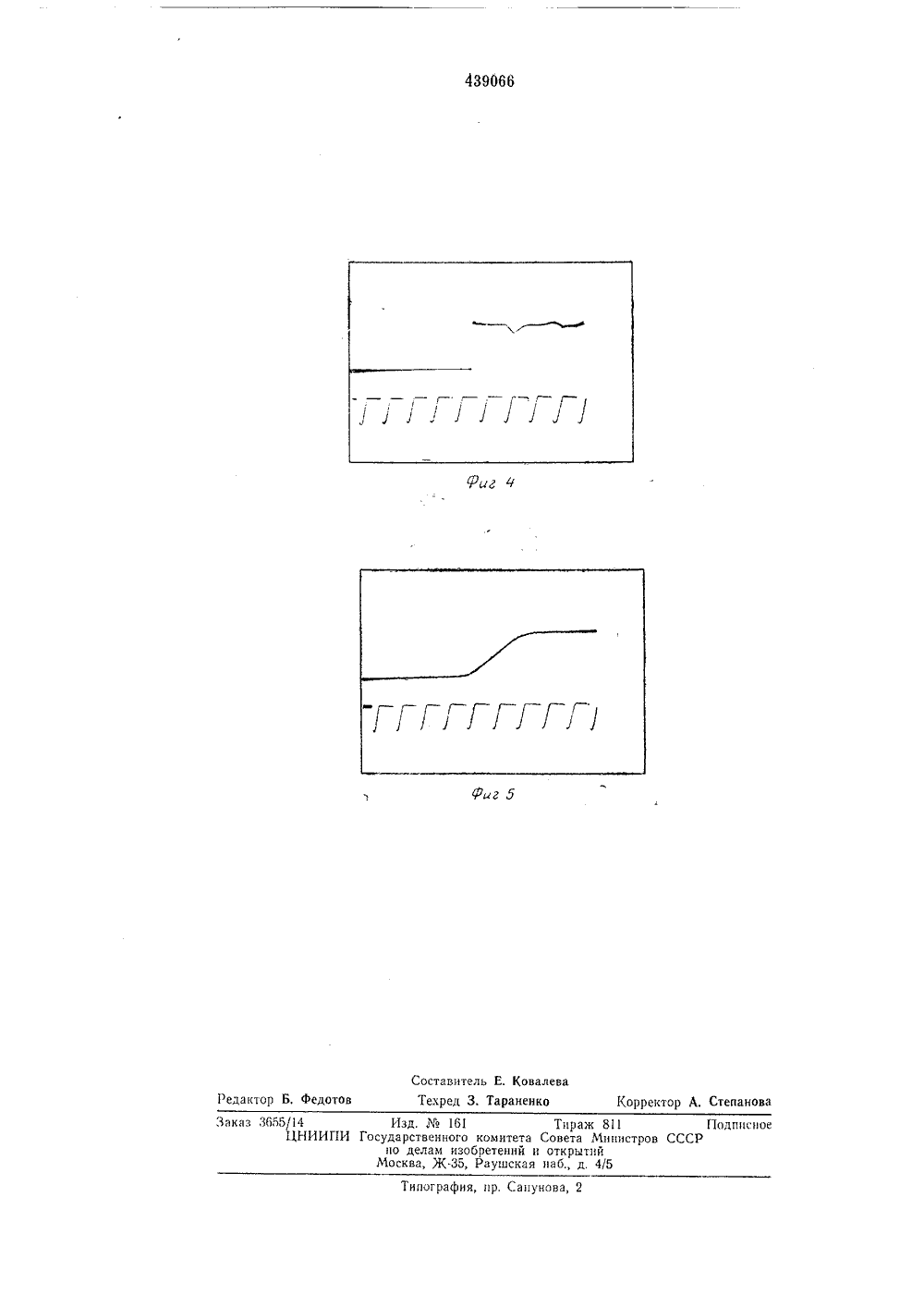

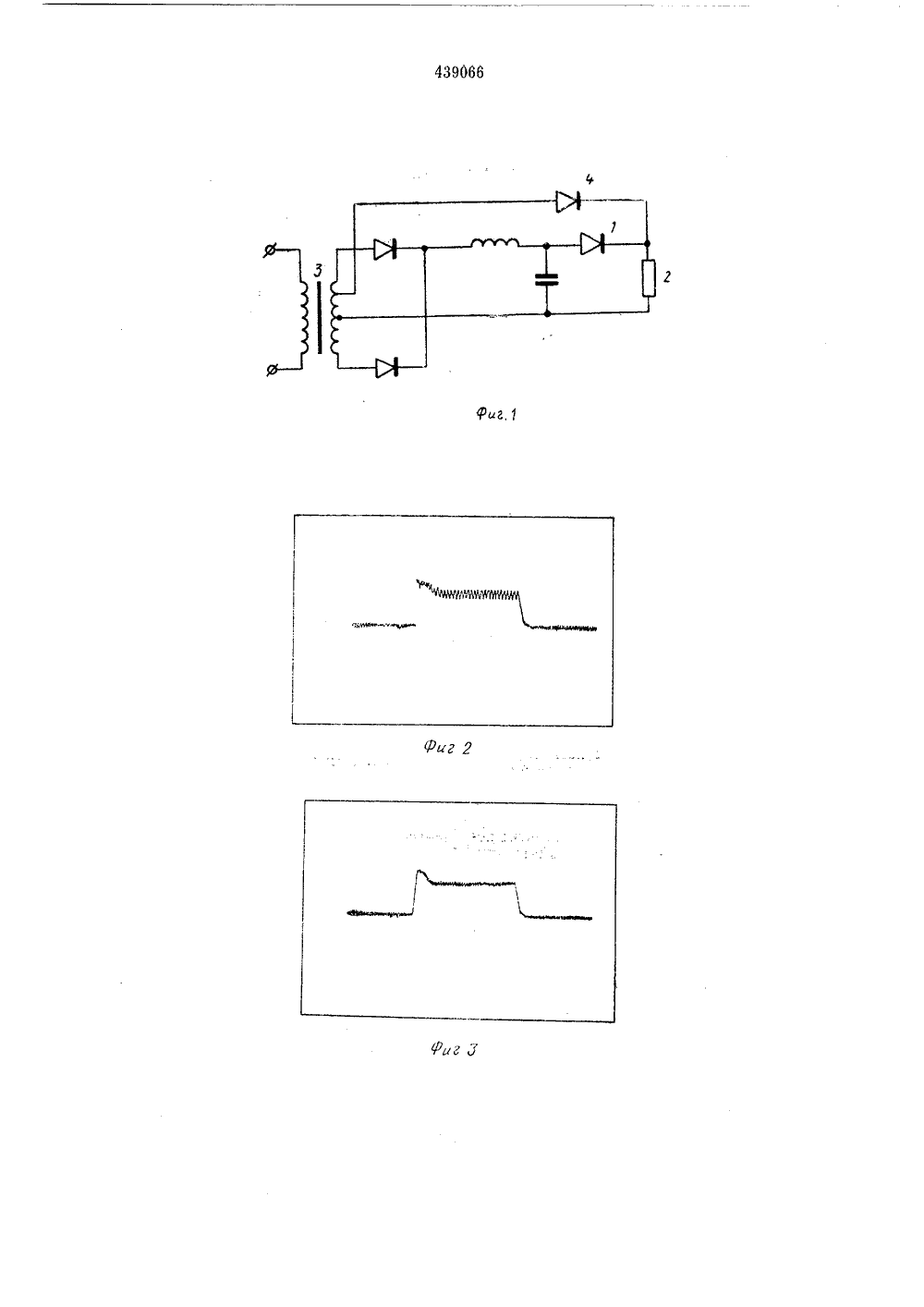

п 1) 439066 Союз Советских Социалистицеских Республикприсоединением заявки32) Приоритет Гасударственный комитетСовета Министров СССРпа делам иэаарвтенийи открытий 53) УДК 621.373.52(088.8) ублпковапо 05,08.74. Б летсньДата опубликования описания 15.01,7 2) Авторы изобретения Н. И. Иванов, И. С. Скосырев и В. Е. Чекмаревучно-исследовательский институт постоянного ток(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ обретения редмет импульсов, содержащий чная обмотка которого е через выпрямитель со орм и разделительный й ся тем, что, с целью переднего фронта, навторичной обмоткой чеденный диод. Формирователь иь трансформатор, втори подключена к нагрузк сглаживающим фильт диод, о т л и ч а 1 о щ и повышения крутизны грузка соединена со рез дополнительно вве Изобретение относится к электротехнике, в частности к устройствам для управления вентильными преобразователями передач постоянного тока. Устройство предназначено для формирования беспровального управляющего импульса, подводимого к управляющим электродам ртутного или тиристорного вентиля.Известны формирователи импульсов, содержащие трансформатор, вторичная обмотка которого подключена к нагрузке через выпрямитель со сглаживающим фильтром и разделительный диод. Известные устройства формируют многофазное напряжение из однофазного при помощи индуктивности и емкости, а затем выпрямляют его с помощью многофазного выпрямителя.В известных устройствах велики потери в формирователе.Цель изобретения - формирование на нагрузке импульса с достаточной крутизной переднего фронта - достигается тем, что нагрузка соединена со вторичной обмоткой через дополнительно введенный диод.На фиг. 1 представлена схема формирователя, на фиг. 2 - 5 - осциллограммы.Формирователь выполнен на основе двухполупериодного выпрямителя со сглаживающим фильтром и разделительным диодом 1, включенным последовательно с нагрузкой 2.Особенностью формирователя является цепь, соединяющая отпайку от вторичной обмотки трансформатора 3 через диод 4 с одним из зажимов нагрузки 2. Дополнительная цепь позволяет складывать крутой передний фронт импульсов с остальной сглаженной плоской его частью. В результате крутизна переднего фронта импульса не снижается, что видно из осциллограмм. При использовании такого формирователя форсировочный импульс должен подаваться всегда с определенной полярностью. Отпайка от вторичной обмотки трансформатора выбирается таким образом, чтобы уровень пульсации на плоской части импульса не превышал заданного значения.дакто ото Заказ 3655/14ЦНИИПИ Г(орректор А, Степанова Тираж 811 Совета Мипист открытий наб., д. 4/5пография, пр, Сапунов Изд,161сударственного комитета по делам изобретенийМосква, Ж, Раушская ПодппспоСССР
СмотретьЗаявка
1788816, 26.05.1972
Н. И. Иванов, И. С. Скосырев, В. Е. Чекмарев Научно исследовательский институт посто нного тока
МПК / Метки
МПК: H03K 12/00, H03K 5/12, H03K 6/04
Метки: 1gt;amp, jч, tjauiiiirs, импульсовr, формирователь, •gt
Опубликовано: 05.08.1974
Код ссылки
<a href="https://patents.su/3-439066-formirovatel-impulsovr-nj-1gtamp-gt-amp-rfi-jch-i-m-tjauiiiirs.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь импульсовr. nj, 1gt;amp; . “; •” •: •gt; amp; . rfi jч-: и; м tjauiiiirs</a>
