Система центрального контроля и управления процессом компаундирования нефтепродуктов

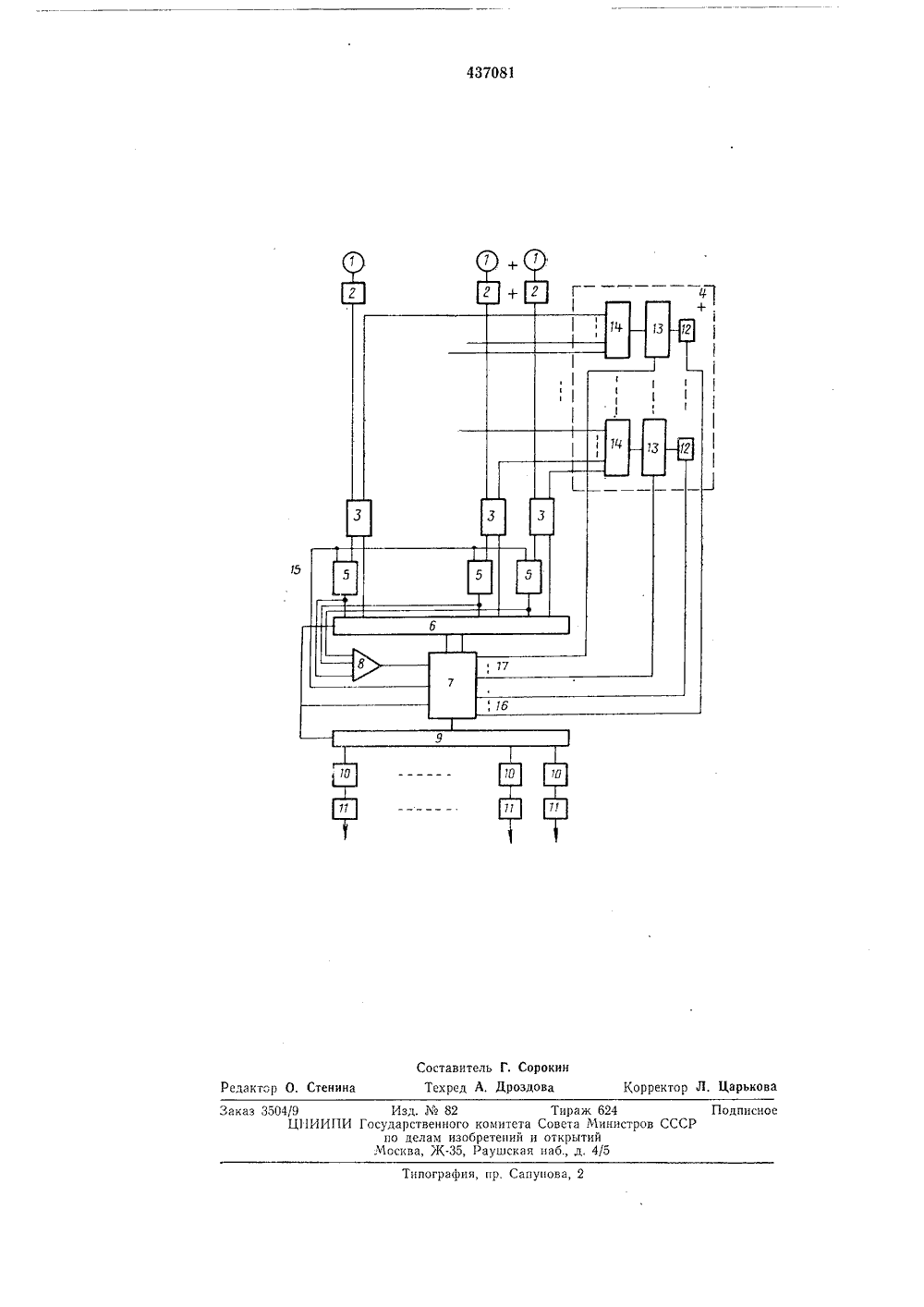

ОПИСАН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ я 437081 Союз СоеекнеСоциалистицвскихРеспублик(51 6 061 1546 осударственный комит Совета Министров ССС во делам изобретениии открытий) Заявитель йбышевский филиал специального конструкторского бю по автоматике в нефтепереработке и нефтехимии54) СИСТЕМА ЦЕНТРАЛИЗОВАННОГО КОНТРОЛЯУПРАВЛЕНИЯ ПРОЦЕССОМ КОМПАУНДИРОВАНИНЕФТЕПРОДУКТОВ 2 Изобретение относится к области управления технологическими процессами,Известны системы централизованного контроля и управления процессом компаундирования нефтепродуктов, содержащие вычислительную машину с подключенными к ней входным и выходным коммутаторами, датчики расхода с присоединенными к ним масштабными делителями, программный блок, входы и выходы которого соединены с соответствующими выходами и входами вычислительной машины, и группы последовательно соединенных усилителей с памятью и электропневмопреобразователей, подключенные к выходам выходного коммутатора.Цель изобретения - упростить систему, Предлагаемая система отличается от известных тем, что содержит по числу датчиков расхода элементы оперативной памяти и схемы вычитания и элемент ИЛИ, входы которого соединены с выходами соответствующих элементов оперативной памяти и со входами входного коммутатора, а выход подключен к соответствующему входу вычислительной машины, входы сброса элементов оперативной памяти соединены с соответствующим выходом вычислительной машины, а их информационные входы подключены к первым выходам соответствующих схем вычитания, вторые выходы и входы которых присоединены соответственно ко входам входного коммутатора, квыходам соответствующих масштабных делителей и к соответствующим выходам программного блока.5 Блок-схема предлагаемой системы приведена на чертеже,Система содержит датчики расхода 1, масштабные делители 2, схемы вычитания 3, программный блок 4, элементы 5 оперативной па 10 мяти, входной коммутатор 6, вычислительнуюмашину (ВМ) 7, элемент ИЛИ 8, выходнойкоммутатор 9, усилители 10 с памятью и электропневмопреобразователи 11.Программный блок 4 содержит генераторы15 12, счетчики 13 и интерполяторы 14.Система работает следующим образом,Сигналы с датчиков расхода 1 в виде частотэлектрического тока поступают на масштабныеделители 2, после чего они подаются на входы20 схем вычитания 3, на входы которых поступают также сигналы от программного блока 4.В программном блоке 4 по каждому типуготовящегося продукта генератор 12 задаетпроизводительность выработки данного про 25 дукта, счетчик 13, суммируя импульсы генератора, определяет суммарное количество этогопродукта. Интерполятор 14, управляемый отсчетчика 13, формирует программные последовательности импульсов по каждому компоненЗО ту для рассматриваемого продукта, причемколичество импульсов в каждой последовательности находятСя в таком же соотношении, в каком необходимо смешать соответствующие компоненты, С выходов интерполяторов 14 указанные программные последовательности импульсов поступают также на входы схем вычитания 3. С выходов схем вычитания 3 сигналы рассогласования в Виде импульсов поступают на элементы 5 оперативной памяти, сохраняющие информацию о рассогласоВании В промежутках между дВумя ближайшими подк;почениями элемента 5 оперативной памяти через входной коммутатор 6 к ВМ 7, Как только хотя бы на одном из элементов оперативной памяти 5 появляется сигнал о рассогласовании, элемент ИЛИ 8 вырабатывает команду подключения ВМ 7 на опрос элементов оператиьной памяти, По этой команде ВМ 7 начинает анализировать состояние первого элемента оперативной памяти. Если рассогласование по данному компоненту отсутствует, ВМ 7 переходит к анализу второго элемента оперативной памяти 5. И так далее до тех пор, пока ВМ 7 не подключится к элементу оперативной памяти 5, сигнализирующему о поступившем рассогласовании, В этом случае ВМ 7 считывает рассогласование и с учетом его знака, снимаемого со схемы Вычитания 3, суммирует его с рассогласованиями, проинтегрированными за все время работы системы по данному компоненту. После считывания рассогласования с данного элемента оперативной памяти 5 ВМ 7 сигналом по шине 15 сбрасывает его в О и переходит к анализу следующих элементов оперативной памяти 5. Как только все элементы оперативной памяти 5 приведены в состояние О, ВМ 7 отключается от опроса их.Анализируя интегральные значения рассогласований, ВМ 7 подает по каждому каналу соответствующие сигналы обработки через выходной коммутатор 9 на усилитель 10 с памятью, Далее электрический сигнал воздействия подают на электропневмопреобразователь 11, а с него - на пневматический клапан (на чертеже не показан). Сигналы отработки поступают на усилитель 10 с памятью до тех пор, пока интегральное значение рассогласований не станет равным О,5 По линиям связи 16 ВМ 7 может программно изменять производительность каждого готовящегося продукта вплоть до пуска или останова процссса приготовления его. По линиям связи 17 ВМ 7 производит считываие по казаний счетчиков 13 автоматически и по вызову оператора.Предмет изобретения15Система централизованного контроля и управления процессом компаундирования нефтепродуктов, содержащая вычислительную машину с подключенными к ней входным и вы ходным коммутаторами, датчики расхода сприсоединенными к ним масштабными делителями, программный блок, входы и выходы которого соединены с соответствующими выходами и входами вычислительной машины и груп пы последовательно соединенных усилителей спамятью и электропневмопреобразователей, подключенные к выходам выходного коммутатора, отличающаяся тем, что, с целью упрощения системы, она содержит по числу датЗ 0 чиков расхода элементы оперативной памятии схемы вычитания и элемент ИЛИ, входы которого соединены с выходами соответствующих элементов оперативной памяти и со входами входного коммутатора, а выход подклю чен к соответствующему входу вычислительной машины, входы сброса элементов опера.тивной памяти соединены с соответствующим выходом вычислительной машины, а их ин.формационные входы подключены к первым 40 выходам соответствующих схем вычитания,вторые выходы и входы .которых присоединены соответственно ко входам входного коммутатора, к выходам соответствующих масштабных делителей и к соответствующим выходам 45 программного блошка.437081 Составитель Г. СорокинТехред А. Дроздова Корректор Л, Царькова Редактор О. Степина Подписное Типография, пр. Сапунова, 2 Заказ 3504/9 Изд.82 Тираж 624 Ц 11 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5
