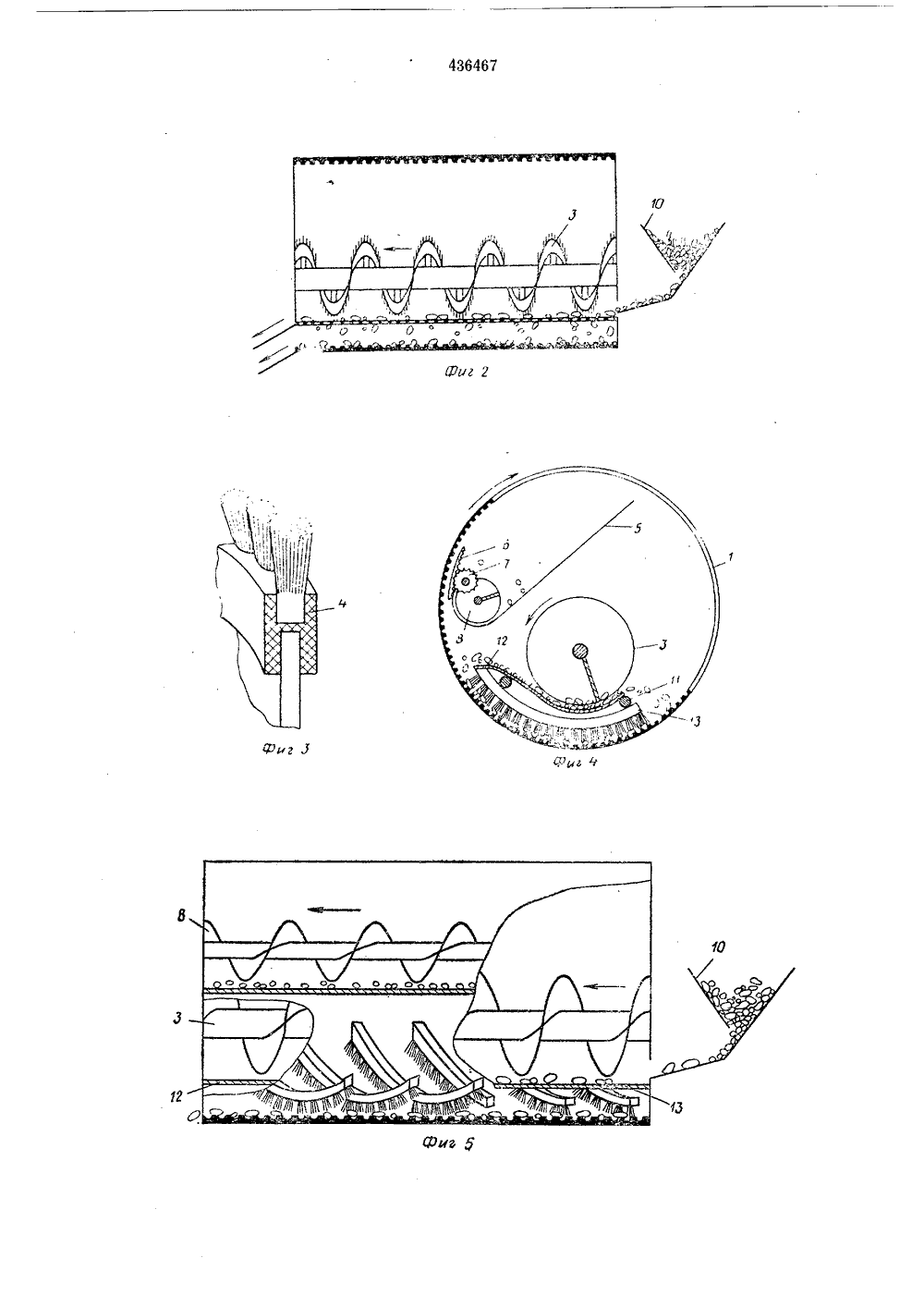

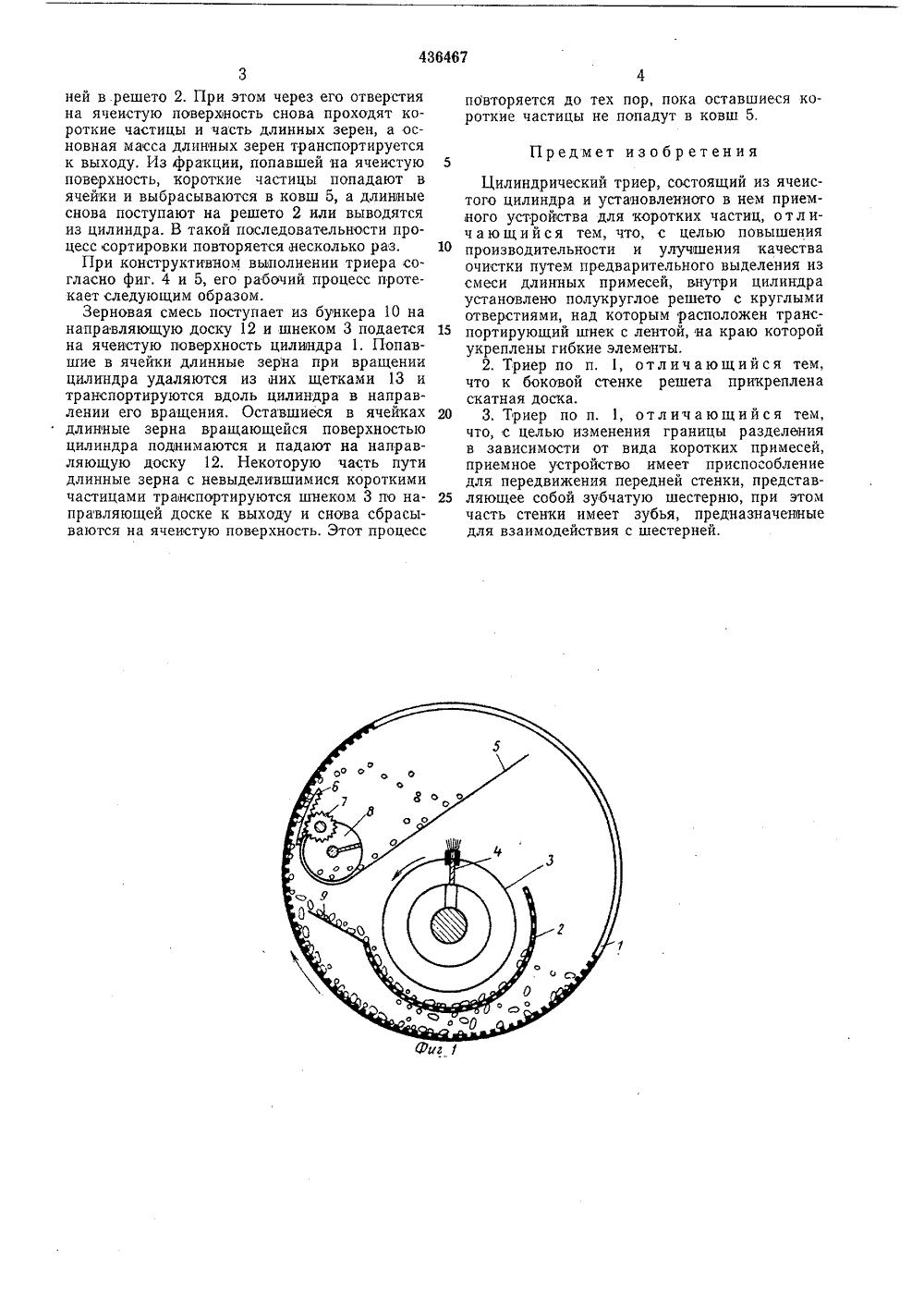

(33) ГДРОпубликовано 15.07.74. Бюллетень26 Государственный комитетСовета й 1 инистрав СССРоо делам изобретенийи открытий(088.8) Дата опубликования описания 13,12.74 Иностранцы Вернер Груиер и Рудольф Зоуцек, (ГДР) Валентин Минаев, (СССР), иностранцы Гюнтер Роймшлюссель,Вальдемар Ринке и Вильфрид Ланге (ГДР)(54) ЦИЛИНДРИЧЕСКИЙ ТРИЕР Известен цилиндрический триер, состоящий из ячеистого цилиндра и установленного в нем приемного устройства для коротких частиц,Повышение производительности и улучшение качества очистки путем предварителыного выделения из смеси длинных примесей обеспечивается тем, что внутри цилиндра установлено полукруглое решето с круглыми отверстиями, над которым расположен транспортирующий шнек с лентой, по краю ленты укреплены гибкие элементы; к боковой стенке решета целесообразно прикрепить скатную доску, а приемное устройство для коротких примесей снабдить приспособлением для передвижения передней стенки, представляющим собой зубчатую шестерню, при этом часть стенки выполнить с зубьями, предназначенными для взаимодействия с шестерней,На фиг. 1 представлен цилиндрйческий триер, поперечный разрез; на фиг. 2 - то же, продольный разрез; на фиг, 3 - транспортирующее приспособление; на фиг. 4 и 5 - другой вариант выполнения триера, продольный и поперечный разрезы,Триер содержит ячеистый цилиндр 1 фиг, 1) с установленным в нем покукруглым решетом 2 с круглыми отверстиями, на котором расположен транспортирующий шнек 3 с лентой, по краю которой укреплены гибкие элементы 4; приемное устройство (ковш) 5 для коротких примесей, снабженное приспособлением для передвижения передней стенки 6, представляющим собой зубчатую шестерню 7, причем часть стенки 6 имеет зубья, взаимодействую щие с шестерней.Примеси из приемного устройства выводятся с помощью шнека 8 Для направления выделившихся на ячеистой поверхности длинных примесей на решето к последнему прикрепле.10 на скатная доска 9. Зерновая смесь в триерпоступает из бункера 10 (фиг. 2).Под транспортирующим шнеком 3 (фиг. 4, 5)установлена на рамке 11 направляющая доска 12, на которой закреплены щетки 13, транс портирующие длинные примеси вдоль ячеистой поверхности цилиндра триера.Триер работает следующим образом.Зерновая смесь поступает из бункера 10 нарешето 2 с круглыми отверстиями и лентой 20 шнека 3 продвигается к противоположномуконцу, Основная масса длинных зерен транснортируется к выходу, а круглые, короткие и битые поперек зерна проходят через отверстия и попадают на ячеистую поверхность цилинд ра 1. Попавшие в ячейки короткие частицыподнимаются и сбрасываются в ковш 5, шнек 8 выводит их наружу. Длинные зерна и часть коротких частиц, которые находятся на ячеистой поверхности и не попали в ячейки, посту пают на скатную доску 9 и скатываются ио3ней в.решето 2. При этом через его отверстия на ячеистую поверхность снова проходят короткие частицы и часть длинных зерен, а основная масса длинных зерен транспортируется к выходу, Из фракции, попавшей на ячеистую поверхность, короткие частицы попадают в ячейки и выбрасываются в ковш 5, а дливные снова поступают на решето 2 или выводятся из цилиндра. В такой последовательности процесс сортировки повторяется несколько раз.При конструктивном вььполнении триера согласно фиг, 4 и 5, его рабочий процесс протекает следующим образом.Зерновая смесь поступает из бункера 10 на направляющую доску 12 и шнеком 3 подается на ячеистую поверхность цилиндра 1. Попавшие в ячейки длинные зерна при вращении цилиндра удаляются из них щетками 13 и транспортируются вдоль цилиндра в направлении его вращения. Оставшиеся в ячейках длинные зерна вращающейся поверхностью цилиндра поднимаются и падают на направляющую доску 12. Некоторую часть пути длинные зерна с невыделившимися короткими частицами транспортируются шнеком 3 по направляющей доске к выходу и снова сбрасываются на ячеистую поверхность. Этот процесс повторяется до тех пор, пока оставшиеся короткие частицы не попадут в ковш 5,Предмет изобретения 5Цилиндрический триер, состоящий из ячеистого цилиндра и установленного в нем приемного устройства для коротких частиц, отличающийся тем, что, с целью повышения производительности и улучшения качества очистки путем предварительного выделения из смеси длинных примесей, внутри цилиндра установлено полукруглое решето с круглыми отверстиями, над которым расположен транс портирующий шнек с лентой, на краю которойукреплены гибкие элементы.2. Триер по п, 1, отличающийся тем,что к боковой стенке решета прикреплена скатная доска.20 3 Триер по п. 1, отличающийся тем,что, с целью изменения границы разделения в зависимости от вида коротких примесей, приемное устройство имеет приспособление для передвижения передней стенки, представ ляющее собой зубчатую шестерню, при этомчасть стенки имеет зубья, предназначенные для взаимодействия с шестерней.
