Устройство для регистрации и наблюдения кривых, выражающих функциональную зависимость двух электрических величин

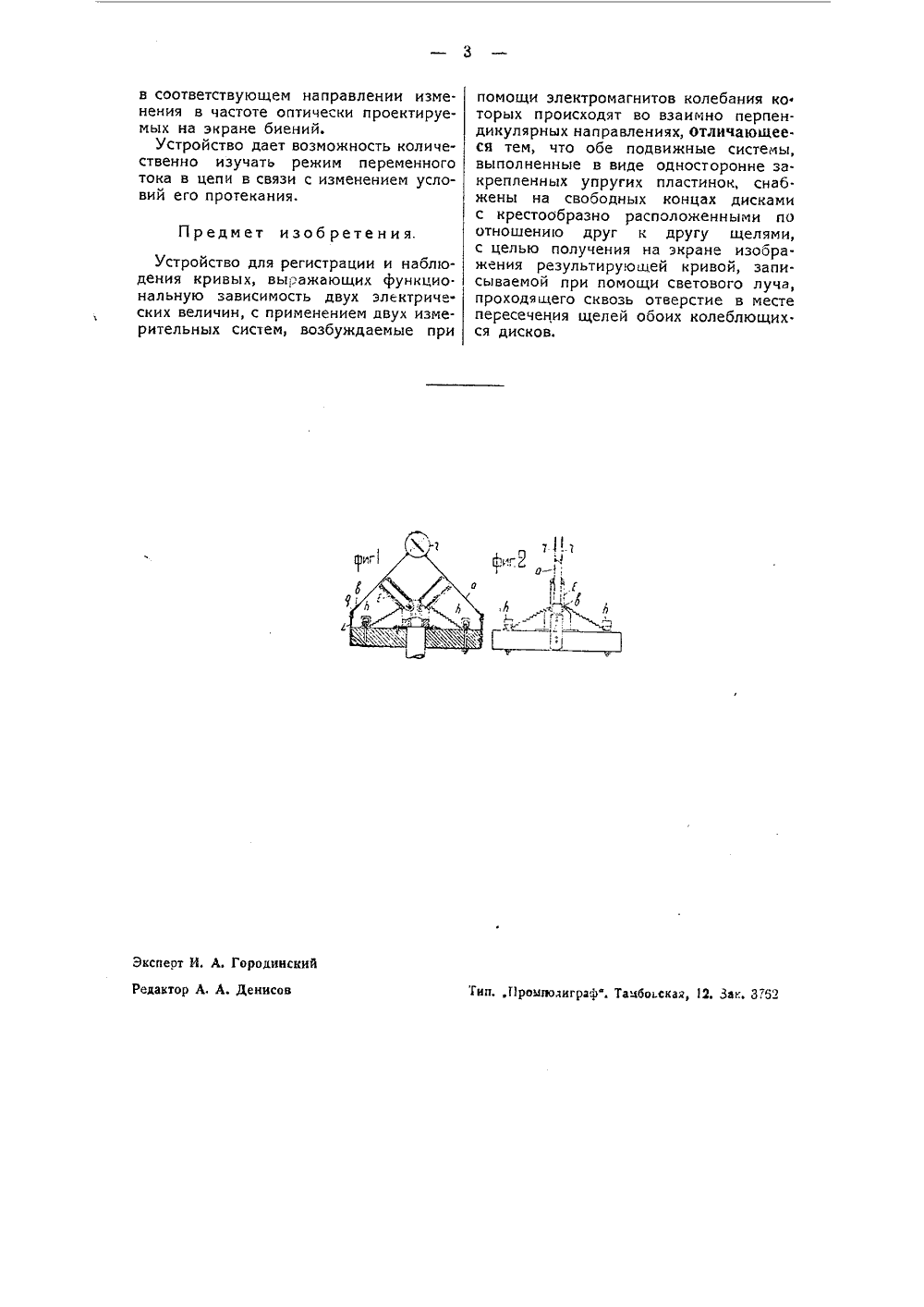

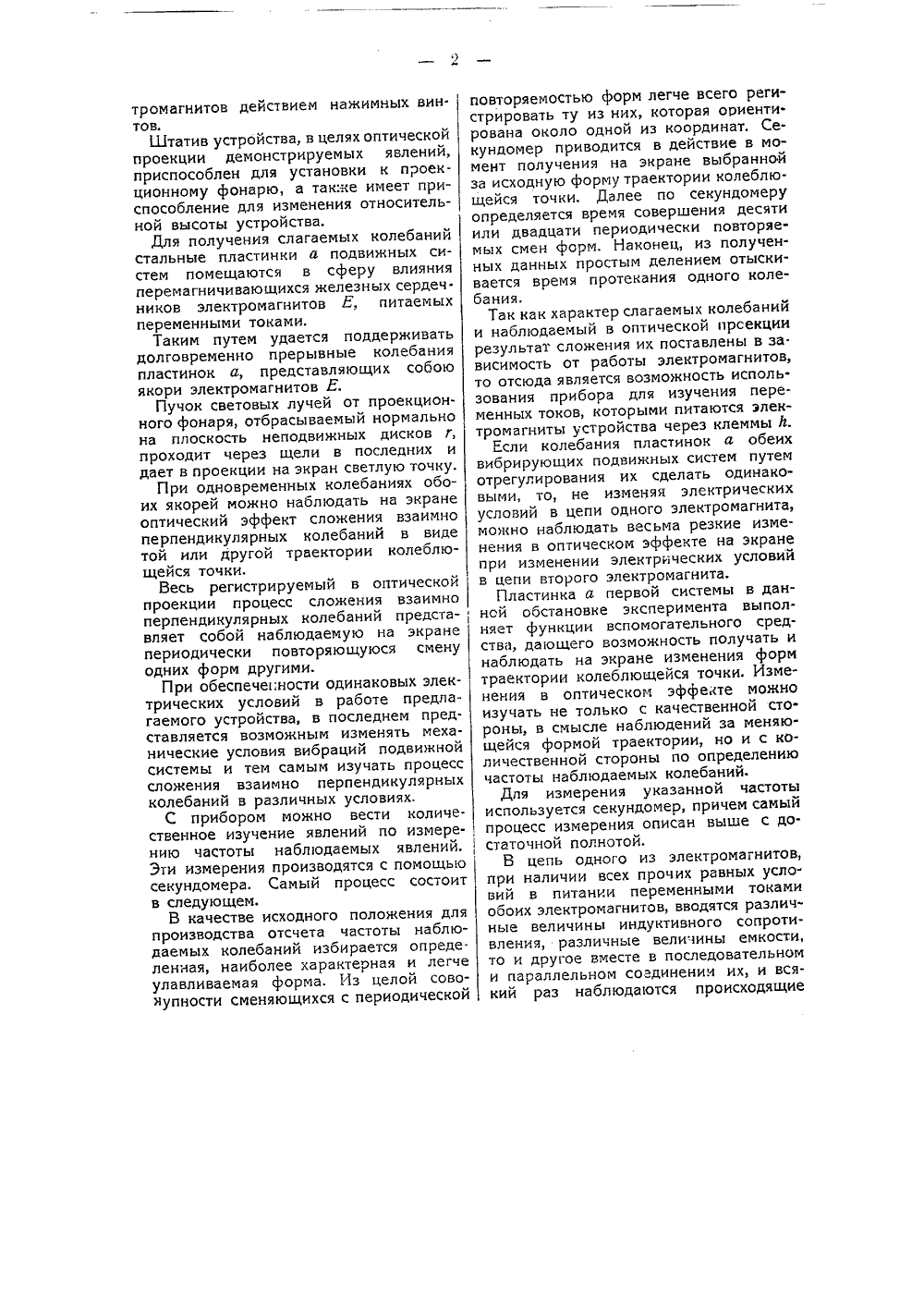

2 К АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕН И АНИЕ и и наблюден ную зависим х величин. устройства выражающ для регистраци х функциональэлектрически свидетельству В ля 1934 года (спр кривых, ть двух К авторско 2 о иА, Глннкова, заявленному , о перв. 151521).опубликовано 30 июня 1935 года. О выдаче авторского свидетельств н ва удалены в элек 174) Изобретение относится к устройствам для регистрации и наблюдения кривых, выражающих функциональную зависимость двух электрических величин, с применением двух измерительных систем, возбуждаемых при помощи электромагнитов, колебания которых происходят во взаимно перпендикулярных направлениях.В предлагаемом устройстве, с целью получения на экране изображения результирующей кривой, записываемой при помощи светового луча, проходящего сквозь отверстие в месте пересечения колеблющихся дисков, обе подвижные системы выполнены в вице односторонне закрепленных упругих пластинок, которые снабжены на свободных концах дисками с крестообразно расположенными по отношению друг к другу щелями.На чертеже фиг, 1 изображает вертикальный разрез устройства для реги. страции и наблюдения кривых, выражающих функциональную зависимость двух электрических величин; фиг; 2 - вид его сбоку.В центральной части устройства смотированы на специальном штативе д расположенных под углом 45 к горизонтальной плоскости штатива электромагнита Е, вполне определенного и одинакового сопротивления.В специальных зажимах, также под углом 45 к горизонтальной плоскости штатива, помещены две одинаковые подвижные системы, представляющие собою тонкие стальные упругие пластинки а, снабженные на свободном конце дисками г, В дисках прорезаны длинные узкие щели в направлении стальных пластинок. Таким образом прорезанные щели располагаются крестообразно одна относительно другой.Подвижные системы установлены таким образом, что на каждую из них воздействует один из электромагнитов Е. Колебания вибрирующей подвижной системы могут быть регулируемы специальными приспособлениями, устроенными в зажимах систем.Эти приспособления состоят из основания Е, пружинной части д и держателя О плас инок ц подвижной системы, Пластинки а могут быть вдвинуты или выдвинуты из держателей д, а также могут быть приближены илиот торцевых частей сердечникотромагнитов действием нажимных вин.тов.Штатив устройства, в целях оптическойпроекции демонстрируемых явлений,приспособлен для установки к проекционному фонарю, а также имеет приспособление для изменения относительной высоты устройства,Для получения слагаемых колебанийстальные пластинки а подвижных систем помещаются в сферу влиянияперемагничивающихся железных сердечников электромагнитов Е, питаемыхпеременными токами.Таким путем удается поддерживатьдолговременно прерывные колебанияпластинок а, представляющих собоюякори электромагнитов Е.Пучок световых лучей от проекционного фонаря, отбрасываемый нормальнона плоскость неподвижных дисков г,проходит через щели в последних идает в проекции на экран светлую точку.При одновременных колебаниях обоих якорей можно наблюдать на экранеоптический эффект сложения взаимноперпендикулярных колебаний в видетой или другой траектории колеблющейся точки,Весь регистрируемый в оптическойпроекции процесс сложения взаимноперпендикулярных колебаний представляет собой наблюдаемую на экранепериодически повторяющуюся сменуодних форм другими,При обеспеченности одинаковых электрических условий в работе предлагаемого устройства, в последнем представляется возможным изменять механические условия вибраций подвижнойсистемы и тем самым изучать процесссложения взаимно перпендикулярныхколебаний в различных условиях,С прибором можно вести количественное изучение явлений по измере-нию частоты наблюдаемых явлений.Эти измерения производятся с помощьюсекундомера. Самый процесс состоитв следующем.В качестве исходного положения дляпроизводства отсчета частоты наблюдаемых колебаний избирается определенная, наиболее характерная и легчеулавливаемая форма. Из целой совокупности сменяющихся с периодической повторяемостью форм легче всего регистрировать ту из них, которая ориентирована около одной из координат. Секундомер приводится в действие в момент получения на экране выбранной за исходную форму траектории колеблющейся точки. Далее по секундомеру определяется время совершения десяти или двадцати периодически повторяемых смен форм. Наконец, из полученных данных простым делением отыскивается время протекания одного колебанияТак как характер слагаемых колебаний и наблюдаемый в оптической прсекции результат сложения их поставлены в за. висимость от работы электромагнитов, то отсюда является возможность использования прибора для изучения переменных токов, которыми питаются электромагниты устройства через клеммы Й.Если колебания пластинок а обеих вибрирующих подвижных систем путем отрегулирования их сделать одинаковыми, то, не изменяя электрических условий в цепи одного электромагнита, можно наблюдать весьма резкие изме. нения в оптическом эффекте на экране при изменении электрических условий в цепи второго электромагнита,Пластинка а первой системы в данной обстановке эксперимента выполняет функции вспомогательного средства, дающего возможность получать и наблюдать на экране изменения форм траектории колеблющейся точки. Изменения в оптическом эффекте можно изучать не только с качественной стороны, в смысле наблюдений за меняющейся формой траектории, но и с количественной стороны по определению частоты наблюдаемых колебаний.Для измерения указанной частоты используется секундомер, причем самый процесс измерения описан выше с достаточной полнотой,В цепь одного из электромагнитов, при наличии всех прочих равных условий в питании переменными токами обоих электромагнитов, вводятся различные величины индуктивного сопротивления, различные величины емкости, то и другое вместе в последовательном и параллельном соединении их, и всякий раз наблюдаются происходящиеиг ип.,П в соответствующем направлении изменения в частоте оптически проектируемых на экране биений.Устройство дает возможность количественно изучать режим переменного тока в цепи в связи с изменением условий его протекания,Предмет изоб рете н и я. Устройство для регистрации и наблюдения кривых, выражающих функциональную зависимость двух электрических величин, с применением двух измерительных систем, возбуждаемые при Эксперт И. А. ГородинскийРедактор А, А. Денисов помощи электромагнитов колебания ко торых происходят во взаимно перпендикулярных направлениях, Отличающееся тем, что обе подвижные системы, выполненные в виде односторонне закрепленных упругих пластинок, снаб жены на свободных концах дисками с крестообразно расположенными по отношению друг к другу щелями, с целью получения на экране изоора. жения результирующей кривой, записываемой при помощи светового луча, проходящего сквозь отверстие в месте пересечения щелей обоих колеблющихся дисков. лиграф". Талбоьскал, 2, Зак, 375
