Машина для уборки цветочных корзшюк лекарственных растешшгьпцп гфпг: гтпоv-ипд и, (. _ f уо
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 432879
Автор: Изобретени
Текст

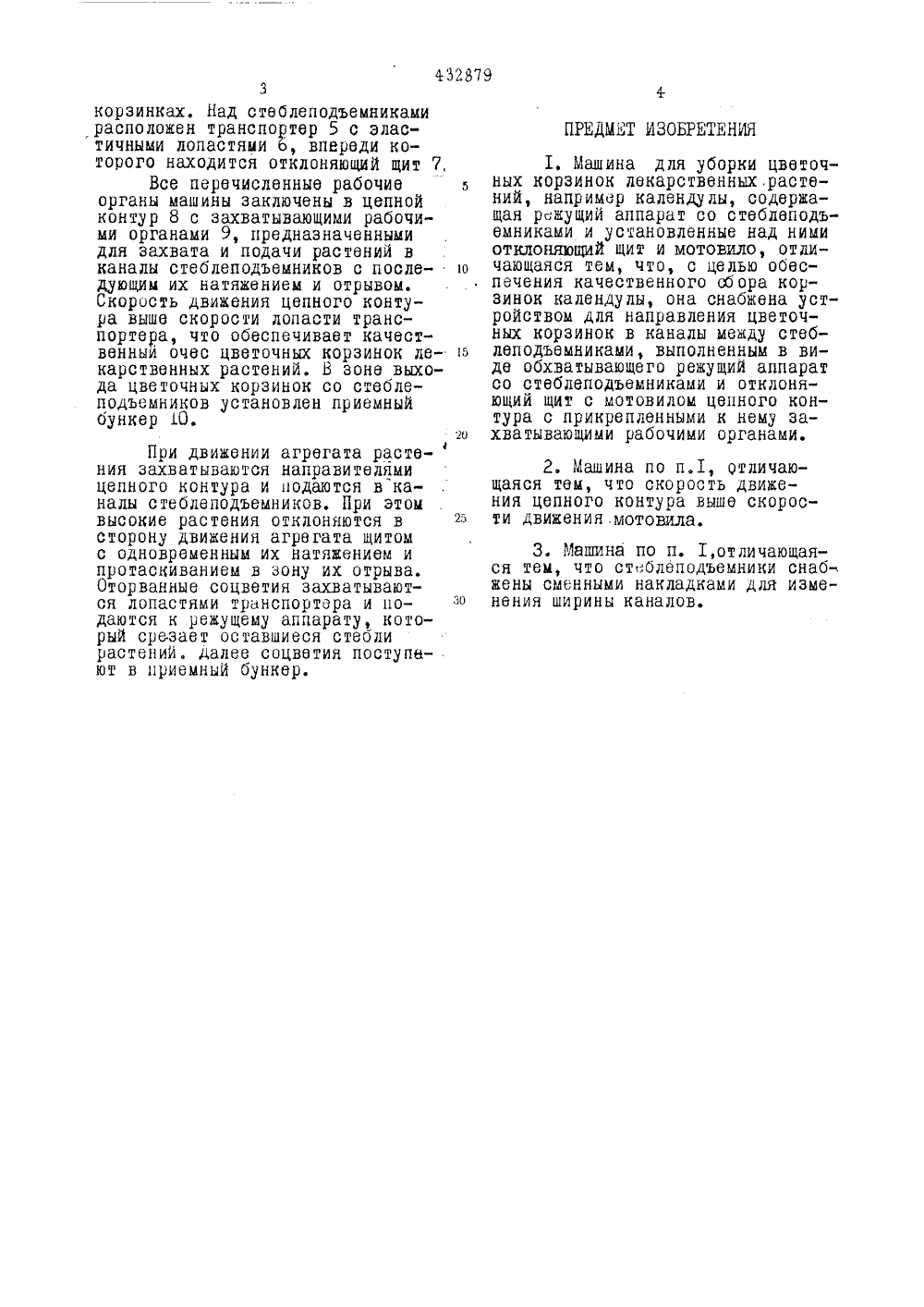

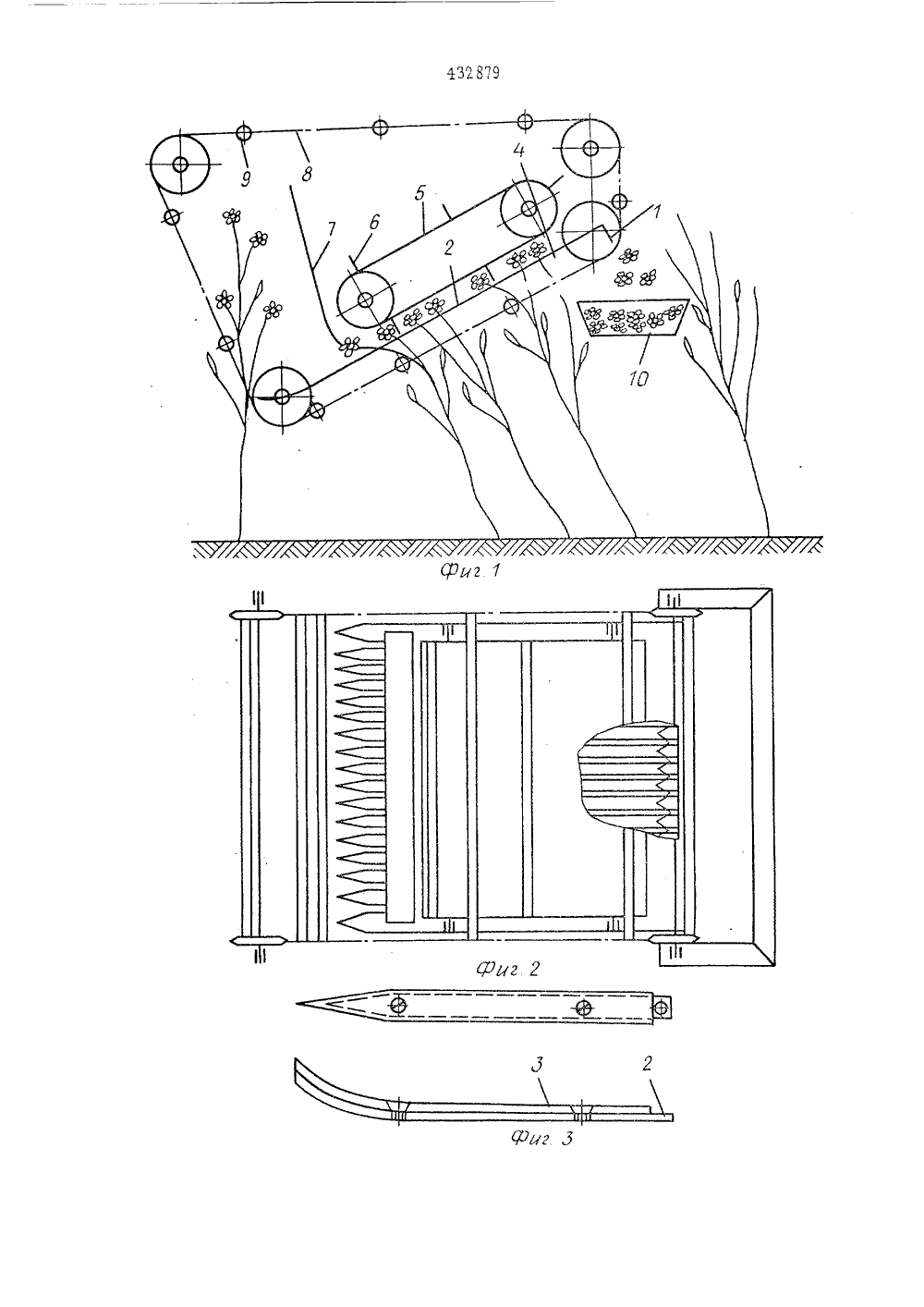

(и), 432279 Союз Советскии Социалистиыеских Республик1) Зависимое от авт. свидетельства -2) Заявлено 10 е 07 е% (21)1807713/3011 л цтса 45/3 исоединением заявки Я осударственный,намитеСовета Министров СССРоо делам изобретенийи открытий Р 2) Приоритет К 631.312; 633.1 1088.21 ллетень23писания 15 12,74 публиковано 25,05.7 Дата опублико. В. АНДРЕЕВ 12) Авторы изобретения ЕС ОЧНЫЙ НАУЧНО-ИССДЕДОВАТЕЕБ:КИЙ ИНСТИТУТЕКАРСТВЕННЫХ РАС ТЕНИ 11) Заявитель ЛИНА ББ УБОРКИ ЦВЕТОЧЕЩХ ЛЕКАРСТВЕННЫХ РАСТЕНИИнему захватывающими рабочими органами. Причем скорость движенияцепного контура выше скорости движения мотовила, а стеблеподьемникиснабжены сменнйми накладками дляизменения нирины каналов,носится к обтвенного маши о к уборочным цветочных кор растений, на 5 Машина навешива ходнов шасси и включ брус 1, на котором и ситедьйо поверхности новлвны стеблеподъвмо щие сменные накладки ченныв для изменения лов. В задней части ников смонтирован ре ч сегментного типа д5 стеблей, оставшихся Предлагаемая машина снабжена устройством для направления цветочных корзинок в каналы между ствблеподъемниками, выполненным в виде обхватывающего режущи аппарат со стебдеподъемниками и отклоняющий щит с мотовилом цепного контура с прикрепленными к Изобретение оласти свльскохозяйностроения, а именмашинам ддя уборкизинок лекарственныхпример календулы. Известныв уборо цветочных корзинок л растений, включающие парат со ствблеподъе установленные над ни щий щит и мотовило, вают качественной уб календулы и допускаю тери при их уборке. ные машины карственных режущий апниками и и откдоняюе обеспечирки корзинок большие поНа фиг.пиадьная схе1 о цветочных косбоку; на фиху; на фиг.5сменными нак изображена принциа машины для уборкизинок календра лы, вид.2 - то же, вид сввр- стеблеподъемник соадками. тся на самоет несущий д углом отнопочвы уста-ики 2, имвю 5, предназнашйрины кана- теблвподъемущий аппаратля срезанияа сорванных132379 3кар зинках. Над с те б ле подъемниками расположей транспортер 5 с элас тичными лопастями 6, впереди которого находится отклоняющий щит 7,Все перечисленные рабочие 5 органы машины заключены в цепной контур 8 с захватывающими рабочими органами 9, предназначенными для захвата и подачи растений в каналы стеблеподъемников с после- о дующим их натяжением и отрывом. Скорость движения цепного контура выше скорости лопасти транспортера, что обеспечивает качественныи очес цветочных корзинок ле карственных растений. Ы зоне выхода цветочных корзинок со стебле- подъемников установлен приемный бункер 10.оПри движении агрегата расте-ния захватываются направителями цепного контура и подаются в каналы стеблеподъемников. При этом высокие растения отклоняются в д сторону движения агрегата щитом с одновременным их натяжением и протаскиванием в зону их отрыва. Оторванные соцветия захватываются лопастями транспортера и по-даются к режущему аппарату, который срезает оставшиеся стеоли растений. далее соцветия поступают в приемный бункер. ПРЕДМЕТ ИЗОБРЕТЕНИЯ 1. Машина для уборки цветочных корзинок лекарственных,растений, например календу лы, содержащая режущий аппарат со стеблеподьемниками и установленные над ними отклоняющий щит и мотовило, отличающаяся тем, что, с целью обеспечения качественйого сб ора корзинок календулы, она снабжена устройством для найравления цветочных корзинок в каналы между стеблеподъемниками, выполненным в виде обхватывающего режущий аппарат со стеблеподъемниками и отклоняющий щит с мотовилом цепного контура с прикрепленными к нему захватывающими рабочими органами. 2. Машина по п.1, отличающаяся тем, что скорость движения цепного контура выше скорости движения, мотовила. 3. Машина по и. 1,отличающаяся тем, что стеблеподъемники снабжены сменными накладками для изменения ширины каналов.
СмотретьЗаявка
1807713, 10.07.1972
КЕСОЮЭШЙ НАУЧНО ИССШОВАТЕЛЬСЮТЙ ИНСТИТЗ ЛЕКАРСТВЕННЫХ РАСТБЖИ
изобретени А. В. АЩР
МПК / Метки
МПК: A01D 45/30
Метки: гтпоv-ипд, гфпг, корзшюк, лекарственных, растешшгьпцп, уборки, цветочных
Опубликовано: 25.06.1974
Код ссылки
<a href="https://patents.su/3-432879-mashina-dlya-uborki-cvetochnykh-korzshyuk-lekarstvennykh-rasteshshgpcp-gfpg-gtpov-ipd-i-f-uo.html" target="_blank" rel="follow" title="База патентов СССР">Машина для уборки цветочных корзшюк лекарственных растешшгьпцп гфпг: гтпоv-ипд и, (. _ f уо</a>
