Генератор псевдослучайных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

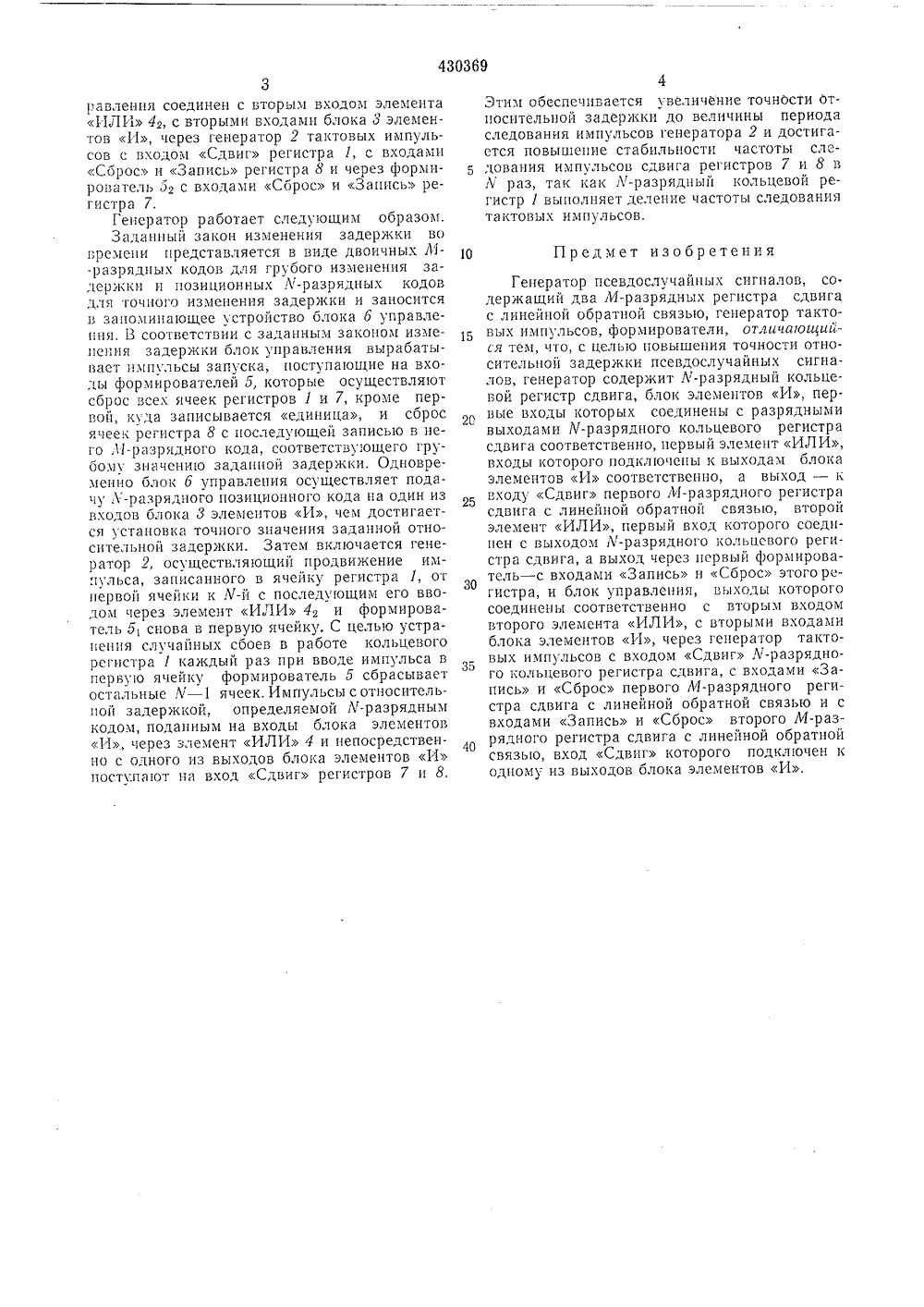

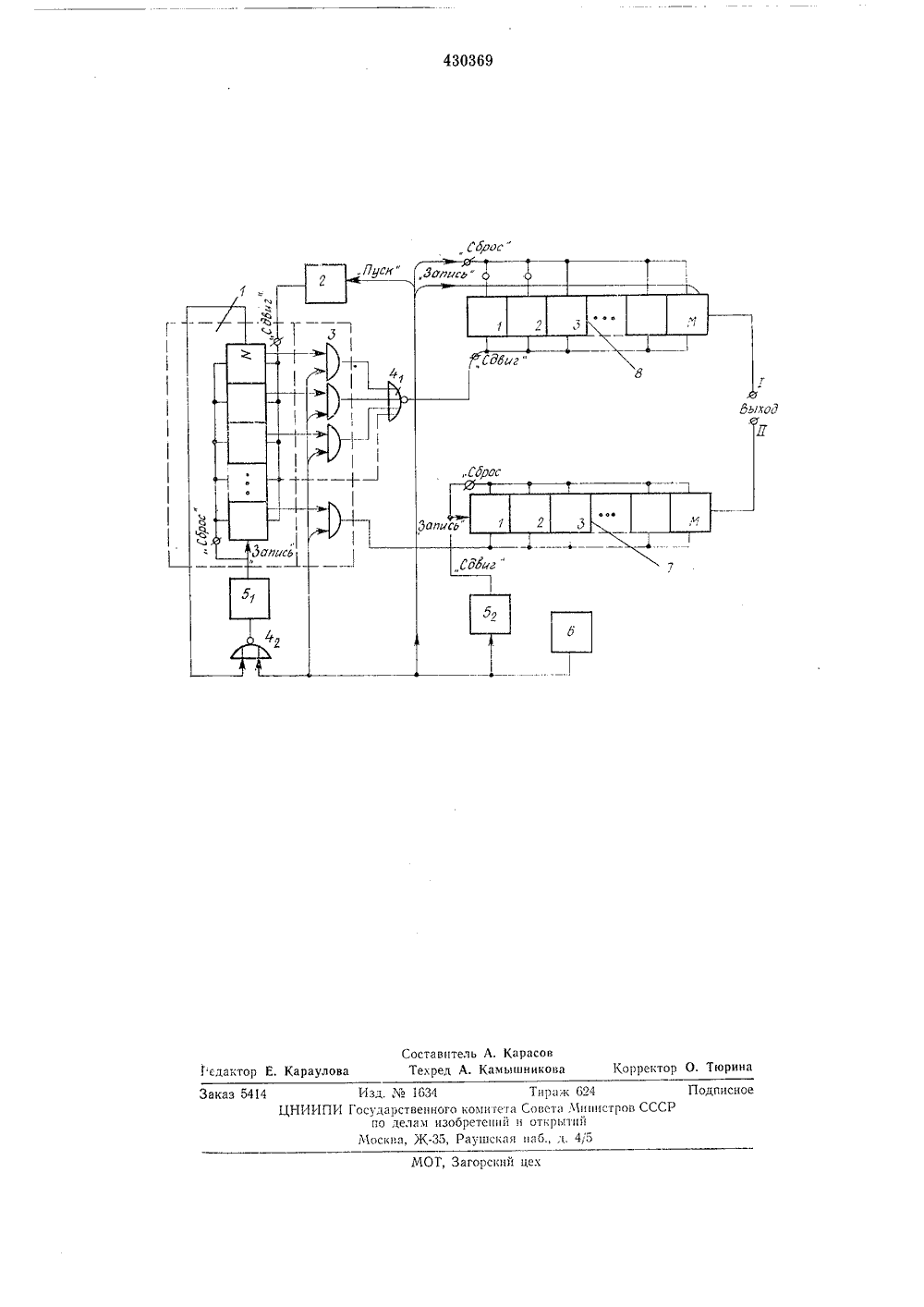

(22) Заявлено 09.04,73 (21) 190647718-24с присоединением заявки ЛЪ -. 6061 осударстаеннын номите Совета Министров СССР оо делам изооретеннй и открытий2) Г ритет - ано 30.05.74. Бюллетень Ле 2 ликования описания 21.01.75 ПУОЛПКО 53) УДК 681.3(088.8) Дата о 2) Лвторы изобретения В. Г. Чекризов, В Крутских и Л. И. Козла 1) Заявитель 54) гВнрлто 1 псевдосл 1 лйиых сигнллор Изобретшьие относится к области вычислительной техники и можст применяться примоделировании случайных процессовИзвестны генераторы сдвинутых псевдослучайных сигналов с изменяющейся относительной задержкой, содержащие два идентичных регистра сдвига с линейной обратнойсвязью, генератор тактовых импульсов и фора ироватсли.Целью изобретения является повышениеточности относительной задержки формируемых псевдослучайных сигналов,Зто достигается тем, что предлагаемьш1 еператор дополп 51 тсльно содерокит Л-разр 51 дныи кольцевой регистр сдвига, блок элементов И, первые входы которых соединены сразрядными выходами Л-разрядного кольцевого регистра сдвига соответственно, первыйэлемент ИЛИ входы которого подключены квыходам алака элементов И соответственно,и выход - к входу Сдвиг первого Л-разрядного регистра сдвига с линейной обратнойсвязью, второй элемент ИЛИ, первый входкоторого соединен с выходом Х-разрядногокольцевого регистра сдвига, а выход черезпервый формирователь -- с входами Записьи Сброс эого регистра, и блок управления,выходы которого соединены соответственно свторым входом второго элемента ИЛИ, свтор.1 мп входами блока эсслситов И, через гс 1 герагОр тактОвых 1 ъ 1 пул 1 сов с вхОдоз 1 Сдвиг Л-разрядного кольцевого регис Оа сдвига, с входами Запись и Сброс первгпо .Ч-разр 51 дного регистра сдвига с линейной об ратной связью и с входами Запись и Сбросвторого 31-разрядного регистра сдвига с линейной обратной связьо, вход Сдвиг которого подключен к одному из выходов блока элементов И.10 На чсртежс приведена блок-схема прсдла 1 ас.,ого генератора псевдослучайных сигнаснсратор содержит разрядный кольцеворсп 1 стр 1 сдвига, генератор 2 тактовы: пм 1;ульсов, блокэлементов И, элементыИЛИ 4, и 4 формирователи 5, и 5 е, блок 5 управления, Л-разрядные регистры 7 и 8 сдвп га с линейной обратной связью.Р 11 зрядп 1.1 е выходы кольцевого У-разрядного регистра 1 сдвига соединены соответственнс первыми входами блокаэлементов И, ь:- ходы которых через элемент ИЛИ 4, соединены с входом Сдвиг Л-разрядного регистра 8 с;1 вига с линейной Обратно связь 0. Один 5 из вь 1 ходов алака, элементов И подкл 101011па вход Сдвиг Л 1-разрядного регистра Т сдвига с линейно обратной связью. Выход Л-разр 5 диого регистра У через элемент ИЛ 1 4 е и формирователь 5, соединен со своими вхо,1 аъи Сорос и Запись. Выход б,Ока 0 управленпя соединен с вторым входом элемента ИЛИ 4 ъ с вторыми входами блока 8 элементов И, через генератор 2 тактовых импульсов с входом Сдвиг регистра 1, с входами Сброс и Запись регистра 8 и через формирователь 5 с входами Сброс и Запись регистра 7.Генератор раоотает следующим образом.Заданный закон изменения задержки во времени представляется в виде двоичных М- -разрядных кодов для грубого изменения залержки и позиционных Л-разрядных кодов лля точного изменения задержки и заносится в запоминающее устройство блока 6 управления. Ь соответствии с заданным законом изменения задержки блок управления вырабатывает импульсы запуска, поступающие на вхолы формирователей 5, которые осуществляют сброс все ячеек регистров 1 и 7, кроме первой, куда записывается елиница, и сброс ячеек регистра 8 с последующей записью в него М-разрядного кода, соответствующего грубому значению заданной задержки. Одновременно блок 6 управления осуществляет подачу Л-разрядного позиционного кода на один из в.;одов блока 8 элементов И, чем достигается усгановка точного значения заданной относительной задержки. Затем включается генератор 2, осуществляющий продвижение импульса, записанного в ячейку регистра 1, от первой ячейки к,Ч-й с последующим его вволом через элемент ИЛИ 4, и формирователь 51 снова в первую ячейку, С целью устранения случайных сбоев в работе кольцевого регистра 1 каждый раз при вводе импульса в первую ячейку формирователь 5 сбрасывает остальные Л -ячеек. Импульсы с относительпоп задержкой, определяемой У-разрядным кодом, поданным на входы блока элементов И, через элемент ИЛИ 4 и непосредственно с одного из выходов блока элементов Ь поступают на вход Сдвиг регистров 7 и 8.Этим обеспечивается увеличение точности относительной задеркки до величины периода следования импульсов генератора 2 и достигается повышение стабильности частоты следования импульсов сдвига регистров 7 и 8 в Л раз, так как Л-разрядный кольцевой регистр 1 выполняет деление частоты следования тактовых импульсов. Предмет изобретения 10 Генератор псевдослучайных сигналов, со.держащий два М-разрядных регистра сдвига с линейной обратной связью, генератор тактовых импульсов, формирователи, отличающип 1- сл тем, что, с целью повышения точности относительной задержки псевдослучайных сигналов, генератор содержит Л-разрядный кольцевой регистр сдвига, блок элементов И, пер.20 вые входы которых соединены с разряднымивыходами У-разрядного кольцевого регистра сдвига соответственно, первый элемент ИЛИ, входы которого подключены к выходам блока элементов И соответственно, а выход - и 25входу Сдвиг первого М-разрядного регистра сдвига с линейной обратной связью, второй элемент ИЛИ, первый вход которого соединен с выходом Ж-разрядного кольцевого регистра сдвига, а выход через первый формирователь - с входами Запись и Сброс этого регистра, и блок управления, ьыхолы которого соединены соответственно с вторым входом второго элемента ИЛИ, с вторыми водами блока элементов И, через генератор тактовых импульсов с входом Сдвиг Л-разрядного кольцевого регистра сдвига, с входами Запись и Сброс первого М-разрядного регистра сдвига с линейной обратной связью и с входами Запись и Сброс второго М-разрялного регистра сдвига с линейной обратной связью, вход Сдвиг которого подключен к одному из выходов блока элементов И."брос " Составитель А. КарасовТехред А. Камышнико Подис аз 5414 ак 624 та Министров ССС зытий Ти 1 Изд. М 1634 ИИПИ Государственног по делам из Москва, Ж,. 4 о ОГ, Загорский цен 1 едактор Е. Карауло комитета Сов бретсшй и от Раушская иаб Корректор О. Тюрин
СмотретьЗаявка
1906477, 09.04.1973
В. Г. Чекризов, В. Н. Крутских Л. И. Козлов
МПК / Метки
МПК: G06F 7/58
Метки: генератор, псевдослучайных«, сигналов
Опубликовано: 30.05.1974
Код ссылки
