Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

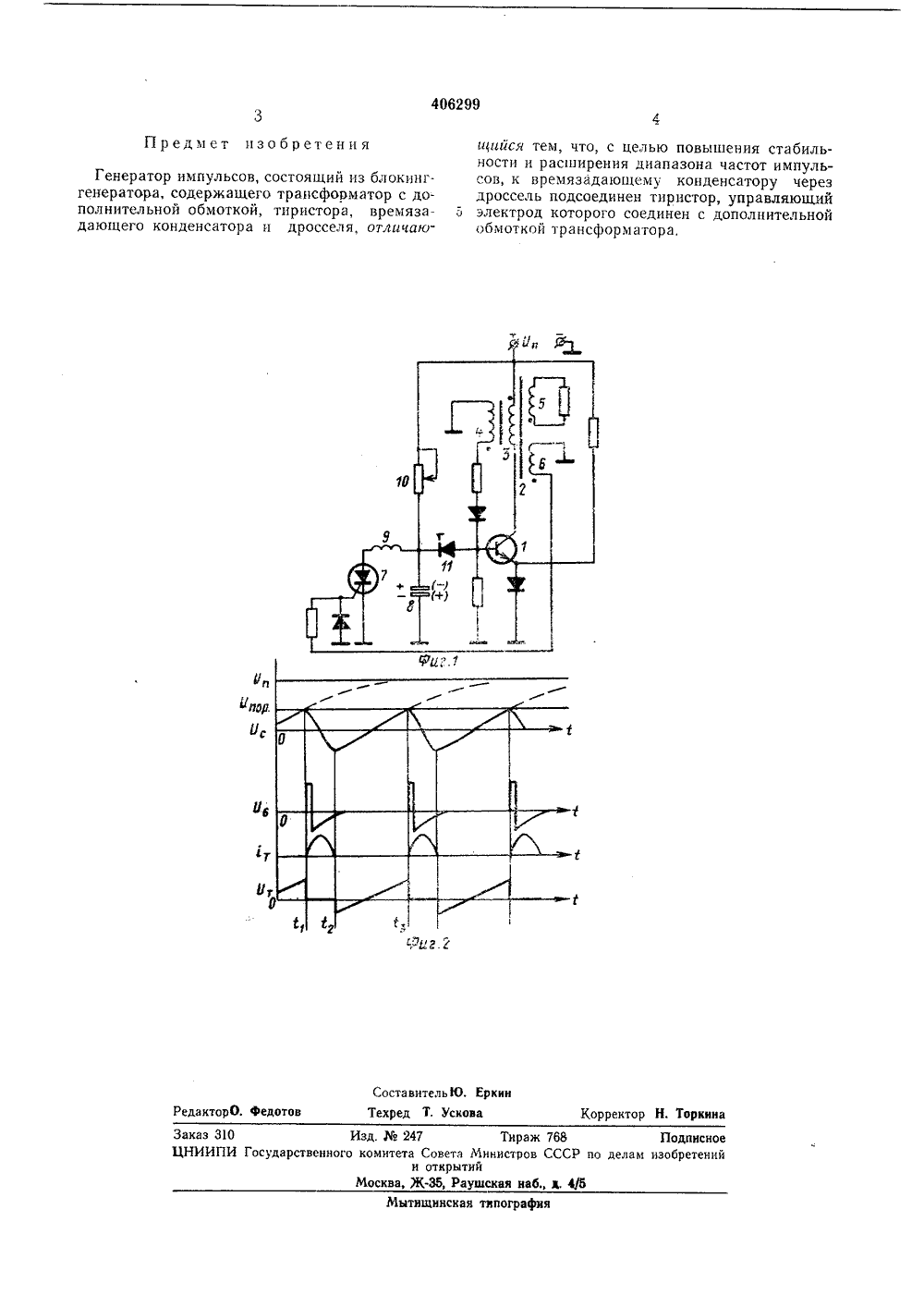

406299 Союз СоветскихСоциали стим вскихРестту блик ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 09 Х 11,1971 ( 1693033(26-9)с присоединением заявки-Приоритет -Опубликовано 05.Х 1,1973. Ьюллетень45Дата опуоликования описания 17 Л.1974 М.Кл, Н 03 к 3/30 Государственный комитет Совета Миниетров СССР оо делам изобретений и открытийУДК 621.373,52 (088.8) Авторыизобретения В. Л, Монин и В. В. Канавин Заявитель ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к автоматике, Генератор может быть использован в устройствах автоматики, преобразовательной и вычислительной технике,Известен генератор импульсов, состоящийиз блокинг-генератора, содержащего трансформатор с дополнительной обмоткой, тиристора, время - задающего конденсатора и дросселя.Цель изобретения - повышение стабильности и расширение диапазона частот импульсов.Предлагаемый генератор отличается тем,что к времязадающсму конденсатору черездроссель подсоединен тир.тстор, управляютцииэлектрод которого соединен с дополнительнойобмоткой трансформатора,На фиг, 1 приведена принципиальная электрическая схема предлагаемого генератора, нафиг. 2 - диаграммы напряжении,Генератор импульсов содержит блокинг-генератор на транзисторе 1, трансформаторе 2 собмотками 8 - б, тиристоре 7, врезтя-задатотттт" ткотденсаторе 8 и дроссслс 9.На фиг. 2 обозначено: Уп - напряжение источника питания, Упор - пороговое напряжение, Ус в напряжен на конденсаторе 8, тт -ток через тиристор 7, Ут в напряжен на тиристоре 7, У, - напряжение на обмотке б трансформатора 2,Работает генератор следующим образом. Допустим, в момент 1 т (фттг. 2) напряжениена конденсаторе 8 достигает порогового уровня 1 с полярностью, указанной на фиг. 1 без скобок). Г 1 ри этом срабатывает блокинг-гене.ратор. Импульсом с обмотки б трансформатора 2 отпирается тиристор 7, в результате чего происходит колебательный перезаряд конденсатора 8 по цепи: верхняя обкладка конденсатора 8, дроссель 9, тиристор 7, нижняя об О кладка конденсатора 8. Напряжение на конденсаторе 8 принимает полярность, показан- путо на фиг. 1 в скобках, и после прохождения тока тиристора 7 через нуль (ктозтент е на фиг. 2) прикладывается к тиристору 7, запит 5 рая его. С момента 1 е начинается апериодпческий перезаряд конденсатора 8 через резистор 10 и истошик питания, В момент Ь, когда напряжение на конденсаторе 8 снова достигает порогового уровня, срабатываст блокинг О гснератоо, и процессы в схеме повторяются,Термостабильность частоты достигаетсяблагодаря тому, что она практически определяется термостабпльностью конденсатора 8 и резистора 10 и термостабильностью напряже ния стаоилизации стабттлитротта 11.При этом период следования импульсов должен во много раз превышать длительностьимпульса генератора.Для регулировки частоты в широких преде лах служит резистор 10.Москва,тищинская типография Предмет изобретения аказ 310 Изд.24 ЦНИИПИ Государственного комитета иийся тем, что, с целью повышения стабильности и расширения диапазона частот импульсов, к времязадающему конденсатору через дроссель подсоединен тиристор, управляющий 5 электрод которого соединен с дополнительнойобмоткой трансформатора,
СмотретьЗаявка
1693033
В. Л. Монин, В. В. Канавин
МПК / Метки
МПК: H03K 3/30
Опубликовано: 01.01.1973
Код ссылки
