420869

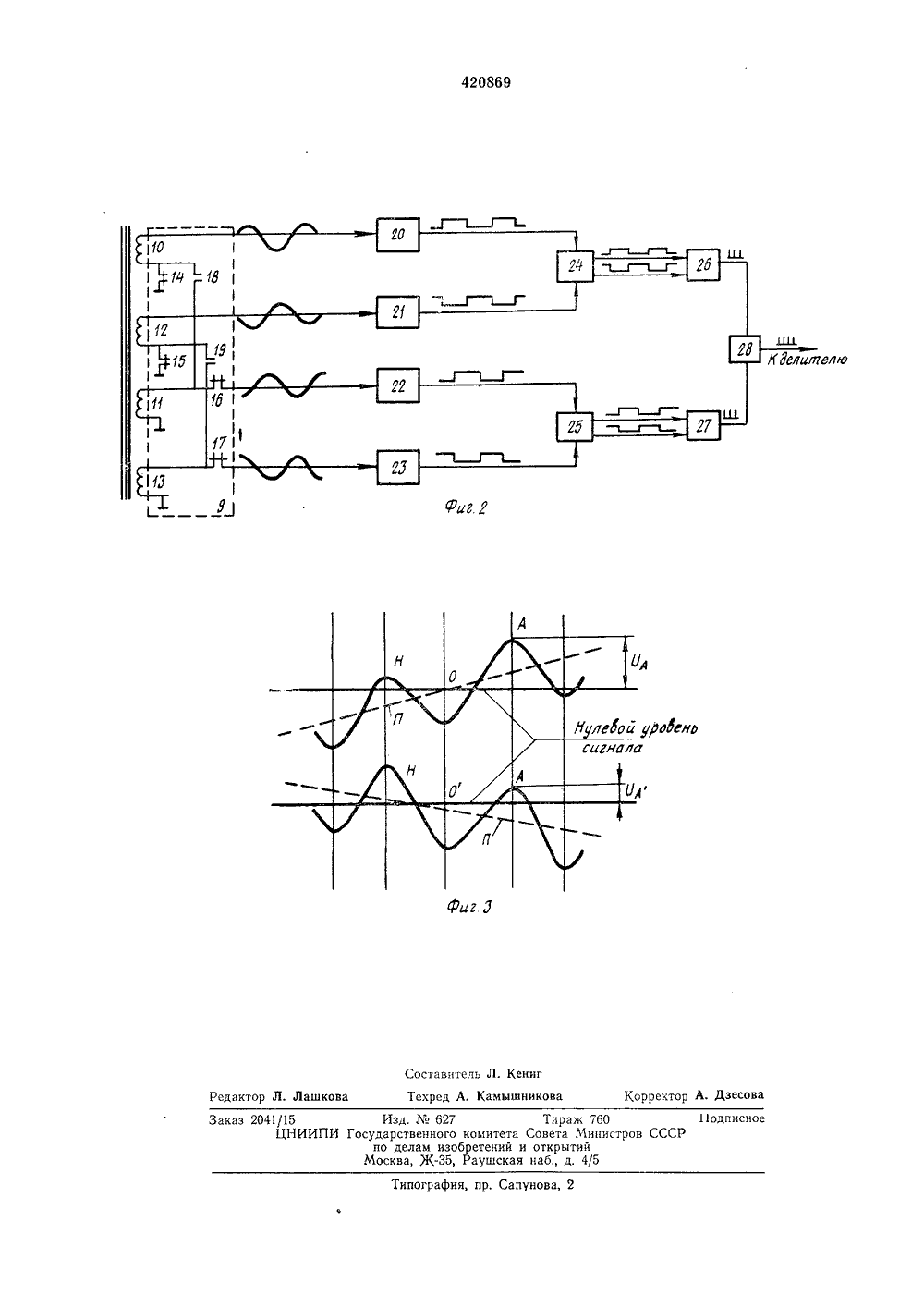

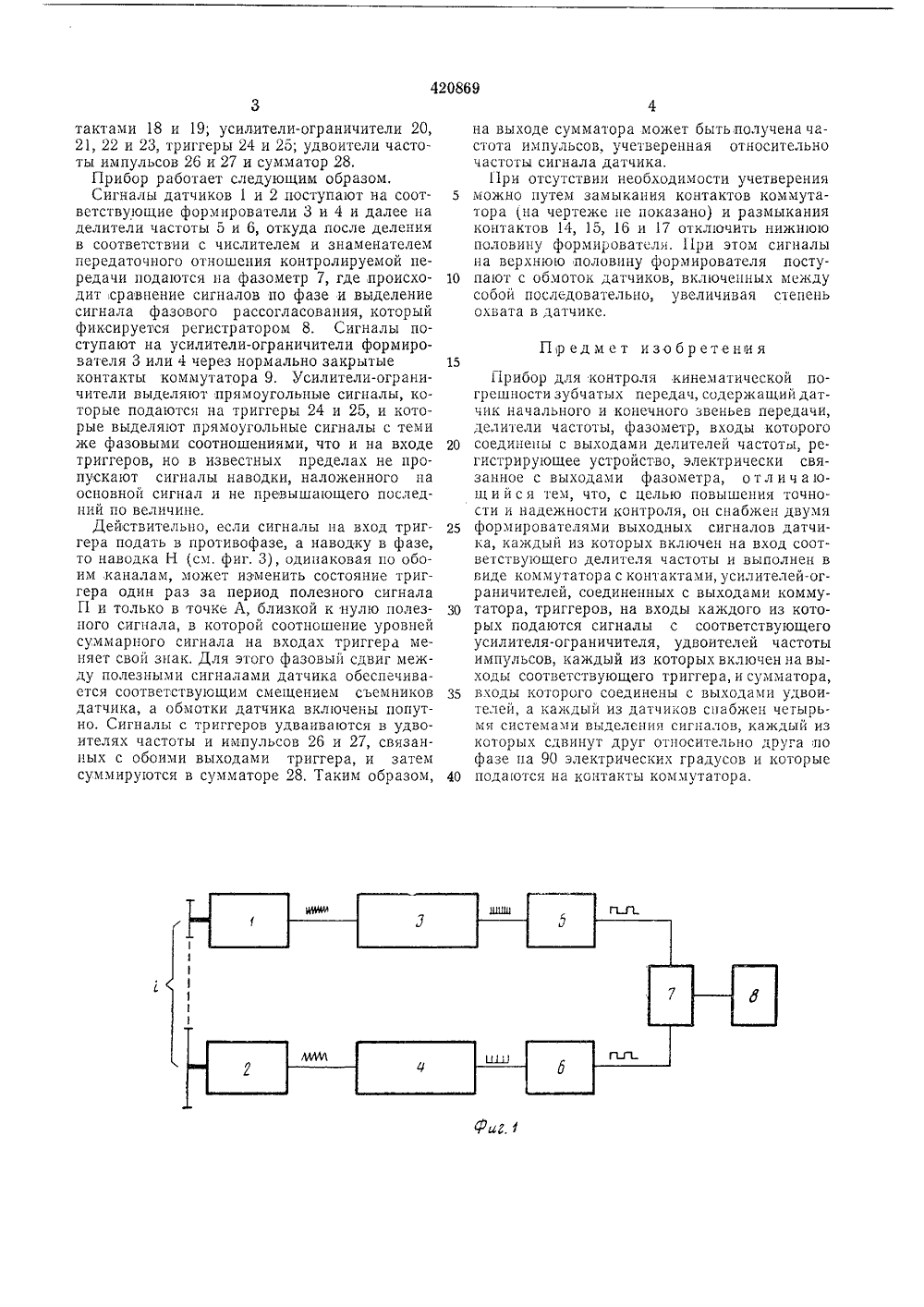

О П И С А Н И Е,п 1 420869ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик(32) ПриоритетОпубликовано 25.03,74. Бюллетень ЪДата опубликования описания 22,08 сударственный комитетавета Министров СССРпо делам изооретенийи открытий с, о 31 71( 2, ;621.833(08(5 2) Авторы изобретени н, А. Ю, Криштул, И. , И, Б. Виханский,В. А. Пилипчук и ового Красного Знам овательский институт ф, Хелимский, П. МВ. Н. Коршунов, ММ, Ф. Смирновени экспериментальметаллорежущих ст(71 Заявител 4) ПРИБОР ДЛЯ КОНТРОЛЯ КИНЕМАТИЧЕС ПОГРЕШНОСТИ ЗУБЧАТЫХ ПЕРЕДАЧ Изобретение относится к контрольно-измерительной технике в машиностроении, а именно к приборам для контроля кинематической погрешности зубчатых передач.Существует ряд приборов для контроля кинематической погрешности, содержащих датчики начального и конечного звеньев передачи, делители частоты, фазометр, осуществляющий фазовое сравнение сигналов, поступающих с делителей частоты, регистрирующее устройство, электрически связанное с выходами фазометра.Однако в указанной схеме прибора импульсный делитель, а следовательно и вся схема, слабо защищены от помех в цеховых условиях, приводящих к ступенчатым необратимым сдвигам фазы, ограничена точность контроля зубчатых передач с передаточным отношением, выраженным несокращаемой дробью, так как в этом случае возникает необходимость увеличения числа циклов, выходного сигнала датчиков за один оборот контролируемой передачи.Цель изобретения - создать конструкцию прибора, обеспечивающую более высокую точность и надежность контроля.Для этого прибор снабжен двумя формирователями выходных сигналов датчиков, каждый из которых включен на вход соответствующего делителя частоты и выполнен в виде коммутатора с контактами, усилителей-ограничителей, соединенных с выходами коммутатора, триггеров, на входы каждого из которых подаются сигналы с соответствующего усилителя-ограничителя, удвоителей частоты импульсов, каждый из которых включен на выходы соответствующего триггера, и сумматора, входы которого соединены с выходами удвоителей, а каждый из датчиков снабжен четырьмя системами выделения сигналов, каждый из которых сдвинут друг относительно друга по фазе па 90 электрических градусов и которые подаются на контакты коммутатора,На фиг. 1 изображена предлагаемая блоксхема прибора; на фиг. 2 - схема формирователя; на фиг. 3 - принцип защиты от помех.Прибор имеет датчик начального звена 1 20 и конечного звена 2, формирователи сигналадатчиков начального звена 3 и конечного звена 4, делители частоты сигнала датчиков начального звена 5 и конечного звена 6, фазометр 7 и регистратор 8. Каждый из формирова телей содержиг коммутатор 9 со входами 10и 11 основных сигналов каждого пз датчиков 12 и 13 и дополнительных сигналов этих же датчиков с нормально закрытыми контактами 14, 15, 16 и 17 и с нормально открытыми контактами 18 и 19; усилители-ограничители 20, 21, 22 и 23, триггеры 24 и 25; удвоители частоты импульсов 26 и 2 и сумматор 28.Прибор работает следующим образом.Сигналы датчиков 1 и 2 поступают на соответствующие формирователи 3 и 4 и далее на делители частоты 5 и 6, откуда после деления в соответствии с числителем и знаменателем передаточного отношения контролируемой передачи подаются а фазометр 7, где происходит сравнение сигналов по фазе и выделение сигнала фазового рассогласования, который фиксируется регистратором 8. Сигналы поступают на усилители-ограничители формирователя 3 или 4 через нормально закрытые контакты коммутатора 9. Усилители-ограничители выделяют прямоугольные сигналы, которые подаются на триггеры 24 и 25, и которые выделяют прямоугольные сигналы с теми же фазовыми соотношениями, что и на входе триггеров, но в известных пределах не пропускают сигналы наводки, наложенного на основной сигнал и не превышающего последний по величине.Действительно, если сигналы на вход триггера подать в противофазе, а наводку в фазе, то наводка Н (см. фиг. 3), одинаковая по обоим каналам, может изменить состояние триггера один раз за период полезного сигнала П и только в точке Л, близкой к нулю полезного сигнала, в которой соотношение уровней суммарного сигнала на входах триггера меняет свой знак, Для этого фазовый сдвиг между полезными сигналами датчика обеспечивается соответствующим смещением съемников датчика, а обмотки датчика включены попутно. Сигналы с триггеров удваиваются в удвоителях частоты и импульсов 26 и 27, связанных с обоими выходами триггера, и затем суммируются в сумматоре 28, Таким образом,на выходе сумматора может быть получена частота импульсов, учетверенная относительно частоты сигнала датчика,11 ри отсутствии необходимости учетверения 5 можно путем замыкания контактов коммутатора 1 на чертеже не показано) и размыкания контактов 14, 15, 16 и 17 отключить нижнюю половину формирователя. 11 ри этом сигналы на верхнюю половину формирователя посту пают с обмоток датчиков, включенных междусобой последовательно, увеличивая степень охвата в датчике.Пр едм ет изобретени я15Прибор для контроля кинематической погрешности зубчатых передач, содержащий датчик начального и конечного звеньев передачи, делители частоты, фазометр, входы которого 20 соединены с выходами делителей частоты, регистрирующее устройство, электрически связанное с выходами фазометра, о т л и ч а ющи й с я тем, что, с целью повышения точности и надежности контроля, он снабжен двумя 2 формирователями выходных сигналов датчика, каждый из которых включен на вход соответствующего делителя частоты и выполнен в виде коммутатора с контактами, усилителей-ограничителей, соединенных с выходами коммуЗ 0 татора, триггеров, на входы каждого из которых подаются сигналы с соответствующего усилителя-ограничителя, удвоителей частоты импульсов, каждый из которых включен на выходы соответствующего триггера, и сумматора, ЗБ входы которого соединены с выходами удвоителей, а каждый из датчиков снабжен четырьмя системами выделения сигналов, каждый из которых сдвинут друг относительно друга по фазе па 90 электрических градусов и которые 40 подаются на контакты коммутатора.420869 елю уровень Фиг Р Составитель Л. КенигТехред А. Камышникова Корректор А. Дзесова Редактор Л, Лашкова Типография, пр. Сапунова, 2 Заказ 2041/15 Изд.627 Тираж г 60 11 одписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
