Устройство для считывания информации с программоносителя

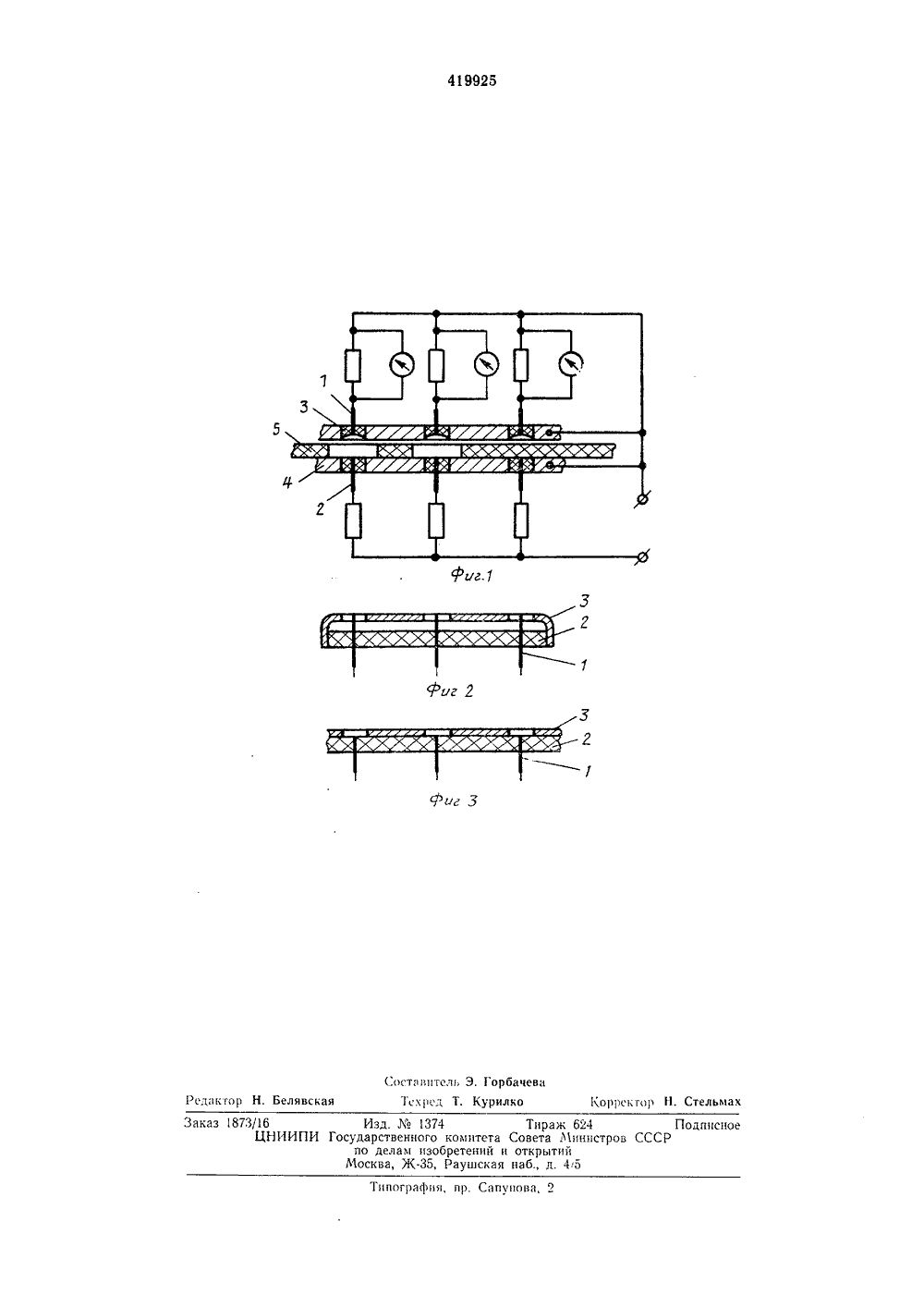

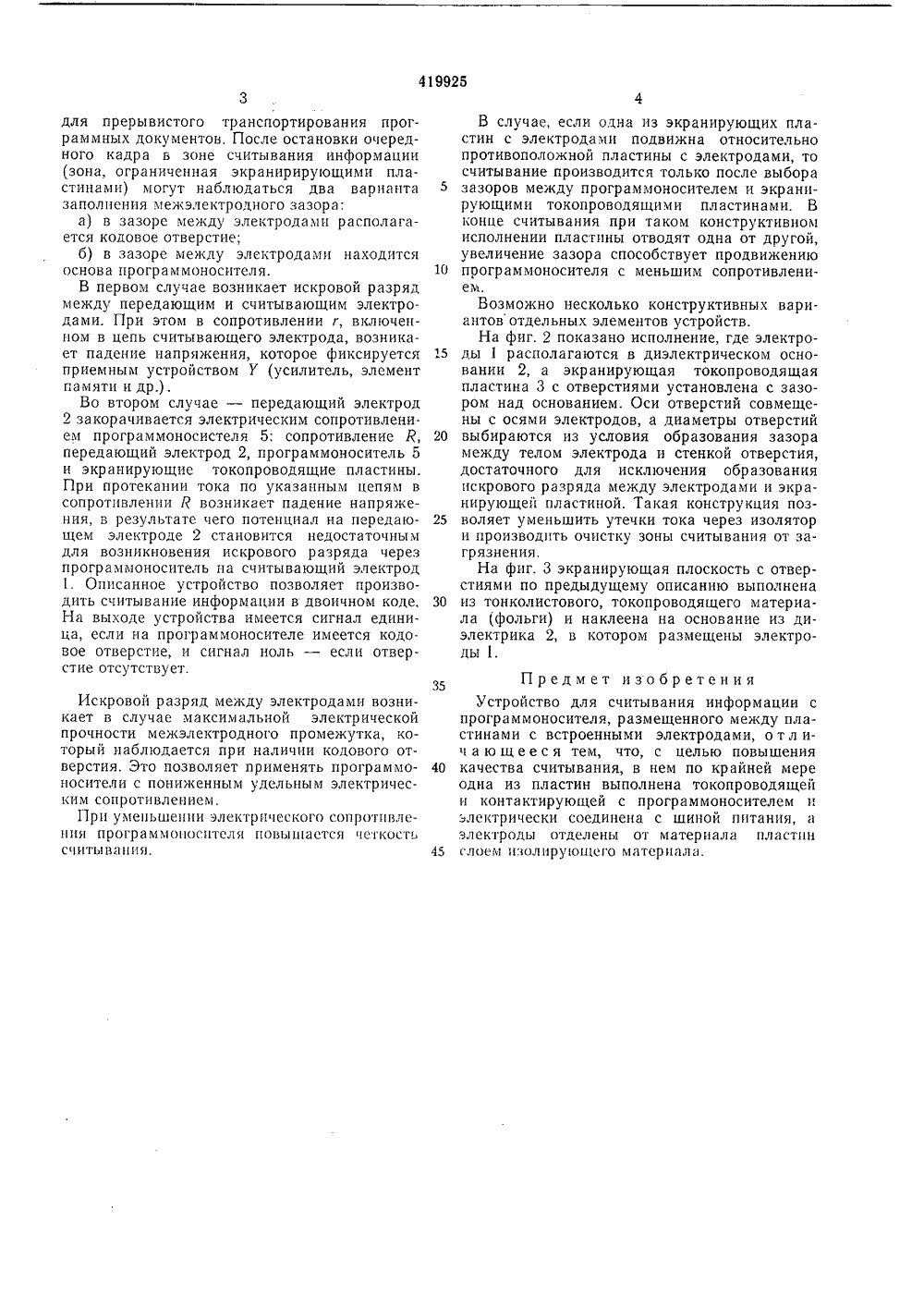

(51) М. Кл. б ОЯс 7,00 присоединением заявки осударстаенный комитетСовета Министров СССРоо делам изобретенийи открытий 2) Приорите Опубликовано 15,03,74. юллетень М 1(088.8) Дата опубликования описания 21.08.74(54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ИНФОРМАЦИИ С ПРОГРАММОНОСИТЕЛЯИзобретение относится к области вычислительной техники.В известных электроисковых считывающихустройствах, включающих перемещение программоносителя между двумя электродами, отмечаются пробои программоносителя и ложноесчитывание команд,Целью изобретения является повышение качества считывания,За счет того, что программоноситель в зоне 10считывания контактирует с экранирующимитокопроводящими пластинами, имеющими потенциал, сравнимый с потенциалом считывающих электродов, считывающие и передающиеэлектроды электрически изолированно размещены в экранирующих пластинах и в цепипередающих электродов установлены токоограничивающие сопротивления, снижающие потенциал передающих электродов при закорачивании их программоносителем до величины, 20не допускающей появления искрового разрядамежду электродами.На фиг. 1 изображена функциональная схема устройства; на фпг. 2 и 3 - варианты закрепления электродов. 25Устройство состоит из считывающих электродов 1, передающих электродов 2, электрически изолированных изоляторами 3 от токопроводящих экранирующих пластин 4. Пластины 4 расположены параллельно одна дру- ЗО гои с зазором, достаточным для размещения между ними программоносцтеля 5. Такое ограничение величины зазора обеспечивает возможность контакта между программоносцтелем и экранирующцмц пластинами. Для увеличения числа точек контакта одна из экранирующих пластин может выполняться подвижной относительно другой в направлении, перпендикулярном к плоскости программоносителя.На электроды 1 и 2, экранирующце пластины, и, следовательно, на программоноситель подается высокое напряжение. Потенциал считывающих электродов 1, экранцрующцх пластин 4 и программоносителя 5 одинаковый и отличается от потенциала передающих электродов на величину, достаточную для образования искрового разряда между считывающими и передающими электродами прп отсутствии в зазоре между ними программоносцтеля.Для исключения закорачиванця передающих и считывающих электродов плоскость и острие считывающего электрода располагаются ццже плоскости экрацирующпх пластин.В качестве носителя информации используются программоносителц, имеющие конечное электрическое сопротивление.Работа устройства состоит в следующем.Программоноситель 5 прерывисто протягивается на кадр любым цз известных приводовдля прерывистого транспортирования программных документов. После остановки очередного кадра в зоне считывания информации (зона, ограниченная экранирирующими пластинами) могут наблюдаться два варианта заполнения межэлектродного зазора:а) в зазоре между электродами располагается кодовое отверстие;б) в зазоре между электродами находится основа программоносителя.В первом случае возникает искровой разряд между передающим и считывающим электродами. При этом в сопротивлении г, включенном в цепь считывающего электрода, возникает падение напряжения, которое фиксируется приемным устройством У (усилитель, элемент памяти и др.).Во втором случае - передающий электрод 2 закорачивается электрическим сопротивлени. ем программоносистеля 5: сопротивление Р, передающий электрод 2, программоноситель 5 и экранирующие токопроводящие пластины. При протекании тока по указанным цепям в сопротивлении Й возникает падение напрякения, в результате чего потенциал на передающем электроде 2 становится недостаточным для возникновения искрового разряда через программоноситель на считывающий электрод 1. Описанное устройство позволяет производить считывание информации в двоичном коде. На выходе устройства имеется сигнал единица, если на программоносителе имеется кодовое отверстие, и сигнал ноль - если отверстие отсутствует. Искровой разряд между электродами возникает в случае максимальной электрической прочности межэлектродного промежутка, который наблюдается при наличии кодового отверстия. Это позволяет применять программоносители с пониженным удельным электрическим сопротивлением.Прн уменьшении электрического сопротивления программоноснтеля повышается четкость считывания. В случае, если одна из экранирующих пластин с электродами подвижна относительно противоположной пластины с электродами, то считывание производится только после выбора 5 зазоров между программоносителем и экраннрующими токопроводящими пластинами, В конце считывания при таком конструктивном исполнении пластины отводят одна от другой, увеличение зазора способствует продвижению 10 программоносителя с меньшим сопротивлением.Возможно несколько конструктивных вариантов отдельных элементов устройств.На фиг. 2 показано исполнение, где электро- .5 ды 1 располагаются в диэлектрическом основании 2, а экранирующая токопроводящая пластина 3 с отверстиями установлена с зазором над основанием. Оси отверстий совмещены с осями электродов, а диаметры отверстий 20 выбираются из условия образования зазорамежду телом электрода и стенкой отверстия, достаточного для исключения образования искрового разряда между электродами и экранирующей пластиной. Такая конструкция поз воляет уменьшить утечки тока через изолятори производить очистку зоны считывания от загрязнения.На фиг. 3 экранирующая плоскость с отверстиями по предыдущему описанию выполнена ЗО из тонколистового, токопроводящего материала (фольги) и наклеена на основание из диэлектрика 2, в котором размещены электроды 1.Предмет изобретенияУстройство для считывания информации спрограммоносителя, размещенного между пластинами с встроенными электродами, о тл ич а ю щ е е с я тем, что, с целью повышения 40 качества считывания, в нем по крайней мереодна из пластин выполнена токопроводящей и контактирующей с программоносителем и электрически соединена с шиной питания, и электроды отделены от материала пластин 45 слоем изолирующего материала.419925 фиг 2 Фиг 3 Составитель Э. Горбачева 1 скреп Т. Курилко Рсдакгор Н, Белявская Коррскгор 11. Стелымах Заказ 1873/16 Изд.1374 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Л 1 иннстров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4 5
