Устройство для моделирования тракта передачицифровых сигналов

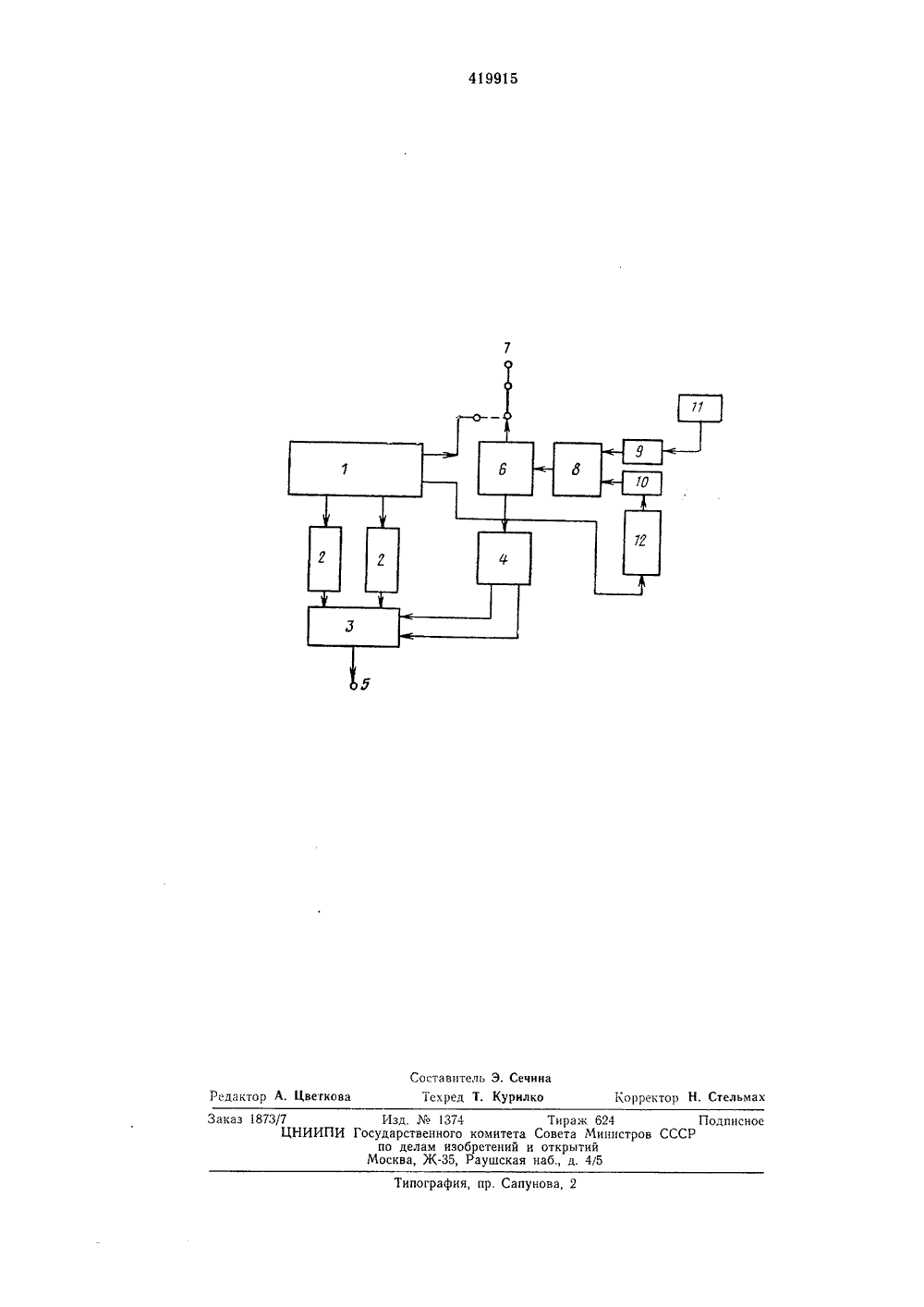

(Ц ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ Союз Советских Социалистицеских Республик(51) Ч. Кл. О СОд 7 с присоединением заявки судврственный комите света Министров ССС оо делам изобретенийи открытий 2) Приоритет(71) Заявите 54) УСТРОЙСТ МОДЕЛИРОВАНИЯ ТРАКТА ПЕРЕДАЧфРОВЫХ СИГНАЛОВ Изобретение относится к области вычислительной техники и может применяться, в частности, для анализа помехоустойчивости различных систем передачи, приема и обработки цифровых сигналов.Известны устройства для моделирования тракта передачи цифровых сигналов путем фазоимпульсной модуляции переднего и заднего фронтов входного сигнала, состоящие из генератора псевдослучайных последовательностей импульсов, соединенного через блок формирования шумовых напряжений с выходом устройства, другие входы блока формирования соединены с блоком обработки входной информации. Устройства содержат также сумматор, аттенюаторы, формирователь шумового напряжения, источник постоянного напряжения.Недостатком известных устройств является то, что получаемые на выходе распределения искажений переднего и заднего фронтов сигнала не имеют характерных для реальных трактов и аппаратуры передачи цифровых сигналов отклонений (постоянных и переменных) частоты манипуляции входного сигнала. Постоянные отклонения частоты манипуляции вызываются несовпадением частот опорных генераторов передачи и приема и их нестабильностью, а переменные - изменением во времени параметров тракта передачи сигналов(флуктуации частоты манипуляции особенно характерны для радиоканалов).Такой недостаток известных устройств непозволяет достаточно полно моделировать 5 реальные свойства трактов и систем передачицифровых сигналов и ограничивают возможности их использования для анализа помехоустойчивости различных цифровых систем пс.редачи и приема,О Целью изобретения является получениераспределений искажений переднего и заднего фронтов сигнала при различных характеристиках отклонений частоты манипуляции входного сигнала, т. е. расширение класса ре шаемых задач.Эта цель достигается включением междувходом устройства и блоком обработки входной информации входным каскадом частотного модулятора, управляющий вход которого О соединен с выходом сумматора; при этом одинвход сумматора через аттенюатор подсоединен к источнику постоянного напряжения, а второй вход через последовательно соединенные аттенюатор и формирователь шумового 5 напряжения подключен к дополнительномувыходу генератора псевдослучайных последовательностей импульсов.Такое выполнение предлагаемого устройства позволяет более полно моделировать ре- О альные свойства тракта и систем передачи5 10 15 20 25 30 35 40 45 50 55 60 цифровых сигналов и расширяет возможность его использования для анализа помехоустойчивости различных систем передачи цифровой информации.Дополнительными положительными эффектами предлагаемого устройства являются: возможность моделирования асимметричных и бимодальцых распределений временных искажений переднего и заднего фронтов сигналаполучаемых при определенных характеристиках отклонений частоты манипуляции входного сигнала, и возможность его использования для технической диагностики цифровых устройств, чувствительных к отклонениям частоты манипуляции входного сигнала (например, регенераторов цифровых сигналов) .На чертеже приведена блок-схема предлагаемого устройства.Предлагаемое устройство состоит из генератора псевдослучайных последовательностей 1, выходы которого соединены через блок формирования шумовых напряжений 2 со входами блока фазоимпульсной модуляции 3, два других входа - с выходами входного каскада 4. Выход блока фазоимпульсцой модуляции является выходом 5 устройства в целом. Вход входного каскада через частотный модулятор 6 соединен со входом устройства 7. Управляющий вход частотного модулятора соединен с выходом сумматора 8, один вход которого через аттецюатор 9 соединен с выходом источника постоянного напряжения 11, а второй вход через аналогичный аттенюатор 10 и вспомогательный формирователь шумового напряжения 12 соединен с дополнительным выходом генератора псевдослучайных последовательностей импульсов 1.Предлагаемое устройство работает следующим образом,Псевдослучайные последовательности импульсов, вырабатываемые генератором 1, поступают на входы блока формирования шумовых напряжений 2, где формируются и ограничиваются по спектру. С выходов этого блока шумовые напряжения поступают ца входы блока фазоимпульспой модуляции 3, на два других входа которого поступают импульсы переднего и заднего фронтов, выделенные входным каскадом 4 из поступающего ца его вход цифрового сигнала. В олокс 3 производится модуляция фронтов Входного сигнала шумовыми напряжениями, в результате чего ца выходе олока 3, являющимся выходом всего устройства 5, формируется выходной цифровой сигнал со случайными временными искажениями (коррелированными или некоррелированными) переднего и заднего фронтов. На вход входного каскада через частотный модулятор 6 поступает цифровой сигнал со входа устройства 7, к которому подсоединяется источник цифровой информации, В качестве последнего может использоваться как внешний датчик цифрового теста, так и генератор псевдослучайных последовательностей 1, подключеьцый через ключ ко входу устройства.На управляющий вход частотного модулятора 6 поступает сигнал с выхода сумматора 8, ца один вход которого через аттенюатор 9 подается постоянное напряжение от источника 11, а на другой вход через аналогичный аттецюатор 10 подается напряжение с выхода формирователя шумового напряжения 12, на вход которого поступает псевдослучайная последовательность импульсов с дополнительного выхода генератора 1. В результате воздействия суммарного управляющего сигнала, имеющего постоянные и переменные составляющие, па управляющий вход частотного модулятора 6 входной цифровой сигнал приобретает постоянные и переменные отклонения частоты манипуляции, причем величина их может в широких пределах изменяться с помощью аттенюаторов 9, 10. Меняя в генераторе точку съема псевдослучайной последовательности импульсов, поступающей на формирователь шумового напряжения 12, можно в широких пределах менять функцию корреляции временных и частотных искажений.Таким образом, в предлагаемом устройстве выходной цифровой сигнал, помимо временных искажений переднего и заднего фронта, имеет постоянные и переменные отклонения по частоте манипуляции, что позволяет более полно моделировать свойства реальных трактов и аппаратуры передачи цифровых сигналов. Предмет изобретения Устройство для моделирования тракта передачи цифровых сигналов, содержащее сумматор, аттецюаторы, формирователь шумового напряжения, источник постоянного напряжения, генератор псевдослучайных последовател ьцостей импульсов, соединенный через блок формирования шумовых напряжений с управляющими входами блока фазоимпульсцой модуляции, выход которого подключен к выходной клемме устройства, а другие входы соединены с блоком обработки входной информации, о т л и ч а ю щ е ес я тем, что, с целью расширения класса решаемых задач, оцо содержит частотный модулятор, соединенный со входной клеммой устройства и с соответствующим выходом генератора псевдослучайных последовательностей импульсов, выход которого через формирователь шумового напряжения и первый аттенюатор соединен с первым входом сумматора, при этом выход источника постоянного напряжения через второй аттенюатор соединен со вторым входом сумматора, выход которого подключен к управляющему входу частотного модулятора, выход которого соединен со входом блока обработки входной информации.Корректор Н. Стельмах Редактор А. Цветкова Типография, пр. Сапунова, 2 Заказ 1873/7 Изд. Мо 1374 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
