Устройство для коррекции фазы

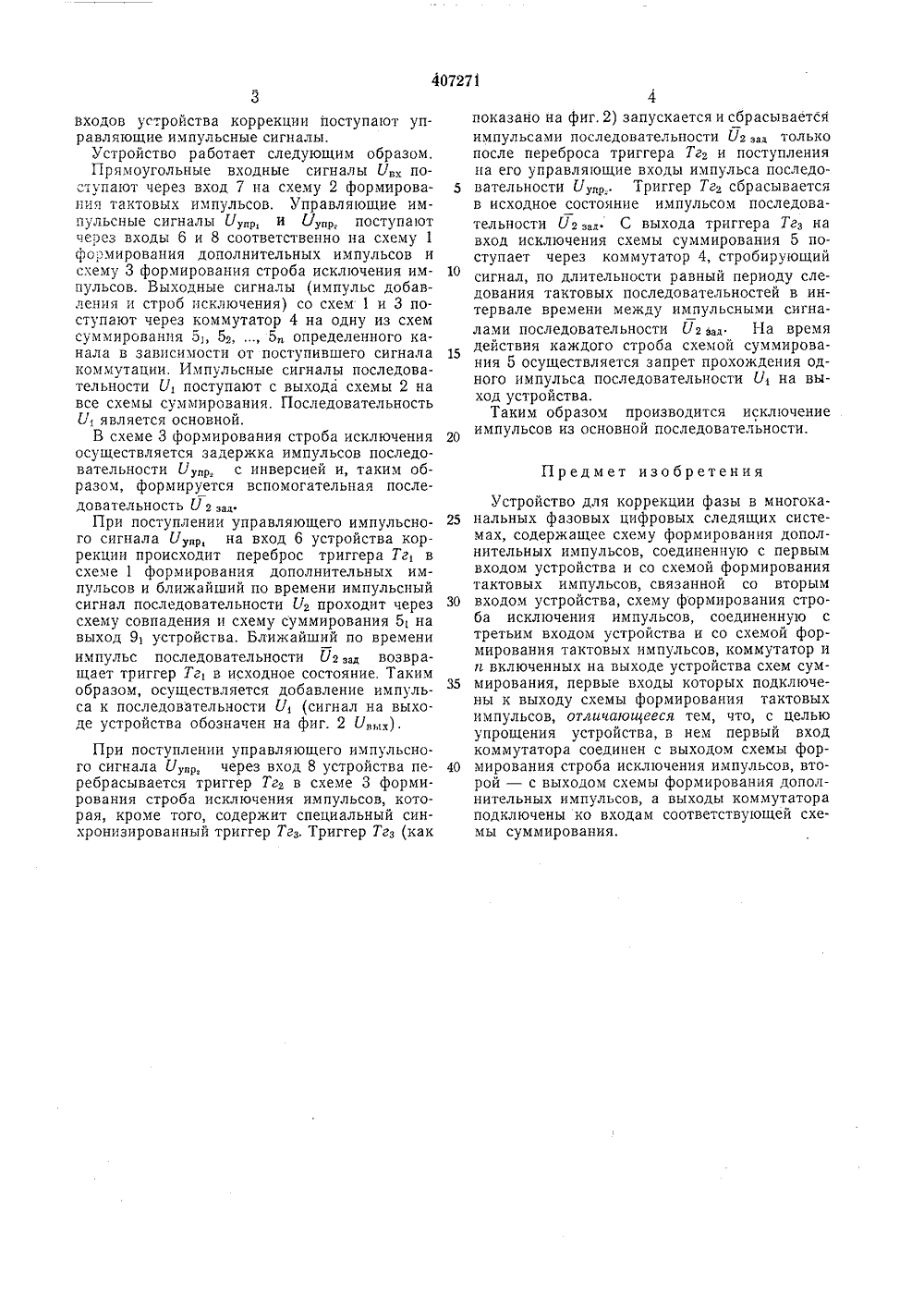

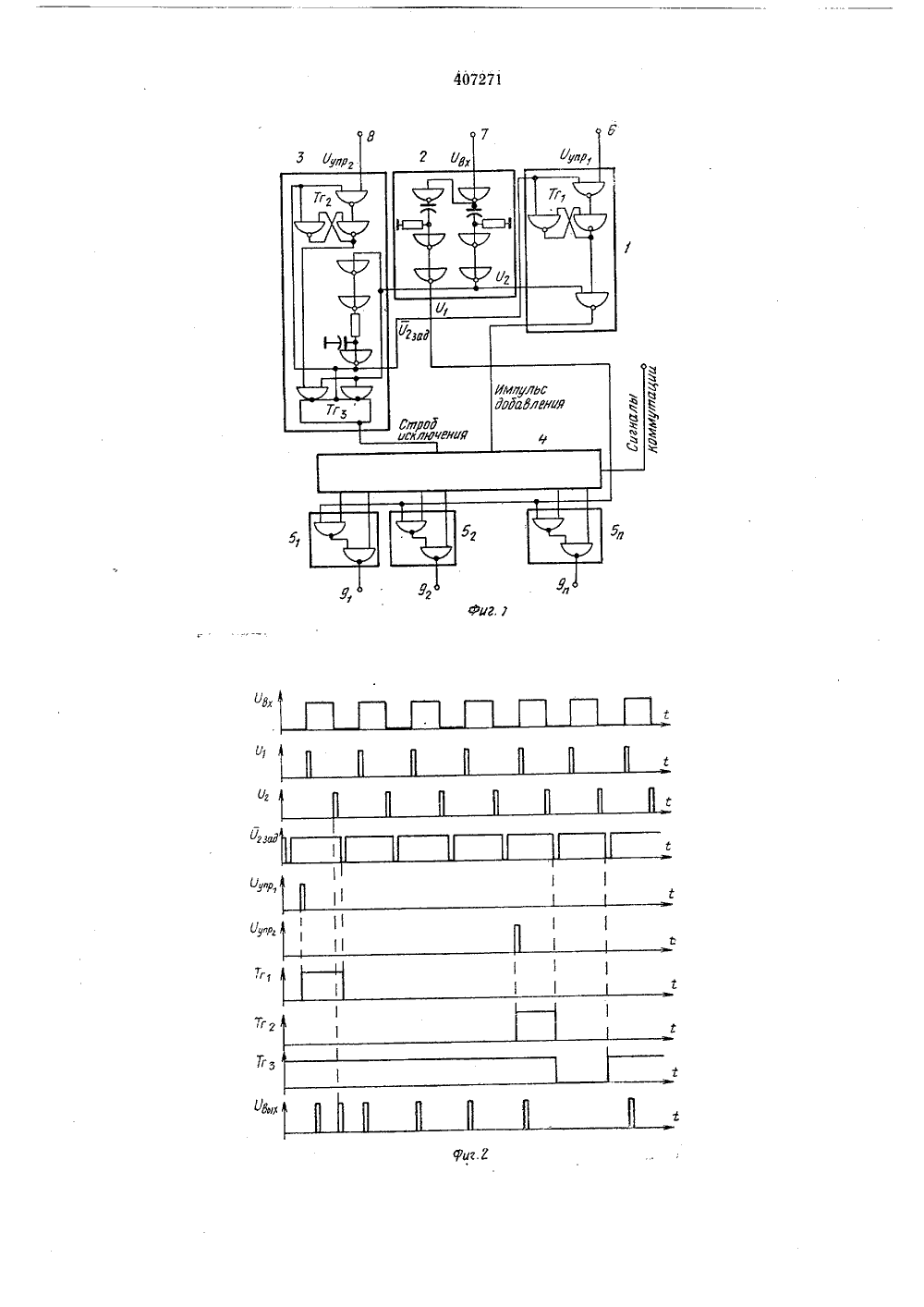

407271 Союз Соеетскии Социалистимеских РеспубликИЗОБРЕТЕН ИЯ Зависимое от авт. с идетельства1738601/18-24) М. Кл. 6 05 Ь 5/01 Заявлено 10.1,197 с присоединением заявкириоритет асударствеиныи комит Совета Мииистрое ССС по делам изаоретений и открытийК 621.3(088 убликовано 21.Х 1973, Бюллетеньата опубликования описания 9.1 Ч.1974 Авторызобретения В, Баранов, А, А. Турбаков и А, П. явител УСТРОЙСТВО ДЛЯ КОРРЕКЦИИ ФАЗЫ В МНОГОКАНАЛЬНЫХ ФАЗОВЫХ ЦИФРОВЫХ СЛЕДЯЩИ СИСТЕМАХИзобретение относится к области радио. техники и. предназначено для использования в каналах фазового слежения цифровых фазометрических устройств, а также в схемах цифровых фазовращателей, используемых на передающих станциях фазовых и импульсно- фазовых радионавигационных систем.Известно устройство для коррекции фазы, используемое в цифровом фазовращателе радионавигационной системы. Указанный цифровой фазовращатель состоит из четырех каналов поддержания соответствующих фаз сигналов, излучаемых передающими станциями радионавигационной системы.Устройство для коррекции фазы в этом варианте состоит из четырех схем коррекции, разнесенных по каналам.Предлагаемое устройство, как и известное, содержит схему формирования дополнительных импульсов, соединенную с первым входом устройства и со схемой формирования тактовых импульсов, связанной со вторым входом устройства, схему формирования строба исключения импульсов, соединенную с третьим входом устройства и со схемой формирования тактовых импульсов, коммутатор и п включенных на выходе устройства схем суммирования, первые входы которых подключены к выходу схемы формирования тактовых импульсов. Предлагаемое устройство отличается тем,что первый вход коммутатора соединен с выходом схемы формирования строба исключе ия импульсов, второй - с выходом схемы5 формирования дополнительных импульсов, авыходы коммутатора подключены ко входам соответствующей схемы суммирования.Зти отличия позволяют упростить общуюсхему устройства путем значительного сокра 10 щения числа используемых микросхем прпсохранении всех положительных характеристик известного устройства.На фиг. 1 представлена блок-схема устройства; на фиг. 2 - временные диаграммы его 15 р а боты.Устройство содержит схему 1 формирования дополнительных импульсов, схему 2 формирования тактовых импульсов, схему 3 формирования строба исключения импульсов, ком 20 мутатор 4 и схемы суммирования 50 5 е, 5,при этом 6, 7 и 8 - первый, второй, третий входы устройства, а 91 - 9 - его выходы.Устроиство для коррекции фазы предназначено для преобразования прямоугольных25 входных сигналов, подаваемых от опорногогенератора на третий вход 8 в последовательности узких импульсов той же частоты повторения, а также для добавления или исключения импульсов из этих последовательностей в30 зависимости от того, на какой из двух другихвходов устройства коррекции поступают управляющие импульсные сигналы.Устройство работает следующим образом, Прямоугольные входные сигналы У поступают через вход 7 на схему 2 формирования тактовых импульсов, Управляющие импульсные сигналы ивуар и Уупр поступают через входы 6 и 8 соответственно на схему 1 формирования дополнительных импульсов и схему 3 формирования строба исключения импульсов. Выходные сигналы (импульс добавления и строб исключения) со схем 1 и 3 поступают через коммутатор 4 на одну из схем суммирования 5 ь 52, , 5 определенного канала в зависимости от поступившего сигнала коммутации. Импульсные сигналы последовательности У поступают с выхода схемы 2 на все схемы суммирования. Последовательность У является основной,В схеме 3 формирования строба исключения осуществляется задержка импульсов последовательности Уу,р, с инверсией и, таким образом, формируется вспомогательная после- ДОВЯТЕЛЬНОСТЬ У 2 эадПри поступлении управляющего импульсного сигнала Уу,р, на вход 6 устройства коррекции происходит переброс триггера Тг, в схеме 1 формирования дополнительных импульсов и ближайший по времени импульсный сигнал последовательности У 2 проходит через схему совпадения и схему суммирования 5, на выход 9, устройства. Ближайший по времени импУльс последовательности У 2 д возвРащает триггер Тг в исходное состояние. Таким образом, осуществляется добавление импульса к последовательности У 1 (сигнал на выхо- ДЕ уСТрОйСТВЯ ОбОЗНЯЧЕН На фиг. 2 Уаыд)При поступлении управляющего импульсного сигнала Уу,р, через вход 8 устройства перебрасывается триггер Тг 2 в схеме 3 формирования строба исключения импульсов, которая, кроме того, содержит специальный синхронизированный триггер Тгз. Триггер Тгз (как 4показано на фиг, 2) запускается и сбрасывается ИМПУЛЬСаМИ ПОСЛЕДОВатЕЛЬНОСтИ У 2 аад ТОЛЬКО после переброса триггера Тг 2 и поступления на его управляющие входы импульса последо вательности Уур,. ТРиггеР Тг 2 сбРасываетсЯв исходное состояние импульсом последовательности У 2 а,д. С выхода триггера Тг, на вход исключения схемы суммирования 5 поступает через коммутатор 4, стробирующий сигнал, по длительности равный периоду следования тактовых последовательностей в интервале времени между импульсными сигна- ЛаМИ ПОСЛЕДОВатЕЛЬНОСтИ 02 аад На ВРЕМЯ действия каждого строба схемой суммирования 5 осуществляется запрет прохождения одного импульса последовательности У, на выход устройства.Таким образом производится исключениеимпульсов из основной последовательности. Предмет изобретенияУстройство для коррекции фазы в многока нальных фазовых цифровых следящих системах, содержащее схему формирования дополнительных импульсов, соединенную с первым входом устройства и со схемой формирования тактовых импульсов, связанной со вторым 30 входом устройства, схему формирования строба исключения импульсов, соединенную с третьим входом устройства и со схемой формирования тактовых импульсов, коммутатор и и включенных на выходе устройства схем сум мирования, первые входы которых подключены к выходу схемы формирования тактовых импульсов, отличающееся тем, что, с целью упрощения устройства, в нем первый вход коммутатора соединен с выходом схемы фор мирования строба исключения импульсов, второй - с выходом схемы формирования дополнительных импульсов, а выходы коммутатора подключены ко входам соответствующей схемы суммирования.
