Устройство для электрополирования желобов колец шариковых подшипников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

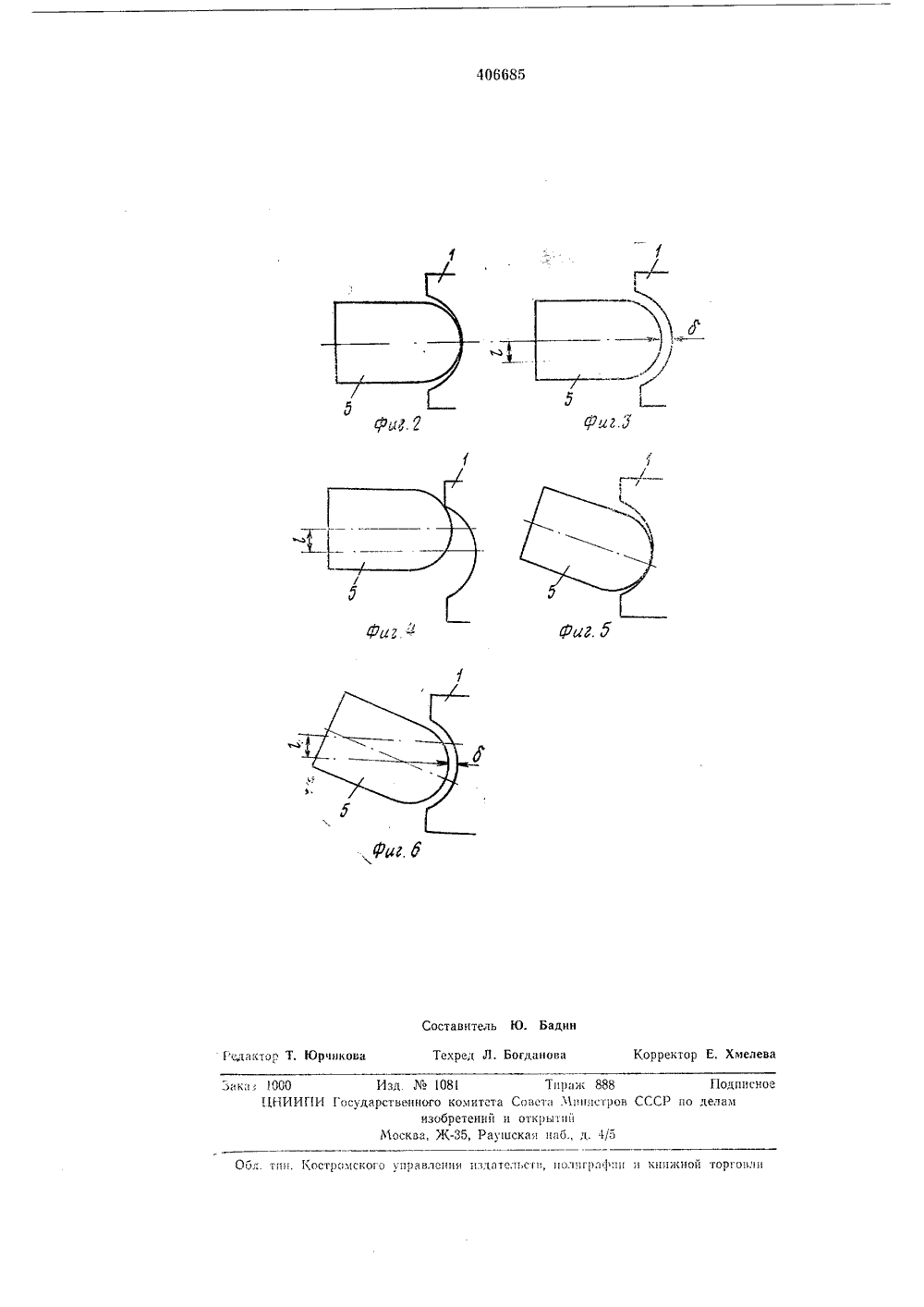

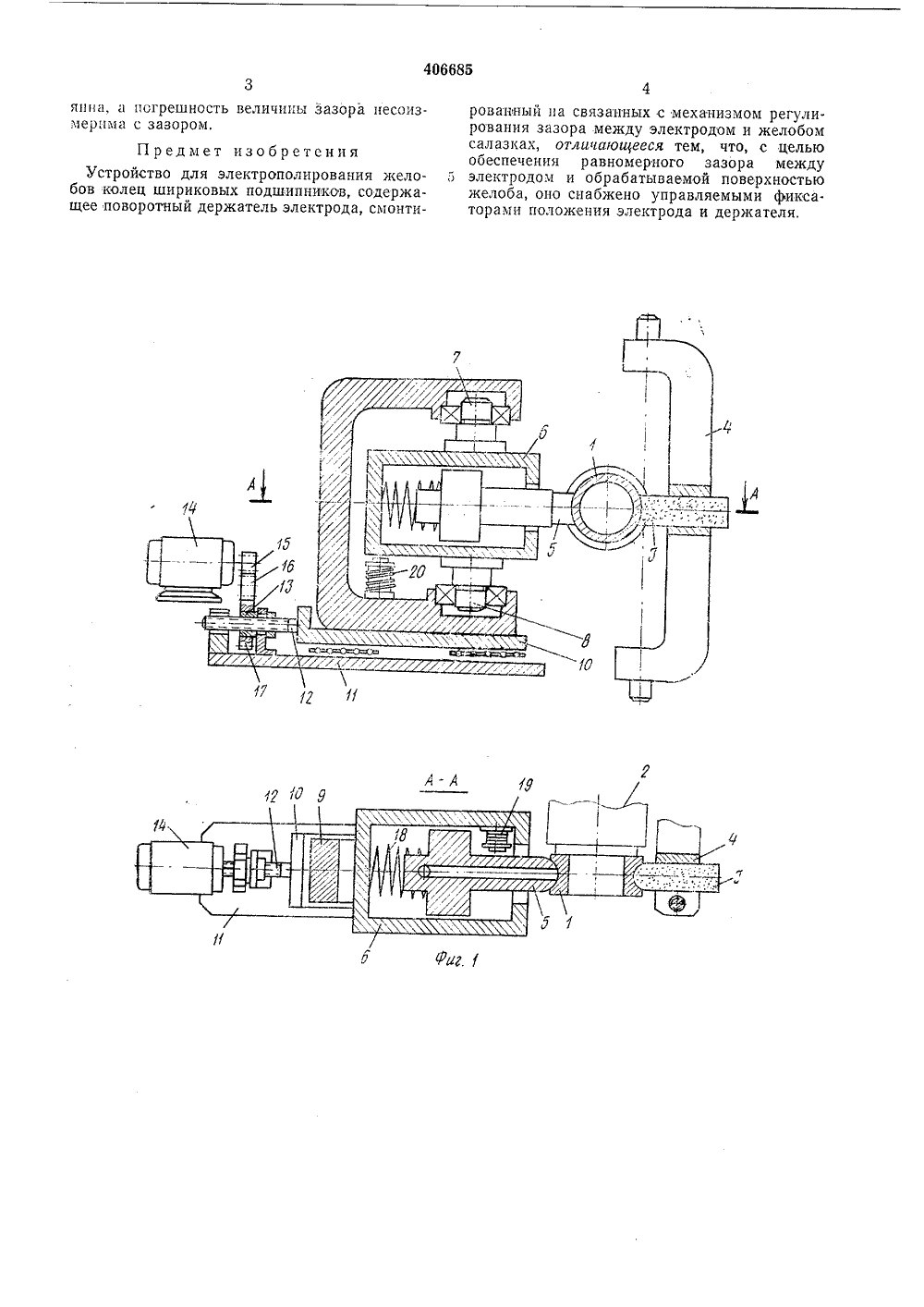

ОПИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа СоветскихСоциалистическихРеспублик Зависимое от авт. свидетельства-ч. В 23 р 1/О1423444/25-8) Заявлено 30.11.19 с присоединениемПриоритет -Опу бликовано 21. заяв Госудврственный комитет Совета Министров СССР по делам изобретена и открытийЗыков, М . Нефедо арк ециальиое конструкторско шлифовальиогоЭЛЕКТРОПОЛИРОВАНИЯ ЖЕЛОБОВАРИКОВЫХ ПОДШИПНИКОВ Устройство снабжено электромагнитнымификсаторами 19 и 20, первый из которых фиксирует положение электрода 5 в держателе б,а второй - положение держателя 6 в корпусе 9,После установки кольца на станке освобождают фиксаторы, салазки перемещают до соприкосновения электрода с обрабатываемойповерхностью и поджатия его к ней пружиной 18. Если ось цапф лежит в плоскости симметрии желоба (см. фиг. 2), электрод устанавливается в этой же плоскости.Затем закрепляют электрод в держателе ипоследний в корпусе 9 фиксаторами и отводят1;, салазки влево с помощью двигателя 14, передач 15, 16 и 17 и винтовой пары 12, 13 на величину заданного зазора б (см. фиг. 3). Начинают электролитическое полирование. Если осьцапф смещена от плоскости симметрии желало ба на расстояние 1 (см. фиг. 4), электрод, взаимодействуя с желобом кольца, устанавливается в положение, изображенное на фиг. 5,при этом держатель поворачивается относительно цапф корпуса.ь Затем, как в описанном ранее случае, закрепляют электрод в держателе, а держательв корпусе фиксаторами, после чего отводятсалазки на величину зазора 6. При этом (см.фпг. б) независимо от поворота держателя сзо электродом в корпусе величина зазора постооиств что п ижны иксат Изобретение относится к области электрохимической размерной обработки металлов.Известны устройства для электрополировапия и суперфиниширования желобов колецшариковых подшипников.Недостатком этих устройств является трудность обеспечения постояпной величины зазора между электродом и обрабатываемой поверхностью.В предлагаемом устре этот недостатокустранен за счет того, оворотный держатель электрода и подв й электрод снабжены управляемыми ф орами положенийэлектрода и держателя.На фиг, 1 изображено предлагаемое устропство; на фиг. 2 - б показано взаимное положение электрода и желоба кольца при работеустройства,Кольцо 1 подшипника установлено на шпинделе 2. Доводочный брусок т взаимодействуетс желобом кольца и закреплен в качающемсякоромысле 4. Электрод 5 скользит в держателе 6, цапфы 7 и 3 которого смонтированы вподшипниках корпуса 9, закрепленного на салазках 10. Последние установлены на направляющих качения основания 11 и связаны с ходовым винтом 12, взаимодействующим с гайкой И, которая связана с двигателем 14 зубчатой передачей 15, 16 и 17,Электрод 5 поджат и кольцу 1 пружиной 18. бюро по проектированиюборудованияянна, а погрешность величины зазора несоизмерима с зазором.Предмет изобретенияУстройство для электрополирования желобов колец шириковых подшипников, содержащее поворотный держатель электрода, смонтироваиный па связанных с механизмом регулирования зазора между электродом и желобом салазках, отличающееся тем, что, с целью обеспечения равномерного зазора между 5 электродом и обрабатываемой поверхностьюжелоба, оно снабжено управляемыми фиксаторами положения электрода и держателя.заки; 000ИНИИПТирани 888омитста Совета Министров Сетений и открыпШ35, Раушскаи иаб., д. 45 одписно о делам бл тии. Костримск управления нзлателвсп:, полиграфии и кшжнои торгов,и едактор Г. Юрчикоьа Техред Л. Богданова Корректор Е, Хмелева
СмотретьЗаявка
1423444
Специальное конструкторское бюро проектированию шлифовального оборудовани
витель И. Д. Гебель, В. И. Паршиков, А. А. Зыков, М. Я. Старкица, М. С. Клибанов, А. И. Нефедов
