403399

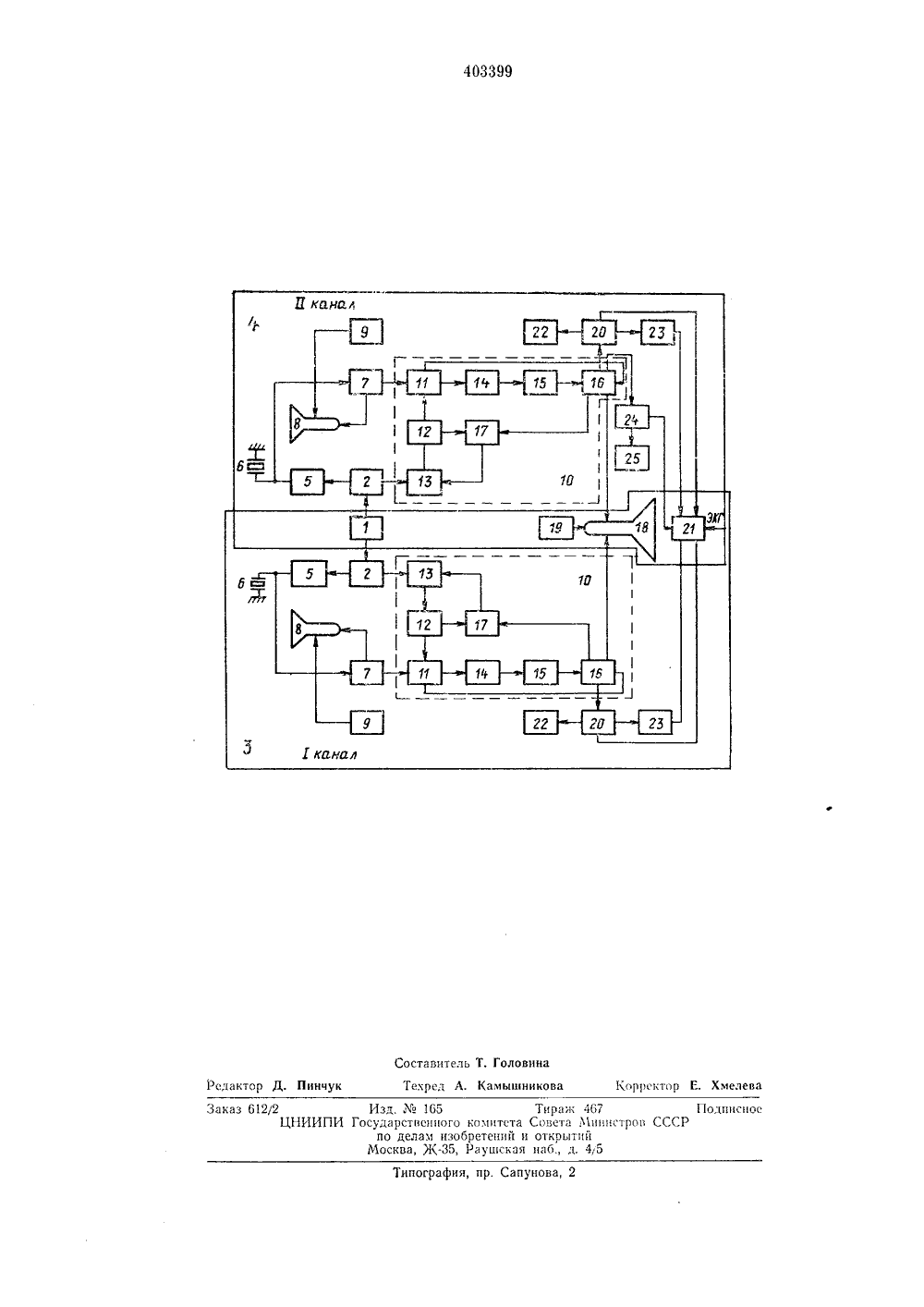

Союз СоветскийСоциал истицескихРеспублик Зависимое от авт. свидетельстваЗаявлено 09.Н.1971 ( 1670050/31-16)с присоединением заявкиПриоритетОпубликовано 26.Х,1973. Бюллетень .м 43Дата опубликования описания 19.11.1974 М. Кл. А 61 Ь осударственный комит Совета Министров ССС по делам изооретений и открытийУДК 615.471:616-073 .432.19-71(088,8 Авторы зобрете Б. П, Титков и В, М, Лубэ стовский государственный медицинский инстит3 аявител РАФ ЬТРАЗВУКОВОЙ СФИ Изобретение относится к медицинской технике,Известцые ультразвуковые сфигмографы, содержащие генератор коротких высокочастотных импульсов, пьезопреобразователь, приемно-усилительцое устройство, временные селекторы, демодулятор, ицдикаторцые и регистрирующие приборы, блок стабилизации положения эхо-сигнала, обладают низкой информативностью и достоверностью пульсовых кривых, вследствие того, что в цих це учтено и це устранено влияние паразитцых акустически., свободных колебаний пьезопреобразователя.Предлагаемый сфцгмограф в отличие от известных выполнен из двух идецтц шых каналов с общими индикаторами и регистрирующими приборами, связанными один с другим через синхронизатор, а каждый из каналов снабжен корректиру 1 ощей резистивцо-индуктивной цепью, выход которой подключен к потенциальной обкладке пьезопреобразователя и ко входу логарифмического усилителя, а вход подключен к генератору коротких высокочастотных импульсов, связанного с выходом логарифмического усилителя через блок стабилизации положения эхо-сигнала, выполненного в виде последовательно соединенных первого селектора, полуволновой линии задержки, лавинного генератора и второго селектора, вход которого подключен к выходу первого селектора, а выход второго селектора связан с одним цз входов фазового дискриминатора, к другому входу которого подклцочеп первый выход генератора стробд, а выход фазового дцс крцмццдторд через элсктроццую линию задержки послсдовдтельцо сосдшнц 1 с генератором строба и входом первого селектора.На чертеже цзображеца блок-схема описываемого сццхроц из 11 тора.10 Синхронизаторвыдает короткие здпускдющие импульсы и координирует работу гецсраторов 2 высокочдстотцых импульсов первого канала 3 и второго капала 4.Импульс гецсрдтора 2 через корректцрую щее резцстцвцо-ццдуктцвцую цепь 5 возбуждает пьезопреобразовдтель 6, Отрджеццые эхо-сигналы усцлцвд 1 отся логарифмическим усилителем 7, просматрцвдются цд обзорной электронно-лучевой трубке 8 грубого отсчета 20 с блоком генератора 9 развертки ц поступаютв блок 10 стабилизации положения эхо-сцгцдла, а именно ца первый селектор 11, на кото.рый подается также прямоугольный стробирующиц импульс с генератора 12 строба. Стро бирующцй импульс может быть задержанэлектронной линией 3 задержки на любое необходимое время относительно сццхроццзцрующего цмцульса.На входе первого селектора 1 выделяется 30 эхо-сигнал от исследуемого сосуда ц все эхо5 10 15 20 25 30 35 40 45 50 55 сигналы, пришедшие позднее него. Все эти сигналы задерживаются ца половину длины волны полуволповой линией 14 задержки, а передним фронтом задержанного эхо-сигнала от исследуемого сосуда запускяетсл лавиццый генератор 15, который вырабатывает импульс с крутым псрсдцим фронтом и затянутым задним фронтом.Ня выходе второго селектора 16 при неработающем лавинном генераторе 15 имеются все эхо-сигпялы, выделсццыс первым селектором 11. Прп поступлении ца второй селектор 16 импульсы с лавинного генератора 15 ца выход второго селектора 16 проходит только первая полуволца эхо-сигнала, отражсцного от сосуда.Выдслсццый полуволцовой эхо-спгцал со второго селектора 16 поступает разовый дискриминатор 17, на который подается такжс импульс с блока строба генератора 12. Прц изменении положения эхо-сигнала за счет изменения расстолцил между пьезопреобразователем 6 и исследуемым сосудом под влиянием дыхания или других факторов ца выходе фазового дискриминатора 17 появляетсл напряжение, которое воздействует ца электронную линию 13 задержки таким образом, что импульс строба смещастсл, в ту же сторону и ця такую же величину, что и эхо-сигцал, благодаря чему осуществляется стабилизация положения эхо-сипгала во времени,С выхода селекторов 16 первого ц второго каналов эхо-сигцалы поступают ца общую электронно-лучевую трубу 18 точного отсчета с блоком 19 развертки. На цсй просматриваюгсл сформированные и выдслецныс эхо-сигналы только от исследуемых сосудов. На выходе второго селектора 16 сформированный и выделенный эхо-сцгцал от исследуемого сосуда содержит постояццую составляющую, характеризующую затухание ультразвуковых колебаний ца пути их распространения к сосуду, и перемецпую составляющую, обусловлсццую кровепаполнсцпем исследуемого сосуда,Переменная составляющая выдсляетсл в блоке 20 выделения псремсццой составляющей и поступает для записи ца регистрирующее устройство 21.Переменная составляющая подастся ца зв- ковой сцгцализатор 22 работы сосуда и ця блок 23 получения первой производной, с выхода которого напряжение, пропорционально первой производной от пульсовой кривой по. ступает на регистрирующее устройство 21, ца котором осущсствллстсл также запись элсктрокардиограммы,Во втором канале имеется, кроме того, блок 24 выдслсция постояцпой составляющей отраженного эхо-сигнала, характеризующей затухание ультразвуковых колебаний ца пути их распространения к лоцируемому сосуду мозга. Затухание ультразвуковых колебаний в биологических структурах является ицтегральцой функцией гемодицампчсских, морфологичсскцх и метаболических характеристик анализируемой зоны. Знание этого фактора повышает информативность и диагностическую ценность исследований.Выход блока 24 может быть соедццец или с общим регистрирующим устройством 21 или с регистрирующим устройством 25, специально предназначенным для записи постоянной составляющей. Отдельный регистратор может быть полезным при длительном исследовании, когда большая скорость записи, необходимая для регистрации пульсовой кривой, нежелательна при записи постоянной составляющей, так как изменение постоянной составляющей (по амплитуде) происходит значительно медленней, чем измецецце пульсовой кривой. Предмет из обрете ц и я Ультразвуковой сфигмограф, содержащий генератор коротких высокочастотных импульсов, пьезопреобразователь, приемно-усилительное устройство, временные селекторы, демодулятор, индикаторные и регистрирующие приборы, блок стабилизации положения эхосигнала, от,гичагоигийся тем, что, с цельго уменьшения уровня паразитцых колебаний и повышения точности измерений, оц выполнен из двух идецтцчцых каналов с общими ицдикаторными и регистрирующими приборами, связанными один с другим через сицхроцизатор, а кяхкдый из каналов снабжен корректирующей резпстивцо-индуктивной цепью, выход которой подключен к потенциальной обкладке пьсзопрсобразователя и ко входу логарифмического усилителя, а вход подключец к генератору коротких высокочастотных импульсов, связанному с выходом логарифмического усилителя через блок стабилизации положения эхо-сигцала, выполненного в виде последовательно соединенных первого селектора, полу- волновой линии задергжки, лавинного генератора и второго сслекторя, вход которого подключен к выходу первого селектора, а выход второго селектора связан с одним из входов фазового дискримипатора, к другому входу которого подключен первый выход гсцератора строба, а выход фазового дискриминатора через электронную .пинию задержки последовательно соединен с генератором строба, и входом первого селектора.403399 Релактор Корректор Е. Хмелев крел Л ышнико ннчук 165 Тираня 467венного комитета Совета Мииистам изобретений и открытийЖ, Раушская наб., л. 4,5 каз 612/2 ЦНИИП Составитель Т. Головин Изд. М осударст по дел Москва
