Распределительное устройство к транспортеру, сортирующему бревна по сортам и длинам

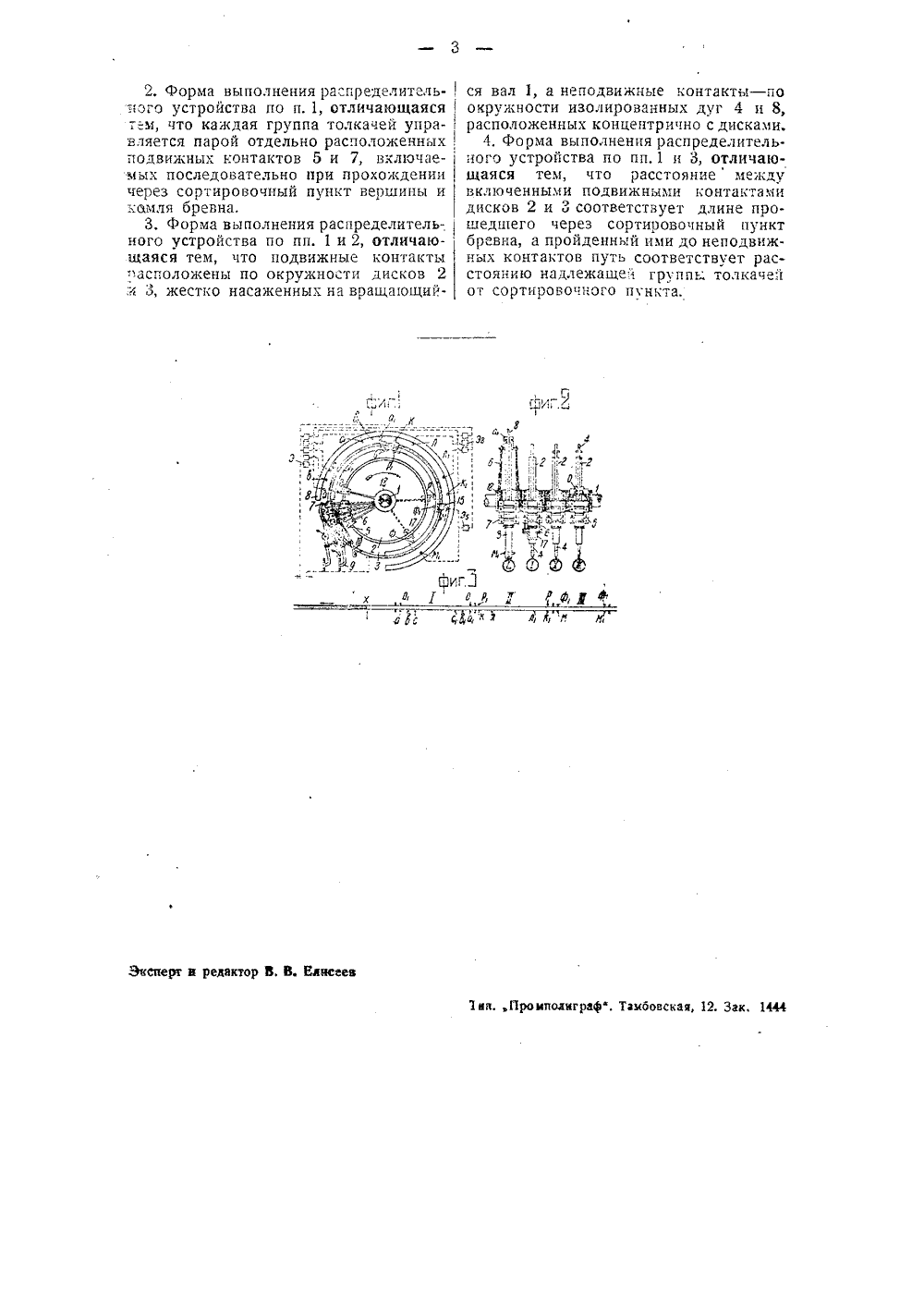

ЯВЕГд4 Класа 81 е, 1 ЮЙ АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ распределительного устройства к транспортеру,сортирующему бревна по сортам и длинам, К авторскому свидетельству К, К. Максимова, заявленному 11 февраля 1934 года (снр. с перв,142112). О выдаче авторского свидетельства опубликовано 30 ноября 1934 года.1545; Предлагаемое изобретение касается распределительного устройства к транспортеру, сортирующему бревна по сор там и длинам с применением расположенных вдоль транспортера толкачей, сбрасывающих бревна, каковые толкачи, управляются из одного пункта посредством движущихся синхонно с бревном контактов, включаемых при прохождении бревна через сортировочный пункт и замыкающих в соответствующий момент при прохождении мимо неподвижных контактов цепь электрического тока, воздействующего на толкачи.На чертеже фиг, 1 изображает распределительные диски предлагаемого устройства в в спереди; фиг. 2 - то же, вид сбоку; фиг. 3 в схематическ план (в уменьшенном масштабе) транспортера с показанием расположенных вдоль него пунктов сортировки,Разметка проходящих по транспортеру бревен по сортам и длинам производится рабочим в пункте х (фиг. 3); вдоль транспортера расположены участки для сбрасывания отсортированных бревен, каждый из каковых участков размещается между условно показанными на фиг, 3 двойными линиями, Длина каждого участка соответствуетнаибольшей длине бревен данного сената,сбрасываемых на участке. На фиг. 3 наибольшая длина бревен 1 сорта соответствуг расстоянию а - а П сорта к - к, и Ш сорта л - лю,. Промежуточные длины составляют: для 1 сорта а - ю, и а - сдля П сорта - к - г; естественно, в случае надобности, может быть предусмотрено большее количество сортировочных участков и более детальная разбивка их по длинам. Для сбрасывания бревен с транспортера применены поперечные толкачи одной из известных систем. У сечения х транспортера, навысоте, удобной для ручного управления, расположен над транспортером вдоль него вал 1 (фиг. 1 и 21, на котором жестко насажены металлическиедиски 2 по числу сортов бревен и одиндиск 3 несколько оольшего размера.Концентрично с дисками 2 н 3 расположены незамкнутые дуи 4 и 8, выполненные из не проводящего электрический ток ма;ериала, На перифериикаждого из дисков 2 и 3 расположеныскобо образные металлические контакты 5 и 7, прижатые к ободу дисков посредством шпилек 6, надетых кольцами 18 на вал 1 и удерживаемых отпружинящих рычажков 9 - 10, снабженных на концах крючками, сцепля.ощимися с соотзстстзую:цпми в:;ступами, на контактах,На изолированных дугах 4 и 8 расположены неподвижные контакты: на дугах 4 - контакты оо, рр, фф; на дуге 8 - контакты а, вск, л, кл, лц,Каждый из контактов дуги 4 соединен с одним полюсом источника электричества (напричер, по фиг, 1 в отрицательным), а каждый из контактов дуги 8 - с другим полюсом (например, положительным), причем между этим последним и соответствующим контактом расположены электромагниты 3 - З, воздействующие на толкачи, сбрасы. вающие бревна с транспортера, Расстояние между одноименными контак-, тами дуг 4 и 8 соответствует в иззест-, ном масштабе, определяемом закопдм , подобия, наибольшим длинам сбрасываемых на данном участке транспортера бревен; расстояния же между промежуточными контактами дуги 8 соот-ветствуют промежуточным длинам бре-вен, например расстояние к - л, соответствует длине к - л, бревен, сбрасываемых на участке 11 (фиг, 3).Вал 1 вместе с насаженными на нем дисками 2 и 3 приводится во вращение каким-либо двигателем (не изображенным на чертеже), контакты же 5 и 7 удерживаются на месте рычажками 9 - 10, Действие предлагаемого устройства заключается в следующем. Рабочий, находящийся в сечении х, определяет сорт движущегося по направлению к нему бревна и, при прохождении последнего своим передним концом через сечение х, нажимает кнопку рычажка 9 - 10 одного из дисков 2, если бревно движется вершиной вперед, или кнопку диска 3, если бревно движется комлем вперед. При прохождении заднего конца бревна через сечение х рабочий нажимает кнопку диска 3 в первом случае, т, е, если бревно движется вершиноь вперед, или кнопку диска 2 - в противном случае, При нажиме кнопки рычажок 9 отпускает передний по направлению вращения вала контакт 5 или 7, в то время как остальные контакты удерживаются. рычажками 10. Отпущенные контакты увлекаются соответствующим диском и как бы сопровождают движущееся по транспортеру бревно, причем расстояние между движущимися контактами соответствует в известном масштабе длине бревна, так как второй контакт был отпущен при прохождении через сечение х заднего конца бревна.Когда движущиеся синхронно с бревном контакты 5 и 7 коснутся отновременно соответствующей пары неподвижных контактов, расположенных на изолированных дугах 4 - 8, то цепь электрического тока замкнется и через посредство соответствующего электромагнита воздействует на толкачи, которые в этот момент сбросят проходящее мимо них бревно,Если, например, двигавшееся по транспортеру вершиной вперед бревно было отне;ено к 111 сорту, то сперва была нажата кнопка диска 2, затем, при прохождении через сечение х комля - кнопка диска 3. Так как скорость вращения дисков синхронизирована со скоростью передвижения бревна транспортер-м, то в тот момент, когда вершина бревна придет в точку ф транспортера (фиг. 3), а комель его в точку ф контакт 17 диска 2 коснется неподвижного кон.акта ф на дуге 4 и одновременно контакт 15 диска 3 коснется неподвижного контакта л на дуге 8, вследствие чего замкнется цепь электрического тока: плюс, эм, 15, 6, 1, 6, 17, ф, и электромагнит э приведет в действие расположенные на участке 111 толкачи, которые сбросят бревно с транспортера.Предмет изобретения.1. Распределительное устройство к транспортеру, сор тирующему бревна по сортам и длинам с применением расположенных вдоль транспортера толкачей, сбрасывающих бревна, отличающееся тем, что толкачи управляются из одного пункта посредством движущихся синхронно с бревном контактов, вклю знаемых при прохождении бревна через сортировочный пункт и замыкающих в соответствующий момент, при прохождении мимо меподвижных: контактов, цепь электрического тока воздействующего ыа толкачи.Й Та 1 Ч иа.,П 2. Форма выполнения распределитель--;гого устройства по п,1, отличающаясят-.м, что каждая группа толкачей упра-вляется парой отдельно расположенныхподвижных контактов 5 и 7, включае-мых последовательно при прохождении через сортировочный пункт вершины и камля бревна.3, Форма выполнения распределительного устройства по пп. 1 и 2, отличающаяся тем, что подвижные контакты расположены по окружности дисков 2 ;и 3, жестко насаженных на вращающийЭксперт и редактор В. В. Елиее ся вал 1, а неподвижные контакты - по окружности изолированных дуг 4 и 8, расположенных концентрично с дисками.4, Форма выполнения распределительного устройства по пп.1 и 3, отличающаяся тем, что расстояние между включенными подвижными контактами дисков 2 и 3 соответствует длине прошедшего через сортировочный пункт бревна, а пройденный ими до неподвижных контактов путь соответствует расстоянию надлежащей группы толкачей от сортировочного пункта. нграф", Тамбовская, 12, Зак, 1444
