Генератор импульсов

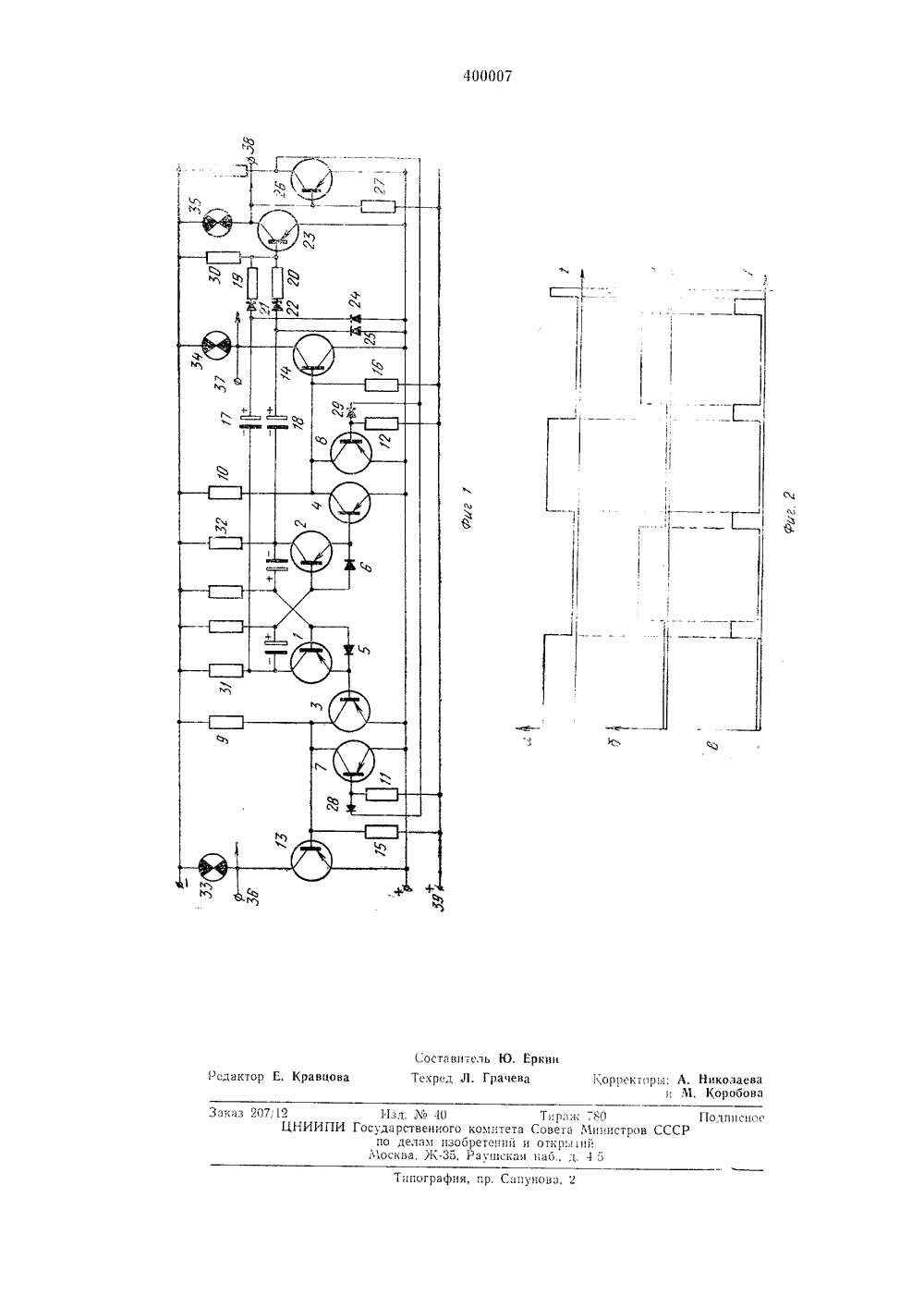

4 ОООО 7 ОПИСАНИЕ ИЗОБРЕТЕ Н И Я СОЮЗ СОВЗтСКиХСоциалистическихРйсбпии Зависимое от авт, свидетельства29042,Кл, НОЗ зо : 652108/26-9) явлено6,1 Ч.97 рисоедпцецпем заявки-Приорите есударстеенныи намите Сонета Министров ",ССР ео делам изобретений и открытий.,ДК 62.373 43 (088.8 и ОЗ,Х,973, Бюллетень39ковацця описания 15.11.1974 публико 1,ата оцу Авторизобретения В. Ф. Ромащенк Заявител рственного орденаопроект остовское-на-Дону отдел Ленина проектно ие Всесоюзного госу института Теплоэле ГЕНЕРАТОР ИМПУЛЬС Изобретение относится к импульсной технике и может быть использовано в аппаратуре контроля и управления различными устройствами автоматики и телемеханики.По основному авт, св.290421 извес;ецгенератор импульсов.Цель изобретения - расширение функциональных возможностей генератора импульсов,Предложенный генератор содержит усилитель и фазоицверторный каскад.База транзистора дополнительного усилителя соединена с коллекторами транзистораг,мультивнбратора через последовательно соединенные резистор, диод и конденсатор, выход которого через фазоинверторный каскади разделительные диоды соединен с базамидополнительных ключей каждого плеча мультивибратора.На фиг. 1 показана принципиальная электрическая схема предложенного генератораимпульсов; ца фиг. 2 - временная диаграммаего работы.Основой генератора импульсов являетсямультивибратор, собранный ца транзисторах 251 и 2, работающих по схеме составноготранзистора с выходными ключами ца транзисторах 3 ц 4. Для цадежцого закрываниятранзисторов 3 и 4 используют диоды 5 ц 6.Пара тлсльцо выходным ключам ца трацзцс торах 3 и 4 присоединены дополнительные ключи на транзисторах 7 и 8, которые работают на обгцие с трацзисторамп 3 и 4 нагрузки (резисторы 9 и 10). Для падежцого закрытия транзисторов 7 и 8 дополнительных ключей на их базы через резцс;оры 11 и 12 подается положительное смещение С,. Выходные ключи, формирующие выходные тактовые импульсы генератора, собраны ца транзисторах 13 и 14, на базы которых через резисторы 15 ц 16 также подается положительное напряжение смещения К .Для формирования третьего дополшпельцого тактового импульса к коллекторам транзисторов 1 и 2 мультивибратора через дополнительные времязадающие цепи, состоящие из конденсаторов 17 ц 18, резисторы 19 и 20 и диоды 21 и 22 присоединена база дополнительного усилительного каскада, собранного на транзисторе 23, Для заряда конденсаторов 17 и 18 установлены диоды 24 и 25.На транзисторе 26 собран фазопнверторный каскад. На базу транзистора 26 подаетсч на. пряжение смещения через резистор 27. Для управления транзисторами 7 и 8 их базы через разделительные диоды 28 и 29 соединены с коллектором транзистора 26 фазоинверторного каскада.Если базы транзисторов 7 и 8 отключены от коллектора транзистора 26 фазоицвертор 4000073ного каскада, на базы транзисторов 7 и 8 подается положительное напряжение смещения, которое закрывает их. В этом случае управляющими транзисторами для транзисторов 13 и 14 являются транзисторы 3 и 4, которые, поочередно открываясь и закрываясь, закрывают и открывают транзисторы 13 и 14.На каждом тактовом импульсе мультивибратора заряжаются конденсаторы 17 и 18 через диоды 24 и 25, Происходит это, когда один из транзисторов 1 или 2 мультивибратора закрыт. Когда же транзисторы 1 или 2 открываются, разряжаются конденсаторы 17 и 18 через резисторы 19 или 20, диоды 21 или 22, резистор 30 и резисторы 31 и 32. Время заряда конденсаторов 17 и 18 должно быть меньше длительности тактового импульса генератора.Разряжаясь, конденсаторы 17 и 18 на каждом такте закрывают транзистор 23 усилительного каскада. Открывается он в конце каждого тактового импульса. Транзистор 26 фазоинверторного каскада все время открыт, так как большую часть времени закрыт транзистор 23, который открывается ненадолго перед окончанием тактового импульса.Для того, чтобы транзисторы 13 и 14 выходных ключей генератора закрывались на время появления третьего импульса, необходимо на это время открывать транзисторы 7 или 8. Для этого нужно присоединить базы транзисторов 7 и 8 через диоды 28 и 29 к коллектору транзистора 26, который закрывается на короткое время.Таким образом, генератор формирует дваосновных тактовых импульса и между ними - 5 дополнительный импульс, который при своемпоявлении отсекает часть тактового импульса, образуя разрыв между тактовыми импульсами.Нагрузками транзисторов 13, 14, 26 явля ются лампы 33, 34, 35 (выходы генератора начертеже обозначены позициями 36, 37, 38, а клемма положительного напряжения смеще.ния позициеи 39)На фиг. 2 приняты следующие обозначения: 15 а - напряжение на выходе 36, б - напряжение на выходе 37,в- - напряжение па выходе 38. Предмет изобретения20Генератор импульсов по авт. св, ЛЪ 290421,отличающийся тем, что, с целью расширения функциональных возможностей, он содержит дополнительный усилитель и фазоинвертор ный каскад, причем база транзистора дополнительного усилителя соединена с коллекторами транзисторов мультивибратора через последовательно соединенные резистор, диод и конденсатор, выход которого через фазоин верторный каскад и разделительные диодысоединен с базами дополнительных ключей каждого плеча мультивибратора.
