Компаратор для определения отношения отрезка кроя графической ленты, соответствующего зарегистрированному явлению к делению шкалы ленты

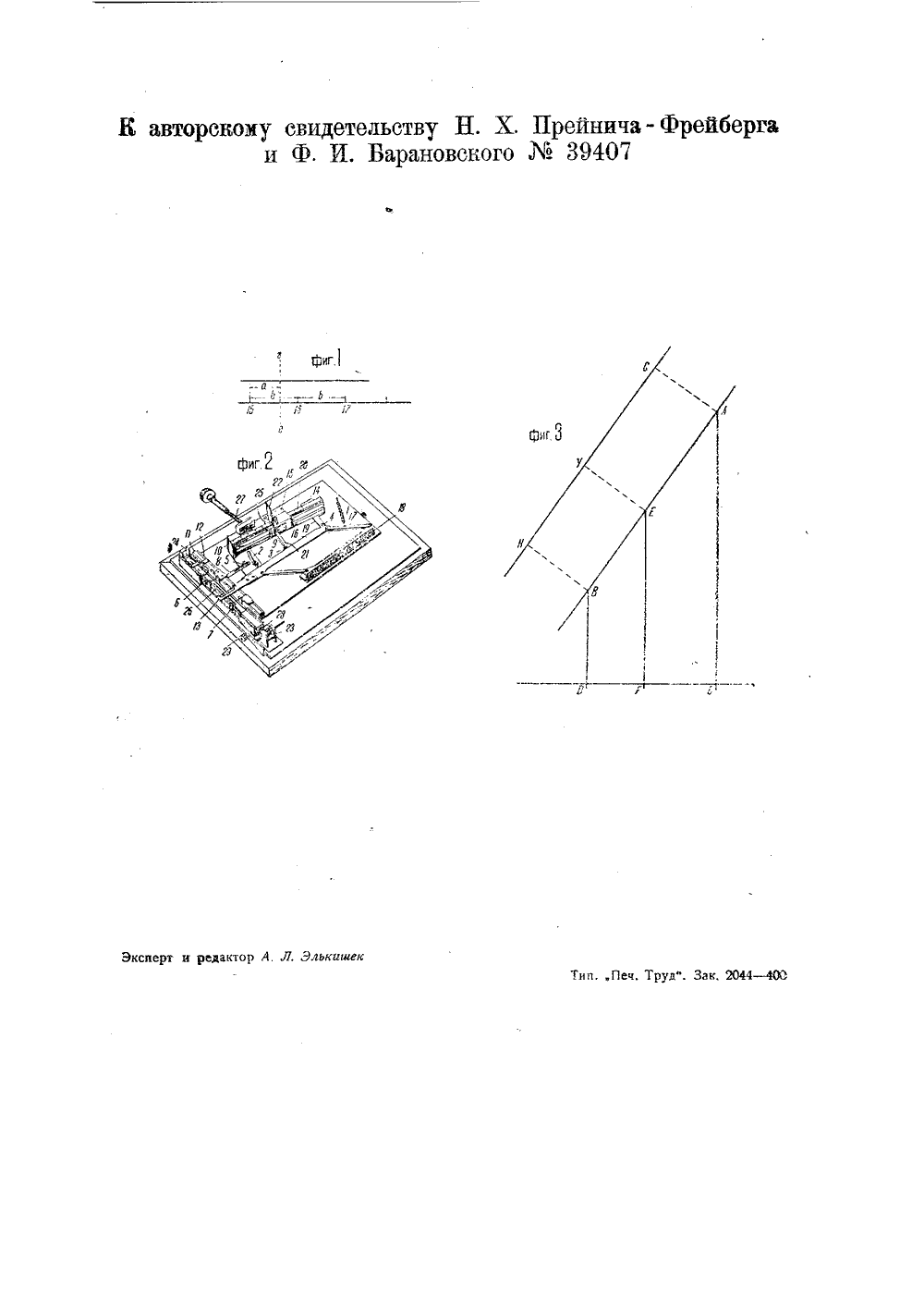

Класс 42 Ь, 26 М 39407 ОЕ .СВИДЕТЕЛЬСТВО НА аВТО ОПИСАНИЕделения отношения отрезка хроногра ответствующего зарегистрированном к делению шкалы ленты,ву Н. Х, Прейпича-Фрейберга и Ф. И. Барановског ста 1933 года (спр, о перв. М 133609). детельства опубдиковяно 31 октября 1934 год О выдаче авторского с При пользовании хронографическими лентами весьма важно определить отношение величины отрезка а (фиг. 1) соответствующего зарегистрированному явлению (линия оо соответствует моменту начала явления) к величине Ь деления шкалы ленты, т. е, важно определить отношение а. Для этой цели обычно пользуются компа рато ром Оппольцера, описанным в книге 1 ЯтЬгопп. Напс 1- ЬцсЬ дег Яз 1 гопогп 1 зсЬеппзйгыгпепйепЕипс 1 е, 2 Вапд, стр. 1062, 1899 г. Основным недостатком этого комп аратора является то, что указанное пропорциональное деление осуществляется только для некоторой длины секундной шкалы (например для 20 мм), а при иных длинах, отличных от основной, наблюдаются более или менее крупные уклонения от и ропорциональности.Предлагаемый компаратор свободен от этого недостатка и осуществляет пропорциональное деление для любых длин секундных делений. Достигается это тем, что для каретки и компаратора применена поворотная направляющая,На чертеже фиг. 1 разъясняет назначение компаратора; фиг. 2 изображает его конструкцию; фиг. 3 поясняет его теоретическое обоснование.1 ЫЗ 1 омпаратора для опре фической ленты, со явлению, авторскому свидетельст заявленному 19 авг Компаратор состоит из параллелограма 1 б, 17 и 18 с работающей на растяжение оттяжной пружиной 1, Сторона 1 б параллелограма снабжена указателем 13 с нитью, укрепленной на нем. Эта нить вместе с указателем 13 при изменении положения параллелограма перемещается по шкале между конечными нитями б и 7,Параллелограм находится под воздействием ролика 3, соединенного стержнем 21 с кареткой 25, передвижной по направляющей 20. Последняя может вращаться вокруг оси 4, с которой она сочленена стержнем 19. Нг каретке 25 имеется штрих-индекс 9 для шкалы направляющей 20.Положение нити б можно регулировать в зависимости от длины подразделяемого отрезка при помощи рамки 8, которая связана с направляющей 20 штифтом 5 водителя.Винт 27 и работающая на растяжение пружина 10 служат для перемещения нити б путем поворота направляющей 20 около оси 4.Теоретические основания описанного устройства сводятся к теореме, согласно которой две прямые, пересекаемые рядом параллельных прямых, рассекаютсяими на пропорциональные части. Дляпрямых АВ и Сй (фиг. 3), пересекаемыхрядом параллельных ВВ, ЕР, АС(фиг. 3),можно написать;ВР; ЙС=ВЕ: ЛА,и точно так же 1ВГ: ВС = ВЕ: ВА = НУ; Нб.Смысл этих пропорций не нарушится,если перенести точки 1 Э, Р и С ьдольпрямои ЙС на один и тот же произволь-Мный отрезок или на произвольную пря-мую параллельную ЙС; то же справед ливо и для перемещений точек В, Е иА, а также Н, У и 6.Точке С в приборе соответствует неподвижная нить l, точке Й - регулируе-мая нить 6, точке Р - подвижная нить- указатель 13, точке А - ось 4 вращения направляющей 20, точке В - ось штифта-водителя 5, точке Е - ось толкающегоролика 3, точке Н в нулев делениешкалы направляющей 20, точке 6 - со-тое деление той же шкалы, точке штрих-индекс 9 каретки 25. Параллель. ные Вй, ЕР и т. д, осуществляются при помощи стороны параллелограма 16; параллельные НВ, УЕ и т. д, - при помощи стержня 21. Линия ВС есть промеряемый участок, Линия ВА представляет собою путь, проходимый центром ролика 3, а линия НО - шкалу направляющей 20.При крайнем (нижнем по чертежу) положении ролика 3 его ось совпадает с осью штифта 5 водителя регулируемой нити 6, а в другом крайнем (верхнем) положении того же ролика 3 ось последнего совпадает с осью 4 вращения направляющей 20.Одновременно с этим индекс 9 каретки 25 останавливается соответственно на делениях 0 и 100 шкалы направляющей 20, В промежуточных положенияхподвижной нити указателя 13, а значит и ролика 3, отчет по шкале непосредственно дает искомое отношение 0 Р:.ОС.Винт 14 служит для неподвижного крепления направляющей 20, рукоятка 15 - для передвижения каретки 25, зеркальце 22 в д облегчения отсчета по шкале направляющей 20, ножка 2 - дпя сооб щения направляющей 20 должной устойчивости, а салазки 11, 12 - для обеспечения параллельного перемещения регулируемой нити 6,Измеряемая хронографическая лента пропускается через скобу 24 в паз 26 и проходит между роликами 23 и 28. Вращением рукоятки 29 ленту перемещают так, чтобы деление 16 (применительно к примеру на фиг. 1) секундной шкалы расположилось под нитью 7, Вращением винта 27 устанавливают нить 6 над предыдущ м делением (в данном случае 15) секундной шкалы. Передвижением каретки 25 по направляющей 20 устанавливают нить указателя 13 на линии оо (фиг. 1), соответствующей моменту начала явления. Отсчет по шкале направляющей 20 дает доли секунды в интер. вале между делением 15 и линией оо.Настоящее изобретение реализовано в ВИМСе (Ленинград),Предмет изобретения.Компаратор для определения отношения отрезка хронограрической ленты, соответствующего зарегистрированному явлению, к делению шкалы ленты с использованием параллелограма, пеоемещаемого при помощи передвижной ка ретки, отличающийся применением поворотной направляющей 20 для каретки 25, ролик 3 которой приводится в совмещение с осью 4 поворота направляющей при одном его крайнем положечии и с осью штифта 5 при другом его крайнем положении.
