Осадительная центрифуга

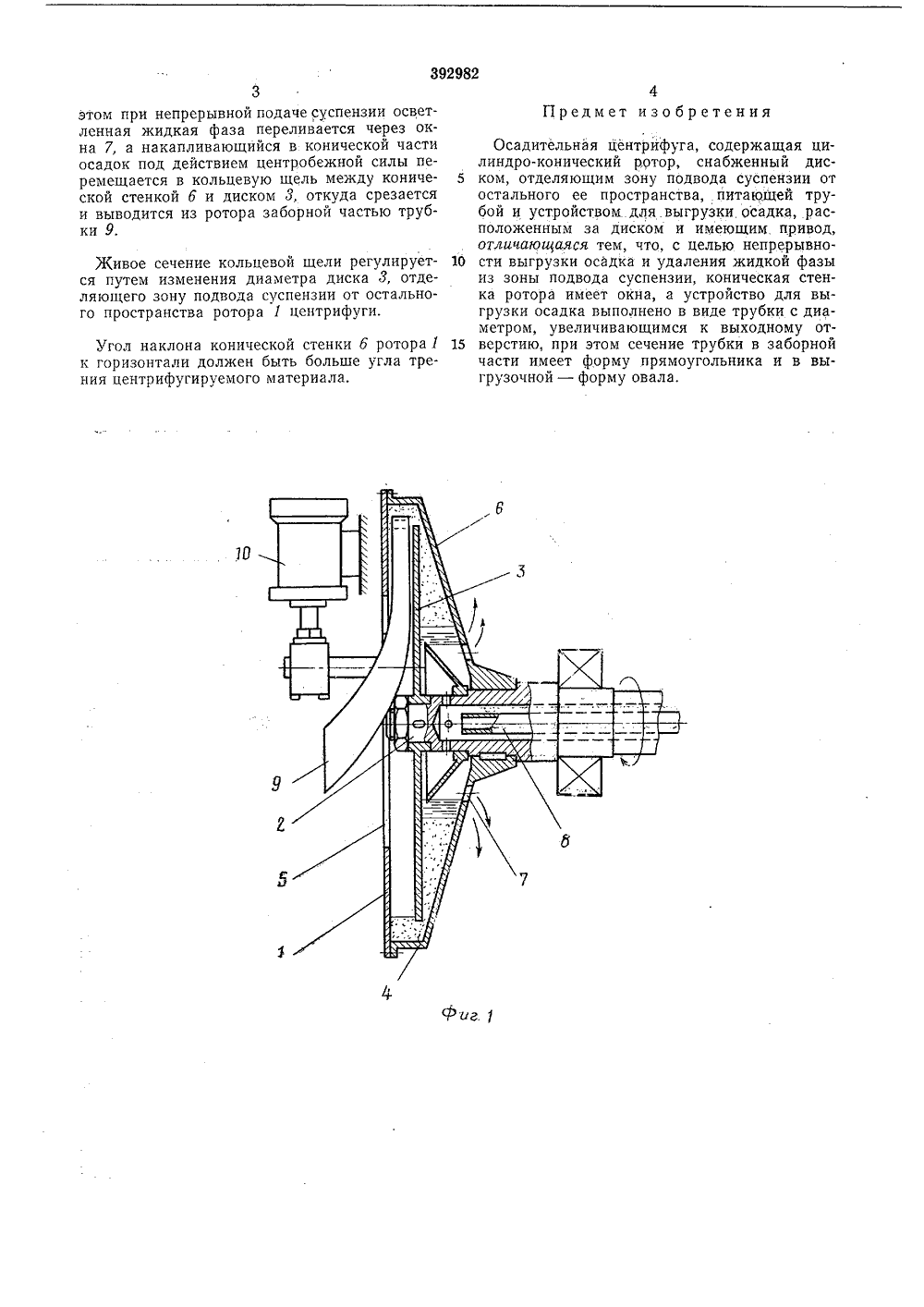

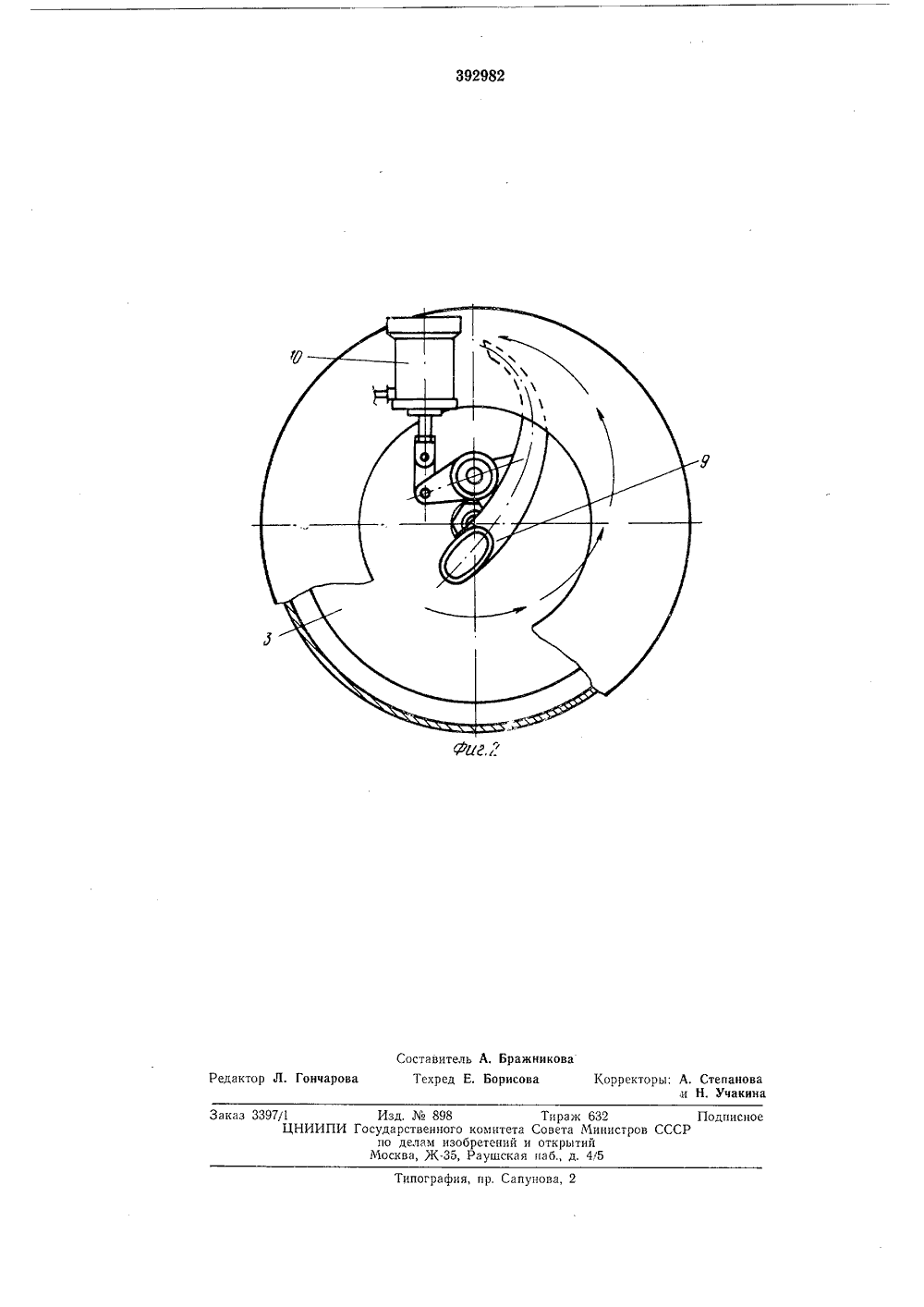

ОПИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советеких Социвлистимеских Республик, Кл. В 04 Ь 3/00 с присоединением заявкиГасударственный камите Саеета Министрав СССР по делам изсеретений Приорит ДК 66.067,57(088,8) убликовано 10,7111.1973. Бюллетеньи открытии Дата опубликования описания 21,Х 11,1 Авторыизобретения, Карасева, В. Н. Петраков, В. Н. Бодягиии Э, А. Пальцевано-исследовательский,и проектный институтмономеров. Зарх, С, П Заявитель сесоюзный ОСАДИТЕЛЬНАЯ ЦЕНТРИФУ Центрифугазом,ает следующим об 1-1 а фиг. 1 с гаемая центри то же, вид спер Осадительна линдро-коничеИзобретение относится к оборудованию для разделения жидких неоднородных сисчем с ц 0- мощью центробежной силы, а именно к осадительной центрифуге, и может быть использовано в химической, угольной и других отраслях промышленности.Известна осадительная центрифуга, содержащая цилиндро-конический роторснабженный диском, отделяющим зону подвода суспснзии от остального ее пространства, питающей трубой и устройством для выгрузки осадка, расположенным за диском и имеющим привод.Однако такая центрифуга нс обеспечивает непрерывности выгрузки осадка и удаления жидкой фазы из зоны подвода суспензии.Для устранения указанного недостатка в предлагаемой осадительиой центрифуге коническая стенка ротора имеет окна, а устройство для выгрузки осадка выполнено в видс трубки с диаметром, увеличивающимся к выходному отвсрстию, при этом сечение трубки в заборной части имеет форму прямоугольника и в выгрузочной - форму овала. ематично изображена предлафуга, вид сбоку; на фиг. 2 - еди,центрифуга содержит цисий ротор 1, жестко посаженный на валу 2 и снабженный диском 8, цилиндрическая стенка 4 которого имеет переливной борт 5, а коническая 6 - окна 7, питающей трубой 8 и устройством для выгрузки 5 осадка в виде трубки 9, расположенной задиском 3 и имеющей привод 10.При этом диаметр трубки 9 увеличиваетсяв сторону выходного отверстия, а ее сечение в заборной части имеет форму прямоугольни ка и в выгрузочной - форму овала. Суспензия по питающей трубе 8 при отве денном положении трубки 9 подается в ротор 1 вплоть до полного заполнения его рабочего пространства и накопления слоя осадка одинакового уровня в цилиндрической и конической сго частях.При этом вначале избыток суспензии иосветленная жидкая фаза переливаются через борт 5, а по мере накоплсния и уплотнения осадка в пространстве под диском 8 и за ним - через окна 7. Затем с помощью приво да 10 плавно вводится в рабочее положениетрубка 9, которая своей заборной частью первоначально выводит из цилиндрической части ротора 1 освстленный слой жидкости, а затем слой осадка, и остается в положении зо несколько выше верхней кромки диска 8. При392982 10 3этом при непрерывной подаче суспензии осветленная жидкая фаза переливается через окна 7, а накапливающийся в конической части осадок под действием центробежной силы перемещается в кольцевую щель между конической стенкой б и диском 3, откуда срезается и выводится из ротора заборной частью трубки 9. Живое сечение кольцевой щели регулируется путем изменения диаметра диска 3, отделяющего зону подвода суспензии от остального пространства ротора 1 центрифуги. Угол наклона конической стенки б ротора 1 к горизонтали должен быть больше угла трения центрифугируемого материала. 4 Предмет изобретенияОсадительная центрйфуга, содержащая цилиндро-конический ротор, снабженный дис ком, отделяющим зону подвода суспензии отостального ее пространства, . питающей трубой и устройством для.выгрузки. осадка, расположенным за диском и имеющим привод, отличающаяся тем, что, с целью непрерывно сти выгрузки осадка и удаления жидкой фазыиз зоны подвода суспензии, коническая стенка ротора имеет окна, а устройство для выгрузки осадка выполнено в виде трубки с диаметром, увеличивающимся к выходному от верстию, при этом сечение трубки в заборнойчасти имеет форму прямоугольника и в выгрузочной - форму овала.,и Н. Учакина Типография, пр. Сапунова, 2 Заказ 3397/1 Изд.898 Тираж 632 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 45
