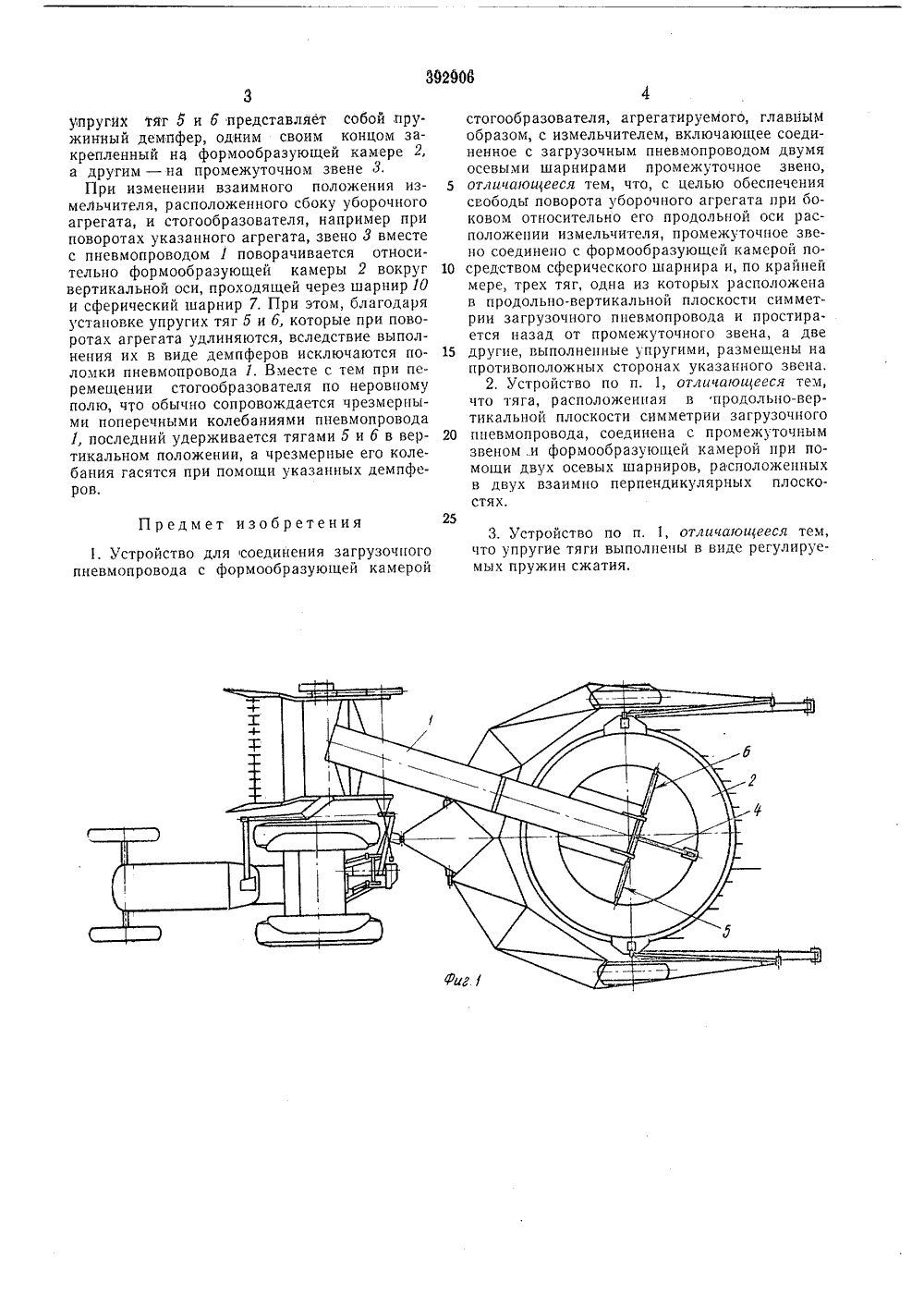

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 392906 Союз СоветскихСоцкалистимескихРеспублик Зависимое от авт. св тельстваЗаявлено.1972 734469/30-15) Кл. А 014 8 исоединением заявкиГасударственный комитет Совета Министров СССР по делам изобретений и открытий,1973, Бюллетень33 ц г 1 ата опубликования описания 3.1.197 Авторыизобретени В. ф, Иванов, И, А. епетьев, М. Я. ФридИ, феС. А. Гратовичированное конструкторское бюроерновых культур и самоходным шасси Головное по машинам длаявител пециал уборки УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ЗАГРУЗОЧНОГО ПНЕВМОПРОВОДА С ФОРМООБРАЗУЮЩЕЙ КАМЕРОЙ СТОГООБРАЗОВАТЕЛИзобретение относится к области сельскохозяйственного машиностроения,Известны устройства для соединения загрузочного пневмопровода с формообразующейкамерой стогообразователя, включающие соединенное с пневмопроводом двумя, осевымишарнирами промежуточное звено. Однако осевые шарниры промежуточного звена не обеспечивают свободу поворота загрузочного пневмопровода в горизонтальной плоскости, Вследствие этого агрегатирование прицепного стогообразователя, например, с измельчителемпри боковом относительно продольной оси агрегата его расположении не представляетсявозможным, 15Цель изобретения - обеспечение свободыповорота уборочного агрегата при боковом относительно продольной его оси расположенииизмельчителя. Достигается это тем, что промежуточное звено соединено с формообразующей камерой посредством сферического шарнира и, по крайней мере, трех тяг, одна изкоторых расположена в продольно-вертикальной плоскости симметрии загрузочного пневмопровода и простирается назад от промежуточного звена, а две другие, выполненные упругими, размещены на противоположных сторонах указанного звена,Тяга, расположенная в продольно-вертикальной плоскости симметрии загрузочного пневмо провода, соединена с промежуточным звеном и формообразующей камерой при помощи двух осевых шарниров, расположенных в двух взаимно перпендикулярных плоскостях, а упругие тяги выполнены в виде регулируемых прудкин сжатия,На фиг. 1 показан стогообразователь, агрегатируемый с измельчителем при боковом его расположении относительно продольной оси агрегата, вид сверху; на фиг. 2 - устройство для соединения загрузочного пневмопровода с формообразующей камерой стогообразователя, вид сбоку; на фиг. 3 - вид по стрелке А на фиг. 2.Устройство для соединения загрузочного пневмопровода 1 с формообразующей камерой 2 стогообразователя включает промежуточное звено 3 и три тяги 4, 5 и б. Промежуточное звено 3 связано с камерой 2 сферическим шарниром 7, а с пневмопроводом 1 - двумя осевыми шарнирами 8 и 9. Тяга 4 расположена в продольно-вертикальной плоскостн симметрии пневмопровода,1, а тяги 5 и б выполнены упругими и размещены на противоположных сторонах звена 3 симметрпшо относительно тяги 4, Тяга 4 соединена с промежуточным звеном 3 н с формообразующей камерой 2 при помощи осевых шарниров 10 и 11, оси которых расположены в двух взаимно перпендикулярных плоскостях, Каждая изупругих тйг о и б представляет собой,пружинный демпфер, одним своим концом закрепленный на формообразующей камере 2, а другим - на промежуточном звене 3.При изменении взаимного положения измельчителя, расположенного сбоку уборочного агрегата, и стогообразователя, например при поворотах указанного агрегата, звено 3 вместе с пневмопроводом 1 поворачивается относительно формообразующей камеры 2 вокруг вертикальной оси, проходящей через шарнир 10 и сферический шарнир 7. При этом, благодаря установке упругих тяг 5 и б, которые при поворотах агрегата удлиняются, вследствие выполнения их в виде демпферов исключаются поломки пневмопровода 1. Вместе с тем при перемещении стогообразователя по неровному полю, что обычно сопровождается чрезмерными поперечными колебаниями пневмопровода 1, последний удерживается тягами б и б в вертикальном положении, а чрезмерные его колебания гасятся при помощи указанных демпферов. Предмет изобретения1. Устройство для соединения загрузочного пневмопровода с формообразующей камеройстогообразователя, агрегатируемого, главнымобразом, с измельчителем, включающее соединенное с загрузочным пневмопроводом двумяосевыми шарнирами промежуточное звено,5 отличающееся тем, что, с целью обеспечениясвободы поворота уборочного агрегата при боковом относительно его продольной оси расположении измельчителя, промежуточное звено соединено с формообразующей камерой по 10 средством сферического шарнира и, по крайнеймере, трех тяг, одна из которых расположенав продольно-вертикальной плоскости симметрии загрузочного ппевмопровода и простирается назад от промежуточного звена, а две15 другие, выполненные упругими, размещены напротивоположных сторонах указанного звена.2. Устройство по п. 1, отличающееся тем,что тяга, расположенная в продольо-вертикальной плоскости симметрии загрузочного20 ппевмопровода, соединена с промежуточнымзвеном и формообразующей камерой при помощи двух осевых шарниров, расположенныхв двух взаимно перпендикулярных плоскостях,253. Устройство по и, 1, отличающееся тем,что упругие тяги выполнены в виде регулируемых пружин сжатия.Типография, пр. Сапунова, 2 Заказ 3428/6 Изд.894 Тираж 523 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб д. 4/5
СмотретьЗаявка
1734469
Головное специализированное конструкторское бюро машинам уборки зерновых культур, самоходным шасси
витель В. Ф. Иванов, И. Щепетьев, М. Я. Фрид, И. Л. Мамиофе, С. А. Гратович
МПК / Метки
МПК: A01D 87/10
Метки:
Опубликовано: 01.01.1973
