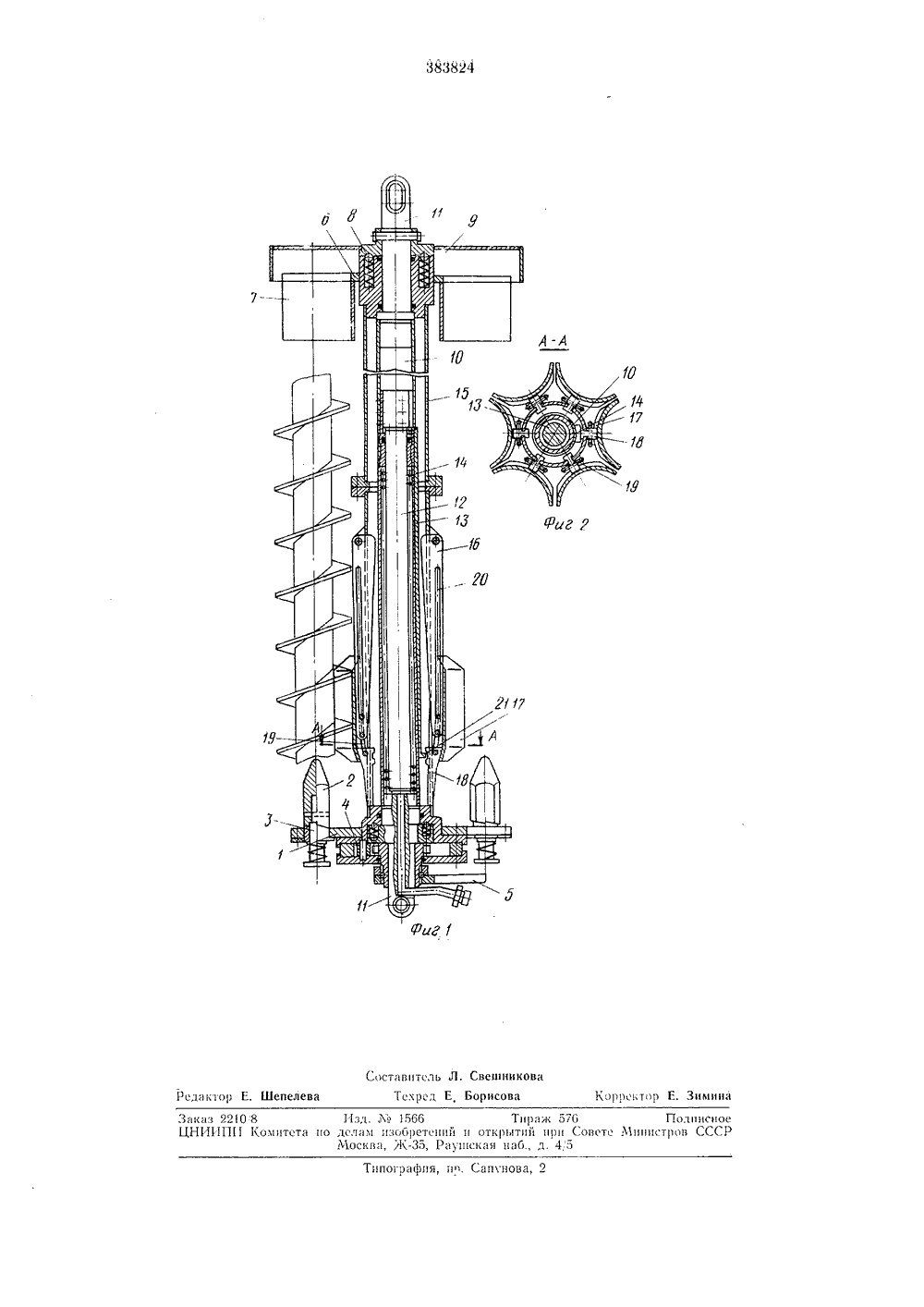

383824 ОПИСАНИЕ ИЗОЬЕЕТ ЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикм заявки-присоедине 1 риоритетОпубликовано 23 Х.1973, Бюллетень М 2 Дата опубликования описания 14.И 11.1973 амитет по делам зобретеиий и открытийпри Совете тпииистровСССР УДК 622.233,05:622,233аучно-исследовательский и проектно-конструкторскийобыче полезных ископаемых открытым способом и Кмашиностроительный завод явител исти рпин КАССЕТА УРОВЫХ ШТАНГк горной промыш. удованию для буроотносцтс нно к об ля буровы упорный ди раповикн, п тягу с тол чно надежи ссеты лую осиненные водилонедост х штанг,к, фиксаоддерж ика,теклями. ы в раем, что 10ненныйедствомимеютс тягой,я кассео А - А, снаои 2 с у мехас води- обоймы 8, Кооси 10, 25 цилинде не по- оворотжер 12 лой не- ЗО боте,Предлагаемая кассета отличается тв ее полой оси установлен подпружиплунжер, взаимодействующий посртяги с толкателями, причем толкателивнутренние проточки для зацепленияНа фиг. 1 изображена предлагаемата, общий вид; на фиг. 2 - сечение пна фиг, 1.Кассета состоит из упорного дискажецного коническими шестигранникакподпружиненными храповиками 3.Упорный диск крепится к храповомнацизму 4, кинематически связанномулом 5. Верхний диск б кассеты имеет7 для буровых штанг и фиксаторыжух 9 крепится к полой неповоротнойкоторая проушинами 11,крепится крам перемещения кассеты (на чертежказаны), В нижней части полой непной оси,встроен гидравлический плунс вынесенной на наружную стенку по поворотной осц тягой 13. При этом гидравлический плуцжер взаимодействует с пружиной 14. Поворотная ось 15 кассеты установлена между храповым механизмом 4 и верхним диском б,В нижней части поворотной оси 15 расположены с возможностью новорота рычаги 1 б с шарнирно закрепленцыми на них лотками 17.В пазах поворотной оси 15 расположенытолкателц 18, контактирующие с ребрами ры,- чагов 1 б. Толкателц связаны с рычагами по.средством колец 19, расположенных в пазах 20 рычагов 1 б. Для поочередного зацепления с тягой 3 толкатели имеют поперечные лрото. 21.При наклонном ц горизонтальном бурениискважин кассета работает следующим образом.Цилиндры подачи перемещают кассету наось бурения. Шпцндель,вращателя подводят к верхнему концу буровой штанги и вворачивают в штангу до тех пор, пока штанга вместе с конусным шестигранником 2 гве начнет проворачиваться относительно подпружиненного храповика 3. После этого для снятия штанги с шестигранника вращатель со штангой поднимают ца величину несколько большую, чем длина конусного шестигранника. При отводе кассеты в первоначальное положение подают давление,под,плунжер 12, который, выдвитаясь, перемещает тягу 13, находящуюся в зацеплении с толкателем 18, расположенньгм против тяги. Толкатель, передвигаясь вдоль паза, отклоняет рычаг 1 б, Рычаг, поворачиваясь вокруг оси, лотком 17 поддерживает буровую штангу вдоль оси бурения.При перемещении вращателя в паправлении бурения штанга скользит по лотку 17. После забуривания штанги или соединения последующей штанги с ранее забуренной от,крывают слив жидкости из-под плунжера 12.Под действием пружинны 14 плунжер возвращается в исходное положение, передвигая тягу 13, которая в свою очередь перемещает толкатель 18 в нижнее положение. Толкатель через кольцо 19 опускает рычаг 1 б в исходное положение,Для подачи новой штанги цилиндры подачи;перемещают кассету на ось бурения, Прн движении кассеты храповой механизм 4 осуществляет поворот ее на,шаг. Толкатель 18,расположенный против взятой из кассеты штанги, перемещается вместе с поворотной осью 15, а на его место постулает другой толкатель 18, который своей:поперечной проточ кой 21 охватывает отогнутый конец тяги 13,осуществляя зацепление с ней для выполнения поддержки следующей штанги и обеспечения соосности при наращивании бурового става,в процессе бурения скважин.10Предмет изобретения Кассета для буровых штанг, включающая 15 полую ось, упорный диск, фиксаторы, подпружиненные храповики, поддерткивающис лотки, водило, тягу и толкатели, отличаощаяся тем, что, с целью повышения надежности кассеты в работе, в ее полой оси установлен 20 подпружиненный плунжер, взаимодействующий посредством тяги с толкателями, причем толкатели имеют внутренние проточки для зацепления с тягой,Составитель Л, Свешниковаак 1 ор Е. Шепелева Текред Е, Борисова Корректор Е. Зимина ппография, нр. С нова, 2 Заказ 22 О 8 11 з т о 15 оо 1 яра;,и 57 ОЦНИИП 11 Комитета но делам изобретений и открытий ири СоветМосква, Ж, Раушская наба. 4,5 Полиисноеинистров СССР
